Arten von USV-Systemen

In dieser Lerneinheit lernst du die grundlegenden Arten von USV-Systemen kennen, insbesondere passive Standby- und Off-Line-USV Anlagen. Du verstehst die spezifischen Eigenschaften, Vor- und Nachteile der verschiedenen USV-Typen und kannst einschätzen, für welche Einsatzszenarien sie sich eignen. Diese Grundlagen sind essentiell für die spätere Planung und Auswahl passender USV-Systeme im Unternehmensumfeld.

Einführung

Ein kurzer Stromausfall von nur wenigen Sekunden. Der Server deines Unternehmens, der gerade eine kritische Datenbanktransaktion durchführt, stürzt ab. Das Ergebnis: eine beschädigte Datenbank, stundenlange Wiederherstellungsarbeiten und ein erheblicher finanzieller Verlust durch den Betriebsausfall.

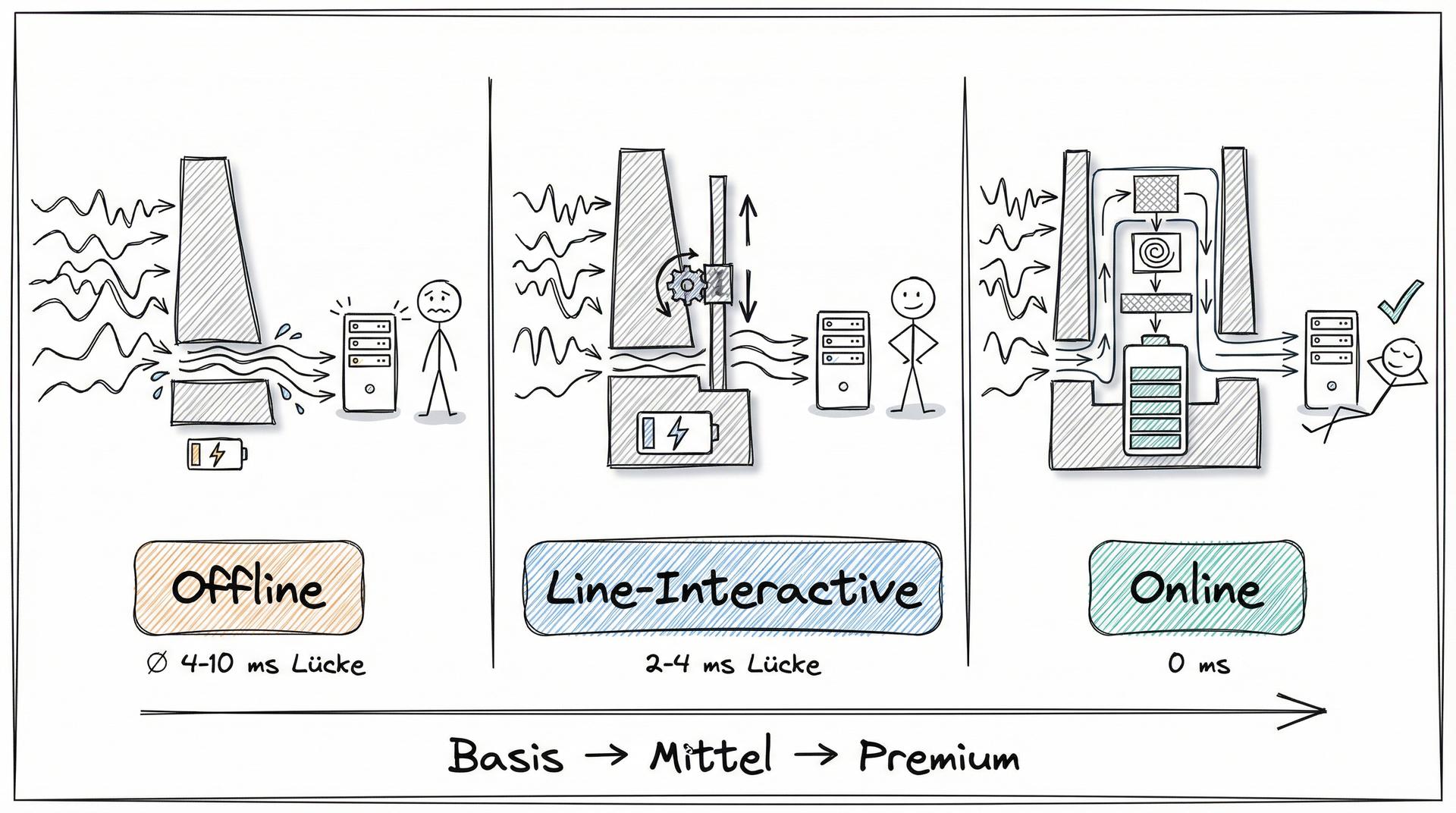

Die drei USV-Typen im Vergleich: Von Basis-Schutz bis Premium-Absicherung — Bildrechte: Ausbildung-in-der-IT.de (KI-unterstützt)

Genau dieses Szenario ist ein alltägliches und reales Risiko in jeder IT-Infrastruktur. Eine einfache Steckerleiste mit Überspannungsschutz hätte hier nichts bewirkt. Die professionelle Lösung liegt in der Auswahl der richtigen Technologie zur unterbrechungsfreien Stromversorgung (USV).

In dieser Lerneinheit analysieren wir die verschiedenen Arten von USV-Systemen, damit du für jedes spezifische Anforderungsprofil die technisch und wirtschaftlich passende Lösung auswählen kannst.

Lernziele

Nach dieser Lerneinheit kannst du:

1. Die drei Hauptklassen von USV-Anlagen (Off-Line, Line-Interactive, Online) anhand ihrer grundlegenden Funktionsweise und der Klassifizierung nach IEC 62040-3 unterscheiden.
2. Die technischen Funktionsprinzipien der automatischen Spannungsregelung (AVR) bei Line-Interactive-USVen und der Doppelwandlertechnik bei Online-USVen erklären.
3. Die Schutzwirkung der verschiedenen USV-Klassen bezüglich der Kriterien Umschaltzeit und Qualität der Ausgangsspannung vergleichen und bewerten.

Überleitung

Um eine strukturierte Auswahl zu ermöglichen, werden USV-Technologien nach internationalen Normen klassifiziert. Die maßgebliche Norm IEC 62040-3 unterscheidet dabei drei Hauptklassen, die das Fundament für nahezu alle auf dem Markt verfügbaren Geräte bilden.

Wir beginnen mit der detaillierten Betrachtung dieser drei Klassen, um ihre grundlegenden Funktionsweisen und Schutzlevel zu verstehen.

Grundlagen und Typen der unterbrechungsfreien Stromversorgung (USV)

Eine unterbrechungsfreie Stromversorgung, kurz USV, dient dem Schutz von technischen Geräten vor den Auswirkungen von Störungen im öffentlichen Stromnetz. Um den unterschiedlichen Anforderungen an Schutz und Kosten gerecht zu werden, gibt es verschiedene USV-Technologien. Gemäß der internationalen Norm IEC 62040-3 werden drei Hauptklassen unterschieden:

• Offline-USV (VFD - Voltage and Frequency Dependent)
• Line-Interactive-USV (VI - Voltage Independent)
• Online-USV (VFI - Voltage and Frequency Independent)

---

Die Offline-USV ist die grundlegendste und kostengünstigste Variante der Stromabsicherung. Ihr Hauptzweck ist es, einen Schutz bei einem vollständigen Stromausfall zu gewährleisten.

Funktionsweise: Offline-USV (VFD)

Im Normalbetrieb wird der Netzstrom von der USV direkt an die angeschlossenen Geräte, die als “Last” bezeichnet werden (z. B. ein Computer), durchgeleitet. Währenddessen überwacht die Elektronik der USV passiv die anliegende Eingangsspannung.

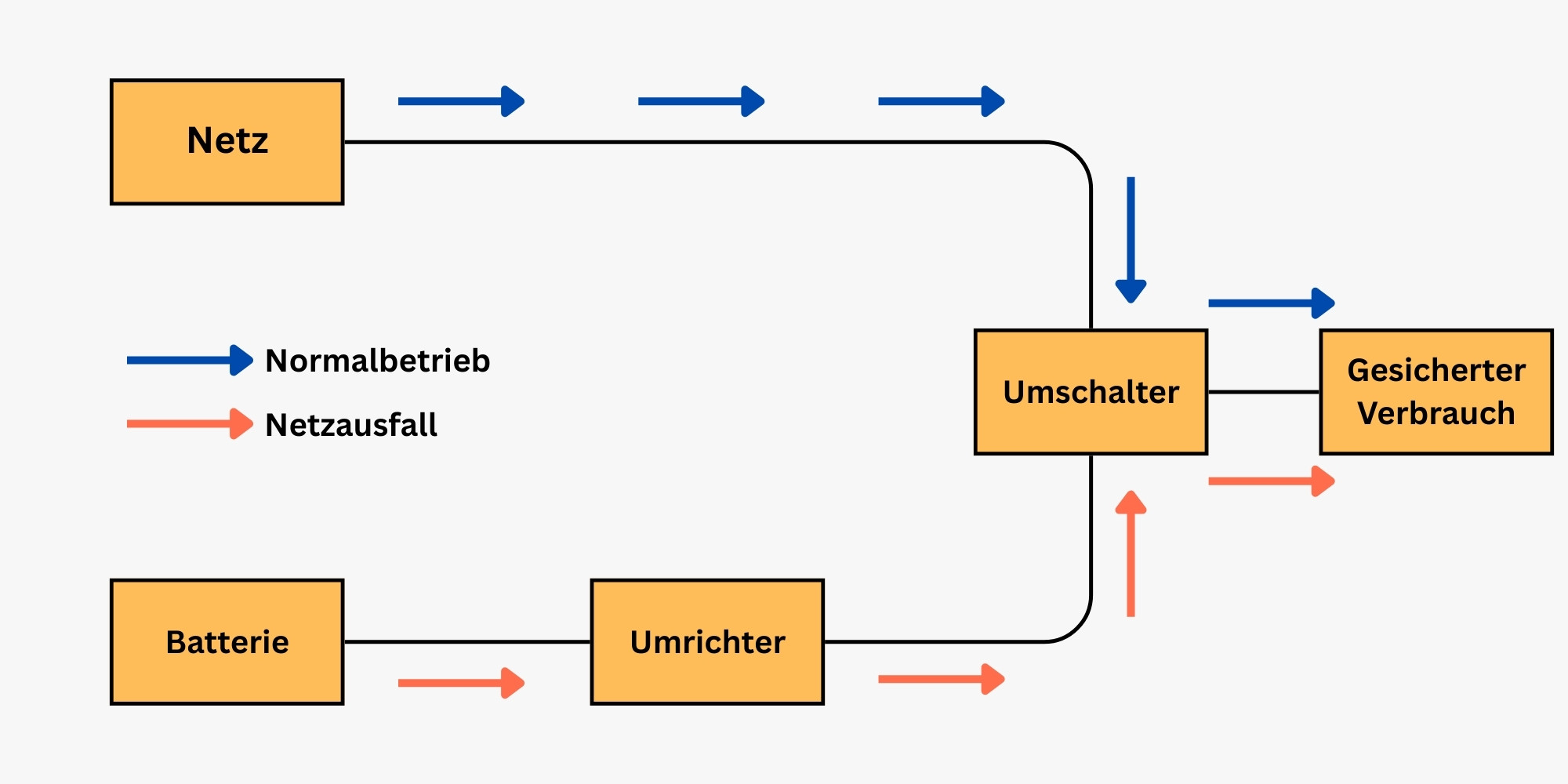

Offline-USV (Bildrechte: Ausbildung in der IT)

Stellt die USV einen Stromausfall fest, schaltet sie auf den internen, batteriebetriebenen Wechselrichter um. Dieser Wechselrichter wandelt die Gleichspannung des Akkus in die für die Endgeräte benötigte Wechselspannung um. Bei diesem Umschaltvorgang entsteht eine kurze, unvermeidbare Unterbrechung der Stromversorgung, die typischerweise zwischen 4 und 10 Millisekunden dauert. Nach der Umschaltung versorgt der Akku die Geräte für eine begrenzte Zeit, um Daten zu sichern und die Systeme kontrolliert herunterzufahren.

Eigenschaften und Einsatzgebiete

• Schutzniveau: Diese USV-Klasse bietet einen Basisschutz, der sich ausschließlich auf Totalausfälle (Blackouts) konzentriert. Sie bietet keinen aktiven Schutz gegen andere Netzstörungen wie Spannungsschwankungen, Spannungsspitzen oder Frequenzabweichungen.
• Einsatzzweck: Sie ist eine wirtschaftliche Lösung für einzelne Computer im Heimbüro oder für andere unkritische Geräte in kleinen Büroumgebungen, in denen die Kosten ein entscheidender Faktor sind.
• Gerätetoleranz: Die Umschaltzeit ist für viele moderne PC-Netzteile unkritisch. Diese besitzen oft interne Energiereserven, die kurze Unterbrechungen von bis zu 20 Millisekunden überbrücken können, ohne dass es zu einem Systemabsturz kommt.
• Wartung: Die Funktionsfähigkeit des Systems ist direkt von einem intakten Akku abhängig. Dessen Zustand muss daher regelmäßig überprüft und der Akku bei Bedarf ausgetauscht werden.

Line-Interactive-USV (VI)

Funktionsweise

Ähnlich wie die Offline-USV leitet auch dieses System den Netzstrom im Normalbetrieb direkt zur Last weiter. Der wesentliche technologische Unterschied liegt in einer zusätzlichen Komponente: einem Autotransformator.

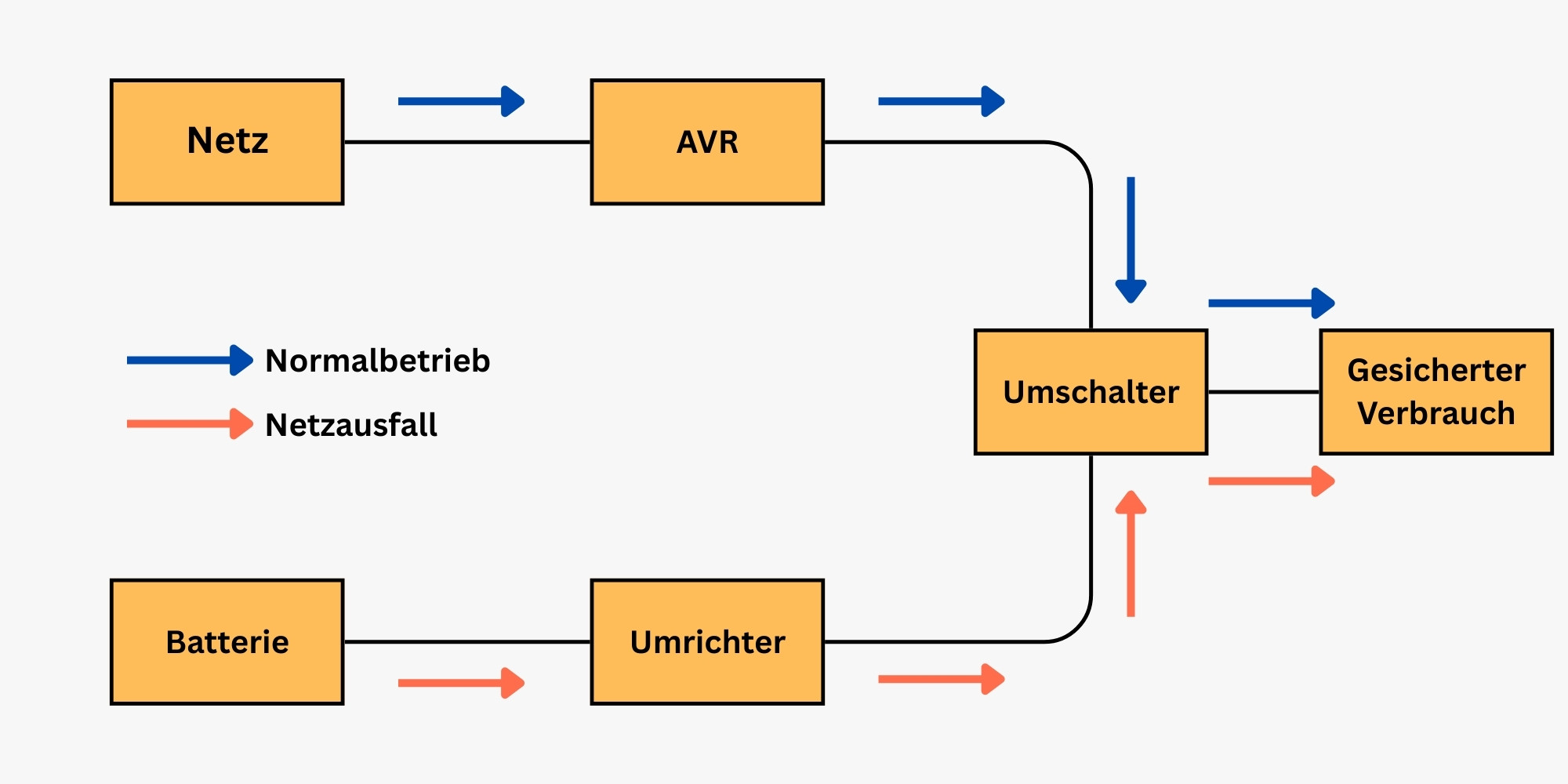

Line-USV (Bildrechte: Ausbildung in der IT)

Dieser Transformator ermöglicht eine automatische Spannungsregelung (AVR - Automatic Voltage Regulation). Mit dieser Funktion kann die USV zu hohe Spannungen (Überspannungen) oder zu niedrige Spannungen (Unterspannungen) aktiv ausgleichen, ohne dafür auf den Akku umschalten zu müssen. Dies schont die Batterie maßgeblich und erhöht somit die Lebensdauer des gesamten Systems.

Ein Umschalten auf den Akkubetrieb erfolgt nur bei einem vollständigen Stromausfall. Der Umschaltvorgang ist mit typischerweise 2 bis 4 Millisekunden zudem kürzer als bei reinen Off-Line-Modellen.

Vorteile und Einsatzgebiete

• Verbesserter Schutz: Die USV schützt nicht nur vor Totalausfällen, sondern auch aktiv vor den häufig auftretenden und für Hardware schädlichen Spannungsschwankungen.
• Höhere Batterielebensdauer: Da die AVR-Funktion die meisten Spannungsprobleme ohne Batteriezugriff regelt, wird der Akku seltener entladen und geladen. Dies trägt direkt zu einer längeren Lebensdauer der Batterie bei.
• Kosten-Nutzen-Verhältnis: Sie stellt einen sehr guten Kompromiss dar, da sie einen signifikant besseren Schutz als Off-Line-Systeme bietet, die Anschaffungskosten aber meist nur moderat höher sind.
• Einsatzzweck: Dieses Modell eignet sich hervorragend für die Absicherung von kleineren Unternehmensservern, Netzwerkinfrastrukturkomponenten (wie Switches und Router), POS-Kassensystemen sowie für Computerarbeitsplätze in Regionen mit bekanntermaßen instabiler Spannungsversorgung.

⏳ Lädt Dataview-Inhalt...

Dauerwandler-USV (Online-USV / VFI)

Die Dauerwandler-USV, häufig als Online-USV bezeichnet, repräsentiert die höchste Schutzklasse. Gemäß der Norm IEC 62040-3 wird sie als VFI (Voltage and Frequency Independent) klassifiziert. Das bedeutet, dass die Ausgangsspannung und -frequenz vollständig unabhängig von der Eingangsspannung und -frequenz sind. Ihre wesentliche Eigenschaft ist die vollständige Entkopplung der angeschlossenen Verbraucher vom öffentlichen Stromnetz.

Die Doppelwandlertechnik

Das zentrale Funktionsprinzip dieser Technologie ist die kontinuierliche, zweifache Umwandlung (AC-DC-AC) der elektrischen Energie. Ein- und ausgehende Energie sind also nie direkt miteinander verbunden. Dadurch erzeugt die USV am Ausgang permanent eine perfekte, stabile Sinuswelle, unabhängig von jeglichen Störungen oder Schwankungen im Eingangsnetz. Dies schützt sensible Geräte vor allen denkbaren Stromproblemen.

Funktionsweise

Der Energiefluss in einer Online-USV durchläuft drei Stufen:

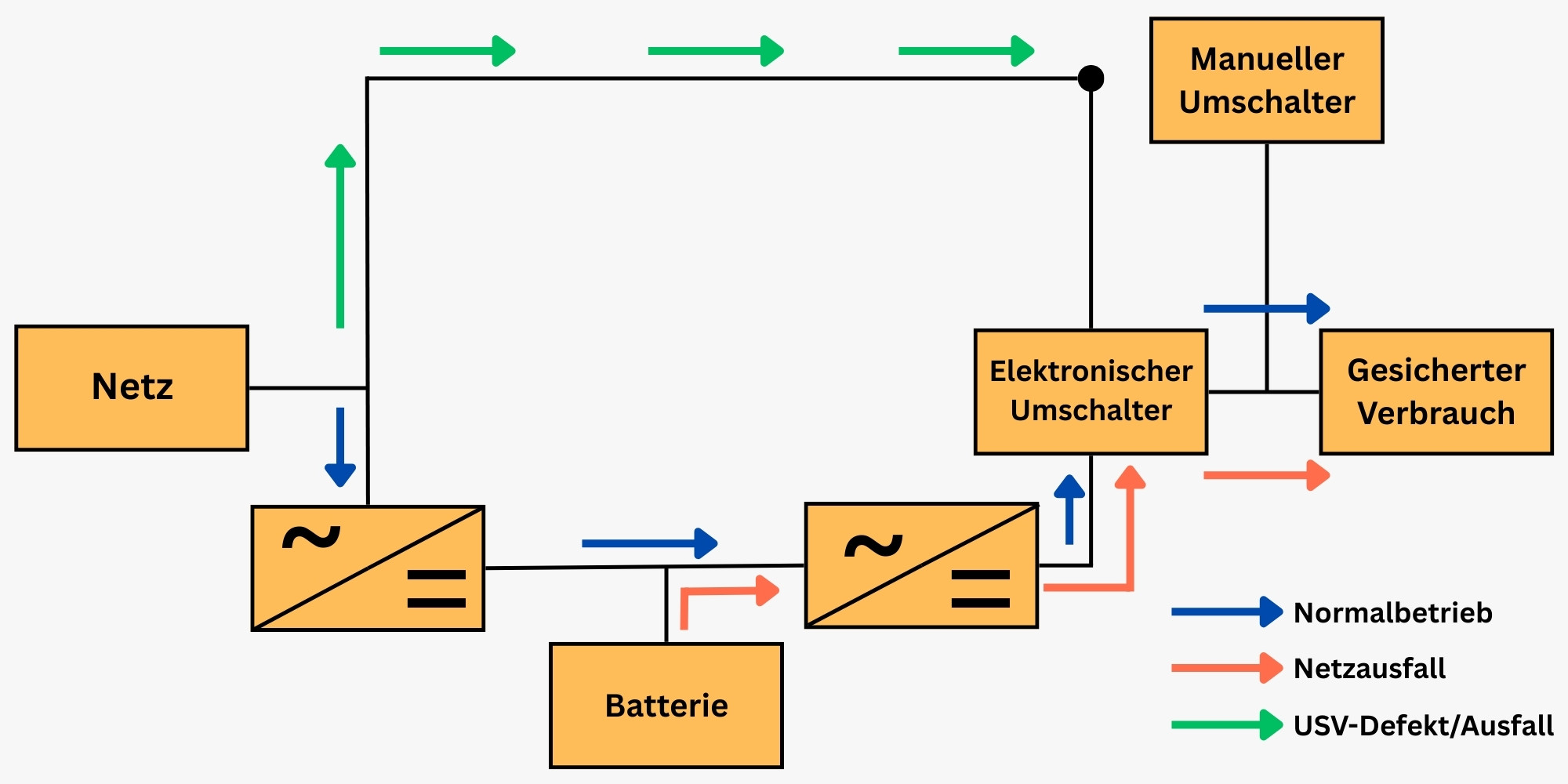

Online-USV (Bildrechte: Ausbildung in der IT)

1. Gleichrichter: Der ankommende Wechselstrom (AC) aus dem Stromnetz wird zunächst durch einen Gleichrichter in Gleichstrom (DC) umgewandelt.
2. Zwischenkreis: Dieser Gleichstrom speist einen sogenannten Zwischenkreis. Dieser Kreis fungiert als Energiepuffer und ist gleichzeitig dafür verantwortlich, die angeschlossenen Akkus in geladenem Zustand zu halten.
3. Wechselrichter: Aus dem Zwischenkreis wird der Gleichstrom permanent von einem Wechselrichter aufgenommen und in einen vollkommen neuen, sauberen Wechselstrom (AC) umgewandelt. Nur dieser neu erzeugte Strom versorgt die angeschlossenen Verbraucher.

Bei einem Netzausfall übernehmen die Akkus nahtlos die Versorgung des Zwischenkreises. Da der Wechselrichter ohnehin permanent aus diesem Kreis gespeist wird, erfolgt der Übergang ohne jegliche Umschaltzeit (0 Millisekunden).

Vorteile

• Keine Umschaltzeit: Die Stromversorgung wird bei einem Netzausfall absolut unterbrechungsfrei aufrechterhalten.
• Höchste Stromqualität: Durch die Doppelwandlertechnik werden sämtliche Netzstörungen (Spannungsschwankungen, Frequenzabweichungen, Oberschwingungen) vollständig gefiltert. Am Ausgang liegt immer eine saubere, präzise Sinuswelle an.
• Vollständige Isolation: Die angeschlossenen Geräte sind physisch und elektrisch komplett vom Eingangsnetz getrennt, was den maximalen Schutz vor Störungen gewährleistet.

Anwendungsgebiete

Online-USVen sind die Standardlösung für alle kritischen Anwendungen, bei denen höchste Zuverlässigkeit und eine perfekte Stromqualität unabdingbar sind. Dazu gehören:

• Server, Speichersysteme und zentrale Netzwerkkomponenten in Rechenzentren (mit Leistungen bis ca. 500 kVA).
• Lebenserhaltende Systeme und diagnostische Geräte (z.B. CT, MRT) in der Medizintechnik.
• Empfindliche Steuerungs- und Prozessleitsysteme in der industriellen Fertigung.

Wichtige Auswahlmerkmale

• Wirkungsgrad-Kennlinie: Da die USV permanent Energie umwandelt, ist ihr Wirkungsgrad bei verschiedenen Lastzuständen (z.B. 25 %, 50 %, 100 % Last) ein entscheidender Faktor für die Betriebskosten (Stromverbrauch).
• Bypass-Funktionen: Ein interner Bypass ist eine Schaltung, die es ermöglicht, die USV für Wartungsarbeiten oder im Falle einer Überlast zu umgehen, ohne die Stromversorgung der angeschlossenen Geräte zu unterbrechen.
• Parallelfähigkeit: Dies ist die Fähigkeit, mehrere USV-Anlagen parallel zu schalten. Dies dient entweder der Erhöhung der Gesamtleistung oder der Schaffung von Redundanz (z.B. n+1-Konfiguration), um die Ausfallsicherheit weiter zu erhöhen.

Rotary-USV (Dynamische USV)

Rotary-USV-Systeme, auch als dynamische USV bekannt, stellen eine Sonderform dar. Sie nutzen kinetische Energie zur Überbrückung von Stromausfällen und sind speziell für Anwendungen mit sehr hohem Leistungsbedarf konzipiert.

Funktionsprinzip

Das Kernstück einer Rotary-USV ist eine Motor-Generator-Einheit:

• Normalbetrieb: Ein vom Netz versorgter Elektromotor treibt einen Generator an. Dieser Generator erzeugt eine saubere und stabile Ausgangsspannung für die Verbraucher. Die physikalische Trägheit der rotierenden Masse, die oft durch ein zusätzliches Schwungrad erhöht wird, speichert kinetische Energie. Diese Energie allein kann bereits Kleinstunterbrechungen von einigen Sekunden überbrücken.
• Notbetrieb: Bei einem längeren Netzausfall wird die Welle des Generators nahtlos von einem Verbrennungsmotor (in der Regel ein schnellstartender Dieselmotor) angetrieben. Dieser übernimmt den Antrieb, bevor die im Schwungrad gespeicherte Energie aufgebraucht ist. So kann er die Last über Stunden oder sogar Tage versorgen, abhängig vom Kraftstoffvorrat.

Vorteile & Nachteile

• Vorteile: Sehr hohe Zuverlässigkeit und ein hoher Wirkungsgrad bei hohen Lasten. Die mechanischen Komponenten haben eine lange Lebensdauer. Es können sehr große Leistungen von über 1 Megavoltampere (MVA) pro Einheit bereitgestellt werden.
• Nachteile: Hohe Anfangsinvestitionen und ein großer Platzbedarf. Der Wartungsaufwand für die mechanischen Bauteile und den Verbrennungsmotor ist ebenfalls ein relevanter Faktor.

Anwendungsbereiche

Aufgrund ihrer Eigenschaften sind dynamische USV-Systeme die bevorzugte Lösung für Anlagen mit einem extrem hohen Leistungsbedarf und der Anforderung einer gesicherten Langzeit-Autonomie:

• Großrechenzentren (Hyperscaler)
• Krankenhäuser mit energieintensiver Infrastruktur wie bildgebender Diagnostik (MRT, CT)
• Flughafeninfrastruktur und Flugsicherungssysteme
• Große Produktionsanlagen, beispielsweise in der Halbleiterfertigung

⏳ Lädt Dataview-Inhalt...

Zusammenfassung und Ausblick

Zusammenfassung:

In dieser Lerneinheit hast du die grundlegenden und fortgeschrittenen Technologien der unterbrechungsfreien Stromversorgung (USV) kennengelernt. Du kannst nun die Funktionsweisen, Schutzlevel und Einsatzgebiete der verschiedenen USV-Klassen unterscheiden.

Deine neuen Kenntnisse im Detail:

Du kannst jetzt erklären, wie die drei Hauptklassen nach der Norm IEC 62040-3 funktionieren und wofür sie eingesetzt werden:

1. Off-Line-USV (VFD – Voltage and Frequency Dependent):

   • Funktionsweise: Leitet im Normalbetrieb den Netzstrom direkt durch und schaltet bei einem Totalausfall auf den Akku um. Dieser Vorgang verursacht eine kurze Umschaltzeit von 4 bis 10 Millisekunden.
   • Schutz: Bietet einen reinen Basisschutz gegen Stromausfälle (Blackouts).
   • Einsatz: Für unkritische Einzelgeräte, bei denen die Kosten im Vordergrund stehen.

2. Line-Interactive-USV (VI – Voltage Independent):

   • Funktionsweise: Leitet den Strom ebenfalls durch, verfügt aber über einen Autotransformator (AVR), der Unter- und Überspannungen ohne Batterienutzung korrigiert. Nur bei einem Totalausfall wird mit einer Umschaltzeit von 2 bis 4 Millisekunden auf den Akku geschaltet.
   • Schutz: Schützt vor Stromausfällen und zusätzlich vor Spannungsschwankungen.
   • Einsatz: Für kleinere Server und Netzwerkinfrastruktur in Umgebungen mit instabiler Spannungsqualität.

3. Online-USV (VFI – Voltage and Frequency Independent):

   • Funktionsweise: Arbeitet nach dem Prinzip der Doppelwandlung (AC-DC-AC). Die Last wird permanent von einem neu erzeugten, sauberen Strom versorgt und ist vollständig vom Eingangsnetz entkoppelt.
   • Schutz: Bietet den höchsten Schutz vor allen denkbaren Netzstörungen (Spannung, Frequenz, Oberschwingungen) und hat eine Umschaltzeit von null Millisekunden.
   • Einsatz: Für kritische Systeme wie Rechenzentren, Medizintechnik und Industrieanlagen.

Zusätzlich kennst du die Funktionsweise der Rotary-USV (Dynamische USV), die kinetische Energie (Schwungrad) und einen Verbrennungsmotor nutzt, um sehr hohe Leistungen über lange Zeiträume abzusichern, wie sie in Großrechenzentren oder Flughäfen benötigt werden.

Ausblick:

Nachdem du nun die unterschiedlichen USV-Typen und ihre Funktionsweisen verstanden hast, werden wir in der nächsten Lektion die einzelnen technischen Bauteile einer USV-Anlage genauer betrachten. Du wirst lernen, welche Aufgaben der Gleichrichter, der Wechselrichter, das Akkupaket und die Bypass-Schaltung haben. Dieses Wissen ist entscheidend, um die technischen Datenblätter von USV-Systemen korrekt zu interpretieren und die richtige Auswahl für eine spezifische Anforderung zu treffen.

---
