Aufbau und Funktionsweise von Switches

In dieser interaktiven Lerneinheit entdeckst du die zentralen Hardware-Komponenten eines Netzwerk-Switches und deren Zusammenspiel. Du lernst die verschiedenen Ports, internen Bauteile und deren spezifische Funktionen kennen, was dir hilft technische Entscheidungen bei der Auswahl und Wartung von Switches zu treffen. Diese Grundlagen sind essentiell für das spätere Troubleshooting und die professionelle Betreuung von Switch-Infrastrukturen im Unternehmensalltag.

Einführung

Warum kann ein moderner Switch selbst bei Hunderten von gleichzeitig aktiven Nutzern reibungslos Daten verteilen, während ein einziger Fehler oder eine falsche Architektur das gesamte Firmennetz lahmlegen kann?

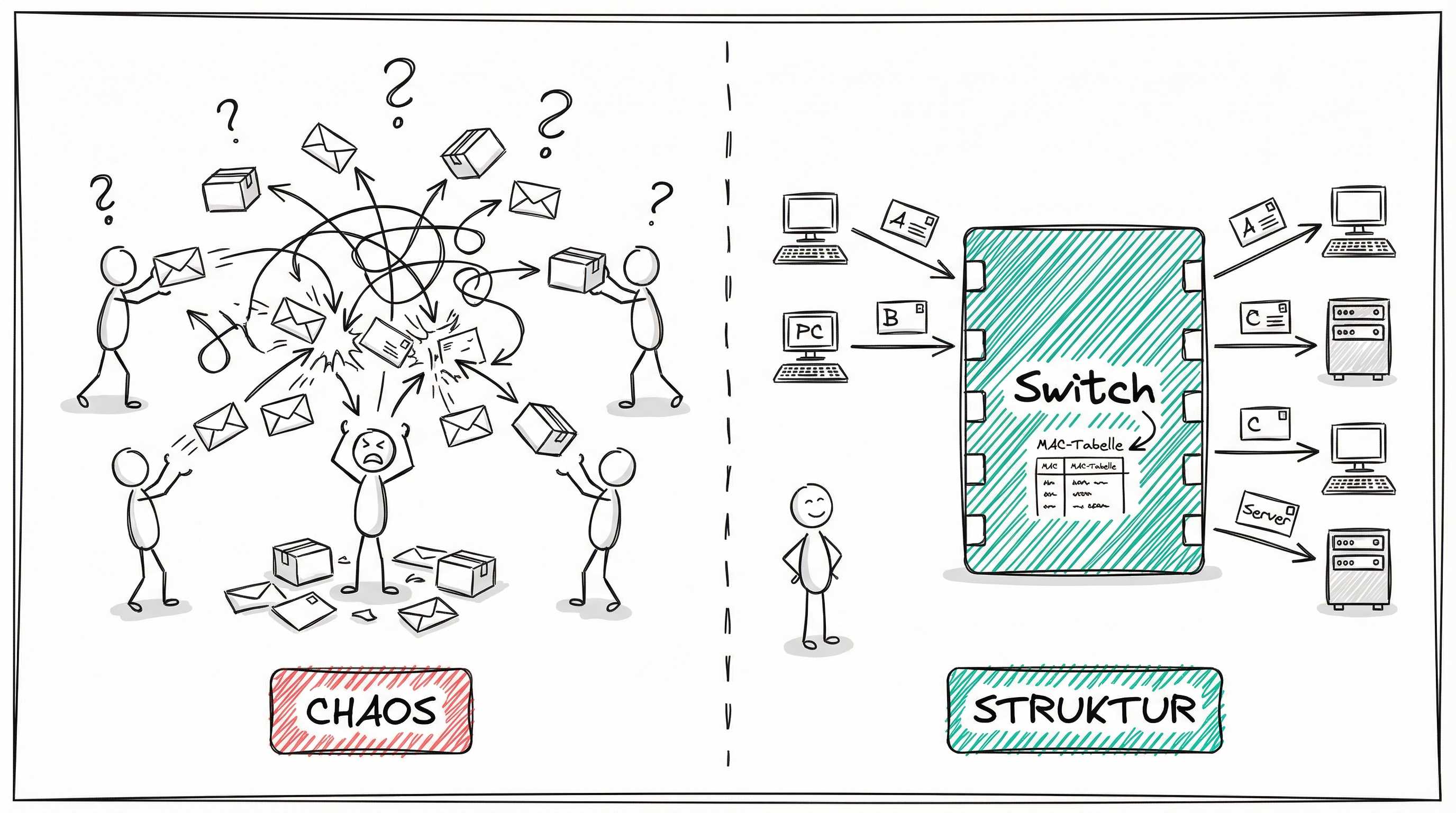

Chaos vs. Struktur: Ohne Switch (links) verteilen sich Datenpakete chaotisch, mit Switch (rechts) werden sie gezielt über MAC-Tabellen weitergeleitet. — Bildrechte: Ausbildung-in-der-IT.de (KI-unterstützt)

Hinter dieser scheinbaren Selbstverständlichkeit steckt eine hochentwickelte Kombination aus Hardware, Architektur und intelligenten Weiterleitungsmechanismen. Die wenigsten sehen, wie Frames blitzschnell durch die Switching-Fabric geleitet oder wie Schleifen und Überlastungen abgefangen werden – aber genau diese Technik macht den Unterschied zwischen störungsfreiem Arbeiten und Datenkollaps.

Was passiert also “unter der Haube” eines Switches?

Lass uns mit den Grundlagen starten.

Lernziele

Nach dieser Lerneinheit kannst du:

1. Die wichtigsten Hardware-Komponenten eines Switches benennen und deren Funktion im Netzwerk erklären.

2. Die verschiedenen Architekturen von Switching-Fabrics unterscheiden und bewerten.

3. Vor- und Nachteile der Forwarding-Methoden Store-and-Forward und Cut-Through analysieren.

4. Typische Herausforderungen beim Switching erkennen und erläutern.

Überleitung

Um zu verstehen, wie Switches Daten effizient und zuverlässig weiterleiten, ist es wichtig, die zentralen Hardware-Komponenten sowie die zugrunde liegenden Weiterleitungs-Methoden zu kennen. Diese beiden Aspekte bestimmen maßgeblich die Leistungsfähigkeit und Zuverlässigkeit eines Netzwerkswitches.

Hardware-Komponenten eines Switches

Ein Switch besteht aus mehreren essenziellen Bauteilen, die gemeinsam den reibungslosen Netzwerkbetrieb ermöglichen.

Ports

• Ports sind die physischen Schnittstellen des Switches, an die Endgeräte wie PCs, Server oder andere Netzwerkkomponenten per Netzwerkkabel angeschlossen werden.
• Gängige Port-Geschwindigkeiten sind 10/100 Mbps (Fast Ethernet), 1 Gbps (Gigabit Ethernet), 10 Gbps und höher.
• Moderne Switches unterstützen Auto-MDI/MDI-X, sodass unabhängig vom verwendeten Kabel eine fehlerfreie Verbindung möglich ist.

Hardware-Komponenten eines Switches

Switching-Fabric (Backplane)

• Die Switching-Fabric oder Backplane ist das zentrale Übertragungssystem innerhalb des Switches.
• Sie verbindet alle Ports miteinander und ermöglicht die interne Weiterleitung der Datenpakete.
• Die Switching Capacity gibt an, wie viele Gigabit pro Sekunde (Gbps) gleichzeitig verarbeitet werden können.
• Ein non-blocking Switch kann den vollen Durchsatz aller Ports ohne interne Engpässe garantieren.

Hardware-Komponenten eines Switches

Weitere Komponenten

• CPU (Central Processing Unit): Steuert die Netzwerklogik und das Betriebssystem des Switches.
• Speicher:
  • RAM: Speichert temporäre Daten, wie etwa MAC-Adress-Tabellen.
  • CAM (Content Addressable Memory): Ermöglicht schnelle Suche und Zuordnung von MAC-Adressen.
  • Flash-Speicher: Enthält das Betriebssystem und die Konfigurationsdaten, bleibt auch ohne Strom erhalten.
• Stromversorgung: Viele Switches unterstützen PoE (Power over Ethernet), um angeschlossene Geräte direkt über das Netzwerkkabel mit Strom zu versorgen. Verschiedene PoE-Standards ermöglichen unterschiedliche Leistungen pro Port.
• Management-Interfaces: Über CLI, Web-GUI oder SNMP können Switches konfiguriert und überwacht werden.

Anwendungsbeispiel

Ein Büro-Switch mit 24 Gigabit-Ports und einer Switching-Fabric von 48 Gbps kann alle angeschlossenen Geräte gleichzeitig bedienen, ohne Engpässe. Mit PoE können IP-Telefone und Kameras direkt über das Netzwerkkabel mit Strom versorgt werden. Ein Management-Port ermöglicht die zentrale Überwachung und Konfiguration.

Forwarding-Methoden: Store-and-Forward vs. Cut-Through

Wie ein Switch Daten weiterleitet, hat direkte Auswirkungen auf Latenz und Datenqualität.

Store-and-Forward

• Der Switch speichert einen eingehenden Frame vollständig, prüft ihn auf Fehler (z. B. mittels CRC-Prüfsumme) und leitet ihn nur weiter, wenn er fehlerfrei ist.
• Vorteil: Hohe Datenintegrität, da fehlerhafte Frames herausgefiltert werden.
• Nachteil: Höhere Latenz, da jeder Frame komplett gespeichert und geprüft werden muss.

Forwarding-Methoden: Store-and-Forward vs. Cut-Through

Cut-Through

• Der Switch beginnt mit der Weiterleitung des Frames, sobald die Ziel-MAC-Adresse erkannt wurde – ohne auf das Ende oder eine Fehlerprüfung zu warten.
• Vorteil: Sehr geringe Latenz, da die Weiterleitung fast unmittelbar beginnt.
• Nachteil: Fehlerhafte Frames können weitergeleitet werden, was zu mehr unnötigem Traffic führt.

Forwarding-Methoden: Store-and-Forward vs. Cut-Through

Vergleich und Praxiseinsatz

• Store-and-Forward eignet sich, wenn Fehlererkennung und Datenintegrität im Vordergrund stehen (z. B. bei kritischen Anwendungen).
• Cut-Through wird bevorzugt, wenn es auf minimale Verzögerung ankommt und das Netz eine niedrige Fehlerquote aufweist.
• Viele moderne Switches nutzen eine Hybrid-Strategie und wechseln je nach Netzwerksituation automatisch zwischen beiden Modi.

Fazit

Ein Netzwerk-Switch ist mehr als eine einfache Verteilerbox: Erst durch die Kombination leistungsfähiger Hardware-Komponenten und effizienter Forwarding-Methoden wird zuverlässige, schnelle und flexible Netzkommunikation möglich. Wer Aufbau und Funktionsweise kennt, kann Netzwerke optimal planen und betreiben.

⏳ Lädt Dataview-Inhalt...

Überleitung

Die interne Architektur eines Switches – die Switching-Fabric – entscheidet maßgeblich darüber, wie schnell, skalierbar und zuverlässig Daten im Netzwerk übertragen werden. Zusätzlich stellen der Betrieb und das Management von Switches Administratoren vor zahlreiche technische Herausforderungen, die für die Praxis relevant sind.

Was ist eine Switching-Fabric?

Eine Switching-Fabric (auch Switching-Matrix) ist das zentrale Vermittlungssystem eines Switches. Sie sorgt dafür, dass Datenpakete effizient zwischen Ein- und Ausgangsports weitergeleitet werden. Die Wahl der Switching-Fabric beeinflusst die Performance, Skalierbarkeit und Ausfallsicherheit des gesamten Netzwerks.

Grundkonzepte

• Non-blocking Fabric: Erlaubt es allen Ports, gleichzeitig mit voller Bandbreite zu senden und zu empfangen, ohne interne Engpässe.
• Crossbar-Switch: Einfache Matrix-Architektur, die schnelle, direkte Verbindungen zwischen Ports ermöglicht.
• Clos-Netzwerk: Mehrstufige, skalierbare Architektur, bestehend aus mehreren kleineren Switches. Besonders wichtig für große Rechenzentren.
• Spine-Leaf-Architektur: Modernes, hoch skalierbares Design, bei dem jeder Leaf-Switch mit allen Spine-Switches verbunden ist. Das minimiert Latenz und steigert die Effizienz.

Architekturen von Switching-Fabrics

• Shared Bus Architecture: Alle Ports teilen sich einen gemeinsamen Bus. Einfach, aber bei viel Traffic schnell ein Flaschenhals.
• Distributed Switching Architecture: Die Logik verteilt sich auf mehrere Komponenten. Das steigert Performance und Ausfallsicherheit.
• Centralized Switch Fabric: Ein zentraler Vermittler steuert die Datenweiterleitung. Verwaltung ist einfach, jedoch besteht das Risiko eines Single Point of Failure.
• Mesh Network Architecture: Ports sind (teil-)vermascht verbunden, was redundante Pfade und hohe Zuverlässigkeit bringt.

Praxis:
In großen Netzwerken oder Rechenzentren werden heute meist Clos- und Spine-Leaf-Architekturen eingesetzt, um Skalierbarkeit, Geschwindigkeit und Ausfallsicherheit zu maximieren.

Herausforderungen beim Switching

Latenz

• Verzögerung bei Verarbeitung und Weiterleitung. Kritisch für Echtzeitanwendungen (VoIP, Gaming).
• Store-and-Forward: Hohe Datenintegrität, aber mehr Latenz.
• Cut-Through: Geringe Latenz, aber potenziell fehlerhafte Pakete.

Bandbreite

• Maximale Datenmenge, die übertragen werden kann. Engpässe entstehen, wenn die Fabric oder das Design zu klein dimensioniert ist.

Kollisionsdomänen

• Jeder Switch-Port bildet eine eigene Kollisionsdomäne. Das reduziert Kollisionen, aber fehlerhafte Konfigurationen (z. B. Duplex-Mismatch) können trotzdem zu Problemen führen.

Herausforderungen beim Switching

Switching-Loops

• Entstehen bei redundanten Verbindungen ohne korrektes Loop-Management.
• STP (Spanning Tree Protocol): Blockiert redundante Pfade, verhindert Loops.
• RSTP: Schnellere Konvergenz als klassisches STP.
• MSTP: Unterstützt mehrere logische Spanning-Trees für verschiedene VLANs.

Überlastung und Puffer-Management

• Überlastung: Wenn mehr Daten eintreffen als verarbeitet werden können, kommt es zu Paketverlusten.
• Tail-Drop: Pakete werden verworfen, wenn der Puffer voll ist.
• WRED: Intelligentes Puffer-Management, das je nach Auslastung und Paketpriorität selektiv verwirft, um Überlastungen abzufangen.

⏳ Lädt Dataview-Inhalt...

Zusammenfassung und Ausblick

Zusammenfassung:

• Switches bestehen aus mehreren Hardware-Komponenten, darunter Ports (physische Schnittstellen für Endgeräte), die Switching-Fabric (das interne Vermittlungssystem), Prozessoren, Speicher und Management-Schnittstellen. Die Switching-Fabric – oft als Backplane bezeichnet – sorgt dafür, dass Datenpakete effizient zwischen den Ports weitergeleitet werden und bestimmt maßgeblich die interne Bandbreite und Performance.

• Die Wahl der Switching-Fabric-Architektur ist entscheidend für Leistungsfähigkeit, Skalierbarkeit und Ausfallsicherheit eines Netzwerks. Moderne Designs wie Clos- oder Spine-Leaf-Architekturen ermöglichen es, auch große Datenmengen verlustfrei und mit minimaler Latenz zu übertragen.

• Forwarding-Methoden beeinflussen die Balance zwischen Latenz und Datenintegrität:

  • Store-and-Forward: Hohe Datenqualität durch vollständige Fehlerprüfung jedes Frames, aber höhere Latenz.
  • Cut-Through: Minimale Verzögerung durch sofortige Weiterleitung, dafür potentiell fehlerhafte Frames im Netz.

• Typische Herausforderungen beim Switching sind Latenz (Verzögerung bei der Datenübertragung), Bandbreitenengpässe, der Umgang mit Kollisionsdomänen, Switching-Loops (und deren Vermeidung über STP/RSTP/MSTP) sowie Puffer- und Überlastungsmanagement (z. B. Tail-Drop, WRED).

• Moderne Switches kombinieren verschiedene Hardware- und Architekturansätze sowie intelligente Forwarding-Strategien, um Daten effizient, schnell und zuverlässig weiterzuleiten – selbst in hochdynamischen und großen Netzwerkumgebungen.

Ausblick:

Im nächsten Lernblock erfährst du, wie MAC-Adressen als Hardware-Adressen jedes Geräts die Grundlage für das Switching bilden. Du lernst, wie Switches MAC-Adressen erlernen, in ihren Tabellen verwalten und so eine gezielte und effiziente Weiterleitung im Netzwerk ermöglichen.

---
