Auslegung und Dimensionierung

In dieser Lerneinheit eignest du dir das notwendige Wissen zur korrekten Dimensionierung und Auslegung von USV-Systemen an. Du lernst die wichtigsten Faktoren für die Standortwahl kennen und erfährst, welche baulichen und technischen Anforderungen für eine sichere Installation erfüllt sein müssen. Die erworbenen Kenntnisse ermöglichen dir die eigenständige Planung und fachgerechte Implementierung von USV-Anlagen unter Berücksichtigung aller relevanten Standortfaktoren.

Einführung

Diese Lerneinheit legt die fachliche Grundlage, um eine unterbrechungsfreie Stromversorgung (USV) effizient, zuverlässig und passend zum Bedarf auszulegen.

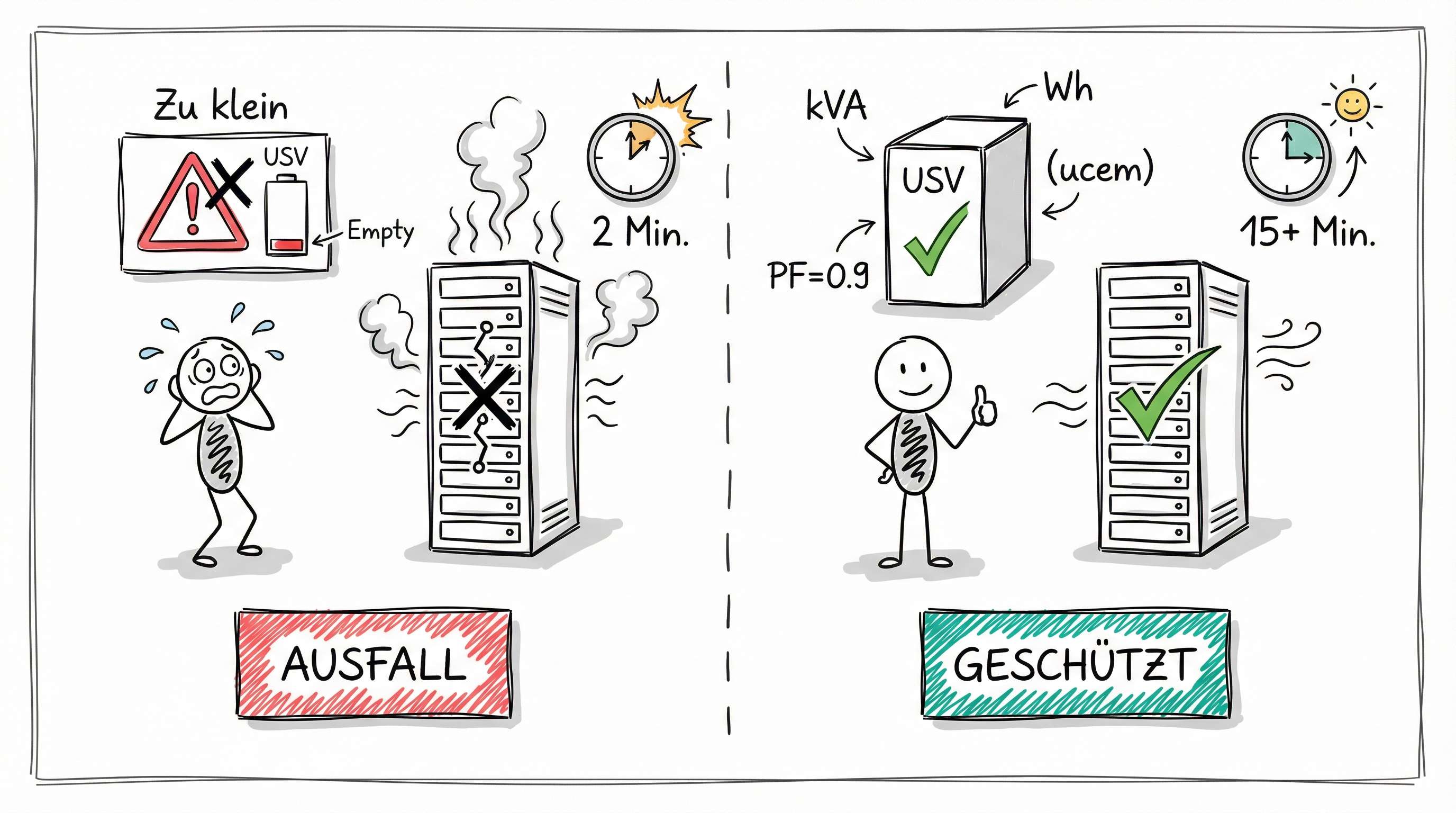

Falsche vs. richtige USV-Dimensionierung — Bildrechte: Ausbildung-in-der-IT.de (KI-unterstützt)

Du lernst die entscheidenden Faktoren kennen, die die Auswahl und Dimensionierung einer USV-Anlage beeinflussen. Ziel ist es, die Frage zu beantworten:

Was muss ich wissen, um die richtige USV mit dem passenden Konzept auszuwählen?

Lernziele

Nach dieser Lerneinheit kannst du:

1. Die notwendige Scheinleistung (kVA) einer USV anhand von Wirkleistung (kW) und Power Factor berechnen und die Bedeutung des Crest Factors für IT-Lasten erläutern.
2. Die kritischen Auswirkungen von Entladetiefe (DoD) und Umgebungstemperatur auf die Lebensdauer von USV-Batterien bewerten.
3. Die Redundanzkonzepte N+1 und 2N anhand ihres Schutzumfangs, ihrer Kosten und ihrer typischen Anwendungsfälle voneinander abgrenzen.
4. Die technischen Risiken einer fehlerhaften USV-Auslegung für den Betrieb kritischer Systeme begründen.

Überleitung

Um die Leistung einer USV korrekt zu bewerten und sie passend für die angeschlossenen Geräte auszulegen, sind zwei Kennzahlen entscheidend: der Power Factor (Leistungsfaktor) und der Crest Factor (Scheitelfaktor). Sie bestimmen, wie effektiv eine USV ihre Lasten versorgen kann.

Power Factor (Leistungsfaktor)

Der Leistungsfaktor beschreibt das Verhältnis von Wirkleistung (P), die tatsächlich für den Betrieb eines Geräts genutzt wird, zur Scheinleistung (S), die vom Energieversorger oder der USV bereitgestellt werden muss.

• Wirkleistung (P): Die nutzbare Leistung, gemessen in Watt (W) oder Kilowatt (kW).
• Scheinleistung (S): Die gesamte bereitgestellte Leistung, gemessen in Voltampere (VA) oder Kilovoltampere (kVA).

Die Formel zur Berechnung lautet: $PF=\frac{P}{S}=\frac{\text{Wirkleistung}}{\text{Scheinleistung}}$

Ein idealer Leistungsfaktor liegt bei 1,0. Das bedeutet, die gesamte Scheinleistung wird in nutzbare Wirkleistung umgewandelt. Ein niedrigerer Wert zeigt an, dass ein Teil der Energie nicht für die eigentliche Arbeit verwendet wird. Ursachen dafür sind oft nicht-sinusförmige Ströme (Oberschwingungen), wie sie bei modernen Schaltnetzteilen in Computern und Servern auftreten.

Crest Factor (Scheitelfaktor)

Der Crest Factor gibt das Verhältnis vom Spitzenstrom (I_peak), den ein Gerät kurzzeitig aufnimmt, zum Effektivstrom (I_RMS) an. Der Effektivstrom ist der kontinuierliche Durchschnittsstrom.

$CF=\frac{I_{peak}}{I_{RMS}}$

Diese Kennzahl ist für die Auslegung von USV-Anlagen sehr wichtig, da moderne elektronische Geräte oft kurzzeitig sehr hohe Stromspitzen ziehen. Ein typischer Crest Factor für IT-Lasten liegt bei 3:1. Das bedeutet, die USV muss in der Lage sein, kurzzeitig einen Strom zu liefern, der das Dreifache des normalen Betriebsstroms beträgt.

Praktische Konsequenzen für die USV-Auswahl

1. USV-Auslegung nach Scheinleistung: Eine USV muss immer für die Scheinleistung (kVA) der angeschlossenen Verbraucher ausgelegt werden, nicht nur für deren Wirkleistung (kW).
2. Fähigkeit zur Lieferung von Spitzenstrom: Es muss sichergestellt werden, dass der Crest Factor der USV hoch genug ist, um die Spitzenströme der Lasten ohne Überlastung zu bewältigen.
3. Vorteil moderner USV-Systeme: Viele aktuelle USV-Anlagen besitzen einen ausgangsseitigen Leistungsfaktor von 1,0. Bei diesen Geräten entspricht die Scheinleistung in kVA exakt der Wirkleistung in kW (z. B. 10 kVA = 10 kW), was die Planung vereinfacht und die Effizienz maximiert.

Wichtige Berechnungen für USV-Systeme

1. Das Ohmsche Gesetz

• Zweck der Berechnung: Das Ohmsche Gesetz ist eine fundamentale Regel der Elektrotechnik. Du benötigst es, um die grundlegenden Zusammenhänge zwischen Spannung, Strom und Widerstand in einem elektrischen Schaltkreis zu verstehen.

• Formeln:

  • Spannung: U = R · I
  • Strom: I = U / R
  • Widerstand: R = U / I

• Einheiten:

  • Spannung (U) wird in Volt (V) gemessen.
  • Strom (I) wird in Ampere (A) gemessen.
  • Widerstand (R) wird in Ohm (Ω) gemessen.
    • Die Einheit Ohm beschreibt, wie stark ein elektrischer Leiter den Fluss des elektrischen Stroms behindert. Technisch ausgedrückt: Ein Bauteil hat einen Widerstand von 1 Ohm, wenn eine anliegende Spannung von 1 Volt einen Strom von 1 Ampere durch das Bauteil fließen lässt.

Wichtige Berechnungen für USV-Systeme

2. Die elektrische Leistung

• Zweck der Berechnung: Mit dieser Berechnung bestimmst du die Last, die eine USV versorgen muss. Dabei ist es entscheidend, zwischen der Wirkleistung und der Scheinleistung zu unterscheiden.

• Formeln:

  • Wirkleistung (P): P = U · I (gilt für rein ohmsche Verbraucher)
  • Scheinleistung (S): S = U · I
  • Leistungsfaktor (PF): PF = P / S

• Einheiten:

  • Die Wirkleistung (P) wird in Watt (W) angegeben. Sie beschreibt die tatsächlich von einem Gerät verbrauchte und in Arbeit (z. B. Rechenleistung, Licht) umgesetzte Leistung.
  • Die Scheinleistung (S) wird in Voltampere (VA) angegeben. Sie stellt die gesamte vom Stromnetz oder der USV bereitgestellte Leistung dar.
  • Der Leistungsfaktor (PF) ist ein dimensionsloser Wert zwischen 0 und 1.

Wichtige Erläuterung: Für die Dimensionierung einer USV ist die Scheinleistung (S) in VA die entscheidende Kenngröße. Viele IT-Geräte (wie Server mit ihren Netzteilen) sind keine rein ohmschen Verbraucher und haben einen Leistungsfaktor kleiner als 1. Das bedeutet, die Scheinleistung ist höher als die Wirkleistung. Die Komponenten der USV, insbesondere der Wechselrichter, müssen aber die gesamte Scheinleistung verarbeiten können.

Wichtige Berechnungen für USV-Systeme

3. Die elektrische Arbeit (Energie)

• Zweck der Berechnung: Mit dieser Formel berechnest du die Energiemenge, die in der Batterie einer USV gespeichert ist. Diese Energiemenge bestimmt, wie lange die USV eine Last versorgen kann.

• Formel:

  • Energie (E) = Leistung (P) · Zeit (t)
  • E = P · t

• Einheiten:

  • Energie (E) wird in Wattstunden (Wh) angegeben.
  • Leistung (P) wird in Watt (W) angegeben.
  • Zeit (t) wird in Stunden (h) angegeben.

• Zusätzliche Information: Die Kapazität von Batterien wird häufig in Amperestunden (Ah) angegeben. Um diese in Wattstunden (Wh) umzurechnen, multiplizierst du den Wert mit der Nennspannung (U) der Batterie: Wh = Ah · U.

Wichtige Berechnungen für USV-Systeme

4. Die Überbrückungszeit und Effizienz

• Zweck der Berechnung: Mit diesen Formeln kalkulierst du, wie lange eine USV eine angeschlossene Last bei einem Stromausfall versorgen kann und wie effizient sie dabei die gespeicherte Energie umwandelt.

• Formeln:

  • Überbrückungszeit (vereinfachte Schätzung): Überbrückungszeit = Batteriekapazität (Wh) / Last (W)

  • Effizienz (Wirkungsgrad η): η = (Ausgangsleistung (W) / Eingangsleistung (W)) · 100%

• Einheiten:

  • Die Überbrückungszeit wird in Stunden (h) angegeben.
  • Die Batteriekapazität wird in Wattstunden (Wh) angegeben.
  • Die Last wird in Watt (W) angegeben.
  • Die Effizienz (η) wird in Prozent (%) angegeben.

• Wichtige Erläuterung: Die erste, vereinfachte Formel liefert nur einen groben Schätzwert. Sie ignoriert, dass bei der Umwandlung von Batteriespannung in Netzspannung innerhalb der USV Energieverluste (z. B. durch Wärme) entstehen. Für eine realistische Berechnung musst du den Wirkungsgrad (Effizienz η) der USV berücksichtigen. Eine genauere Formel lautet daher:

  • Überbrückungszeit (realistisch) = (Batteriekapazität (Wh) · Effizienz η) / Last (W)

Dimensionierung für reale Shutdown-Szenarien

Bei der USV-Dimensionierung ist die benötigte Shutdown-Zeit der wichtigste Faktor. Die USV muss lange genug Strom liefern, damit alle kritischen Systeme sicher heruntergefahren werden können.

Typische Shutdown-Zeiten verschiedener Systeme

Systemtyp	Shutdown-Zeit	Begründung
Einfacher Fileserver	2-3 Minuten	Wenige Dienste, schnelles OS
Datenbankserver	5-10 Minuten	Transaktionen abschließen, Caches leeren
Virtualisierungshost	10-15 Minuten	Mehrere VMs müssen sequenziell herunterfahren
Cluster-Systeme	15+ Minuten	Koordinierte Beendigung aller Knoten
Storage-Systeme (SAN/NAS)	5-15 Minuten	Cache-Flush auf Festplatten

Faustregel: Plane immer mindestens 5-10 Minuten Überbrückungszeit ein, plus 50% Sicherheitspuffer.

Praxisbeispiel: USV-Dimensionierung

Szenario: Du betreibst folgende Systeme:

• 2 Datenbankserver (je 400W, 5 Min. Shutdown)
• 1 Virtualisierungshost (600W, 10 Min. Shutdown)
• 1 Fileserver (200W, 3 Min. Shutdown)

Schritt 1: Maximale Shutdown-Zeit ermitteln Die Systeme fahren parallel herunter, daher zählt die längste Zeit:

• Maximale Shutdown-Zeit = 10 Minuten (Virtualisierungshost)

Schritt 2: Sicherheitspuffer hinzufügen

• Mit 50% Puffer: 10 Min x 1,5 = 15 Minuten

Schritt 3: Gesamtlast berechnen

• Gesamtlast = 400W + 400W + 600W + 200W = 1.600W

Schritt 4: Benötigte Batteriekapazität

Kapazität = (Last x Zeit) / Effizienz
Kapazität = (1.600W x 0,25h) / 0,9 = 444 Wh

Ergebnis: Eine USV mit mindestens 500 Wh Batteriekapazität und 2.000 VA Scheinleistung ist erforderlich.

Wichtig: Teste nach der Installation einen simulierten Stromausfall, um zu verifizieren, dass alle Systeme innerhalb der Überbrückungszeit sicher herunterfahren!

⏳ Lädt Dataview-Inhalt...

Einfluss der Last auf die Batterielebensdauer

Die Batterien sind eine zentrale, aber auch empfindliche Komponente einer USV. Ihre tatsächliche Lebensdauer hängt stark von den Betriebsbedingungen und der Art der Last ab.

1. Batterieentladetiefe (Depth of Discharge, DoD)

Die Entladetiefe gibt an, wie viel Prozent der Batteriekapazität während eines Stromausfalls verbraucht wird. Dies ist der kritischste Faktor für die Lebensdauer:

• Je tiefer die Entladung, desto weniger Lade- und Entladezyklen übersteht die Batterie.
• Eine regelmäßige vollständige Entladung (100 % DoD) kann die Zyklenlebensdauer auf weniger als die Hälfte reduzieren, verglichen mit einer wiederholten Entladung auf nur 50 %.

Einfluss der Last auf die Batterielebensdauer

2. Lastprofil und Entladeraten

Das Lastprofil beschreibt die Art und die Schwankungen der angeschlossenen Last.

• Stabile Lasten (z. B. ein konstant laufender Server) führen zu gleichmäßigen und gut vorhersagbaren Entladezyklen.
• Dynamische Lasten (z. B. Systeme mit plötzlich hohen Leistungsspitzen) verursachen kurze, aber sehr intensive Entladungen, die die Batteriechemie stärker beanspruchen.

Einfluss der Last auf die Batterielebensdauer

3. Zyklische Alterung

Die zyklische Alterung beschreibt den permanenten Kapazitätsverlust einer Batterie durch wiederholtes Aufladen und Entladen. Die Entladetiefe (DoD) ist hier der entscheidende Treiber. Eine sorgfältige Dimensionierung der Batteriekapazität ist daher notwendig, um tiefe Entladungen zu vermeiden.

4. Umgebungstemperatur

Die Betriebstemperatur hat einen enormen Einfluss. Die optimale Temperatur für die gängigen Blei-Säure-Batterien liegt zwischen 20 °C und 25 °C. Als Faustregel gilt:

• Jede permanente Temperaturerhöhung um 10 °C halbiert die erwartete Lebensdauer der Batterie.

Einfluss der Last auf die Batterielebensdauer

5. Laden und Pflegen der Batterie

Ein intelligentes Batteriemanagementsystem (BMS) ist für die Maximierung der Lebensdauer unerlässlich. Es übernimmt folgende Aufgaben:

• Regulierung der Ladespannung: Es verhindert schädliche Über- oder unzureichende Ladung.
• Temperaturkompensation: Es passt die Ladespannung an die Umgebungstemperatur an, um die Batterie zu schonen.
• Automatische Tests: Es prüft regelmäßig den Zustand der Batterie, um Probleme wie Sulfatierung frühzeitig zu erkennen.

Zusammenfassend lässt sich sagen, dass eine zu tiefe Entladung (DoD) und eine zu hohe Umgebungstemperatur die Lebensdauer einer USV-Batterie am stärksten verkürzen.

Redundanzkonzepte (N+1, 2N) für erhöhte Verfügbarkeit

Redundanz ist eine Strategie, um die Ausfallsicherheit eines Systems durch das Hinzufügen zusätzlicher Komponenten zu steigern. In USV-Systemen sind zwei Konzepte vorherrschend.

N+1 Redundanz: Erhöhte Verfügbarkeit

Dieses Konzept bietet einen guten Kompromiss zwischen erhöhter Sicherheit und Kosten.

• N steht für die Anzahl der USV-Module, die benötigt werden, um die Last zu versorgen.
• +1 steht für ein zusätzliches, identisches Modul, das im “Hot-Standby” bereitsteht.
• Funktionsweise: Fällt eines der aktiven N-Module aus, übernimmt das +1-Modul sofort und unterbrechungsfrei dessen Funktion.

Merkmale: Dieses Konzept schützt zuverlässig gegen den Ausfall einer einzelnen Komponente und ist kosteneffizienter als eine vollständige Verdopplung.

Redundanzkonzepte (N+1, 2N) für erhöhte Verfügbarkeit

2N Redundanz: Maximale Verfügbarkeit

Das 2N-Konzept, auch “System plus System” genannt, bietet die höchstmögliche Stufe der Verfügbarkeit.

• Aufbau: Hier werden zwei komplett getrennte und unabhängige USV-Systeme parallel installiert. Jeder Versorgungspfad – von der Stromeinspeisung über die USV bis zur Lastverteilung – ist vollständig gespiegelt.
• Funktionsweise: Jedes der beiden Systeme (jedes “N”) ist allein in der Lage, die gesamte kritische Last (100 %) zu tragen. Das zweite System dient nicht nur als Backup, sondern ist eine komplett autarke Versorgung.

Merkmale: Dieses Konzept bietet maximale Ausfallsicherheit. Ein gesamtes System kann ausfallen oder für Wartungsarbeiten abgeschaltet werden, während das andere die Versorgung lückenlos sicherstellt. Die Investitionskosten sind aufgrund der Verdopplung der gesamten Infrastruktur erheblich höher.

Die Wahl zwischen N+1 und 2N

Die Entscheidung für ein Redundanzkonzept hängt von der Kritikalität der Anwendung, dem Budget und der Risikobewertung ab:

• N+1 ist die passende Wahl für viele kritische Geschäftsanwendungen, bei denen eine hohe Verfügbarkeit wichtig ist, aber auch Kosten und Platzbedarf eine Rolle spielen.
• 2N ist der Standard für hochkritische Infrastrukturen, bei denen absolut keine Ausfallzeit toleriert wird. Beispiele sind große Rechenzentren, Systeme der Flugsicherung oder lebenserhaltende medizinische Geräte.

Der wesentliche Unterschied liegt im Schutzumfang: N+1 sichert gegen den Ausfall eines einzelnen Moduls ab, während 2N den Ausfall eines kompletten Systems kompensieren kann.

⏳ Lädt Dataview-Inhalt...

Praxisnahes Szenario

Ein Server benötigt eine Wirkleistung von 4 kW und hat einen Leistungsfaktor von 0,8. Um die notwendige Scheinleistung der USV zu ermitteln, wird folgende Berechnung durchgeführt:

$Scheinleistung=\frac{Wirkleistung}{PF}=\frac{4\text{kW}}{0,8}=5\text{kVA}$

Für diesen Server ist eine USV erforderlich, die mindestens 5 kVA Scheinleistung bereitstellen kann. Eine USV mit 5 kVA und einem Leistungsfaktor von 1,0 wäre leistungsfähiger, da sie 5 kW Wirkleistung liefern könnte, während eine Anlage mit gleichem kVA-Wert, aber einem PF von 0,8, nur 4 kW bereitstellen kann.

Zusammenfassung und Ausblick

Zusammenfassung:

• Korrekte elektrische Dimensionierung:

  • Du verstehst den fundamentalen Unterschied zwischen Wirkleistung (kW), der tatsächlich genutzten Leistung, und Scheinleistung (kVA), der von der USV bereitzustellenden Gesamtleistung.
  • Du kannst den Power Factor (PF) anwenden, um aus der Wirkleistung einer Last die notwendige Scheinleistung der USV zu berechnen. Du weißt, warum eine USV immer nach kVA ausgelegt werden muss.
  • Du kennst die Bedeutung des Crest Factors (CF) und kannst begründen, warum eine USV hohe Spitzenströme liefern muss, um moderne IT-Lasten ohne Überlastung zu versorgen.

• Maximierung der Batterielebensdauer:

  • Du kannst die zwei kritischsten Faktoren für die Lebensdauer von USV-Batterien benennen: die Entladetiefe (DoD) und die Umgebungstemperatur.
  • Du weißt, dass tiefe Entladezyklen die Batterie stark beanspruchen und dass eine permanente Temperaturerhöhung um 10 °C die Lebensdauer in etwa halbiert. Ein intelligentes Batteriemanagement ist daher für den Schutz der Investition unerlässlich.

• Auswahl des passenden Redundanzkonzepts:

  • Du kannst die Konzepte N+1 und 2N klar voneinander abgrenzen.
  • Du weißt, dass N+1-Redundanz einen kosteneffizienten Schutz gegen den Ausfall einer einzelnen Komponente bietet.
  • Du kannst erklären, warum 2N-Redundanz durch die Spiegelung des gesamten Systems maximale Verfügbarkeit sicherstellt und für hochkritische Anwendungen, bei denen keine Ausfallzeit toleriert wird, notwendig ist.

Zusammenfassend bedeutet eine professionelle USV-Planung, die richtige Balance zwischen elektrischer Leistung (PF, CF), langfristiger Zuverlässigkeit (Batteriegesundheit) und dem geforderten Grad an Ausfallsicherheit (Redundanz) zu finden.

Ausblick

Nachdem die theoretischen Grundlagen der Planung und Auslegung geklärt sind, folgt der nächste logische Schritt: die praktische Umsetzung. In der kommenden Lerneinheit beschäftigen wir uns mit der fachgerechten Installation und Inbetriebnahme einer USV-Anlage.

---
