Bandbreite in Computernetzwerken
In dieser interaktiven Lerneinheit entdeckst du, wie Bandbreite auf den verschiedenen Netzwerkebenen des OSI-Modells funktioniert und sich auswirkt. Du lernst die spezifischen Eigenschaften und Besonderheiten der Bandbreite auf jeder Ebene kennen und verstehst, wie diese zusammenspielen. Diese Kenntnisse helfen dir später bei der Analyse und Optimierung von Netzwerkperformance in der täglichen Praxis.
Einführung
Du öffnest ein Video-Meeting, aber das Bild stockt, die Stimme bricht ab und deine Dateien laden quälend langsam. Obwohl du einen schnellen Internetanschluss gebucht hast, wirkt das Netz wie ausgebremst.
Woran liegt das?
Solche Situationen hängen direkt mit der verfügbaren Bandbreite zusammen – und vor allem damit, wie viel davon dir tatsächlich für Nutzdaten zur Verfügung steht. Um das zu verstehen, schauen wir uns an, was Bandbreite in Computernetzwerken genau bedeutet, wie sie gemessen wird und warum Brutto- und Netto-Bandbreite nicht dasselbe sind.
Lernziele
Nach dieser Lerneinheit kannst du:
- die Rolle der Bitübertragungs- und Sicherungsschicht im OSI-Modell für die Bestimmung der Bandbreite erklären.
- den Unterschied zwischen Brutto- und Netto-Bandbreite präzise definieren und mit Beispielen erläutern.
- typische Bandbreiten verschiedener Netzwerktechnologien (Ethernet, WLAN, DSL, Glasfaser, Mobilfunk, Satellit) einordnen und deren Einflussfaktoren benennen.
- Ursachen und Symptome von Bandbreitenengpässen (Bottlenecks) analysieren und geeignete Maßnahmen zur Optimierung vorschlagen.
Überleitung
In Computernetzwerken ist die Bandbreite ein zentraler Faktor für die Leistungsfähigkeit und Effizienz der Datenübertragung. Um den Begriff „Bandbreite“ in Netzwerken präzise zu verstehen, werden im Folgenden die relevanten Ebenen des OSI-Modells sowie spezifische Netzwerktechnologien und der Unterschied zwischen Brutto- und Netto-Bandbreite betrachtet.
Bandbreite auf verschiedenen Ebenen des OSI-Modells

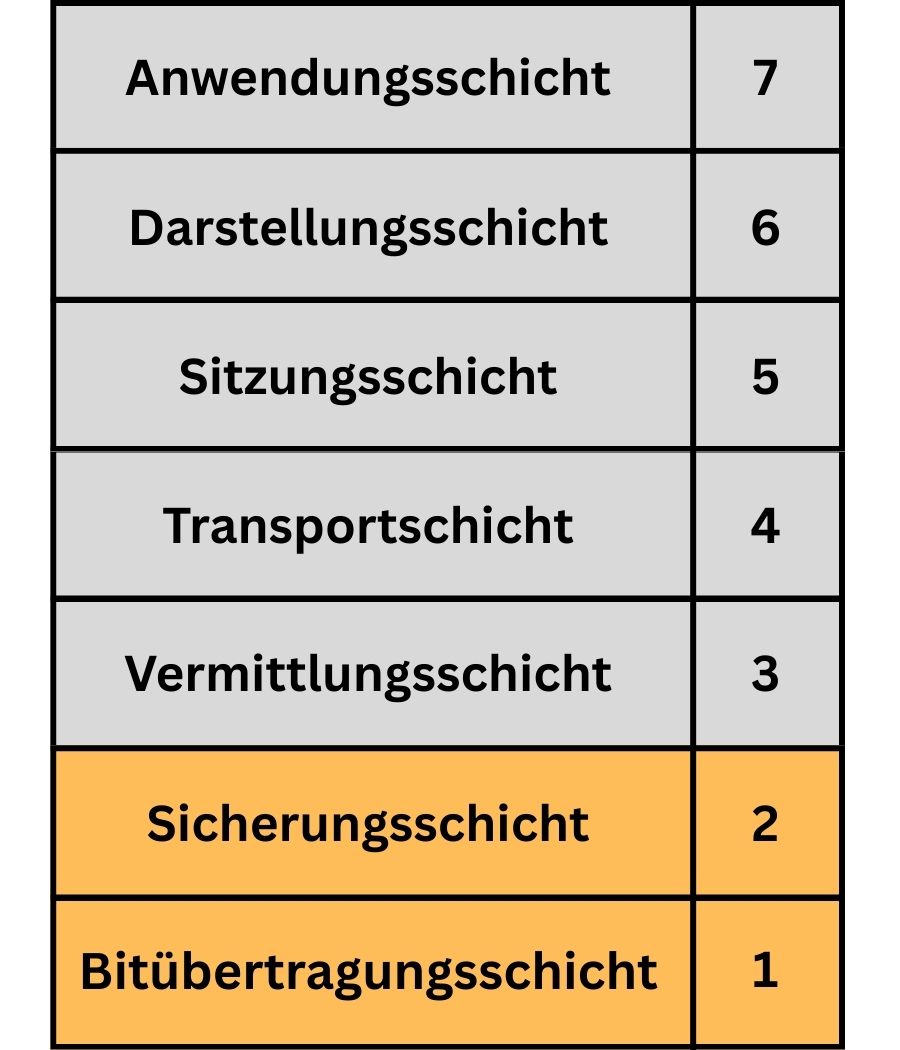

Das OSI-Modell (Open Systems Interconnection) gliedert die Netzwerkkommunikation in sieben Schichten. Für das Verständnis der Bandbreite sind insbesondere die Bitübertragungsschicht (Physical Layer) und die Sicherungsschicht (Data Link Layer) relevant.
Bitübertragungsschicht (Physical Layer)
Die Bitübertragungsschicht ist die unterste Ebene des OSI-Modells. Sie ist verantwortlich für die Übertragung von Bitfolgen über ein physisches Medium, wie Kupferkabel, Glasfaser oder Funkverbindungen. Die Bandbreite auf dieser Ebene entspricht der maximalen Übertragungskapazität des Mediums, gemessen in Megabit pro Sekunde (Mbps) oder Gigabit pro Sekunde (Gbps). Die maximale Bandbreite hängt von den physikalischen Eigenschaften des Mediums und der eingesetzten Übertragungstechnik ab.
Beispiel: Ein Cat6-Ethernet-Kabel unterstützt typischerweise 10 Gbps über Distanzen von bis zu 55 Metern.
Sicherungsschicht (Data Link Layer)
Die Sicherungsschicht baut auf der Bitübertragungsschicht auf und stellt eine fehlerfreie Übertragung von Datenrahmen (Frames) sicher. Sie fügt jedem Datenpaket Steuerinformationen, wie MAC-Header und Prüfsummen, hinzu. Dadurch entsteht ein sogenannter Protokoll-Overhead, der die tatsächlich nutzbare Bandbreite für Anwenderdaten (Netto-Bandbreite) reduziert.
Beispiel: Ein WLAN nach IEEE 802.11ac kann brutto bis zu 1,3 Gbps übertragen. Durch Protokoll-Overheads und Steuerinformationen reduziert sich die effektive, nutzbare Bandbreite um etwa 30–40 %.
Wichtige Begriffe
- Brutto-Bandbreite: Maximale theoretische Übertragungsrate eines Übertragungsmediums, ohne Berücksichtigung des Protokoll-Overheads.
- Netto-Bandbreite: Effektiv für Nutzdaten verfügbare Bandbreite nach Abzug aller Protokoll- und Steuerungsinformationen auf den jeweiligen Schichten.
Bandbreitenangaben für gängige Netzwerktechnologien
Die Bandbreite bestimmt maßgeblich die Leistungsfähigkeit von Netzwerken. Sie bezeichnet die maximale Datenmenge, die innerhalb eines bestimmten Zeitraums übertragen werden kann, und wird für digitale Netze in der Regel in Bit/s angegeben. Je nach Technologie und Einsatzszenario unterscheiden sich die Bandbreiten erheblich.
Ethernet (LAN)
Ethernet ist der am weitesten verbreitete Standard für lokale Netzwerke (LANs). Die maximal erreichbare Datenrate hängt vom jeweiligen Standard und dem eingesetzten Kabel ab.
| Standard | Max. Datenrate | Hinweise |
|---|---|---|
| 10BASE-T | 10 Mbit/s | Veraltet, heute kaum noch im Einsatz |
| 100BASE-TX (Fast E) | 100 Mbit/s | Noch vereinzelt in Altanlagen |
| 1000BASE-T (Gigabit) | 1 Gbit/s | Gängiger Standard |
| 10GBASE-T | 10 Gbit/s | Data Center, Cat-6a-Kabel nötig |
| 40GBASE-T | 40 Gbit/s | Cat-8-Kabel, primär für Rechenzentren |
| 100GBASE-T | 100 Gbit/s (theoretisch) | Selten, experimentell, Cat-8, spez. Anwendungen |
Glasfaser-Ethernet-Varianten erreichen im Backbone bis zu 400 Gbit/s und mehr. Für Endkund:innen sind maximal 1–10 Gbit/s üblich.
WLAN (Wireless LAN)
Funknetze nach IEEE 802.11 unterscheiden sich je nach Standard deutlich in der maximalen Datenrate. Die tatsächlichen Durchsatzraten liegen teils deutlich darunter (Bruttorate vs. Nettorate).
| Standard | Bruttorate (max.) | Hinweise |
|---|---|---|
| 802.11b | 11 Mbit/s | Veraltet, 2,4 GHz |
| 802.11g | 54 Mbit/s | 2,4 GHz, abwärtskompatibel |
| 802.11n (Wi-Fi 4) | 600 Mbit/s | MIMO (max. 4 Streams), 2,4/5 GHz |
| 802.11ac (Wi-Fi 5) | bis zu 6,9 Gbit/s | Nur 5 GHz, viele Streams/Kanäle, reale Raten meist <2 Gbit/s |
| 802.11ax (Wi-Fi 6) | bis zu 9,6 Gbit/s | Effizient, viele Streams, optimiert für hohe Gerätedichte |
Hinweis: Die genannten Werte sind theoretische Maximalwerte für optimale Bedingungen und maximale Stream-Anzahl.
DSL (Digital Subscriber Line)
DSL nutzt Kupfer-Doppeladern des Telefonnetzes. Die Datenraten hängen vom verwendeten Verfahren und der Leitungslänge ab.
| Variante | Max. Downloadrate | Max. Uploadrate | Hinweise |
|---|---|---|---|
| ADSL | 8 Mbit/s | 1 Mbit/s | Standard-ADSL, abnehmend mit Leitungslänge |
| ADSL2+ | 24 Mbit/s | 1,4 Mbit/s (Annex M: 3,3 Mbit/s) | Annex M für erhöhten Upload erforderlich |
| VDSL/VDSL2 | 100–300 Mbit/s | bis zu 100 Mbit/s | Stark von Leitungslänge abhängig |
| G.fast | bis zu 1 Gbit/s | bis zu 1 Gbit/s | Sehr kurze Distanzen (wenige 100 Meter) |
Glasfaser (Fiber to the Home, FTTH)
Glasfaseranschlüsse bieten die höchsten Bandbreiten für Privat- und Geschäftskunden.
| Angebot | Max. Datenrate | Hinweise |
|---|---|---|
| FTTH/GPON | 1 Gbit/s | Typischer Endkundentarif |
| XGS-PON/Active E | 10 Gbit/s | High-End-Tarife, vereinzelt für Privatkunden verfügbar |
| Backbone/Carrier | 100–400+ Gbit/s | Für Netzbetreiber, nicht für Endkund:innen |
Mobilfunk (Cellular Networks)
Die Geschwindigkeit mobiler Netze variiert stark je nach Generation und Ausbau.
| Generation | Theor. Bruttorate (max.) | Typische Nutzer-Rate | Hinweise |
|---|---|---|---|
| 3G (UMTS/HSPA) | 2–42 Mbit/s | 1–10 Mbit/s | In Europa teils abgeschaltet |
| 4G (LTE, LTE-A) | 150–1000 Mbit/s (LTE-A) | 20–200 Mbit/s | LTE-A (“4G+”) für Gbit/s-Raten nötig |
| 5G | 20 Gbit/s (IMT-2020) | 200–1000 Mbit/s | Nur unter Idealbedingungen >1 Gbit/s erreichbar |
Satelliteninternet
Neue LEO-Satelliten (Starlink u. a.) ermöglichen hohe Bandbreiten und geringe Latenzen.
| Anbieter | Download | Upload | Latenz | Hinweise |
|---|---|---|---|---|
| Starlink | 50–200 Mbit/s | 10–40 Mbit/s | 20–40 ms | Werte variieren, wetterabhängig |
| Klassisch (GEO) | 10–100 Mbit/s | 1–10 Mbit/s | >500 ms | Hohe Latenz, weniger geeignet |
Hinweise zur Praxis
Die tatsächlich erzielbare Bandbreite ist abhängig von:
- Technologiestandard und Ausbaustufe
- Verkabelung und Entfernung (insb. bei DSL)
- Anzahl gleichzeitiger Nutzer:innen
- Umgebungsfaktoren (bei WLAN, Mobilfunk, Satellit)
- Providerseitigem Management (Traffic Shaping, Drosselung)

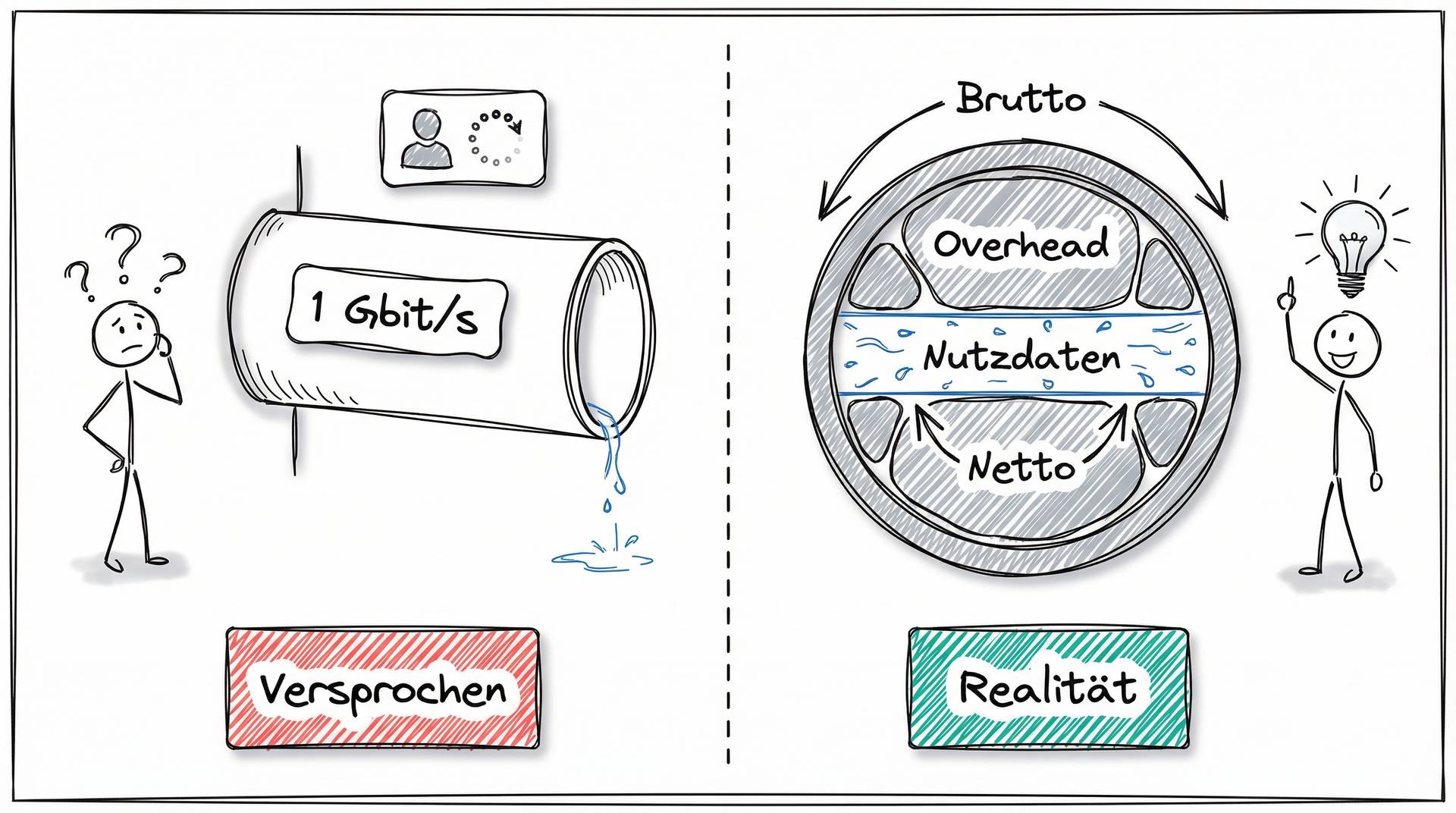

Unterschied zwischen Brutto- und Netto-Bandbreite
Beim Arbeiten mit Netzwerken stößt du schnell auf die Begriffe Brutto-Bandbreite und Netto-Bandbreite. Um diese Konzepte zu verstehen, ist es wichtig, ihren Unterschied und ihre Bedeutung klar zu erkennen.
Brutto-Bandbreite
Die Brutto-Bandbreite bezeichnet die gesamte verfügbare Bandbreite eines Netzwerks ohne jegliche Abzüge. Sie gibt an, wie viele Daten pro Zeiteinheit maximal über eine Verbindung übertragen werden können. Dabei werden jedoch noch keine Protokoll-Overheads berücksichtigt.
Netto-Bandbreite
Die Netto-Bandbreite beschreibt die Bandbreite, die tatsächlich für die Übertragung von Nutzdaten zur Verfügung steht. Dabei wird der sogenannte Overhead abgezogen. Overhead entsteht durch Kopfdaten (Header) und zusätzliche Steuerungsinformationen, die Netzwerkprotokolle wie Ethernet, IP oder TCP zur sicheren und zuverlässigen Datenübertragung hinzufügen.
Aktive Definition:
Die Netto-Bandbreite ergibt sich, wenn das pro Zeiteinheit anfallende Overhead-Volumen von der Brutto-Bandbreite subtrahiert wird.
Bedeutung des Overheads
Jedes Datenpaket enthält neben den Nutzdaten (Payload) zusätzliche Steuerungsinformationen (Overhead), die essenziell sind für:
- Sicherstellung der Integrität der Übertragung
- Zuverlässige Adressierung und Zustellung
- Verwaltung von Metadaten (z. B. Sender, Empfänger, Reihenfolge)
Je höher der Overhead-Anteil, desto weniger Nutzdaten lassen sich effektiv übertragen. Gerade bei kleinen Paketgrößen oder hohen Protokollverschachtelungen kann der Anteil des Overheads erheblich sein.
Beispiele für Overhead
Ethernet
Bei einem Ethernet-Frame entstehen folgende Overhead-Bestandteile:
- Header + Trailer: 18 Bytes (14 B Header + 4 B Frame Check Sequence)
- Preamble + Start-Frame-Delimiter: 8 Bytes
- Inter-Frame-Gap: 12 Bytes
Gesamter physikalischer Overhead pro Frame: 38 Bytes.
Beispielrechnung: Bei 1500 Bytes Nutzdaten:
- Overhead-Anteil: 38 B / (1500 B + 38 B) ≈ 2,47 %
Engpässe in Netzwerken (Bottlenecks)
Engpässe (engl. Bottlenecks) sind kritische Stellen in Netzwerken, an denen die Leistungsfähigkeit des gesamten Systems begrenzt wird. Typische Symptome sind erhöhte Latenz (Verzögerung), Paketverlust und Schwankungen in der Übertragungsqualität (Jitter). Die Identifikation und Behebung solcher Flaschenhälse ist entscheidend, um eine hohe Netzwerkleistung sicherzustellen.
Symptome von Bottlenecks
- Hohe Latenzzeiten (Round-Trip-Time, RTT): Antwortzeiten steigen deutlich an.
- Paketverlust: Datenpakete gehen auf dem Weg verloren.
- Jitter: Unregelmäßige Verzögerungen bei der Übertragung.
- Überfüllte Warteschlangen (Queuing): Pakete werden vor der Übertragung zwischengespeichert, was zu Verzögerungen führt.
Ursachen von Engpässen
- Physikalische Kapazitätsgrenzen: Hardware (Router, Switches, Backbones) und Bandbreite der Leitungen können begrenzt sein.
- Netzwerktopologie und -konfiguration: Fehlerhafte oder ungünstige Netzstruktur, fehlerhafte Routing-Einstellungen.
- Server- und Anwendungslast: Wenn zentrale Server (z. B. Webserver, Datenbankserver) überlastet sind, kann es zu Verzögerungen kommen. Dies betrifft vorrangig die Dienstebene, wirkt sich aber indirekt auf das Netzwerk aus.
- Hohe gleichzeitige Datenlast: Viele parallele Datenströme (etwa Videostreaming, Backups, große Downloads) überlasten einzelne Segmente.
- Paketverlust und Jitter: Neben begrenzter Bandbreite führen auch instabile Verbindungen und Überlast zu Engpässen.
Diagnosetools zur Identifikation
-
Kommandozeilentools:
- Ping: Überprüft Latenz und Paketverlust.
- Traceroute: Ermittelt die Pfade und Verzögerungen zwischen Sender und Empfänger.
- NetFlow/sFlow: Analysiert Datenflüsse im Netzwerk und identifiziert Hotspots.
-
SNMP-basierte Netzwerkmonitore: Überwachen kontinuierlich die Auslastung von Geräten und Schnittstellen.
-
Paketanalysatoren (z. B. Wireshark): Erfassen und analysieren den Datenverkehr detailliert.
-
Leistungstests und Traffic-Generatoren: Simulieren Netzwerklast und überprüfen das Verhalten unter realistischen Bedingungen.
Maßnahmen zur Behebung von Bottlenecks
- Aufrüstung der Hardware: Austausch oder Erweiterung von Routern, Switches und Leitungen mit höherer Leistungsfähigkeit.
- Optimierung der Netzwerktopologie: Anpassung der Struktur, Einführung von Mesh-Architekturen oder Segmentierung.
- Bandbreitenmanagement (Quality of Service, QoS): Priorisierung kritischer Datenströme, Traffic-Shaping und gezielte Bandbreitenzuweisung.
- Server-Load-Balancing: Lastverteilung auf mehrere Server, um Überlast zu vermeiden.
- WAN-Optimierung und Kompression: Einsatz von Datenkompression, deduplizierenden WAN-Optimierern und Caching-Technologien.
- Edge-Caching: Verlagerung von Inhalten näher an den Endnutzer zur Entlastung der Hauptverbindung.
- Regelmäßige Netzwerküberwachung: Permanente Kontrolle, um neue Engpässe frühzeitig zu erkennen und gegenzusteuern.
Zusammenfassung und Ausblick
Zusammenfassung:
Bandbreite im OSI-Kontext
Bandbreite prägt die Leistungsfähigkeit von Netzen. Im OSI-Modell sind vor allem Bitübertragungs- (Layer 1) und Sicherungsschicht (Layer 2) relevant: Layer 1 legt die physische Kapazität fest, Layer 2 reduziert durch Protokoll-Overhead die nutzbare Datenrate.
- Layer 1: Medium und Signaltechnik bestimmen die Brutto-Bandbreite (z. B. Kupfer, Glasfaser, Funk).
- Layer 2: Rahmenbildung, Adressierung und Fehlererkennung erzeugen Overhead; es resultiert die Netto-Bandbreite.
- Begriffe: Bandbreite = maximale Datenmenge pro Zeit; Einheit typischerweise Bit/s.
Brutto- vs. Netto-Bandbreite
Brutto ist die theoretische Maximalrate, Netto die für Nutzdaten verfügbare Rate nach Abzug aller Steuerinformationen.
- Overhead entsteht durch Header/Trailer, Preamble/SFD und Inter-Frame-Gap (u. a. auf Layer 2).
- Aktive Definition: Netto-Bandbreite = Brutto-Bandbreite − Overhead-Volumen pro Zeit.
- Hoher Overhead-Anteil (kleine Pakete, viele Protokollschichten) senkt den effektiven Durchsatz deutlich.
Technologie-Überblick und typische Datenraten
Die Technologie bestimmt die erreichbare Brutto- und Nettorate; reale Werte liegen oft unter den Maxima.
- Ethernet (Kupfer/Glas): 10 Mbit/s bis >400 Gbit/s (Backbone). Cat6 unterstützt 10 Gbit/s über kurze Distanzen.
- WLAN (802.11): 11 Mbit/s (b) bis 9,6 Gbit/s (ax); Nettoraten meist deutlich geringer als Brutto.
- DSL: ADSL bis G.fast (bis 1 Gbit/s), stark leitungs- und distanzabhängig.
- Glasfaser (FTTH/GPON, XGS-PON): 1–10 Gbit/s für Endkund:innen, Carrier-Backbones 100–400+ Gbit/s.
- Mobilfunk: 3G (bis 42 Mbit/s) über 4G/LTE-A (bis ~1 Gbit/s) bis 5G (theoretisch 20 Gbit/s; real 0,2–1 Gbit/s).
- Satellit: LEO (z. B. Starlink) 50–200 Mbit/s bei 20–40 ms; GEO langsamer mit hoher Latenz (>500 ms).
Einflussfaktoren auf die tatsächlich erzielbare Bandbreite
Neben der Technologie wirken Umgebungs- und Betriebsbedingungen auf die Netto-Bandbreite.
- Verkabelung/Entfernung, Störungen (WLAN/Mobilfunk/Satellit), parallele Nutzer:innen, Ausbaustand des Netzes.
- Providerseitiges Management: QoS, Traffic Shaping, Drosselungen.
Ethernet-Overhead (Beispiel)
Ein Ethernet-Frame hat physikalischen Overhead durch diverse Felder und zeitliche Abstände.
- Bestandteile: 18 B Header+Trailer, 8 B Preamble+SFD, 12 B Inter-Frame-Gap → 38 B physikalischer Overhead.
- Beispiel mit 1500 B Nutzdaten: Overhead-Anteil ≈ 38 / (1500 + 38) ≈ 2,47 %.
Netz-Engpässe (Bottlenecks)
Engpässe begrenzen Durchsatz und erhöhen Latenz, Jitter und Paketverlust. Sie entstehen auf Leitungen, Geräten oder durch Lastspitzen.
- Symptome: Hohe RTT, Paketverlust, Jitter, lange Warteschlangen.
- Ursachen: Physische Kapazitätsgrenzen, fehlerhafte Topologie/Konfiguration, Server-Last, viele parallele Flüsse, instabile Verbindungen.
- Analyse-Werkzeuge: Ping, Traceroute, NetFlow/sFlow, SNMP-Monitoring, Paketanalysatoren (z. B. Wireshark), Lasttests/Traffic-Generatoren.
- Maßnahmen: Hardware aufrüsten, Topologie optimieren/segmentieren, QoS/Traffic-Shaping, Load-Balancing, WAN-Optimierung/Kompression, Edge-Caching, kontinuierliches Monitoring.
Erlernte Kompetenzen
Du kannst die Rolle von Layer 1 und Layer 2 für Bandbreite erklären, Brutto und Netto trennen und Overhead-Anteile bewerten. Außerdem ordnest du typische Technologie-Bandbreiten ein, nennst Einflussfaktoren und identifizierst sowie analysierst Bottlenecks mit passenden Werkzeugen.
- Begriffe und Zusammenhänge sicher definieren (Bandbreite, Brutto/Netto, Overhead).
- Technologieabhängige Bandbreiten realistisch einschätzen.
- Symptome/Ursachen von Engpässen systematisch untersuchen und Gegenmaßnahmen ableiten.
Ausblick:
In der nächsten Lerneinheit befassen wir uns mit der Messung und Bewertung vonBandbreite. Dabei schauen wir im Detail auf Themen wie Latenz, Jitter und Paketverlust.
