Definition: OSI-Referenzmodell
Das OSI-Modell (Open Systems Interconnection Model) ist ein standardisiertes Konzept, das die Kommunikation zwischen verschiedenen Computersystemen in sieben Schichten beschreibt. Es dient als Referenz für Netzwerkkommunikation und hilft, die Komplexität in überschaubare Teile zu zerlegen.
Warum ist das OSI-Modell wichtig?
Das OSI-Modell spielt eine entscheidende Rolle in der Netzwerkkommunikation aus folgenden Gründen:
- Standardisierung: Es schafft eine gemeinsame Sprache für Netzwerktechnologien.
- Interoperabilität: Geräte verschiedener Hersteller können miteinander kommunizieren.
- Vereinfachte Fehlersuche: Probleme können leichter einer bestimmten Schicht zugeordnet werden.
- Modularer Aufbau: Einzelne Schichten können unabhängig voneinander weiterentwickelt werden.
Diese Vorteile machen das OSI-Modell zu einem unverzichtbaren Konzept in der modernen Netzwerktechnik.
Welche Grundprinzipien hat das OSI-Modell?
Das OSI-Modell basiert auf vier grundlegenden Prinzipien:
- Schichtenaufbau: Das Modell ist in 7 Schichten unterteilt, jede mit einer spezifischen Funktion.
- Unabhängigkeit: Jede Schicht ist unabhängig von den anderen und kann separat entwickelt werden.
- Standardisierte Schnittstellen: Jede Schicht kommuniziert nur mit den direkt angrenzenden Schichten.
- Abstraktion: Höhere Schichten müssen nicht die Details der unteren Schichten kennen.
Diese Prinzipien ermöglichen eine strukturierte und flexible Herangehensweise an Netzwerkkommunikation.
Das OSI-Modell wurde in den 1970er Jahren entwickelt, um Netzwerkkommunikation zu standardisieren, während TCP/IP in den 1960er und 70er Jahren für das ARPANET entstand und sich als praktischer erwiesen hat. Obwohl das OSI-Modell umfassender ist, setzte sich TCP/IP aufgrund seiner Flexibilität und der weiten Verbreitung des Internets als De-facto-Standard durch. Das OSI-Modell bleibt wichtig, weil es als theoretisches Referenzmodell dient und ein tieferes Verständnis von Netzwerkkonzepten und -protokollen ermöglicht.
Welche Schichten hat das OSI-Modell?
Das OSI-Modell besteht aus sieben Schichten, die von unten nach oben nummeriert sind:
| Schicht | Name | Hauptaufgabe |
|---|---|---|
| 7 | Anwendung | Schnittstelle für Anwendungsprogramme |
| 6 | Darstellung | Datendarstellung und -verschlüsselung |
| 5 | Sitzung | Verwaltung von Verbindungen |
| 4 | Transport | Ende-zu-Ende-Kommunikation |
| 3 | Vermittlung | Routing zwischen Netzwerken |
| 2 | Sicherung | Fehlerkorrektur und Flusskontrolle |
| 1 | Bitübertragung | Physische Übertragung von Bits |
Was passiert in der Bitübertragungsschicht?
Bitübertragungsschicht
Die Bitübertragungsschicht (Physical Layer) ist die unterste Schicht des OSI-Modells und kümmert sich um die tatsächliche physische Übertragung von Daten. Hier geht es um Bits und Bytes, Kabel und Funksignale.
Hauptaufgaben:
- Übertragung von Bits über ein physisches Medium
- Definition von elektrischen und mechanischen Spezifikationen
Beispiele für Technologien in dieser Schicht sind Ethernet-Kabel, USB und Bluetooth. Diese Schicht bildet die Grundlage für alle darüberliegenden Schichten und ist entscheidend für die erfolgreiche Datenübertragung.
Was macht die Sicherungsschicht?
Sicherungsschicht
Die Sicherungsschicht (Data Link Layer) ist die zweite Schicht des OSI-Modells. Sie sorgt dafür, dass Daten zuverlässig zwischen zwei direkt verbundenen Geräten übertragen werden.
Hauptaufgaben:
- Fehlererkennung und -korrektur
- Flusskontrolle
- Adressierung auf Hardwareebene (MAC-Adressen)
Protokolle wie Ethernet und PPP (Point-to-Point Protocol) operieren auf dieser Ebene. Die Sicherungsschicht spielt eine wichtige Rolle bei der Gewährleistung einer fehlerfreien Kommunikation zwischen benachbarten Netzwerkknoten.
Welche Rolle spielt die Vermittlungsschicht?
Vermittlungsschicht
Die Vermittlungsschicht (Network Layer) ist die dritte Schicht des OSI-Modells. Hier wird entschieden, wie Daten ihren Weg durch ein Netzwerk finden.
Hauptaufgaben:
- Routing zwischen verschiedenen Netzwerken
- Logische Adressierung (IP-Adressen)
- Fragmentierung von Datenpaketen
Das bekannteste Protokoll in dieser Schicht ist das Internet Protocol (IP). Router arbeiten hauptsächlich auf dieser Ebene und ermöglichen die Kommunikation zwischen verschiedenen Netzwerken.
Was leistet die Transportschicht?
Transportschicht
Die Transportschicht (Transport Layer) ist die vierte Schicht des OSI-Modells. Diese Schicht stellt sicher, dass Daten vollständig und in der richtigen Reihenfolge ankommen.
Hauptaufgaben:
- Ende-zu-Ende-Kommunikation
- Segmentierung von Daten
- Verbindungsaufbau und -abbau
Die bekanntesten Protokolle in dieser Schicht sind TCP (Transmission Control Protocol) und UDP (User Datagram Protocol). TCP bietet eine zuverlässige, verbindungsorientierte Kommunikation, während UDP eine schnellere, aber weniger zuverlässige verbindungslose Kommunikation ermöglicht.
Was macht die Sitzungsschicht?
Sitzungsschicht
Die Sitzungsschicht (Session Layer) ist die fünfte Schicht des OSI-Modells. Hier werden Verbindungen zwischen Anwendungen aufgebaut, verwaltet und beendet.
Hauptaufgaben:
- Aufbau, Verwaltung und Beendigung von Sitzungen
- Synchronisation des Datenaustauschs
Protokolle wie NetBIOS und RPC (Remote Procedure Call) operieren auf dieser Ebene. Die Sitzungsschicht spielt eine wichtige Rolle bei der Aufrechterhaltung und Koordination von Verbindungen zwischen Anwendungen.
Welche Aufgaben hat die Darstellungsschicht?
Darstellungsschicht
Die Darstellungsschicht (Presentation Layer) ist die sechste Schicht des OSI-Modells. Diese Schicht kümmert sich um die Formatierung und Verschlüsselung von Daten.
Hauptaufgaben:
- Datenkompression und -verschlüsselung
- Umwandlung von Datenformaten
Beispiele für Technologien in dieser Schicht sind JPEG, MPEG und SSL/TLS. Die Darstellungsschicht sorgt dafür, dass Daten in einem Format übertragen werden, das von der Anwendungsschicht verstanden werden kann.
Was leistet die Anwendungsschicht?
Anwendungsschicht
Die Anwendungsschicht (Application Layer) ist die siebte und oberste Schicht des OSI-Modells. Sie stellt Dienste für Anwendungen bereit und interagiert direkt mit dem Benutzer.
Hauptaufgaben:
- Bereitstellung von Netzwerkdiensten für Anwendungen
- Direkte Interaktion mit dem Benutzer
Bekannte Protokolle in dieser Schicht sind HTTP, FTP, SMTP und DNS. Die Anwendungsschicht bildet die Schnittstelle zwischen Netzwerkfunktionen und Benutzeranwendungen.
Teste dein Wissen über die Schichten
Warum ist das OSI-Modell wichtig?
Blank
- Es ist das einzige verwendete Netzwerkmodell
- Es schafft eine gemeinsame Sprache für Netzwerktechnologien
- Es wurde von einer bekannten Firma entwickelt
Antwort
Es schafft eine gemeinsame Sprache für Netzwerktechnologien
Erklärung: Das OSI-Modell ist wichtig, weil es eine gemeinsame Sprache für Netzwerktechnologien schafft und damit Standardisierung, Interoperabilität und vereinfachte Fehlersuche ermöglicht.
Welches der folgenden ist kein Grundprinzip des OSI-Modells?
Blank
- Schichtenaufbau
- Unabhängigkeit
- Zentralisierte Kontrolle
Antwort
Zentralisierte Kontrolle
Erklärung: Das OSI-Modell basiert auf den Prinzipien Schichtenaufbau, Unabhängigkeit, standardisierte Schnittstellen und Abstraktion. Zentralisierte Kontrolle gehört nicht dazu.
Welche Schicht des OSI-Modells ist für die physische Übertragung von Bits zuständig?
Blank
- Anwendungsschicht
- Vermittlungsschicht
- Bitübertragungsschicht
Antwort
Bitübertragungsschicht
Erklärung: Die Bitübertragungsschicht (Physical Layer) ist die unterste Schicht des OSI-Modells und kümmert sich um die tatsächliche physische Übertragung von Daten.
Was ist eine Hauptaufgabe der Transportschicht?
Blank
- Routing zwischen Netzwerken
- Ende-zu-Ende-Kommunikation
- Datendarstellung und -verschlüsselung
Antwort
Ende-zu-Ende-Kommunikation
Erklärung: Die Transportschicht ist für die Ende-zu-Ende-Kommunikation zuständig. Sie stellt sicher, dass Daten vollständig und in der richtigen Reihenfolge ankommen.
Welches Protokoll arbeitet nicht auf der Anwendungsschicht?
Blank
- HTTP
- FTP
- TCP
Antwort
TCP
Erklärung: TCP (Transmission Control Protocol) arbeitet auf der Transportschicht, nicht auf der Anwendungsschicht. HTTP und FTP sind Beispiele für Protokolle der Anwendungsschicht.

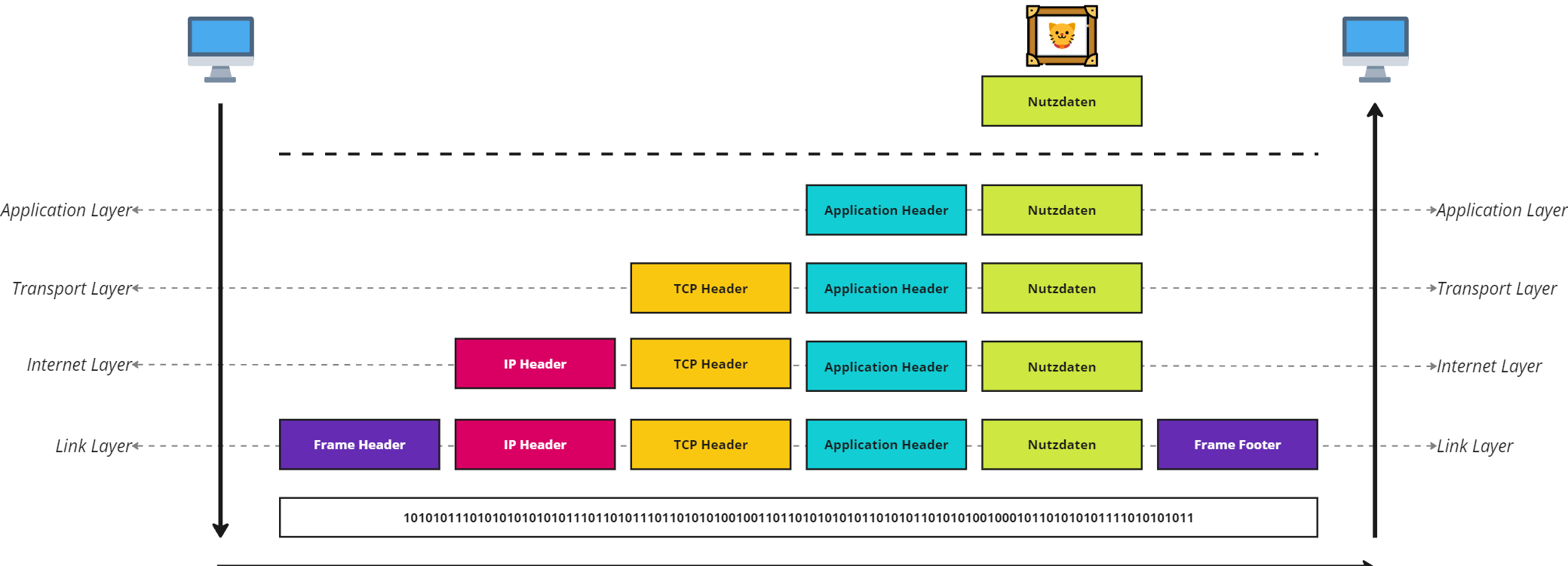

Wie fließen Daten durch das OSI-Modell?
Der Datenfluss im OSI-Modell erfolgt durch Kapselung beim Senden und Dekapselung beim Empfangen:
-
Kapselung: Beim Senden werden Daten von der obersten Schicht zur untersten weitergegeben. Jede Schicht fügt ihre eigenen Kontrollinformationen (Header) hinzu.
-
Dekapselung: Beim Empfangen wird der Prozess umgekehrt. Jede Schicht entfernt ihren Header und gibt die Daten an die nächsthöhere Schicht weiter.
In diesem Beispiel ist der Übertragungsprozess anhand der Schichten des TCP/IP-Modells aufgezeigt, das Prinzip bleibt allerdings gleich, es werden nur andere Schichten dargestellt.
Wie wird das OSI-Modell in der Praxis angewendet?
Das OSI-Modell findet in der Praxis vielfältige Anwendungen, insbesondere bei der Fehlerbehebung in Netzwerken:
- Systematische Fehlersuche: Techniker können Probleme Schicht für Schicht isolieren und beheben.
- Netzwerkdesign: Das Modell dient als Referenz bei der Planung und Implementierung von Netzwerken.
- Produktentwicklung: Hersteller nutzen das Modell als Grundlage für die Entwicklung neuer Netzwerkprodukte.
- Schulung und Ausbildung: Es bietet einen strukturierten Rahmen zum Verständnis von Netzwerkkommunikation.
Beispiel für Fehlerbehebung:
- Schicht 1 (Bitübertragung): Sind alle Kabel richtig angeschlossen?
- Schicht 2 (Sicherung): Funktioniert die Netzwerkkarte ordnungsgemäß?
- Schicht 3 (Vermittlung): Sind die IP-Adressen korrekt konfiguriert?
Diese strukturierte Herangehensweise ermöglicht eine effiziente Problemlösung in komplexen Netzwerkumgebungen.
Wie unterscheidet sich das OSI-Modell vom TCP/IP-Modell?
Das OSI-Modell und das TCP/IP-Modell sind zwei wichtige Konzepte in der Netzwerktechnik, die sich in einigen Punkten unterscheiden:
| OSI-Modell | TCP/IP-Modell |
|---|---|
| 7. Anwendung | 4. Anwendung |
| 6. Darstellung | |
| 5. Sitzung | |
| 4. Transport | 3. Transport |
| 3. Vermittlung | 2. Internet |
| 2. Sicherung | 1. Netzzugang |
| 1. Bitübertragung |
Hauptunterschiede:
- Das TCP/IP-Modell hat nur 4 Schichten im Vergleich zu 7 Schichten im OSI-Modell.
- TCP/IP kombiniert einige OSI-Schichten, insbesondere in der Anwendungsschicht.
- TCP/IP ist stärker auf die praktische Implementierung ausgerichtet, während OSI eher konzeptionell ist.
Trotz dieser Unterschiede bleibt das OSI-Modell ein wichtiges Konzept für das Verständnis und die Analyse von Netzwerkkommunikation.
Warum ist das OSI-Modell in der modernen Netzwerktechnik noch relevant?
Obwohl das TCP/IP-Modell in der Praxis weit verbreitet ist, bleibt das OSI-Modell aus folgenden Gründen relevant:
-
Universelle Sprache: Es bietet eine gemeinsame Terminologie für Netzwerktechniker weltweit.
-
Detaillierte Analyse: Mit 7 Schichten ermöglicht es eine feinere Aufgliederung von Netzwerkfunktionen als TCP/IP.
-
Konzeptionelles Verständnis: Es hilft, die grundlegenden Prinzipien der Netzwerkkommunikation zu verstehen.
-
Produktentwicklung: Hersteller nutzen das Modell als Referenz bei der Entwicklung neuer Netzwerkprodukte.
-
Fehlerbehebung: Es ist ein ausgezeichnetes Tool zur systematischen Problemlösung.
Das OSI-Modell bleibt ein fundamentales Konzept in der Netzwerktechnik, das hilft, komplexe Netzwerke zu verstehen und zu managen. Es bietet einen zeitlosen Rahmen für die Analyse und das Design von Netzwerkkommunikation.
Abschlussquiz
Was passiert beim Prozess der Kapselung im OSI-Modell?
Blank
- Daten werden von der untersten zur obersten Schicht weitergegeben
- Jede Schicht fügt ihre eigenen Kontrollinformationen (Header) hinzu
- Header werden von jeder Schicht entfernt
Antwort
Jede Schicht fügt ihre eigenen Kontrollinformationen (Header) hinzu
Erklärung: Bei der Kapselung werden Daten von der obersten zur untersten Schicht weitergegeben, wobei jede Schicht ihre eigenen Kontrollinformationen (Header) hinzufügt.
Welcher Prozess findet beim Empfangen von Daten im OSI-Modell statt?
Blank
- Kapselung
- Dekapselung
- Fragmentierung
Antwort
Dekapselung
Erklärung: Beim Empfangen von Daten findet der Prozess der Dekapselung statt. Jede Schicht entfernt ihren Header und gibt die Daten an die nächsthöhere Schicht weiter.
Wie wird das OSI-Modell bei der Fehlerbehebung in Netzwerken angewendet?
Blank
- Es wird ignoriert, da es veraltet ist
- Es wird nur für die Planung neuer Netzwerke verwendet
- Techniker können Probleme Schicht für Schicht isolieren und beheben
Antwort
Techniker können Probleme Schicht für Schicht isolieren und beheben
Erklärung: Das OSI-Modell wird bei der Fehlerbehebung genutzt, indem Techniker Probleme systematisch Schicht für Schicht isolieren und beheben können.
Welcher der folgenden Punkte ist kein Hauptunterschied zwischen dem OSI-Modell und dem TCP/IP-Modell?
Blank
- Das TCP/IP-Modell hat weniger Schichten als das OSI-Modell
- Das OSI-Modell ist eher konzeptionell, während TCP/IP praktischer ausgerichtet ist
- Das OSI-Modell wird ausschließlich für drahtlose Netzwerke verwendet
Antwort
Das OSI-Modell wird ausschließlich für drahtlose Netzwerke verwendet
Erklärung: Die Verwendung ausschließlich für drahtlose Netzwerke ist kein Unterschied zwischen den Modellen. Das OSI-Modell wird für alle Arten von Netzwerken verwendet.
Warum ist das OSI-Modell in der modernen Netzwerktechnik noch relevant?
Blank
- Es ist das einzige verwendete Netzwerkmodell
- Es bietet eine universelle Sprache für Netzwerktechniker weltweit
- Es wurde kürzlich aktualisiert und ersetzt TCP/IP
Antwort
Es bietet eine universelle Sprache für Netzwerktechniker weltweit
Erklärung: Das OSI-Modell bleibt relevant, weil es eine universelle Sprache für Netzwerktechniker weltweit bietet und ein fundamentales Konzept für das Verständnis von Netzwerkkommunikation darstellt.
