Drahtlose Netzwerkstandards
In dieser interaktiven Lerneinheit tauchst du in die Welt der drahtlosen Netzwerkstandards ein, mit Fokus auf WLAN-Technologien nach IEEE 802.11. Du lernst die verschiedenen WLAN-Standards, ihre technischen Eigenschaften und Einsatzgebiete kennen und verstehst, wie drahtlose Netzwerke sicher und effizient aufgebaut werden. Diese Kenntnisse sind essentiell für die professionelle Einrichtung und Wartung moderner WLAN-Infrastrukturen im Unternehmensumfeld.
Einführung

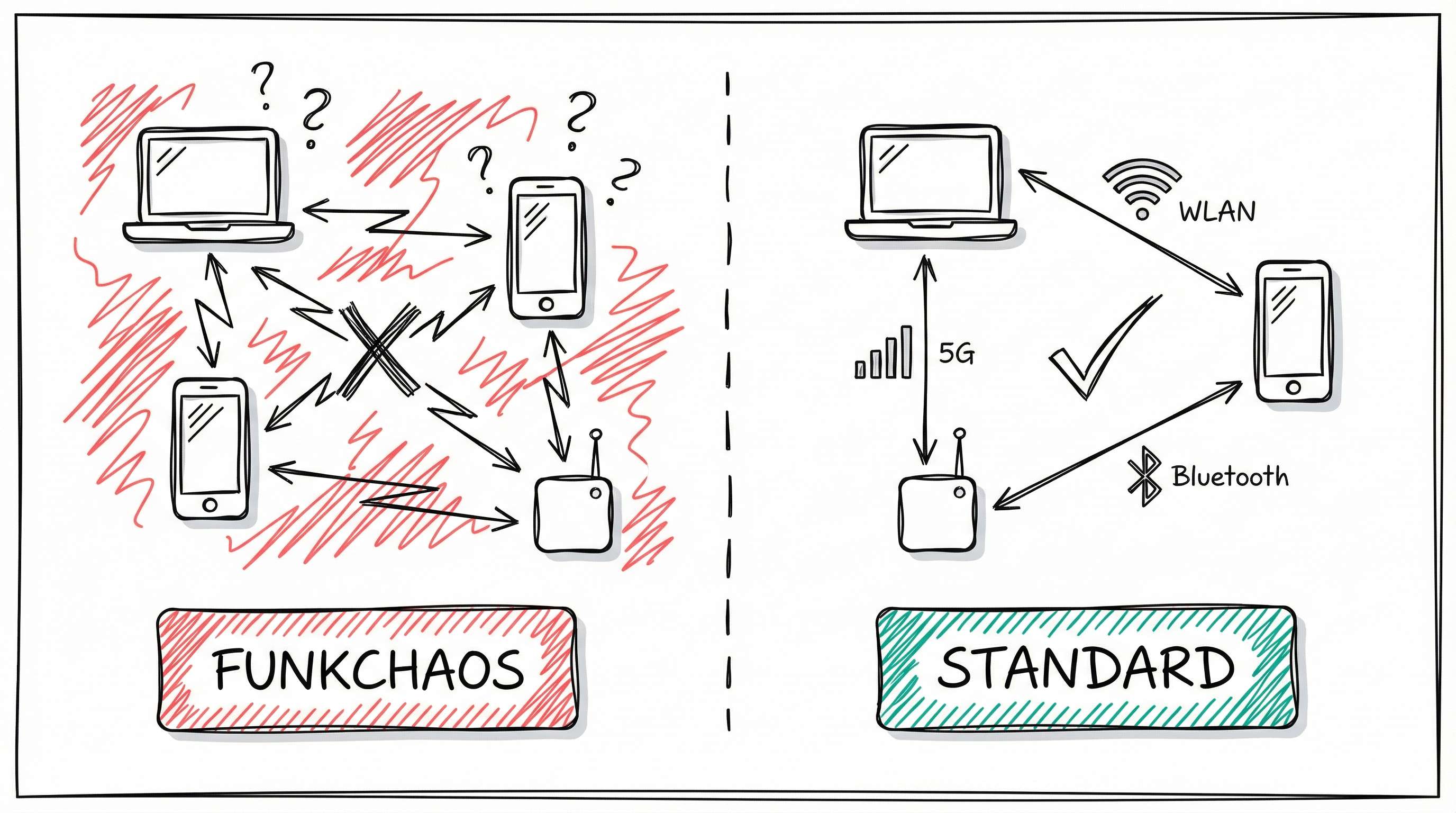

Jeden Tag verbinden sich Milliarden Geräte drahtlos – von der Fitnessuhr bis zur Produktionsanlage. Für Nutzer ist das selbstverständlich, doch im Hintergrund sorgen ausgefeilte technische Standards dafür, dass Daten überall sicher, stabil und schnell übertragen werden. Ohne diese Standards gäbe es Funkchaos, Verbindungsprobleme und Sicherheitslücken.
Welche Regeln und Technologien stecken dahinter? Im nächsten Schritt lernst du die zentralen drahtlosen Netzwerkstandards kennen, die moderne Kommunikation überhaupt erst möglich machen.
Lernziele
Nach dieser Lerneinheit kannst du:
- Zigbee und andere PAN-Technologien in Aufbau, Funktionsweise und Einsatzgebieten klar unterscheiden und gezielt typische Anwendungsbereiche benennen.
- Netzwerktopologien und technische Eigenschaften von Zigbee erläutern, deren Vorteile begründen und praxisrelevante Unterschiede zu Bluetooth, RFID und NFC aufzeigen.
- Mobilfunkstandards (GSM, UMTS, LTE, 5G) in ihrer Entwicklung, Technik und Bedeutung für die mobile Kommunikation erklären und typische Einsatzszenarien zuordnen.
- Energieeffizienz, Netzstruktur und Anwendung von drahtlosen Kommunikationstechnologien bewerten und nachvollziehen, welche Technologie für welchen Einsatzzweck am besten geeignet ist.
Überleitung
Wie genau gelingt es, dass Smartphones, Sensoren und Maschinen nahtlos miteinander kommunizieren? Um das zu verstehen, werfen wir jetzt einen Blick auf die wichtigsten drahtlosen Netzwerkstandards. Wir starten mit dem bekanntesten Standard für lokale Funknetze: WLAN.
WLAN
WLAN steht für Wireless Local Area Network. Mit einem WLAN kannst du Geräte wie Laptops, Smartphones oder IoT-Geräte drahtlos mit einem lokalen Netzwerk oder dem Internet verbinden. Die Grundlage dafür ist die IEEE 802.11-Standardfamilie.
Wichtige Standards
Du triffst in der Praxis häufig auf folgende 802.11-Standards:
- 802.11b: Arbeitet im 2,4-GHz-Band, bietet bis zu 11 Mbps und hat eine hohe Reichweite.
- 802.11g: Ebenfalls 2,4 GHz, bis 54 Mbps, ist schneller als 802.11b.
- 802.11a: Nutzt das 5-GHz-Band, bis zu 54 Mbps, geringere Reichweite, weniger Störungen.
- 802.11n (Wi-Fi 4): Unterstützt 2,4 und 5 GHz, erreicht bis zu 600 Mbps dank MIMO-Technik.
- 802.11ac (Wi-Fi 5): Nutzt nur 5 GHz, bietet hohe Datenraten (über 1 Gbps) und breite Kanäle.
- 802.11ax (Wi-Fi 6): Bessere Effizienz und Leistung in dichten Umgebungen durch neue Technologien wie OFDMA und MU-MIMO.
Technische Merkmale im Überblick
| Standard | Frequenz | Max. Datenrate | Besondere Merkmale |
|---|---|---|---|
| 802.11b | 2,4 GHz | 11 Mbps | Hohe Reichweite, störanfällig |
| 802.11g | 2,4 GHz | 54 Mbps | Schneller, aber gleiche Reichweite |
| 802.11a | 5 GHz | 54 Mbps | Geringere Reichweite, weniger Störungen |
| 802.11n | 2,4/5 GHz | 600 Mbps | MIMO, größere Bandbreite |
| 802.11ac | 5 GHz | >1 Gbps | Breitband, viele parallele Streams |
| 802.11ax | 2,4/5 GHz | >1 Gbps | Hohe Effizienz bei vielen Clients |
Frequenzbänder
- 2,4 GHz: Bietet größere Reichweite und bessere Durchdringung von Wänden, ist aber störanfälliger, da viele Geräte dieses Band nutzen.
- 5 GHz: Ermöglicht höhere Datenraten, weniger Interferenzen, aber kürzere Reichweite.
Sicherheit
Die Sicherheit deines WLANs hängt vom gewählten Verschlüsselungsprotokoll ab:
- WEP ist veraltet und unsicher.
- WPA2 ist aktuell Standard in privaten und geschäftlichen WLANs.
- WPA3 ist der neueste Standard und erhöht die Sicherheit weiter.
Praxis-Tipp: Setze immer auf WPA2 oder besser WPA3, um dein Netzwerk vor Angriffen zu schützen.
Zentrale Begriffe
- SSID: Der Name deines WLAN-Netzes, den du bei der Netzwerksuche auswählst.
- Kanal: Der genaue Frequenzbereich, auf dem dein WLAN funkt. In überfüllten Netzen kann die Wahl eines weniger belegten Kanals die Verbindung verbessern.
Anwendungsbeispiele
- Zuhause: Internetzugang für alle Geräte ohne Kabelsalat.
- Unternehmen: Mobiler Zugriff auf Ressourcen in verschiedenen Gebäudeteilen.
- Hotspots: Öffentliches WLAN in Cafés, Bibliotheken, Flughäfen.
Bluetooth
Bluetooth ist ein Funkstandard für die direkte Verbindung von Geräten über kurze Distanzen. Im Gegensatz zu WLAN ist Bluetooth für den schnellen, unkomplizierten Austausch kleiner Datenmengen optimiert.
Grundprinzipien
- Frequenzbereich: Arbeitet im 2,4-GHz-ISM-Band, wie viele andere Geräte auch.
- Ad-hoc-Verbindung: Geräte bilden ein sogenanntes Piconet – eine kleine Gruppe, in der ein Gerät Master und andere Slave sind. Mehrere Piconets können zu einem Scatternet verbunden werden.
- Frequency Hopping Spread Spectrum (FHSS): Die Geräte wechseln mehrmals pro Sekunde den Kanal, um Störungen und Abhören zu erschweren.
Versionen und Leistungsmerkmale
Neuere Versionen wie Bluetooth 4.0 und 5.0 bieten verbesserte Datenraten, größere Reichweiten und vor allem Bluetooth Low Energy (BLE), was ideal für stromsparende Anwendungen wie Fitness-Tracker ist.
Technische Merkmale im Überblick
| Version | Max. Datenrate | Reichweite | Besonderheiten |
|---|---|---|---|
| 2.0 + EDR | 3 Mbps | bis 10 m (Klasse 2) | Standard Audio |
| 4.0 (BLE) | 1 Mbps | bis 100 m (theoretisch) | Stromsparmodus |
| 5.0 | 2 Mbps | bis 240 m (theoretisch) | Verbesserte Reichweite, höhere Übertragungsgeschwindigkeit |
Sicherheit
- Authentifizierung: Geräte müssen sich bei der Kopplung (Pairing) eindeutig identifizieren.
- Verschlüsselung: Schützt die übertragenen Daten vor dem Zugriff Dritter.
- Neue Versionen adressieren bekannte Schwachstellen (z. B. BlueBorne).
Anwendungsbeispiele
- Kopfhörer, Lautsprecher: Kabelloses Audio-Streaming.
- Smartphones, Wearables: Datenabgleich, Benachrichtigungen.
- Smart Home: Steuerung von Lampen, Sensoren und anderen Geräten.
- Automotive: Freisprecheinrichtungen im Auto, Musikstreaming.
Überblick: WLAN vs. Bluetooth
- WLAN: Höhere Datenraten, größere Reichweite, ideal für Netzwerke und Internetzugang.
- Bluetooth: Geringerer Energiebedarf, kurze Reichweiten, optimiert für direkte Verbindungen und kleine Datenmengen.
Beide Technologien haben die drahtlose Kommunikation im Alltag revolutioniert und ermöglichen flexible, mobile Anwendungen für unterschiedlichste Geräte und Szenarien.
Was ist Zigbee?
Zigbee ist ein Funkstandard für die Kommunikation zwischen kleinen, energieeffizienten Geräten. Du findest Zigbee vor allem in Smart Homes, der Industrie und der Medizintechnik. Zigbee basiert auf dem Standard IEEE 802.15.4 und nutzt meist das 2,4-GHz-Band (alternativ: 868 MHz oder 915 MHz). Typisch sind niedrige Datenraten (bis 250 kbps) und kurze Reichweiten – ideal für einfache Steuerungs- und Sensordaten.
Netzwerktopologien
- Stern: Alle Geräte funken mit einem zentralen Koordinator.
- Mesh: Geräte kommunizieren direkt oder über Zwischenstationen. So wächst das Netz flexibel und kann Störungen selbst ausgleichen.
- Baum: Mischung aus Stern- und Mesh-Struktur.
Was ist Zigbee?
Eigenschaften und Vorteile
- Niedriger Stromverbrauch: Lange Batterielaufzeiten, geeignet für Geräte, die selten Daten senden.
- Sicherheit: AES-128-Verschlüsselung und zentrale Schlüsselverwaltung sorgen für Schutz.
- Skalierbarkeit: Bis zu 65.536 Geräte sind theoretisch möglich, praktisch werden deutlich weniger genutzt.
- Typische Anwendungen: Smart Home (Licht, Heizung), Industrieautomation, drahtlose medizinische Überwachung.
Weitere PAN-Technologien im Vergleich
- Bluetooth: Schnelle, direkte Verbindung für kurze Distanzen, z. B. für Audio- oder Datenaustausch.
- RFID: Dient der Identifikation per Funk, kein Netzwerkprotokoll, nur punktueller Datenaustausch.
- NFC: Kommunikation über sehr kurze Strecken, z. B. beim kontaktlosen Bezahlen.
Unterschiede
Zigbee ist für große Netze mit vielen, wenig stromhungrigen Sensoren und flexibler Netzstruktur gemacht. Bluetooth verbindet meist nur wenige Geräte direkt und überträgt mehr Daten. RFID/NFC dienen primär der Identifikation – sie bauen kein eigenes Netzwerk auf.
Mobilfunkstandards
GSM (2G)
Mit GSM begann die digitale Mobilfunkära. Erstmals wurden Sprache und SMS digital und zuverlässig übertragen. GSM nutzt TDMA (Time Division Multiple Access): Jeder Nutzer erhält Zeitschlitze im Frequenzband. Datenraten sind gering – für SMS und einfache Telefonie ausreichend.
UMTS (3G)
UMTS brachte mobiles Internet und Videoanrufe. Dank WCDMA (Wideband Code Division Multiple Access) können viele Nutzer gleichzeitig dasselbe Band nutzen – jeder bekommt einen eigenen Code. Das brachte erstmals akzeptable Datenraten für Web und Multimedia.
Mobilfunkstandards
LTE (4G)
Mit LTE wurde das mobile Internet deutlich schneller und zuverlässiger. Im Downlink kommt OFDMA (Orthogonal Frequency Division Multiple Access) zum Einsatz – das sorgt für hohe Effizienz und Geschwindigkeit. Der Uplink nutzt SC-FDMA – spart Energie auf deinem Smartphone. Typische Anwendungen: Streaming, Cloud-Dienste, Online-Gaming.
5G
5G ist das aktuelle High-End: sehr hohe Bandbreiten, extrem kurze Verzögerungen und Unterstützung für viele Geräte gleichzeitig. Neue Technologien wie Massive MIMO (viele Antennen), Beamforming (gezieltes Senden) und mmWave (sehr hohe Frequenzen) eröffnen Anwendungen wie autonomes Fahren, Industrie 4.0 und Telemedizin. Die Reichweite der Funkzellen sinkt, dafür wächst die Zahl möglicher Geräte und Anwendungen.
Vergleich der Mobilfunkgenerationen
| Standard | Generation | Zugriffsverfahren | Hauptmerkmale |
|---|---|---|---|
| GSM | 2G | TDMA | Sprache, SMS, geringe Datenrate |
| UMTS | 3G | WCDMA | Höhere Datenraten, Videotelefonie |
| LTE | 4G | OFDMA (Downlink), SC-FDMA (Uplink) | Schnelles Internet, niedrige Latenzen |
| 5G | 5G | Massive MIMO, Beamforming, mmWave | Extrem hohe Datenraten, kurze Latenz, IoT-Support |
Praxisbeispiele
- GSM: Klassische Sprach- und SMS-Dienste, Notfallkommunikation.
- UMTS: Videotelefonie, mobiles Web (erste Apps und Browser).
- LTE: HD-Streaming, mobiles Arbeiten, Cloud-Zugriff.
- 5G: Autonomes Fahren, Smart City, Telemedizin, Industrieautomation.
Zusammenfassung und Ausblick
Zusammenfassung:
Zigbee und andere PAN-Technologien
- Zigbee ist ein drahtloser Kommunikationsstandard auf Basis von IEEE 802.15.4, der für energieeffiziente, kostengünstige Netzwerke mit niedriger Datenrate entwickelt wurde. Typische Anwendungen sind Smart Homes, Industrieautomatisierung und medizinische Sensorik.
- Netzwerktopologien: Zigbee unterstützt Stern-, Baum- und besonders Mesh-Netze. Mesh-Topologien sorgen für hohe Reichweite und Ausfallsicherheit, indem Daten von Gerät zu Gerät weitergeleitet werden.
- Technische Eigenschaften: Zigbee arbeitet meist im 2,4-GHz-Band und überträgt maximal 250 kbps. Lange Batterielaufzeiten werden durch geringe Datenraten, Duty-Cycle und Schlafmodi ermöglicht.
- Sicherheit: Die Kommunikation ist mit AES-128 verschlüsselt, das Schlüsselmanagement übernimmt ein Trust Center.
- Skalierbarkeit: Theoretisch sind über 65.000 Geräte pro Netzwerk adressierbar.
- Vergleich zu anderen PAN-Technologien:
- Bluetooth: Für kurze Reichweiten, Peer-to-Peer- oder kleine Netzwerke mit höheren Datenraten, z. B. Audioübertragung.
- RFID/NFC: Für Identifikation und punktuellen Datenaustausch, keine echten Netzwerke.
- Wesentliche Abgrenzung: Zigbee eignet sich für weitläufige, stromsparende Sensor-/Aktornetze. Bluetooth ist für schnellere Punkt-zu-Punkt-Verbindungen konzipiert, RFID/NFC für den reinen Austausch kleiner Datenmengen oder Identifikation.
Mobilfunkstandards
- GSM (2G): Erster digitaler Standard für mobile Sprach- und SMS-Kommunikation. Arbeitet mit TDMA und ermöglicht nur geringe Datenraten.
- UMTS (3G): Einführung von mobilen Datendiensten wie Web und Videoanrufen. Nutzt WCDMA für höhere Datenraten und parallele Nutzung durch viele Nutzer.
- LTE (4G): Deutlich gesteigerte Datenraten und geringere Latenzen durch OFDMA (Downlink) und SC-FDMA (Uplink). Voraussetzung für mobile HD-Anwendungen, Cloud und Streaming.
- 5G: Ermöglicht sehr hohe Bandbreiten, extrem niedrige Latenzen und die Anbindung großer Gerätedichten. Schlüsseltechnologien sind Massive MIMO, Beamforming und mmWave-Frequenzen. Anwendungen sind u. a. autonomes Fahren, Industrie 4.0 und Echtzeit-Kommunikation.
- Vergleich: Jede Mobilfunkgeneration erweitert Reichweite, Geschwindigkeit und Einsatzmöglichkeiten. Während GSM noch für Sprache und SMS ausreichte, ermöglichen LTE und 5G anspruchsvolle Dienste und die Einbindung vieler Geräte im Internet der Dinge.
Ausblick:
Im nächsten Abschnitt beschäftigst du dich mit der Praxis: Du lernst, wie typische Verkabelungsstandards umgesetzt werden und worauf es bei der Installation von Netzwerkkabeln ankommt. Dabei geht es nicht nur um Normen und Anschlussschemata, sondern auch um häufige Fehlerquellen und effektives Troubleshooting. Du erfährst, wie du typische Probleme beim Aufbau und Test von Netzwerkinfrastrukturen gezielt erkennen und beheben kannst.
