Einführung und Grundlagen
In dieser Einstiegslektion lernst du die grundlegenden Konzepte der Netzwerktopologie und die wichtigsten Netzwerkgeräte kennen. Du verstehst, wie verschiedene Komponenten wie Router, Switches und Endgeräte in einem Netzwerk zusammenarbeiten und welche Rolle sie bei der Datenübertragung spielen. Diese Grundlagen sind essentiell für das spätere Verständnis von Routing-Prozessen und deren praktische Umsetzung im Netzwerkbetrieb.
Einführung

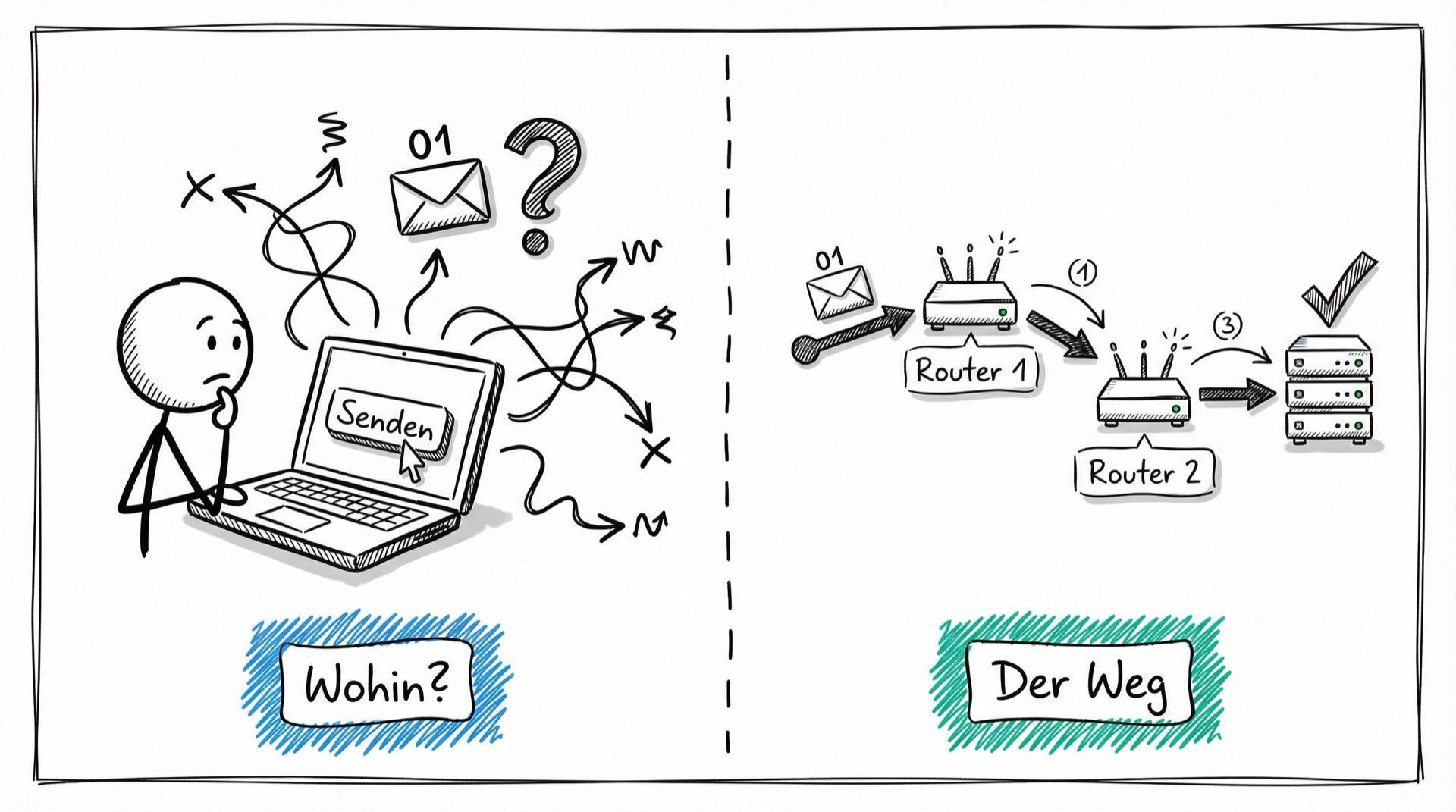

Jeden Tag schickst du Nachrichten, streamst Videos oder arbeitest gemeinsam an Dokumenten - alles passiert über Netzwerke. Aber hast du dich schon einmal gefragt, was mit deinen Daten eigentlich geschieht, sobald du auf “Senden” klickst?
Wie finden sie den Weg durch unzählige Geräte und Leitungen, ohne unterwegs verloren zu gehen oder abgefangen zu werden? Hinter diesem scheinbar einfachen Vorgang steckt ein ausgeklügeltes System aus Komponenten und Regeln.
Lernziele
Nach dieser Lerneinheit kannst du:
- die grundlegenden Komponenten eines Netzwerks (Knoten, Subnetz, Router, Switch) benennen und ihre Aufgaben im Netzwerk beschreiben.
- den Unterschied zwischen Routing und Forwarding erklären und die jeweiligen Prozesse einem Netzwerkmodell (OSI/TCP-IP) korrekt zuordnen.
- verschiedene Routing-Strategien (statisch vs. dynamisch, Intra-AS vs. Inter-AS) unterscheiden und ihre jeweiligen Vor- und Nachteile für verschiedene Netzwerkszenarien begründen.
- den Nutzen von Routing für Skalierbarkeit, Performance, Sicherheit und Interoperabilität von Netzwerken nachvollziehen und an einem einfachen Beispiel erläutern.
Überleitung
Bevor du verstehst, wie Daten gezielt gesteuert und geschützt werden, brauchst du einen klaren Überblick über den Aufbau eines Netzwerks und die Rolle der einzelnen Geräte. Damit hast du das nötige Fundament, um die Abläufe hinter jeder Datenübertragung Schritt für Schritt nachvollziehen zu können.
Überblick: Netzwerktopologie und Geräte
Ein Netzwerk besteht aus mehreren verbundenen Knoten. Ein Knoten ist ein physischer oder virtueller Endpunkt im Netzwerk, wie zum Beispiel ein Computer, Server, Netzwerkdrucker, Router oder Switch. Jeder Knoten kann Daten senden und empfangen. Damit Datenpakete ihr Ziel schnell und sicher erreichen, muss für jedes Paket der beste Weg – also die optimale Route – gefunden werden.
Die Rolle des Routers
Ein Router ist ein spezialisiertes Netzwerkgerät, das den Datenverkehr zwischen Netzwerken steuert. Seine Hauptaufgabe: Pakete analysieren und je nach Zieladresse gezielt weiterschicken. Router verwenden dazu sogenannte Routingtabellen. Diese Tabellen enthalten alle bekannten Netzwerke und die jeweils besten Routen dorthin. Oft sind dabei mehrere Zwischenstationen (sogenannte Hops) nötig, bis das Zielnetzwerk erreicht ist.
Wichtig:
Router arbeiten aktiv im Netzwerk und treffen laufend Entscheidungen, wie Datenpakete am schnellsten und sichersten zum Ziel kommen.
Die Notwendigkeit von Routing
Skalierbarkeit und Komplexitätsmanagement
Ohne Routing wären Netzwerke zu groß und unübersichtlich. Routing ermöglicht die Aufteilung großer Netzwerke in Subnetze. Ein Subnetz ist ein Teilnetz, das größere Netzwerke in kleinere, logisch getrennte Einheiten zerlegt. Das macht Verwaltung und Fehlerbehebung deutlich einfacher und erhöht die Skalierbarkeit des Netzwerks.
Optimierung des Datenflusses
Router bestimmen anhand verschiedener Metriken (z. B. Anzahl Hops, Bandbreite, Latenz, Auslastung) den optimalen Weg für jedes Paket. So können Übertragungszeiten verkürzt und Engpässe vermieden werden.
Die Notwendigkeit von Routing
Fehlerisolierung und Netzwerkstabilität
Tritt in einem Segment ein Fehler auf, bleibt der Rest des Netzwerks meist unbeeinträchtigt. Router können alternative Routen wählen, falls ein Pfad ausfällt. Das erhöht die Stabilität und Verfügbarkeit des Netzwerks.
Sicherheit
Gezieltes Routing ermöglicht es, an bestimmten Punkten Sicherheitsmechanismen einzusetzen: Firewalls, Access Control Lists (ACLs) und Intrusion Detection Systeme (IDS) lassen sich so effizient positionieren, um Bedrohungen abzuwehren.
Interoperabilität
Routing macht es möglich, unterschiedliche Netzwerktechnologien und Protokolle miteinander zu verbinden. Beispielsweise können lokale Netzwerke (LANs) und Weitverkehrsnetze (WANs) problemlos miteinander kommunizieren.
Einordnung: Routing im OSI-Modell
Um zu verstehen, wo Routing technisch angesiedelt ist, lohnt sich der Blick auf die gängigen Netzwerkmodelle.
OSI-Modell (Schichtenmodell)

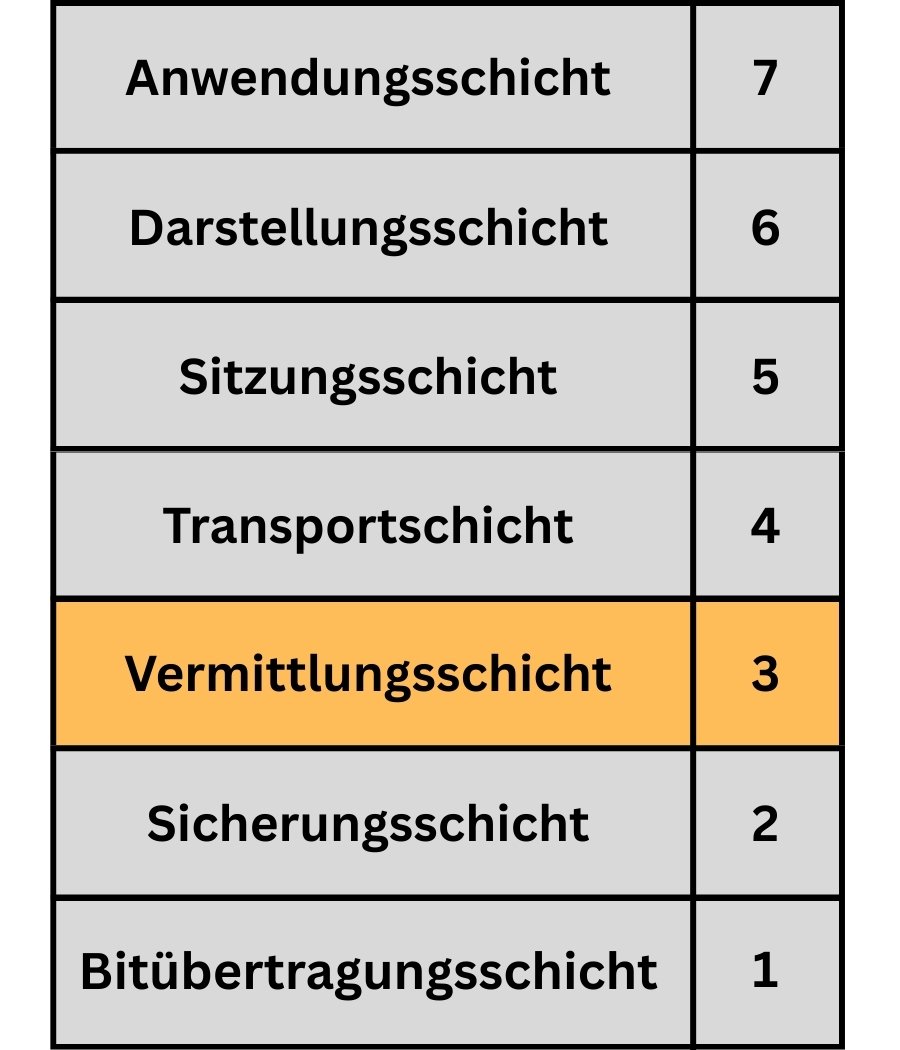

Das OSI-Modell unterteilt die Netzwerkkommunikation in sieben Schichten:
Routing findet auf Schicht 3 (Vermittlungsschicht) statt. Hier werden IP-Adressen vergeben, Pakete weitergeleitet und die beste Route durch das Netzwerk bestimmt.
Hinweis: Die Sicherungsschicht (Schicht 2) ist für das Switching (also das Weiterleiten von Frames innerhalb eines lokalen Netzwerks) zuständig. Router arbeiten auf der Vermittlungsschicht, Switches auf der Sicherungsschicht.
Einordnung: Routing im TCP/IP-Stack

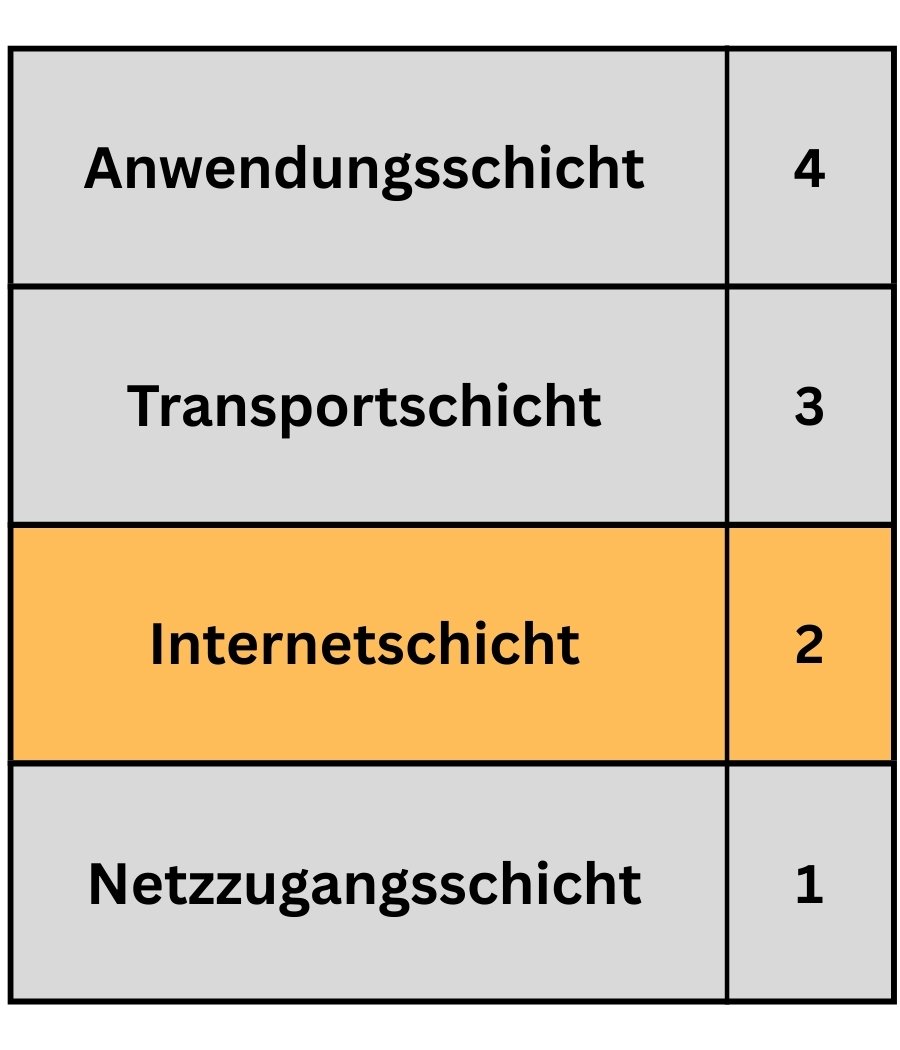

Das praxisrelevantere TCP/IP-Modell besteht aus vier Schichten:
Routing wird hier in der Internetschicht (Internet Layer) abgebildet. Zentral ist das Internet Protocol (IP), das Adressierung und Wegfindung übernimmt.
Überleitung

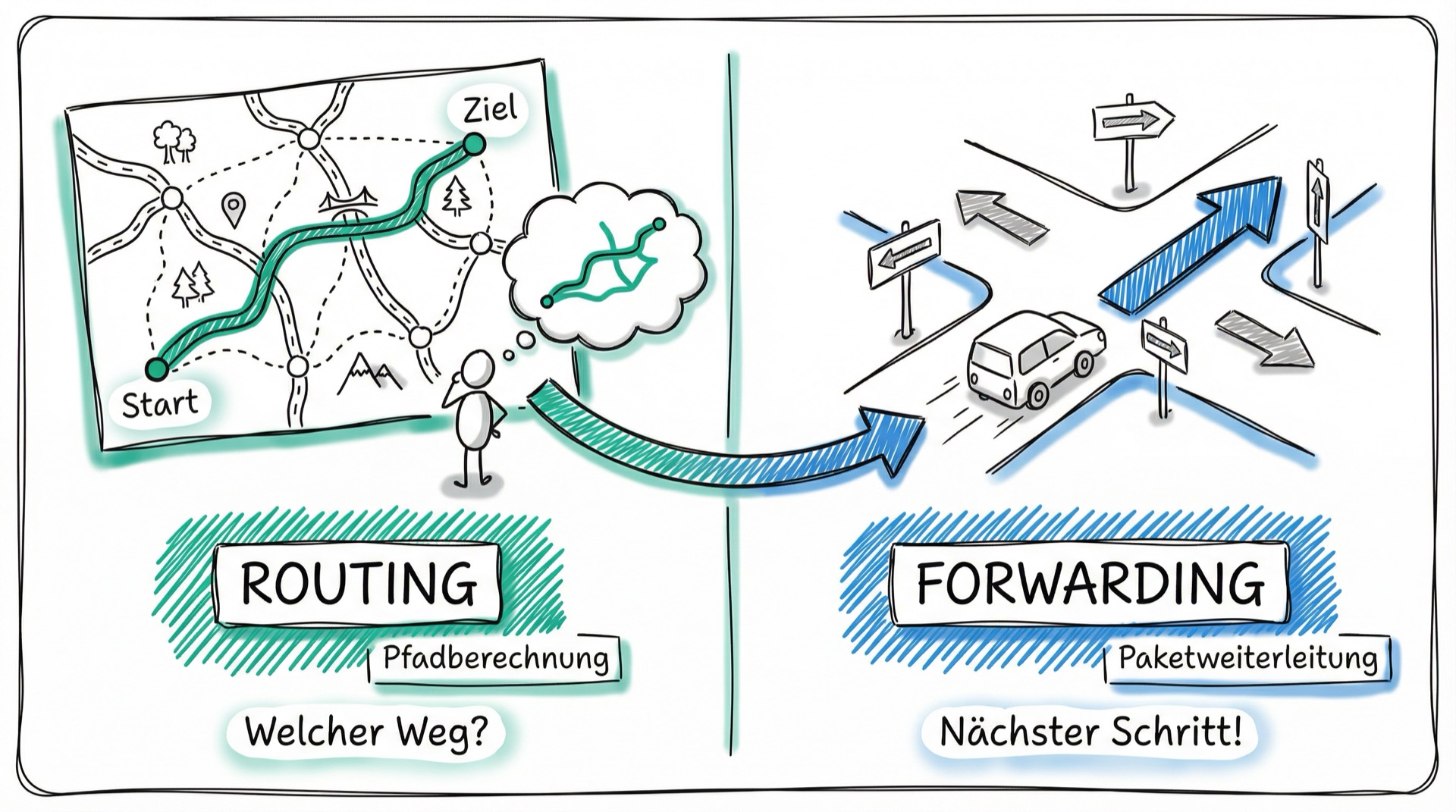

Stell dir vor, du planst eine Reise: Du wählst zuerst auf einer Karte die beste Strecke (Routing), aber unterwegs musst du an jedem Knotenpunkt tatsächlich abbiegen und den nächsten Abschnitt fahren (Forwarding). In Computernetzwerken übernimmt ein Router beide Aufgaben – aber sie sind technisch klar voneinander getrennt.
Routing: Die strategische Pfadberechnung
Routing ist der Prozess, bei dem festgelegt wird, über welchen Weg Datenpakete vom Sender zum Empfänger gelangen. Routing findet auf der Vermittlungsschicht (Layer 3) statt. Der Router nutzt Routingprotokolle und verschiedene Metriken, um den besten Pfad zu bestimmen.
Wichtige Aspekte von Routing
- Routing entscheidet, welcher Weg von einem Netzwerk zum anderen genutzt wird.
- Dynamisches Routing: Router passen ihre Tabellen automatisch an Netzwerkänderungen an (z. B. Ausfall, Überlastung).
- Statisches Routing: Ein Administrator trägt die Routen manuell ein – Änderungen erfolgen nur per Hand.
- Routingprotokolle wie OSPF, BGP oder RIP legen fest, wie Router Informationen über erreichbare Netze austauschen.
Begriffsklärung:
Ein Autonomes System (AS) ist ein Netz, das unter einer einheitlichen Routing-Policy verwaltet wird und als eigenständige Einheit im Internet auftritt.
Forwarding: Die operative Paketweiterleitung
Forwarding (Paketweiterleitung) beschreibt die eigentliche Umsetzung: Der Router bekommt ein Datenpaket und entscheidet anhand seiner Routingtabelle, über welchen Ausgangsport (Interface) er es weiterleiten soll.
Wichtige Aspekte von Forwarding
- Forwarding ist die unmittelbare technische Aktion eines Routers, Pakete zum nächsten Ziel zu schicken.
- Es basiert immer auf der aktuellen Routingtabelle, die zuvor durch das Routing befüllt wurde.
- Forwarding ist lokal, schnell und determiniert – hier wird nicht mehr überlegt, sondern gehandelt.
Merke:
Routing ist die Planung, Forwarding die Durchführung.
Routing-Strategien im Überblick
Statisches Routing
Beim statischen Routing trägt ein Administrator alle Routen manuell ein. Die folgende Tabelle zeigt die wichtigsten Vor- und Nachteile:
| Vorteile | Nachteile |
|---|---|
| Einfaches, kontrollierbares Verhalten | Nicht skalierbar für große oder sich oft ändernde Netzwerke |
| Kein zusätzlicher Bandbreitenbedarf für Routingprotokoll-Verkehr | Jede Änderung erfordert manuellen Eingriff |
| Geringe Angriffsfläche für Routing-Manipulationen | Keine automatische Reaktion auf Ausfälle |
Statisches Routing eignet sich daher besonders für kleine, überschaubare Netzwerke mit stabiler Struktur.
Dynamisches Routing
Dynamische Routingprotokolle wie OSPF oder RIP sorgen dafür, dass Router selbstständig neue Routen finden, wenn sich das Netzwerk ändert. Die folgende Tabelle fasst die Eigenschaften zusammen:
| Vorteile | Nachteile |
|---|---|
| Automatische Anpassung an Änderungen | Mehr Netzwerkverkehr durch Routing-Updates |
| Geeignet für große, komplexe Netzwerke | Komplexere Einrichtung |
| Geringerer manueller Wartungsaufwand | Sicherheitsrisiken durch Akzeptieren externer Routing-Informationen |
Dynamisches Routing ist die bevorzugte Wahl für größere Unternehmensnetze und Umgebungen, die sich häufig ändern.
Intra-AS- und Inter-AS-Routing
- Intra-AS-Routing (IGPs):
Routing innerhalb eines Autonomen Systems, z. B. mit OSPF oder RIP. Ziel: Optimale interne Vernetzung. - Inter-AS-Routing (EGPs):
Routing zwischen verschiedenen Autonomen Systemen, z. B. mit BGP. Ziel: Steuerung des Datenaustauschs zwischen Organisationen oder Providern.

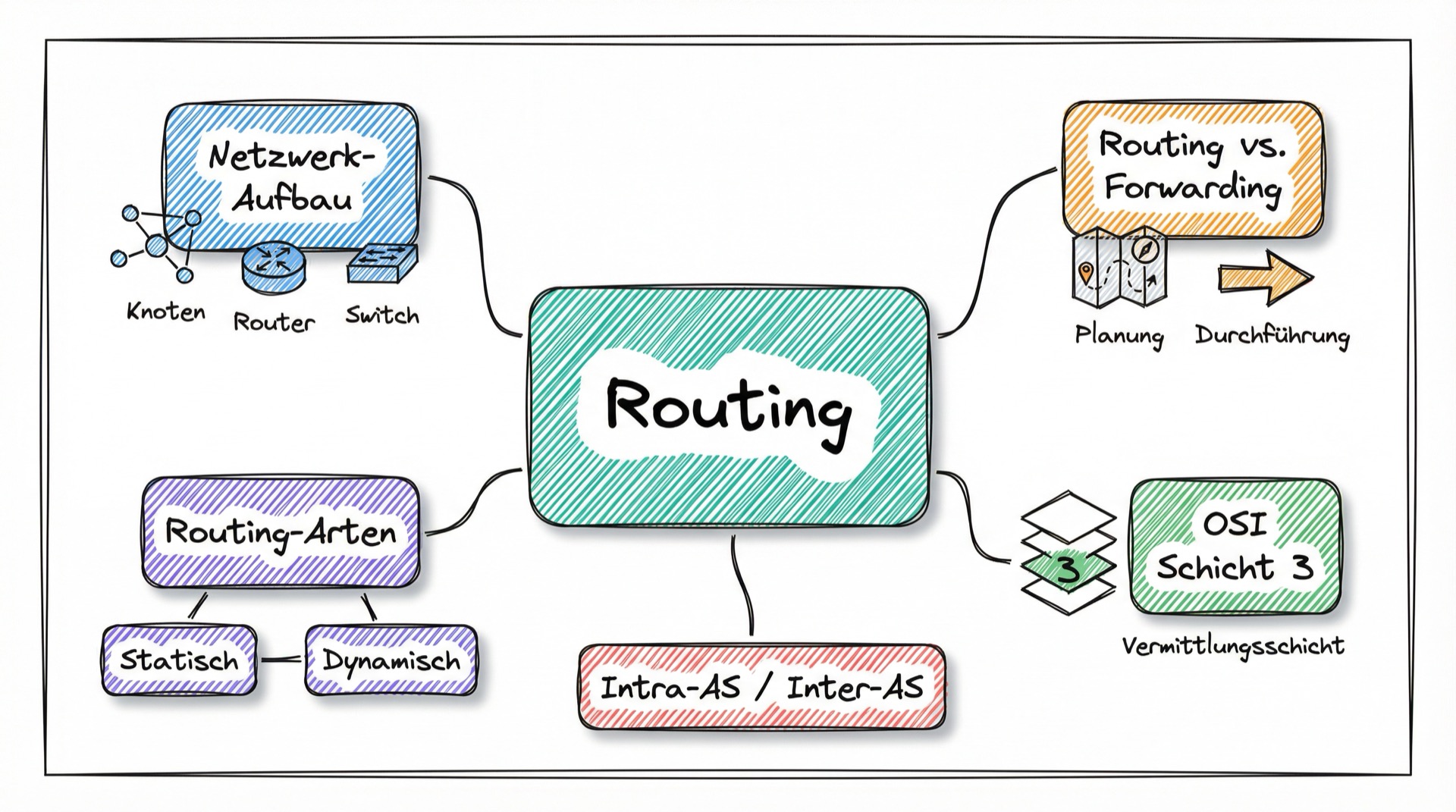

Zusammenfassung
Zusammenfassung:
In dieser Lerneinheit hast du zentrale Konzepte der Netzwerkarchitektur kennengelernt - vom Aufbau eines Netzwerks bis zu den Mechanismen, die den Datenverkehr effizient und sicher steuern.
Netzwerktopologie und Geräte
- Ein Netzwerk besteht aus mehreren Knoten (z. B. Computer, Server, Router, Switches), die Daten austauschen.
- Router sind spezialisierte Geräte, die den Datenverkehr zwischen Netzwerken lenken und für die Auswahl des besten Wegs verantwortlich sind.
- Die Einteilung von Netzwerken in Subnetze ermöglicht es, große Netzwerke effizient zu verwalten und zu skalieren.
- Routing ist unerlässlich für Performance, Fehlerisolierung, Sicherheit und die Interoperabilität verschiedener Netzwerke.
Routing vs. Forwarding
- Routing ist der strategische Prozess, bei dem auf Basis von Routingtabellen und Protokollen wie OSPF oder BGP der beste Pfad für Daten festgelegt wird. Routing findet auf Layer 3 (Vermittlungsschicht) statt.
- Forwarding ist die konkrete, operative Umsetzung dieser Strategie: Pakete werden auf Basis der Routingtabelle zum richtigen Ausgangsport weitergeleitet.
- Während Routing die “Intelligenz” der Wegwahl darstellt, sorgt Forwarding für die technische Ausführung der Weiterleitung.
Routing-Strategien
- Statisches Routing: Routen werden manuell eingetragen und bleiben bis zur Änderung unverändert. Gut für kleine, statische Netze, aber nicht flexibel bei Veränderungen.
- Dynamisches Routing: Routingprotokolle sorgen für automatische Anpassung an Netzwerkänderungen - ideal für große, komplexe und sich verändernde Netze.
- Unterschied zwischen Intra-AS-Routing (innerhalb eines Autonomen Systems, z. B. mit OSPF) und Inter-AS-Routing (zwischen verschiedenen Autonomen Systemen, z. B. mit BGP).
Einordnung in Netzwerkmodelle
- Routing findet im OSI-Modell auf der Vermittlungsschicht (Layer 3) und im TCP/IP-Modell in der Internetschicht statt.
- Der Unterschied zu Switches: Switches arbeiten auf Layer 2 (Sicherungsschicht) und sind für das lokale Weiterleiten innerhalb eines Subnetzes zuständig.
Fazit:
Routing und Forwarding sind zentrale Prozesse für jede Netzwerkinfrastruktur. Routing sorgt für die optimale Wegwahl und damit für effizienten, sicheren und stabilen Datenverkehr. Forwarding setzt diese Entscheidungen technisch um. Unterschiedliche Routing-Strategien ermöglichen es, Netzwerke individuell auf die jeweiligen Anforderungen und die Größe der Umgebung anzupassen.
