Einführung in USV-Systeme
In dieser Einführungslektion lernst du die grundlegende Bedeutung und Funktionsweise von unterbrechungsfreien Stromversorgungssystemen (USV) kennen. Du verstehst, warum USV-Systeme für den sicheren Betrieb von IT-Infrastrukturen unverzichtbar sind und welche kritischen Aufgaben sie bei Stromausfällen oder Spannungsschwankungen übernehmen. Diese Basis-Kenntnisse sind entscheidend für alle weiteren praktischen Aufgaben im Bereich der USV-Systeme, von der Planung bis zur Installation.
Einführung
Stell dir vor: Du bist für die Server eines mittelständischen Unternehmens verantwortlich. Plötzlich flackert das Licht im Gebäude, der Strom ist für eine Sekunde weg. Während die meisten PCs neu starten, laufen die Server im Rack ungestört weiter. Kurz darauf erhältst du eine automatische E-Mail-Benachrichtigung: “Netzstörung erkannt. USV auf Batteriebetrieb.”
Was genau ist in diesem Moment passiert und welche Technologie hat gerade einen potenziellen Datenverlust und stundenlange Wiederherstellungsarbeit verhindert?
Die Antwort auf die Eingangsfrage liegt in der Technologie, die wir heute behandeln: der unterbrechungsfreien Stromversorgung, kurz USV. Sie ist die Komponente, die den Unterschied zwischen einem reibungslosen Betrieb und einem katastrophalen Systemausfall ausmacht.
Lernziele
Nach dieser Lerneinheit kannst du:
- Erklären, was eine unterbrechungsfreie Stromversorgung (USV) ist und welche grundlegenden Schutzfunktionen sie bietet.
- Das Doppelwandler-Prinzip einer Online-USV mit seinen Hauptkomponenten (Gleichrichter, Wechselrichter, Batterie) beschreiben.
- Die Notwendigkeit von USV-Anlagen in verschiedenen kritischen Infrastrukturen wie Rechenzentren oder Krankenhäusern begründen.
Überleitung
In dieser Lerneinheit beschäftigen wir uns mit Systemen, die eine konstante und saubere Stromversorgung für kritische IT-Systeme sicherstellen. Du wirst lernen, wie eine unterbrechungsfreie Stromversorgung funktioniert und warum sie für den Betrieb von Rechenzentren oder Serverräumen unverzichtbar ist.
Was ist eine unterbrechungsfreie Stromversorgung (USV)?
Eine unterbrechungsfreie Stromversorgung, oft mit der englischen Abkürzung UPS (Uninterruptible Power Supply) bezeichnet, ist ein System, das die Stromversorgung für angeschlossene Geräte sicherstellt. Ihre Aufgabe geht jedoch über die reine Überbrückung von Stromausfällen hinaus. Sie schützt empfindliche Elektronik auch vor diversen Störungen aus dem öffentlichen Stromnetz.
Quelle: Work With Sounds – Own work, CC BY-SA 4.0, https://commons.wikimedia.org/w/index.php?curid=37363259)
Für den bestmöglichen Schutz wird häufig ein bestimmter Typ eingesetzt: die Online-USV.
USV vs. Netz-Ersatzanlage: Der entscheidende Unterschied
Eine USV ist keine Dauerstromversorgung. Ihr primärer Zweck ist es, ein zeitlich begrenztes Fenster (typisch 5-30 Minuten) zu schaffen, um kritische Systeme geordnet herunterzufahren.
Unterschied zur Netz-Ersatzanlage (NEA):
| Merkmal | USV | Netz-Ersatzanlage (Generator) |
|---|---|---|
| Überbrückungszeit | Sekunden bis Minuten | Stunden bis Tage |
| Umschaltzeit | 0-10 ms (sofort) | 10-30 Sekunden |
| Hauptzweck | Sicheres Herunterfahren ermöglichen | Dauerbetrieb bei längeren Ausfällen |
| Energiequelle | Batterien | Diesel/Gas |
Die drei Hauptaufgaben einer USV:
- Sofortige Reaktion bei Stromausfall (0 ms Umschaltzeit bei Online-USV)
- Zeitfenster schaffen für geordnetes Herunterfahren
- Datenverlust verhindern durch sauberen Shutdown
Warum ist sicheres Herunterfahren so wichtig?
Bei einem harten Stromausfall ohne USV passiert Folgendes:
- Datenbanken können Transaktionen nicht abschließen (Datenkorruption)
- Dateisysteme haben ungespeicherte Daten im Cache (Datenverlust)
- Cluster-Systeme können sich nicht koordiniert beenden (Inkonsistenzen)
- Virtuelle Maschinen werden abrupt beendet (Snapshot-Probleme)
Eine USV gibt dir die Zeit, all diese Systeme sauber zu beenden, bevor die Batterie erschöpft ist.
Das Funktionsprinzip der Online-USV (Doppelwandler)
Eine Online-USV bietet den umfassendsten Schutz, da sie die angeschlossenen Verbraucher vollständig vom öffentlichen Stromnetz entkoppelt. Dies geschieht durch eine permanente Umwandlung der Energie, die als Doppelwandler-Prinzip bekannt ist. Dieser Prozess lässt sich in drei grundlegende Schritte unterteilen.
-
Der Gleichrichter (Rectifier) Der Wechselstrom (AC), der aus der Steckdose kommt, wird von der USV aufgenommen und im ersten Schritt durch den Gleichrichter in Gleichstrom (DC) umgewandelt. Dieser Gleichstrom wird für zwei Aufgaben genutzt: Er lädt die angeschlossenen Batterien und versorgt gleichzeitig den Wechselrichter.
-
Die Batterien als Energiespeicher Die Batterien fungieren als Puffer und unmittelbarer Energiespeicher. Sollte die externe Stromversorgung ausfallen, liefern die Batterien sofort und ohne jede Unterbrechung die notwendige Energie an den Wechselrichter.
-
Der Wechselrichter (Inverter) Der Wechselrichter ist die letzte Stufe im Prozess. Er nimmt den Gleichstrom (entweder vom Gleichrichter oder von den Batterien) und erzeugt daraus eine komplett neue, stabile Wechselspannung. Diese neue Spannung hat eine ideale Sinusform und eine konstante Frequenz, was für empfindliche Geräte optimal ist. Nur an diesen Ausgang werden die kritischen Verbraucher wie Server oder Switche angeschlossen.
Umfassender Schutz durch die Neuerzeugung der Spannung
Durch das Doppelwandler-Prinzip schützt eine Online-USV vor einer ganzen Reihe von Netzstörungen, die über einen einfachen Stromausfall hinausgehen:
- Schutz vor Stromausfällen: Bei einem Netzausfall (Blackout) springt die Batterie unterbrechungsfrei ein. Die angeschlossenen Systeme laufen weiter, als wäre nichts geschehen, was dir Zeit für ein kontrolliertes Herunterfahren gibt.
- Stabilisierung von Spannung und Frequenz: Da der Wechselrichter die Ausgangsspannung komplett neu generiert, werden Schwankungen in der Eingangsspannung oder der Netzfrequenz (z. B. 49 Hz statt 50 Hz) vollständig ausgeglichen. Die Verbraucher erhalten immer eine perfekte Versorgungsspannung.
- Schutz vor Oberschwingungen: Die USV filtert auch Oberschwingungen. Dies sind unerwünschte, höherfrequente Anteile im Stromnetz, die oft durch andere elektronische Geräte wie Schaltnetzteile verursacht werden und sensible Komponenten stören oder beschädigen können. Da die Ausgangsspannung neu erzeugt wird, gelangen diese Störungen nicht zu den geschützten Geräten.
Zusätzliche Komponenten und Betriebssicherheit
Um die Zuverlässigkeit weiter zu erhöhen, verfügen USV-Anlagen über zusätzliche Sicherheitsmechanismen.
Der Bypass-Schalter für Wartung und Notfälle
Ein Bypass-Schalter ist eine wesentliche Sicherheitsfunktion einer USV. Er ermöglicht es, die USV-Elektronik zu umgehen und die Last direkt mit dem Stromnetz zu verbinden. Dies ist in zwei Fällen notwendig:
- Wartung: Techniker können die USV warten oder austauschen, ohne die angeschlossenen Systeme abschalten zu müssen.
- Störung/Überlast: Bei einer internen Störung der USV oder einer starken Überlastung schaltet der Bypass automatisch um, um die Stromversorgung der kritischen Lasten weiterhin zu gewährleisten.
Überleitung
Nachdem du nun das Doppelwandler-Prinzip einer Online-USV kennst, schauen wir uns an, in welchen Bereichen diese Technologie unverzichtbar ist. Überall dort, wo ein Stromausfall oder eine Netzstörung schwerwiegende Konsequenzen hätte, sichern USV-Anlagen die Betriebskontinuität und schützen wertvolle Systeme.
Krankenhäuser und medizinische Einrichtungen
In der Medizintechnik ist eine absolut zuverlässige Stromversorgung von entscheidender Bedeutung.
- Lebenserhaltende Systeme: USV-Anlagen garantieren den ununterbrochenen Betrieb von Geräten wie Beatmungsmaschinen oder Überwachungsmonitore auf einer Intensivstation.
- Schutz von Diagnosegeräten: Große und teure Geräte wie MRT- oder CT-Scanner werden abgesichert. Die USV stellt sicher, dass diese bei einem Netzausfall kontrolliert heruntergefahren werden können, um Schäden an der empfindlichen Technik zu vermeiden und laufende Untersuchungen nicht zu gefährden.
Rechenzentren und IT-Infrastruktur
Rechenzentren sind die Basis für unzählige digitale Dienste und Unternehmensprozesse. Eine konstante Stromversorgung ist hier unerlässlich.
- Schutz vor Datenverlust: Eine USV schützt Server, Speichersysteme (Storage) und Netzwerkkomponenten vor plötzlichen Ausfällen, die zu Datenverlust, Datenbank-Korruption und der Nichtverfügbarkeit wichtiger Anwendungen führen würden.
Finanzsektor
Für Banken, Versicherungen und andere Finanzinstitutionen ist der Schutz ihrer IT-Systeme und elektronischen Handelsplattformen von höchster Wichtigkeit.
- Sicherung von Transaktionen: Eine USV sichert die unterbrechungsfreie Abwicklung von Zahlungen und Börsengeschäften. Sie schützt vor den direkten finanziellen Verlusten, die schon durch kurze Systemausfälle entstehen können.
Telekommunikation
Die Aufrechterhaltung von Kommunikationsnetzen ist, insbesondere in Not- und Krisensituationen, eine Priorität.
- Gewährleistung der Kommunikation: Telekommunikationsanbieter setzen USV-Anlagen ein, um die Funktion von Vermittlungsstellen, Mobilfunkmasten und den dazugehörigen Servern zu sichern. So bleiben Sprach- und Datenkommunikation auch bei einem Stromausfall verfügbar.
Industrie und Fertigung
In stark automatisierten Produktionsumgebungen kann bereits eine kurze Stromunterbrechung enorme Kosten verursachen.
- Vermeidung von Produktionsstillstand: USV-Systeme sichern hier kritische Steuerungsanlagen (z. B. SPS-Systeme) und Robotik ab. Dies verhindert Produktionsausfälle, Materialausschuss und langwierige Wiederanlaufprozesse der Maschinen.
Sicherheitstechnik
Die durchgehende Funktion von sicherheitstechnischen Anlagen muss jederzeit gewährleistet sein.
- Aufrechterhaltung des Schutzes: Ob Überwachungskameras, Einbruchmeldeanlagen oder elektronische Zugangskontrollsysteme – USV-Anlagen stellen sicher, dass diese Systeme auch bei einem Stromausfall voll funktionsfähig bleiben und keine Sicherheitslücken entstehen.
Zusammenfassung und Ausblick
Zusammenfassung:
Du hast gelernt, was eine unterbrechungsfreie Stromversorgung (USV) ist und warum sie eine fundamentale Technologie für kritische Infrastrukturen darstellt.

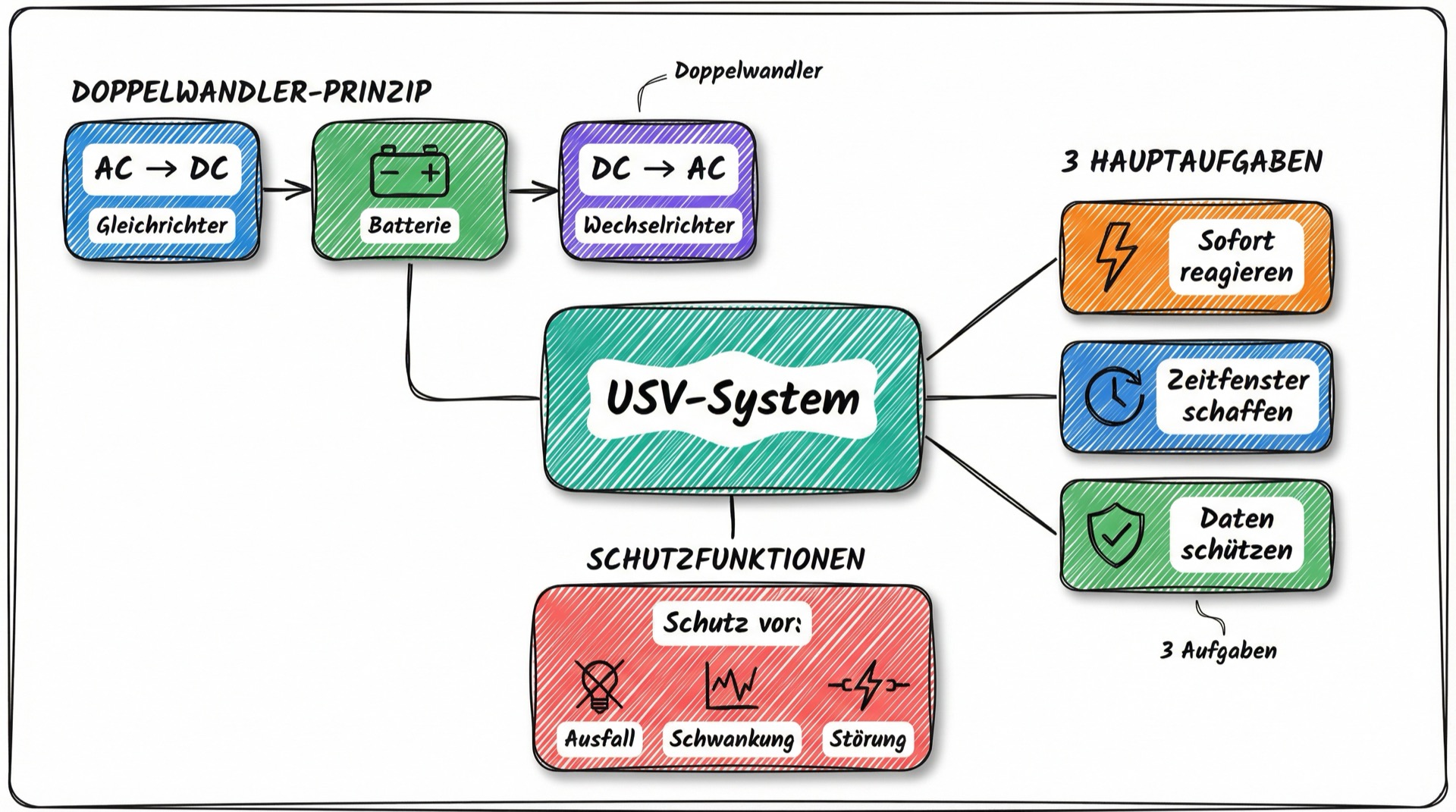

Du kannst jetzt erklären, dass eine USV angeschlossene Geräte nicht nur vor einem vollständigen Stromausfall schützt, sondern auch vor diversen Störungen im Stromnetz. Das zentrale Funktionsprinzip für den umfassendsten Schutz liefert die Online-USV durch die sogenannte Doppelwandlung:
- Gleichrichter: Wandelt den eingehenden Wechselstrom (AC) in Gleichstrom (DC) um.
- Batterie: Dient als unterbrechungsfreier Energiespeicher.
- Wechselrichter: Erzeugt aus dem Gleichstrom eine komplett neue, saubere und stabile Wechselspannung, die die Verbraucher versorgt.
Durch diesen Prozess werden die angeschlossenen Systeme vollständig vom öffentlichen Netz entkoppelt und sind somit effektiv geschützt vor:
- Stromausfällen
- Spannungs- und Frequenzschwankungen
- Oberschwingungen
Zusätzlich kennst du die Funktion des Bypass-Schalters, der eine Umgehung der USV für Wartungsarbeiten oder im Störungsfall ermöglicht, ohne die Versorgung der Verbraucher zu unterbrechen.
Du verstehst nun, warum diese Technologie in zahlreichen kritischen Bereichen eingesetzt wird. Du kannst begründen, warum USV-Systeme unverzichtbar sind für:
- Krankenhäuser: Zur Sicherung von lebenserhaltenden Systemen und zum Schutz von teurer Medizintechnik.
- Rechenzentren und Finanzsektor: Zur Gewährleistung der Datenintegrität, der Verfügbarkeit von Diensten und zur Vermeidung direkter finanzieller Verluste.
- Telekommunikation und Sicherheitstechnik: Zur Aufrechterhaltung der öffentlichen Sicherheit und Kommunikation, auch bei Stromausfällen.
- Industrie und SoHo-Umgebungen: Zur Vermeidung von Produktionsstillständen und zum Schutz von Arbeitsergebnissen.
Zusammenfassend bist du jetzt in der Lage, die Notwendigkeit von USV-Anlagen als strategische Maßnahme zur Sicherstellung der betrieblichen Resilienz zu erläutern.
Ausblick:
In der nächsten Lerneinheit werden wir darauf aufbauen und die verschiedenen Arten von USV-Systemen im Detail betrachten. Du wirst lernen, dass die Online-USV zwar den höchsten Schutz bietet, aber auch andere Typen wie die Offline-USV (Standby) und die Line-Interactive-USV existieren. Wir werden ihre Funktionsweisen, Vor- und Nachteile vergleichen, um zu verstehen, welches System für welchen Anwendungsfall am besten geeignet ist.
