Funktionsweise und Komponenten
In dieser Lerneinheit tauchst du in die technischen Details der WLAN-Standards 802.11a/b/g/n/ac/ax ein und lernst deren spezifische Eigenschaften und Datenraten kennen. Du verstehst die Unterschiede zwischen den Standards und deren Auswirkungen auf die Netzwerkleistung, was dir bei der Auswahl und Konfiguration von WLAN-Komponenten hilft. Diese Grundlagen sind essentiell für die professionelle Planung und Optimierung von drahtlosen Netzwerken im Unternehmensumfeld.
Einführung
Du hast sicher schon erlebt, dass das WLAN mal blitzschnell läuft – und dann wieder so langsam ist, dass kaum eine Seite lädt. Warum schwankt die Qualität so stark, obwohl alle Geräte im selben Netzwerk sind? Und wieso kommen manche Geräte problemlos ins Netz, während andere Schwierigkeiten haben?
Genau das hängt mit der Funktionsweise und den technischen Komponenten deines WLANs zusammen.
Lernziele
Nach dieser Lerneinheit kannst du:
- Die wichtigsten IEEE-802.11-Standards (b/g/n/ac/ax/be) mit ihren Eigenschaften, Frequenzbändern und Anwendungsbereichen benennen und unterscheiden.
- Die Unterschiede zwischen 2,4 GHz-, 5 GHz- und 6 GHz-Frequenzbändern erklären und Vor- und Nachteile dieser Bänder für den WLAN-Betrieb begründen.
- Die Begriffe Station (STA), Access Point (AP) und Router im WLAN-Kontext definieren und ihre jeweilige Rolle im Netzwerk beschreiben.
- Die Netzwerkstrukturen IBSS (Ad-hoc), BSS und ESS erläutern und anhand typischer Anwendungsszenarien voneinander abgrenzen.
- Die Bedeutung und Funktionsweise moderner WLAN-Technologien wie MIMO, MU-MIMO, Beamforming und QoS erklären und deren Nutzen für die Netzwerkpraxis einordnen.
Überleitung
Um zu verstehen, warum WLAN nicht gleich WLAN ist, lohnt sich ein genauer Blick auf die verschiedenen Standards und die genutzten Frequenzbänder. Sie bestimmen, wie schnell und stabil dein Netzwerk arbeitet – und welche Geräte miteinander kompatibel sind.
Was bedeuten WLAN-Standards und Frequenzbänder?
Bevor wir in die Details einsteigen, klären wir, was sich hinter dem Begriff „WLAN-Standard“ verbirgt und welche Rolle die verwendeten Frequenzbänder im Alltag spielen.
WLAN nutzt verschiedene technische Standards, die bestimmen, wie schnell Daten übertragen werden, wie stabil die Verbindung ist und wie viele Geräte gleichzeitig arbeiten können. Die Standards werden von der IEEE unter der Bezeichnung 802.11 entwickelt. Jedes Upgrade bringt Verbesserungen bei Geschwindigkeit, Reichweite und Funktionen – aber nicht jedes Endgerät unterstützt alle Versionen.
Frequenzbänder legen fest, auf welchen Funkfrequenzen ein WLAN arbeitet. Je nach Band gibt es Vor- und Nachteile bei Reichweite, Störanfälligkeit und Datenrate.
Die wichtigsten WLAN-Standards
Um die Leistungsfähigkeit und Kompatibilität deines WLANs zu verstehen, ist es wichtig, die Unterschiede zwischen den wichtigsten WLAN-Standards zu kennen.
| IEEE-Standard | Wi-Fi Generation | Frequenzband(e) | Max. Datenrate (brutto) | Merkmale |
|---|---|---|---|---|
| 802.11b | Wi-Fi 1 | 2,4 GHz | 11 Mbit/s | Erste Massenverbreitung, niedrige Datenrate |
| 802.11a | Wi-Fi 2 | 5 GHz | 54 Mbit/s | Erstes 5 GHz-WLAN, geringe Reichweite |
| 802.11g | Wi-Fi 3 | 2,4 GHz | 54 Mbit/s | Rückwärtskompatibel zu b, mehr Durchsatz |
| 802.11n | Wi-Fi 4 | 2,4/5 GHz | 600 Mbit/s | Dual-Band, MIMO, Kanalbündelung |
| 802.11ac | Wi-Fi 5 | 5 GHz | 3,5 Gbit/s | Nur 5 GHz, MU-MIMO Wave 2, breite Kanäle |
| 802.11ax | Wi-Fi 6 / 6E | 2,4/5/6 GHz | 9,6 Gbit/s | OFDMA, MU-MIMO, erstmals 6 GHz mit Wi-Fi 6E |
| 802.11be | Wi-Fi 7 | 2,4/5/6 GHz | > 40 Gbit/s | Multi-Link, 320 MHz Kanäle, CMU-MIMO |
Hinweis: Wi-Fi 6E steht für die Nutzung des 6-GHz-Bands durch Wi-Fi 6. Wi-Fi 7 ist Stand 2024/25 erst in wenigen Geräten verfügbar.
Zentrale Begriffe und Technologien
Die folgenden Begriffe und Technologien begegnen dir immer wieder, wenn es um moderne WLANs geht. Sie sorgen dafür, dass dein Netzwerk effizient und leistungsfähig bleibt.
Modulation und MCS
Damit Daten möglichst schnell und zuverlässig übertragen werden, kommt es auf die Art der Modulation und das gewählte Modulationsverfahren an.
Modulation bestimmt, wie viele Daten pro Zeiteinheit übertragen werden. Die „Modulation and Coding Schemes (MCS)“ geben an, wie robust und schnell Daten übertragen werden. Höhere MCS-Werte bedeuten höhere Geschwindigkeit, aber auch mehr Störanfälligkeit.
Beispiel:
- MCS 0: Sehr robust, aber langsam (BPSK 1/2)
- MCS 7: Sehr schnell, aber störanfällig (64-QAM 5/6)
Zentrale Begriffe und Technologien
MIMO und MU-MIMO
Mit mehreren Antennen lässt sich die Leistung eines WLANs deutlich steigern – das ist die Grundidee hinter MIMO und MU-MIMO.

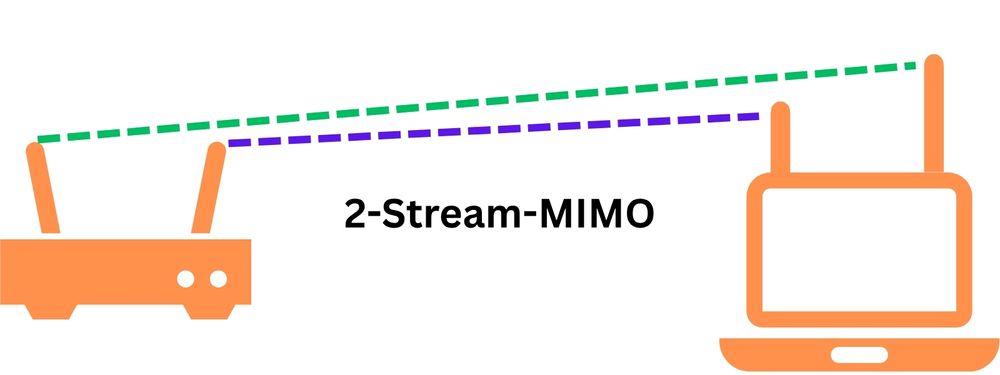

- MIMO (Multiple Input Multiple Output): Nutzt mehrere Antennen für parallele Datenströme, um die Netto-Datenrate zu erhöhen.

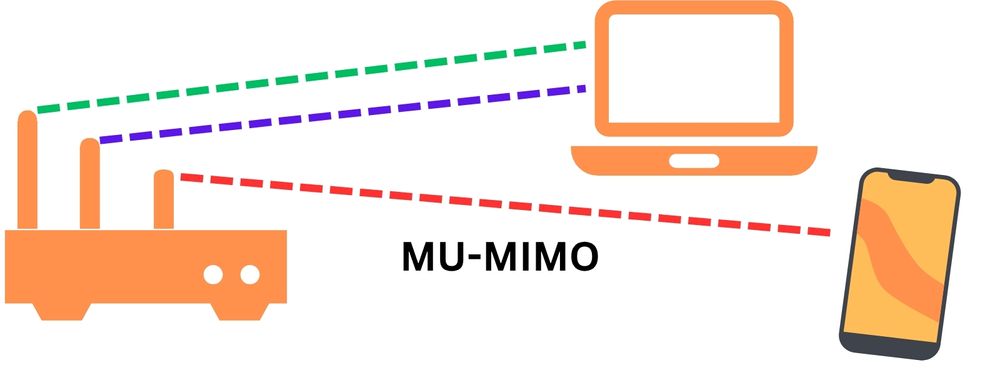

- MU-MIMO (Multi User): Mehrere Geräte können gleichzeitig mit mehreren Streams arbeiten. Das steigert die Effizienz, besonders bei vielen Nutzern.
Zentrale Begriffe und Technologien
Beamforming
Um das WLAN-Signal gezielt zu verbessern, kommt die Technik des Beamforming zum Einsatz.
Mit Beamforming wird das WLAN-Signal gezielt in Richtung des Empfängers gebündelt. Das verbessert Reichweite und Verbindungsqualität.
Quality of Service (QoS)
Gerade bei zeitkritischen Anwendungen wie Telefonie oder Video ist eine gleichbleibende Übertragungsqualität wichtig. Hier kommt QoS ins Spiel.
QoS sorgt dafür, dass wichtige Daten – etwa für Telefonie oder Video – bevorzugt übertragen werden. So bleibt die Sprach- und Bildqualität auch bei starker Netzauslastung erhalten.
Frequenzbänder: 2,4 GHz, 5 GHz, 6 GHz
Nicht jedes WLAN nutzt dasselbe Frequenzband. Jedes Band hat ganz eigene Eigenschaften, die du kennen solltest, um das passende Netz einzurichten.
2,4 GHz
- Vorteil: Große Reichweite, gute Wanddurchdringung
- Nachteil: Kaum freie Kanäle, viele Störungen (Bluetooth, Mikrowelle)
5 GHz
- Vorteil: Viele freie Kanäle, hohe Datenraten, weniger Störungen
- Nachteil: Geringere Reichweite, teilweise behördliche Auflagen (DFS)
6 GHz (Wi-Fi 6E/7)
- Vorteil: Sehr viele Kanäle, extrem hohe Geschwindigkeiten, kaum Störungen
- Nachteil: Nur moderne Geräte unterstützen das Band, geringste Reichweite
Kanalauswahl und Optimierung
Die Wahl des richtigen Kanals sorgt dafür, dass dein WLAN auch bei vielen Geräten und in belebten Umgebungen stabil bleibt.
- Viele Nutzer oder hohe Datenraten: Nutze 5 oder 6 GHz, dort sind mehr Kanäle verfügbar.
- Wenige Geräte oder große Fläche: 2,4 GHz reicht meist aus, hat aber mehr Störungen.
- Kompatibilität prüfen: Nicht alle Geräte beherrschen alle Bänder.
Wie funktioniert WLAN?
Das zentrale Gerät in einem WLAN-Heimnetz ist der WLAN-Router. Er stellt über eine Kabelverbindung die Verbindung zum Internet her.
-
Der Router wandelt die ankommenden Daten in Funksignale um und sendet diese an deine Geräte wie Smartphone, Laptop oder Tablet – das ist der sogenannte Download.
-
Umgekehrt schicken diese Geräte ihre Daten über das Funknetz zurück an den Router, der die Informationen dann ins Internet weiterleitet – das ist der Upload.
Die Geräte, die an einem WLAN teilnehmen, heißen Stationen (STA). Ein typisches Beispiel für eine STA ist ein Laptop oder Smartphone, das sich per WLAN mit dem Netzwerk verbindet.
Spezielle Zugangspunkte, sogenannte Access Points (AP), sind meist fest installierte Geräte wie WLAN-Router oder professionelle WLAN-Access Points in Unternehmen. Stationen kommunizieren entweder direkt miteinander oder über diese Access Points.

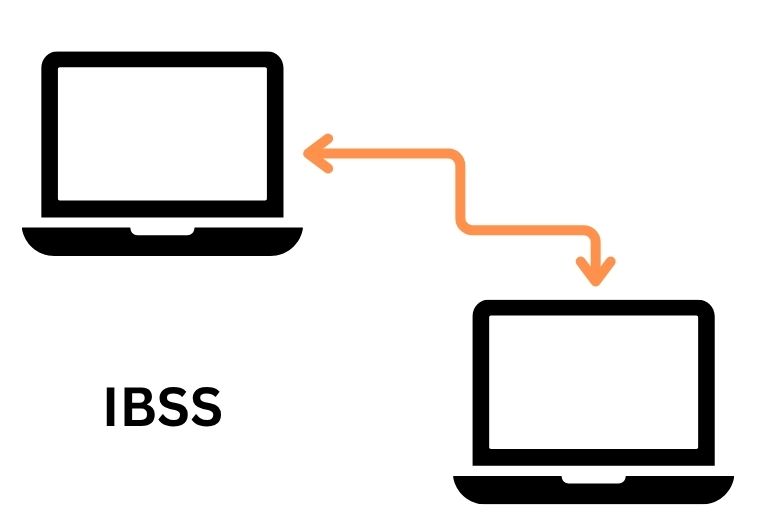

IBSS (Independent Basic Service Set)
Ein IBSS – auch als Ad-hoc-Netzwerk bezeichnet – ist eine Infrastruktur-freie Konfiguration, in der alle Endgeräte (Stationen) direkt miteinander kommunizieren, ohne einen zentralen Access Point. Die Stationen müssen dabei selbst regeln, wer wann auf das Funkmedium zugreift und wie Konflikte gelöst werden. Die Koordination erfolgt dezentral, meist über die Distributed Coordination Function (DCF).
Anwendungsszenario:
Ad-hoc-Netze eignen sich für kleine, kurzfristige Gruppen, etwa zum spontanen Austausch von Dateien oder für Meetings ohne vorhandene Infrastruktur.

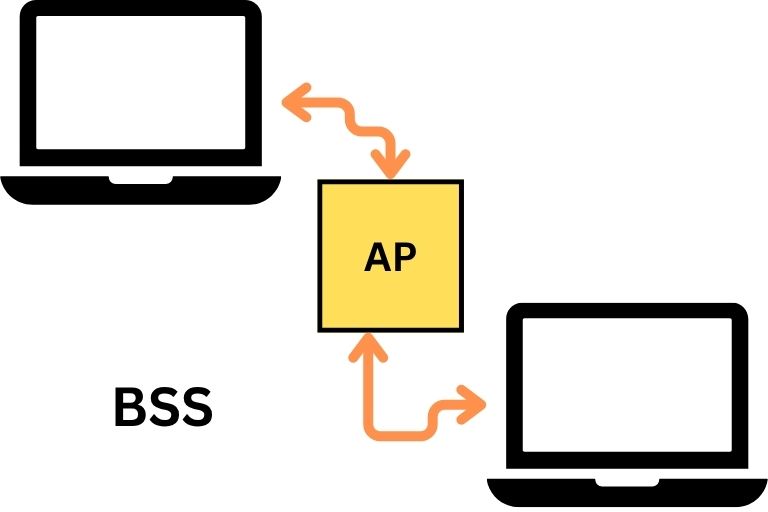

BSS (Basic Service Set)
Ein BSS ist die grundlegende Zelle eines WLANs und umfasst genau einen Access Point (AP) sowie alle damit verbundenen Stationen (STA). Der Access Point vermittelt sämtliche Datenübertragungen zwischen den Geräten und regelt den Zugang zum Funkmedium. Jedes BSS besitzt eine eindeutige Kennung (BSSID), die es von anderen Netzen unterscheidet.
Anwendungsszenario:
Ein typisches BSS ist das WLAN zu Hause oder im Büro: Ein Router (Access Point) stellt das WLAN bereit, und alle Geräte – wie Laptop, Smartphone oder Drucker – sind mit diesem einen Access Point verbunden.

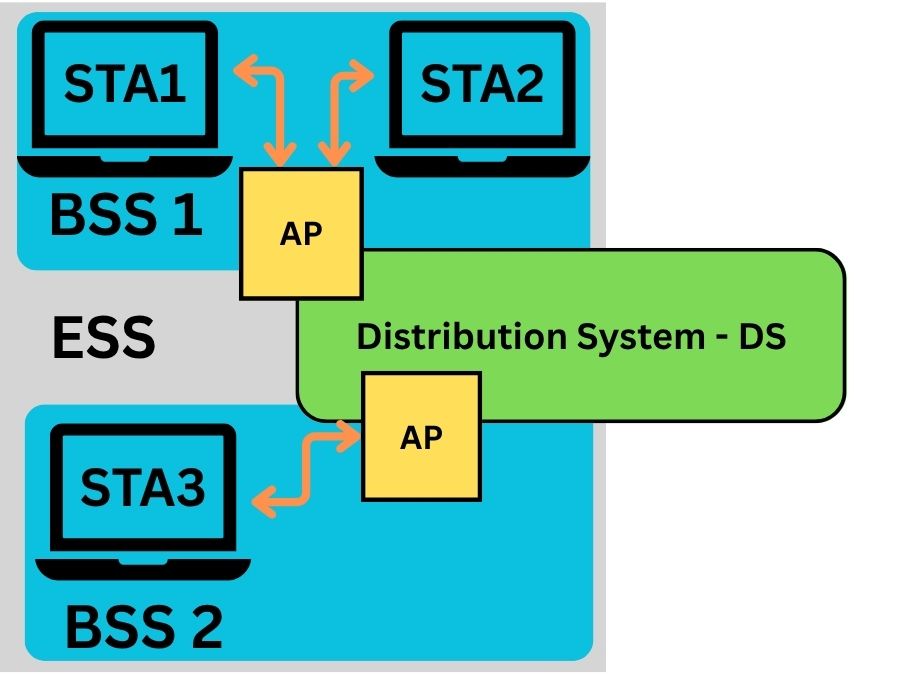

ESS (Extended Service Set)
Das ESS bildet die Grundlage für größere, professionelle WLAN-Installationen. Ein ESS besteht aus mehreren BSS, die jeweils von einem eigenen Access Point verwaltet werden.
Die Access Points sind über ein sogenanntes Distribution System (DS) miteinander verbunden. Dadurch kannst du dich mit deinem Gerät zwischen verschiedenen Access Points bewegen, ohne die Verbindung zu verlieren (Roaming). Die Zusammenarbeit mehrerer Access Points erfolgt über standardisierte Mechanismen wie z. B. IEEE 802.11r (schnelles Roaming) oder Wireless Distribution System (WDS).
Anwendungsszenario:
ESS werden zum Beispiel in Schulen, Unternehmen oder großen Gebäuden eingesetzt. Dort kannst du dich mit deinem Laptop durch das Gebäude bewegen, während das Gerät automatisch zwischen den Access Points wechselt, um immer die beste Verbindung zu haben.
Zusammenfassung und Ausblick
Zusammenfassung:
WLAN (Wireless Local Area Network) ist ein drahtloses Netzwerk, das Geräte über Funk verbindet. Die Übertragung erfolgt nach bestimmten IEEE-802.11-Standards, die Reichweite, Geschwindigkeit und Kompatibilität bestimmen.
WLAN-Standards und Frequenzbänder
- IEEE 802.11-Standards (b/g/n/ac/ax/be) legen technische Eigenschaften wie maximale Datenrate, genutzte Frequenzbänder und unterstützte Funktionen fest.
- Mit jeder Generation (z. B. Wi-Fi 4, Wi-Fi 5, Wi-Fi 6/6E, Wi-Fi 7) steigen Geschwindigkeit, Effizienz und die Anzahl möglicher paralleler Verbindungen.
- Frequenzbänder: WLAN nutzt 2,4 GHz (hohe Reichweite, viele Störungen), 5 GHz (mehr Kanäle, höhere Datenrate, geringere Reichweite) und seit Wi-Fi 6E/7 auch 6 GHz (sehr viele Kanäle, höchste Datenraten, kurze Reichweite).
- Moderne Techniken wie MIMO, MU-MIMO, Beamforming und QoS verbessern Reichweite, Zuverlässigkeit und den Umgang mit vielen Geräten im Netz.
Geräte und Rollen im WLAN
- Das zentrale Gerät im Heimnetz ist meist der WLAN-Router. Er verbindet das WLAN über ein Kabel mit dem Internet, wandelt Daten in Funksignale um (Download) und leitet Signale von Endgeräten ins Internet weiter (Upload).
- Stationen (STA): Geräte wie Laptop oder Smartphone, die per WLAN kommunizieren.
- Access Point (AP): Fester Zugangspunkt zum WLAN, meist im Router integriert oder als eigenständiges Gerät in Unternehmen.
Netzstrukturen im WLAN
IBSS (Ad-hoc-Netzwerk)
- Geräte (Stationen) verbinden sich direkt und gleichberechtigt, ohne zentralen Access Point.
- Koordination und Zugriff auf das Funkmedium regeln die Geräte selbst, meist über DCF.
- Anwendung: Spontane Gruppen, z. B. zum Dateiaustausch ohne bestehende Infrastruktur.
BSS (Basic Service Set)
- Besteht aus genau einem Access Point und den verbundenen Stationen.
- Der Access Point regelt den Zugang zum Funkmedium und vermittelt den Datenverkehr zwischen den Geräten und zum Internet.
- Anwendung: Klassisches Heimnetz oder Büro-WLAN.
ESS (Extended Service Set)
- Verbund mehrerer BSS über ein Distribution System (DS), also mehrere Access Points, die über Kabel oder Funk zusammengeschaltet sind.
- Erlaubt Roaming: Geräte wechseln beim Bewegen im Gebäude automatisch zwischen Access Points, ohne die Verbindung zu verlieren.
- Anwendung: Große Installationen in Unternehmen, Schulen oder öffentlichen Gebäuden.
