Gantt-Diagramme

In dieser interaktiven Lerneinheit erlernst du die Erstellung und Anwendung von Gantt-Diagrammen zur visuellen Darstellung von Projektabläufen. Du übst, wie du Arbeitspakete, Abhängigkeiten und Meilensteine in einem Gantt-Diagramm strukturierst und zeitlich planst. Durch praktische Übungen entwickelst du die Fähigkeit, Projektverläufe übersichtlich zu visualisieren und Ressourcen effizient einzuplanen.

Einführung

Je detaillierter du ein Projekt planst, desto flexibler kannst du darauf reagieren.

Chaos ohne Planung vs. Klarheit mit Gantt-Diagramm — Bildrechte: Ausbildung-in-der-IT.de (KI-unterstützt)

Klingt widersprüchlich? Ist es aber nicht. Ein Gantt-Diagramm hilft dir, Projekte so klar zu strukturieren, dass du Änderungen und unerwartete Ereignisse besser managen kannst.

Lernziele

Nach dieser Lerneinheit wirst du:

• Verstehen, was ein Gantt-Diagramm ist und seine Funktion im Projektmanagement kennen.
• Die Vorteile von Gantt-Diagrammen für die Projektplanung und -steuerung beschreiben können.
• Die Schritte zur Erstellung eines Gantt-Diagramms erläutern können.
• Den Unterschied zwischen Gantt-Diagrammen und der Netzplantechnik hinsichtlich ihrer Anwendung differenzieren können.
• Ein Gantt-Diagramm zur Darstellung eines einfachen Projektablaufs interpretieren können.

Überleitung

Doch was genau zeigt ein Gantt-Diagramm – und wie unterstützt es dich konkret bei der Projektplanung? Schauen wir uns die Struktur und Funktionsweise im Detail an.

Was ist ein Gantt-Diagramm?

Ein Gantt-Diagramm ist ein visuelles Planungswerkzeug im Projektmanagement. Es dient dazu, Projektabläufe zeitlich zu strukturieren und darzustellen. Es ist ein Balkendiagramm, in dem:

• Auf der vertikalen Achse die Aufgaben eines Projekts aufgelistet sind.
• Auf der horizontalen Achse eine Zeitskala abgebildet ist.
• Jede Aufgabe durch einen horizontalen Balken repräsentiert wird.

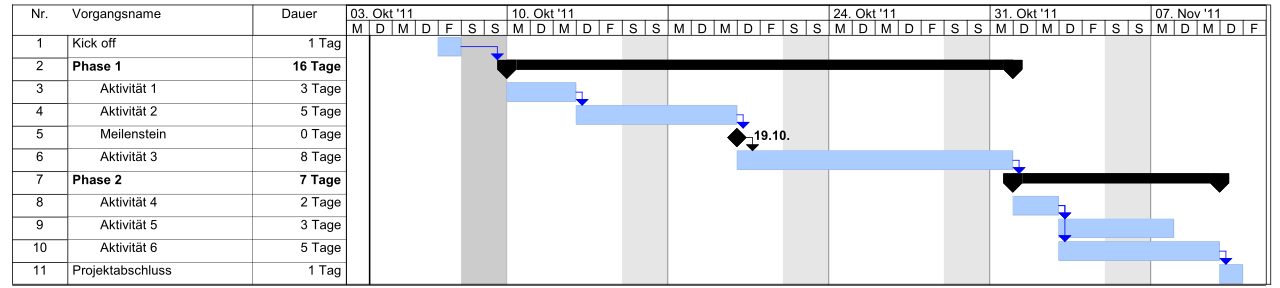

Beispiel für ein Gantt-Diagramm. (Bildrechte: Frank Murmann, Public domain, via Wikimedia Commons)

Die Position und Länge des Balkens zeigen:

• Starttermin: Beginn des Balkens auf der Zeitskala.
• Endtermin: Ende des Balkens auf der Zeitskala.
• Dauer: Länge des Balkens.

Der Nutzen von Gantt-Diagrammen:

• Übersichtliche Darstellung: Komplexe Projekte werden visuell vereinfacht und der Gesamtüberblick über alle Aufgaben und deren zeitlichen Verlauf wird verbessert.
• Planungsgrundlage: Gantt-Diagramme helfen bei der Strukturierung von Projekten, der Identifikation von Engpässen und der realistischen Zeitplanung.
• Kommunikationsmittel: Sie dienen als verständliche Basis für die Kommunikation des Projektstatus innerhalb des Teams und mit externen Stakeholdern.
• Fortschrittskontrolle: Der aktuelle Projektfortschritt kann im Diagramm visualisiert und mit dem geplanten Zeitplan verglichen werden.

Merke:
Ein Gantt-Diagramm ist ein wesentliches Werkzeug im Projektmanagement zur visuellen Planung und Steuerung von Aufgaben über eine Zeitleiste hinweg.

⏳ Lädt Dataview-Inhalt...

Erstellung von Gantt-Diagrammen

Die Erstellung eines Gantt-Diagramms erfolgt in folgenden Schritten:

1. Projektumfang definieren: Klares Ziel und Hauptaufgaben des Projekts festlegen.
2. Zeitrahmen festlegen: Projektstart- und -enddatum bestimmen.
3. Zeitachse erstellen: Horizontale Achse mit geeigneten Zeiteinheiten (Tage, Wochen, Monate) erstellen.
4. Aktivitätenliste erstellen: Alle notwendigen Aufgaben und Teilaufgaben des Projekts auflisten.
5. Balken für Aktivitäten einfügen: Für jede Aufgabe einen Balken in das Diagramm einzeichnen. Startpunkt und Länge des Balkens entsprechen Starttermin und Dauer der Aufgabe.
6. Abhängigkeiten und Meilensteine hinzufügen (optional): Aufgabenabhängigkeiten durch Verbindungslinien darstellen, wichtige Meilensteine durch Symbole markieren.
7. Überprüfung und Anpassung: Diagramm auf Vollständigkeit und Realistik prüfen, bei Bedarf anpassen. Gantt-Diagramme sind dynamisch und können im Projektverlauf aktualisiert werden.

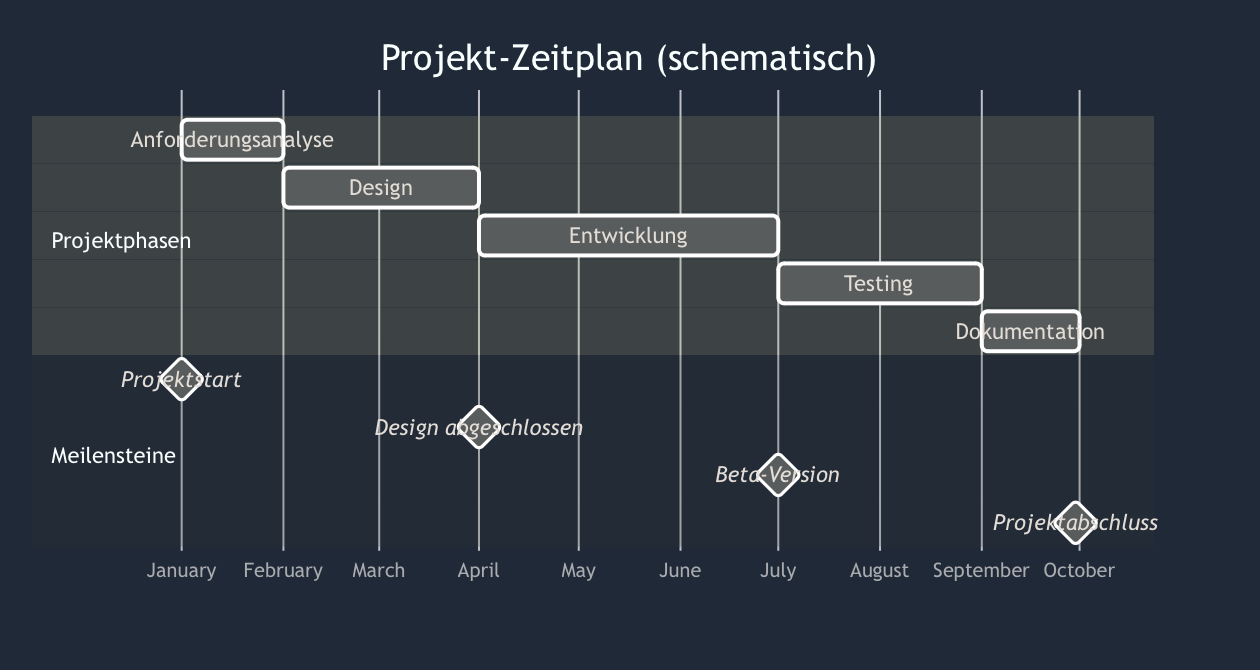

Beispiel für die Softwareentwicklung:

Beispiel für die Softwareentwicklung:

Aktivität	Dauer	Startdatum	Enddatum
Anforderungsanalyse	2 Wochen	01.03.	14.03.
Design	3 Wochen	15.03.	04.04.
Entwicklung	6 Wochen	05.04.	16.05.
Testing	3 Wochen	17.05.	06.06.
Dokumentation	2 Wochen	07.06.	20.06.

Gantt-Diagramm vs. Netzplantechnik

Unterschiede in der Anwendung

Neben Gantt-Diagrammen existiert die Netzplantechnik als weitere Methode der Zeitplanung. Beide dienen der Projektplanung, unterscheiden sich aber im Fokus:

• Gantt-Diagramm: Fokus auf zeitlichen Ablauf. Stärken liegen in der Übersichtlichkeit und einfachen Kommunikation des Zeitplans. Geeignet für Projekte, bei denen die Visualisierung des Zeitverlaufs im Vordergrund steht.
• Netzplantechnik: Fokus auf Aufgabenabhängigkeiten. Stärken liegen in der detaillierten Analyse von Aufgabenbeziehungen und der Identifikation des kritischen Pfads. Geeignet für komplexe Projekte mit starken Abhängigkeiten, bei denen die Optimierung von Abläufen zentral ist.

Gantt-Diagramme lassen sich flexibel anpassen und visualisieren Ressourcen übersichtlich. Die Netzplantechnik hingegen zeigt Abhängigkeiten detailliert und hilft, Projektabläufe zu optimieren. In der Praxis nutzt man oft beide Methoden kombiniert, um ihre jeweiligen Stärken zu vereinen.

⏳ Lädt Dataview-Inhalt...

Praxisnahes Szenario

Angenommen, dein Team plant ein Software-Release. Zu den typischen Aufgaben gehören die Code-Entwicklung, das Testing, das Bugfixing, die Dokumentation, die Erstellung der Release Notes, die Vorbereitung der Umgebung, die Planung und Durchführung des Deployments, die Information der Benutzer und die Sicherstellung der Support-Bereitschaft.

Um diesen komplexen Prozess zu strukturieren und den Release-Termin einzuhalten, nutzt das Projektteam ein Gantt-Diagramm.

Das Diagramm visualisiert alle Release-Aufgaben mit Startterminen, Dauern und Endterminen. Es zeigt auf einen Blick, welche Aufgaben kritisch für den Zeitplan sind, wo Pufferzeiten liegen und wann das Release voraussichtlich abgeschlossen sein wird. Zudem dient es dem Team als zentrale Übersicht, um den Fortschritt zu verfolgen, Verantwortlichkeiten zu koordinieren und das Software-Release erfolgreich zu managen.

Zusammenfassung und Ausblick

Zusammenfassung:

• Definition: Gantt-Diagramme sind visuelle Balkendiagramme zur zeitlichen Darstellung von Projektabläufen. Sie zeigen Aufgaben, deren Dauer, Start- und Endtermine auf einer Zeitachse.
• Nutzen: Sie dienen der Übersicht, Planung, Kommunikation und Fortschrittskontrolle in Projekten. Sie helfen, komplexe Projekte zu strukturieren und den Zeitplan zu visualisieren.
• Erstellung: Die Erstellung umfasst Schritte wie Projektumfang definieren, Zeitrahmen festlegen, Aktivitätenlisten erstellen und Balken einfügen.
• Unterschied zur Netzplantechnik: Gantt-Diagramme fokussieren auf den Zeitablauf, während die Netzplantechnik Aufgabenabhängigkeiten betont. Die Wahl der Methode hängt vom Projektkontext ab.

Gantt-Diagramme sind somit ein zentrales Werkzeug für das Zeitmanagement in Projekten und ermöglichen eine klare, visuelle Planung und Steuerung von Projektabläufen.

Ausblick:

Nachdem du nun Gantt-Diagramme für die Zeitplanung kennst, werden wir uns in der nächsten Lerneinheit der Ressourcenplanung zuwenden. Wir werden lernen, wie du Ressourcen wie Personal, Material und Budget optimal in deine Projektplanung integrierst, um Projekte nicht nur zeitlich, sondern auch ressourcentechnisch erfolgreich zu gestalten.

---
