Grundlagen von SNMP

In dieser interaktiven Lerneinheit tauchst du in die Management Information Base (MIB) als zentrales Element von SNMP ein. Du lernst den strukturierten Aufbau der MIB kennen und verstehst, wie Netzwerkgeräte ihre Informationen in dieser hierarchischen Datenbank organisieren. Diese Grundlagen sind essentiell für die praktische Überwachung und Verwaltung von Netzwerkinfrastrukturen mit SNMP.

Einführung

Freitag, 17:00 Uhr: Die Nutzer melden, dass der zentrale Fileserver plötzlich langsam reagiert. Du bist verantwortlich für das Netzwerkmonitoring – aber keiner weiß, ob es am Netzwerk, dem Server oder der Lastverteilung liegt. Kein Ping-Ausfall, keine Fehlermeldung. Wie findest du den Engpass – ohne stundenlang Kabel zu verfolgen?

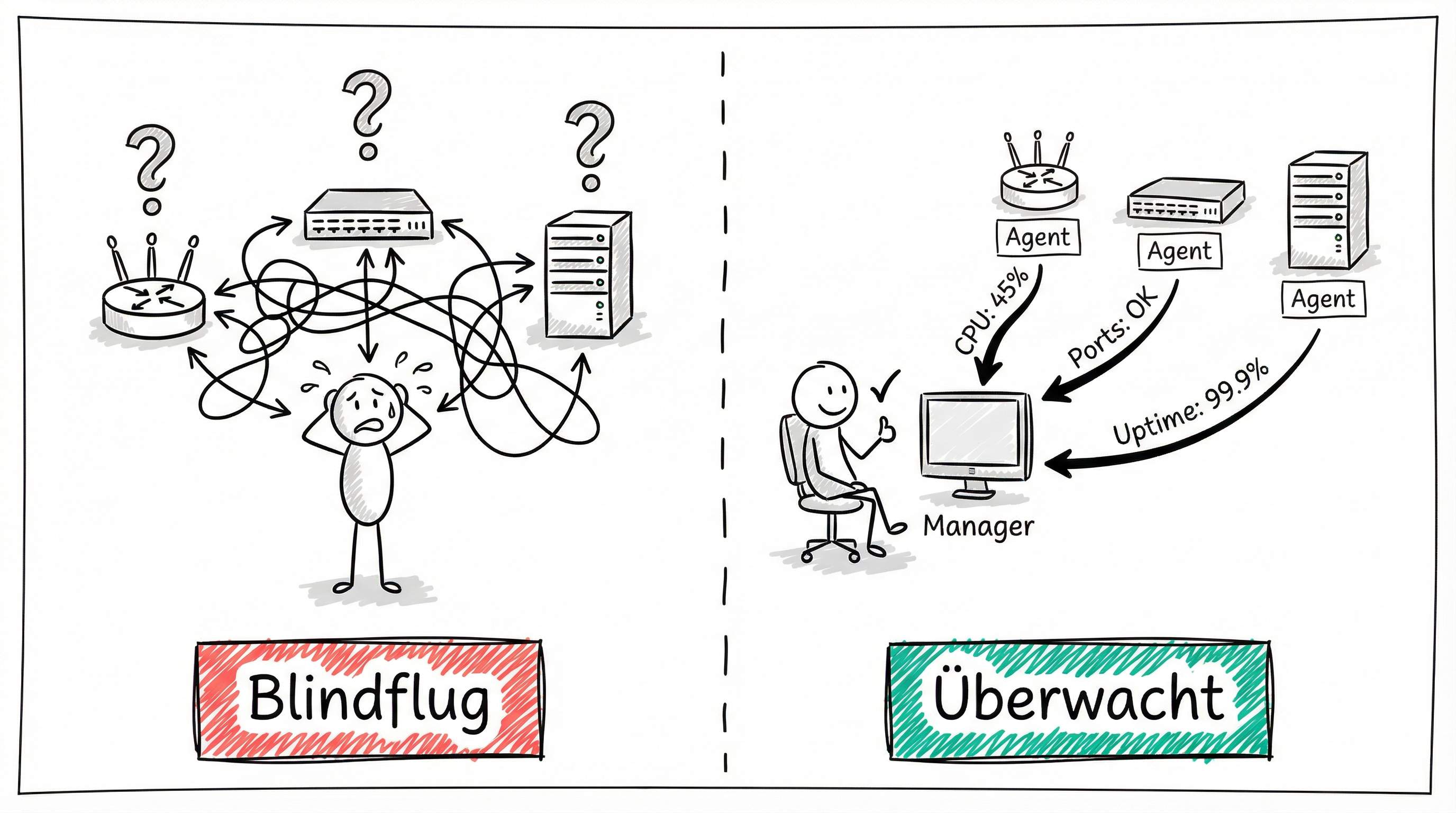

Ohne SNMP: Blindflug. Mit SNMP: Strukturierte Überwachung durch Manager-Agent-Kommunikation. — Bildrechte: Ausbildung-in-der-IT.de (KI-unterstützt)

Mit SNMP kannst du in Sekunden erkennen, ob die CPU-Auslastung zu hoch ist, wie viele Verbindungen aktiv sind oder ob der Switch im Serverraum überlastet ist. Doch dafür musst du wissen, wie Manager, Agent und MIB zusammenarbeiten – und wie du mit OIDs die richtigen Daten abfragst.

Lernziele

Nach dieser Lerneinheit kannst du:

• den Aufbau und die Funktion der Management Information Base (MIB) verständlich erklären und mit Beispielen belegen.
• Object Identifiers (OIDs) lesen, interpretieren und zur gezielten Abfrage von Geräteinformationen nutzen.
• die Rollen und das Zusammenspiel von SNMP-Manager, Agent und MIB in einem Netzwerkmanagement-System beschreiben.
• die wichtigsten SNMP-Operationen (GET, SET, TRAP, INFORM) voneinander unterscheiden und ihren Einsatz im Netzwerkalltag begründen.

Überleitung

Wenn du Netzwerke professionell betreiben oder überwachen willst, brauchst du ein Protokoll, das Gerätestatus, Performance-Daten und Fehler automatisch ausliest – am besten standardisiert. Genau dafür wurde SNMP (Simple Network Management Protocol) entwickelt. Es ermöglicht dir, Informationen aus Routern, Switches oder Servern automatisiert zu erfassen – oft in Rechenzentren, bei ISPs oder im Unternehmensnetzwerk.

Ein zentrales Element dabei: die MIB – Management Information Base. Sie funktioniert wie ein standardisierter Wörterbuch-Eintrag für jedes Gerätedetail, das du abfragen kannst.

Was ist die MIB?

Die Management Information Base (MIB) ist eine virtuelle Datenbank, die beschreibt, welche Informationen ein Netzwerkgerät bereitstellen kann – und wie du sie erreichst. Du kannst sie dir wie eine strukturierte Liste von Eigenschaften vorstellen, die jeder SNMP-fähige Agent bereitstellt.

• Jedes Gerät, das SNMP unterstützt, enthält eine solche MIB.
• Der SNMP-Manager nutzt sie, um gezielt Informationen wie z. B. den Hostnamen, die Uptime oder die Netzwerkauslastung abzufragen.

Wie ist die MIB aufgebaut?

Die MIB ist hierarchisch strukturiert – in Form eines Baums:

• Jeder Eintrag im Baum ist ein sogenanntes Managed Object – also eine beobachtbare oder konfigurierbare Eigenschaft.
• Ein Beispiel: Die Systembeschreibung eines Geräts ist ein Managed Object.

Damit der SNMP-Manager gezielt auf einen bestimmten Eintrag zugreifen kann, wird jeder Knoten im Baum mit einem Object Identifier (OID) eindeutig adressiert.

Beispiel eines OIDs:

1.3.6.1.2.1.1.1

Dieser OID steht für sysDescr, also eine textuelle Beschreibung des Gerätesystems.

Was ist ein OID?

Ein Object Identifier (OID) ist eine Zahlenkette, die einem bestimmten Pfad im MIB-Baum entspricht. Jeder Abschnitt der Zahlenkette steht für einen festen Punkt in der Hierarchie. Du kannst OIDs wie Koordinaten im Baum lesen – sie zeigen dir exakt, wo sich ein bestimmtes Objekt befindet.

• Beispiel: 1.3.6.1.2.1.1.5 → Name des Geräts
• Diese OIDs sind international standardisiert – so versteht jeder SNMP-Manager weltweit dieselbe Struktur.

Wie greifen Manager und Agent auf die MIB zu?

1. Manager

Ein SNMP-Manager ist eine Software, die SNMP-Anfragen an Geräte sendet – meist per GET, SET oder WALK. Er will Daten abfragen oder Konfigurationen ändern.

2. Agent

Der Agent läuft auf dem Netzwerkgerät selbst. Er empfängt SNMP-Anfragen, liest Daten aus der lokalen MIB-Kopie aus und sendet die Antwort zurück.

3. MIB als gemeinsame Sprache

Die MIB ist dabei die Schnittstelle: Der Manager weiß, welche OIDs er abfragen muss, der Agent weiß, wo er die entsprechenden Daten findet.

Wie sieht eine MIB-Datei aus?

Die Struktur einer MIB ist in einer Datei beschrieben – in einer standardisierten Sprache namens ASN.1 (Abstract Syntax Notation One). Diese Datei definiert für jedes Objekt:

Attribut	Beschreibung
Name	Eindeutiger Bezeichner des Objekts (z. B. sysUpTime)
Syntax	Datentyp des Objekts (z. B. INTEGER, OCTET STRING, TimeTicks)
Zugriffsrechte	definiert, ob das Objekt nur lesbar (read-only) oder auch schreibbar ist
Status	Lebenszyklus des Objekts (z. B. mandatory, optional)
Description	Freitextliche Erläuterung des Objekts zwecks Dokumentation und Verständnis
OID-Pfad	Position im SNMP-OID-Baum, z. B. { system 3 } entspricht 1.3.6.1.2.1.1.3

Beispiel: sysUpTime

sysUpTime OBJECT-TYPE         ← Name
    SYNTAX      TimeTicks     ← Datentyp
    MAX-ACCESS  read-only     ← Zugriff
    STATUS      mandatory     ← Status
    DESCRIPTION
        "Zeit (in Hundertstelsekunden), seit die Netzwerkverwaltung
         des Systems zuletzt initialisiert wurde."  ← Beschreibung
    ::= { system 3 }         ← OID-Pfad

In neueren Versionen (SMIv2) heißt ACCESS nun MAX-ACCESS, die Struktur bleibt aber gleich.

⏳ Lädt Dataview-Inhalt...

SNMP-Operationen und Nachrichtenformate

SNMP nutzt sogenannte Protocol Data Units (PDUs) zur Kommunikation zwischen Manager und Agent. Jede PDU-Art hat eine spezifische Funktion.

Übersicht über PDU-Typen

PDU-Typ	Funktion
GET	Abfrage einer spezifischen Variable
GETNEXT	Abfrage der nächsten Variable im MIB-Baum
GETBULK	Mehrfache Abfragen in einer Nachricht (nur ab v2c)
SET	Setzen (Verändern) eines Variablenwertes
RESPONSE	Antwort des Agenten auf eine Anfrage
TRAP	Unaufgeforderte Meldung vom Agenten (ohne Bestätigung)
INFORM	Wie TRAP, aber mit Bestätigung durch den Manager (ab v2c)

Beispiel: Ablauf einer GET-Abfrage

1. Manager → Agent: Sende GET-Request mit OID 1.3.6.1.2.1.1.1 (Systembeschreibung).
2. Agent → Manager: RESPONSE mit Wert sysDescr.0 = STRING: Linux server1 ...

Beispiel: SET-Request

1. Manager sendet: SET-Request für OID 1.3.6.1.2.1.1.6 mit Wert “Serverraum 1”
2. Agent antwortet: Bestätigung (RESPONSE)

SNMP-Traps und Inform Requests

• TRAP: Ereignisbasierte Nachricht vom Agenten an den Manager ohne Bestätigung.
• INFORM: Wie TRAP, aber Manager muss Empfang bestätigen (erhöhte Zuverlässigkeit).

Kommunikation und Ports

• SNMP verwendet UDP-Port 161 für normale Kommunikation (GET, SET, etc.).
• TRAPs werden vom Agenten an UDP-Port 162 des Managers gesendet.

Praxistipp: OIDs gezielt einsetzen

Verwende Tools wie SNMP-Browser, um die MIB eines Geräts zu durchsuchen und passende OIDs für deine Abfragen zu identifizieren. Damit lassen sich Werte in Echtzeit beobachten und Netzwerkprobleme gezielt analysieren.

⏳ Lädt Dataview-Inhalt...

Zusammenfassung und Ausblick

Zusammenfassung:

Management Information Base (MIB) und OIDs

• Die MIB ist eine hierarchisch aufgebaute Datenbank, die beschreibt, welche Informationen ein Netzwerkgerät über SNMP bereitstellen kann.
• Jedes Managed Object in der MIB ist durch einen Object Identifier (OID) eindeutig identifiziert.
• Ein OID ist eine Zahlenkette, z. B. 1.3.6.1.2.1.1.1, die den Pfad im MIB-Baum beschreibt.
• Die MIB-Dateien verwenden ASN.1, um die Struktur und Bedeutung der Objekte formal zu beschreiben.

Architektur: Manager, Agent, MIB

• Der SNMP-Manager ist eine zentrale Software, die Netzwerkdaten abfragt oder ändert.
• Der Agent läuft auf dem überwachten Gerät und stellt die Daten aus seiner lokalen MIB bereit.
• Die MIB ist die gemeinsame Referenz beider Seiten und stellt sicher, dass die Kommunikation standardisiert abläuft.

SNMP-Operationen und Nachrichtenformate

• SNMP nutzt PDUs (Protocol Data Units) zur Kommunikation:

  • GET, SET, GETNEXT, GETBULK (nur ab v2c), RESPONSE, TRAP, INFORM

• GET fragt eine bestimmte Variable ab, SET ändert ihren Wert.

• TRAPs sind unbestätigte Meldungen vom Agent an den Manager.

• INFORMs sind wie TRAPs, aber mit Empfangsbestätigung.

Kommunikation und Ports

• Standardkommunikation läuft über UDP-Port 161.
• TRAPs nutzen den UDP-Port 162 des Managers.

Praxistipp

• Nutze Tools wie SNMP-Browser, um die MIB visuell zu erkunden und passende OIDs zu finden.
• So kannst du gezielt Daten erfassen, analysieren und Netzwerkprobleme effizient eingrenzen.

Ausblick

Im nächsten Schritt beschäftigst du dich mit den SNMP-Versionen v1, v2c und v3. Dabei lernst du, wie sich diese Versionen in Bezug auf Sicherheit, Leistungsfähigkeit und Zuverlässigkeit unterscheiden und warum SNMPv3 heute der empfohlene Standard ist.

---
