ICMPv6
In dieser interaktiven Lerneinheit entdeckst du die Besonderheiten von ICMPv6 und seine wichtigen Funktionen in IPv6-Netzwerken. Du lernst die spezifischen ICMPv6-Nachrichtentypen kennen und verstehst, wie sie für die Nachbarschaftserkennung, automatische Adresskonfiguration und Fehlerbehandlung eingesetzt werden. Diese Kenntnisse sind besonders wertvoll für die Fehlersuche und Wartung moderner IPv6-Netzwerke.
Einführung

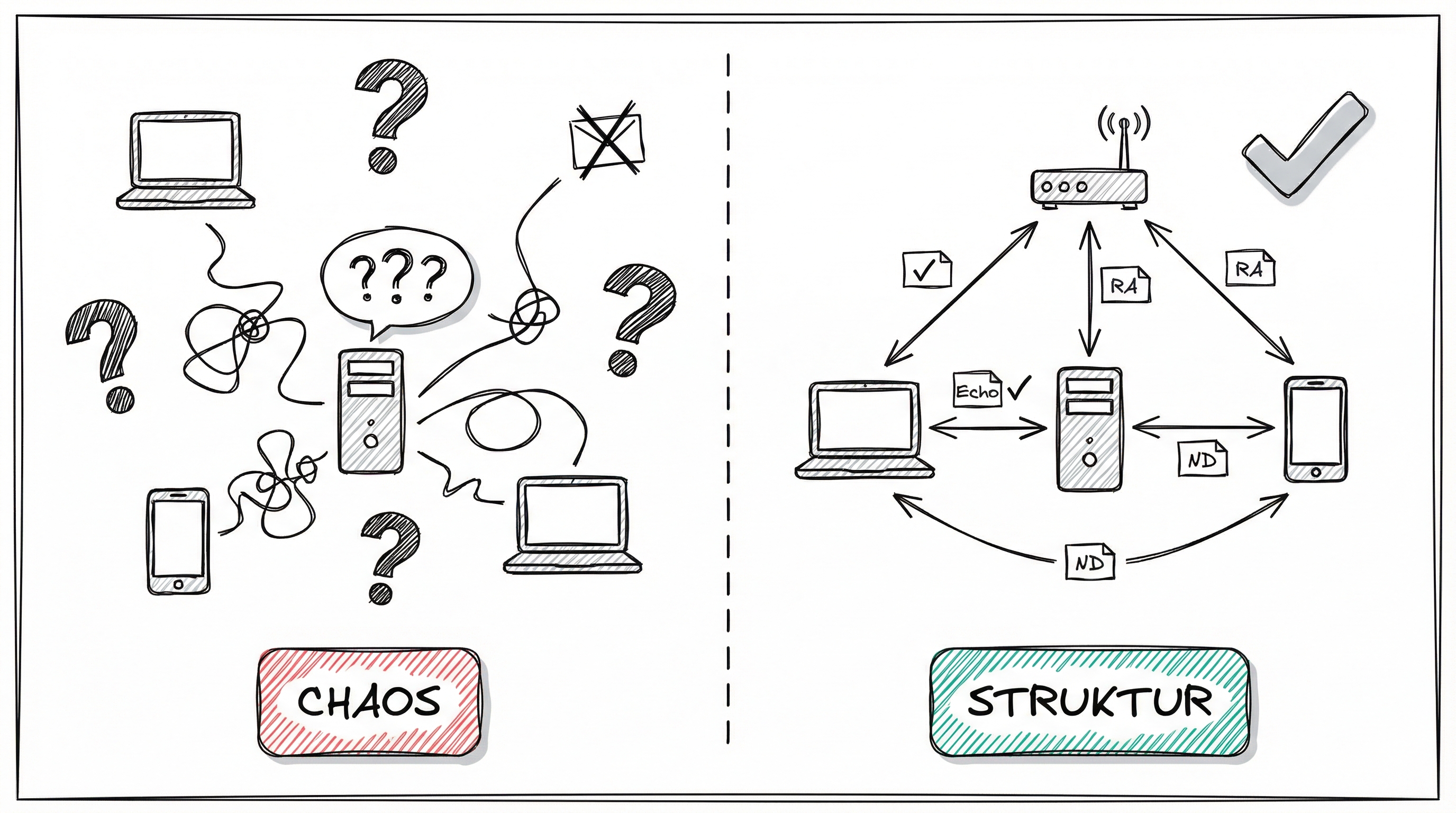

IPv6 sollte die Internetkommunikation revolutionieren — stabiler, schneller, flexibler. Doch schon kurz nach der Einführung zeigte sich ein massives Problem:
Ohne passende Fehler- und Diagnosemechanismen wären IPv6-Netzwerke nahezu unbeherrschbar geworden. ICMPv4 reichte dafür nicht mehr aus.
Erst mit der umfassenden Erweiterung durch ICMPv6 konnten grundlegende Funktionen wie Adressauflösung, automatische Netzwerkkonfiguration und effiziente Fehlerdiagnose überhaupt realisiert werden. Heute ist ICMPv6 unverzichtbar für jedes stabile IPv6-Netzwerk.
Überleitung
ICMP ist ein Protokoll, das speziell zur Fehlerberichterstattung und Diagnose in IP-basierten Netzwerken entwickelt wurde. Es existiert in zwei Varianten:
- ICMPv4 für IPv4-Netzwerke
- ICMPv6 für IPv6-Netzwerke
Trotz ihrer unterschiedlichen Einsatzbereiche haben beide Versionen gemeinsame Grundprinzipien:
Gemeinsamkeiten
- Zweck: Beide Protokolle übermitteln Fehlermeldungen und Netzwerkinformationen zwischen Hosts und Routern. Wenn etwa ein Router ein Paket nicht zustellen kann, wird eine entsprechende Nachricht an den Absender geschickt.

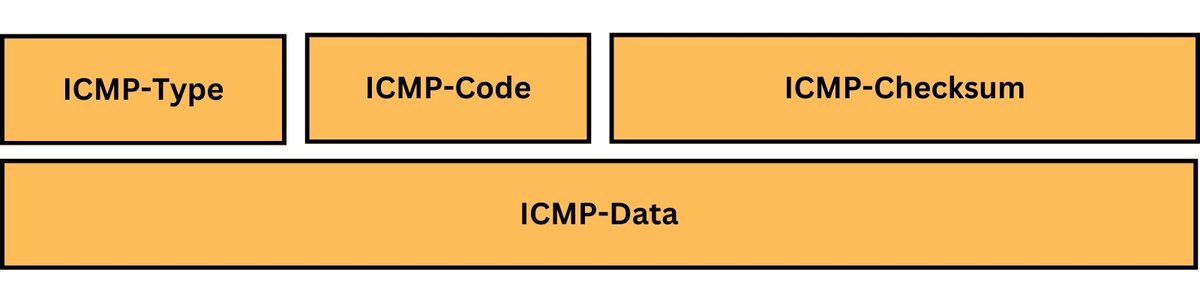

- Struktur: ICMP-Nachrichten bestehen immer aus einem Typ, einem Code und einer Prüfsumme, um die Integrität der Nachricht sicherzustellen.
- Diagnosetools: Tools wie ping und traceroute verwenden ICMP-Nachrichten, um Netzwerkpfade zu analysieren und Erreichbarkeiten zu testen.
Damit bilden beide Varianten eine zentrale Grundlage für die Netzwerkdiagnose und die Kommunikation über Probleme.
Unterschiede
Trotz dieser Ähnlichkeiten gibt es wichtige Unterschiede, die du kennen solltest:
1. Erweiterte Fehlerberichterstattung (ICMPv6)
ICMPv6 bietet eine detailliertere Fehlerberichterstattung als ICMPv4. Es unterscheidet beispielsweise genau, ob ein Zielnetzwerk nicht erreichbar ist, der Zielhost nicht gefunden wird oder ein bestimmter Port auf dem Zielgerät nicht offen ist. Dadurch kannst du schneller und gezielter Fehlerquellen erkennen.
Unterschiede
2. Auto-Konfiguration (SLAAC)
ICMPv6 unterstützt die automatische Adresskonfiguration über Stateless Address Autoconfiguration (SLAAC). Dadurch kann ein Gerät beim Netzwerkbeitritt selbstständig eine eigene IP-Adresse erhalten, ohne dass ein DHCP-Server zwingend erforderlich ist. Für weitere Konfigurationsdetails wie DNS-Server wird jedoch oft zusätzlich DHCPv6 eingesetzt.
Unterschiede
3. Neighbor Discovery (ND)
Im Gegensatz zu IPv4, wo die Adressauflösung über ARP (Address Resolution Protocol) erfolgt, übernimmt ICMPv6 diese Aufgabe durch das integrierte Neighbor Discovery Protocol (ND). ND erfüllt mehrere Aufgaben:
- Adressauflösung: Erkennen und Zuordnen von IP- zu MAC-Adressen.
- Router-Entdeckung: Finden von Routern im lokalen Netzwerk.
- Erreichbarkeitsprüfung: Prüfen, ob ein Nachbar erreichbar ist.
Hierfür werden spezifische Nachrichtentypen verwendet, z. B. Neighbor Solicitation und Neighbor Advertisement.
Unterschiede
4. Multicast Listener Discovery (MLD)
ICMPv6 integriert auch die Verwaltung von Multicast-Gruppen durch Multicast Listener Discovery (MLD). Damit wird effizient verwaltet, welche Geräte an welchen Multicast-Gruppen teilnehmen wollen:
- Typ 130: Multicast Listener Query
- Typ 131: Multicast Listener Report
Das hilft, den Netzwerkverkehr zu optimieren und überflüssige Übertragungen zu vermeiden.
Unterschiede
5. Path MTU Discovery
ICMPv6 unterstützt von Haus aus die dynamische Ermittlung der maximal möglichen Paketgröße („Path MTU Discovery“). Wenn ein Paket zu groß für ein Zwischenübertragungsnetzwerk ist, sendet ein Router eine Packet Too Big-Nachricht zurück. Dadurch kann der Absender die Paketgröße anpassen, um eine reibungslose Übertragung sicherzustellen.
Überleitung
Um IPv6 optimal zu unterstützen, erweitert ICMPv6 das Protokoll um neue Nachrichtentypen und Funktionen. Diese helfen dabei, Erreichbarkeit zu prüfen, Netzwerke automatisch zu konfigurieren und Probleme effizienter zu erkennen.
ICMPv6 Nachrichtentypen
Hier ein Überblick über wichtige ICMPv6-Nachrichtentypen:
| Nachrichtentyp | Typnummer | Beschreibung |
|---|---|---|
| Echo Request | 128 | Ping-Anfrage zur Erreichbarkeitsprüfung |
| Echo Reply | 129 | Antwort auf Ping |
| Destination Unreachable | 1 | Ziel nicht erreichbar (z.B. keine Route, Kommunikation verboten) |
| Packet Too Big | 2 | Paket übersteigt MTU, muss verkleinert werden |
| Time Exceeded | 3 | Hop Limit überschritten oder Fragmentierungszeit abgelaufen |
| Parameter Problem | 4 | Fehlerhafte Header-Information erkannt |
| Router Solicitation | 133 | Host fordert Router auf, sich zu melden |
| Router Advertisement | 134 | Router informiert Hosts über Netzwerkinformationen |
| Neighbor Solicitation | 135 | Anfrage zur Adressauflösung oder Erreichbarkeitsprüfung |
| Neighbor Advertisement | 136 | Antwort auf Neighbor Solicitation |
| Redirect Message | 137 | Router empfiehlt eine bessere Route |
Anwendungsbeispiele für ICMPv6-Nachrichten
Erreichbarkeitstest:
Wenn du den Befehl ping6 ipv6-zieladresse verwendest, sendet dein Rechner ein Echo Request (Typ 128). Bei erfolgreicher Erreichbarkeit erhältst du ein Echo Reply (Typ 129).
Anwendungsbeispiele für ICMPv6-Nachrichten
Paketgrößen-Anpassung:
Wenn dein System eine Packet Too Big-Nachricht erhält, bedeutet das, dass ein Paket zu groß für eine Zwischenstrecke war. Dein Rechner muss daraufhin kleinere Pakete senden, damit die Übertragung funktioniert.
Anwendungsbeispiele für ICMPv6-Nachrichten
Automatische Netzwerkkonfiguration:
Beim Starten sendet dein Rechner eine Router Solicitation (Typ 133) an das lokale Netzwerk. Ein Router antwortet mit einem Router Advertisement (Typ 134) und teilt dir wichtige Netzwerkinformationen wie Präfixe und MTU mit.
Anwendungsbeispiele für ICMPv6-Nachrichten
Adressauflösung:
Um die MAC-Adresse eines Nachbargeräts zu ermitteln, sendet dein Rechner eine Neighbor Solicitation (Typ 135). Das Ziel antwortet über eine Neighbor Advertisement-Nachricht (Typ 136).
Zusammenfassung
Zusammenfassung
Du weißt jetzt, dass ICMP ein essentielles Protokoll für die Fehlerberichterstattung und Diagnose in IP-basierten Netzwerken ist. Beide Versionen nutzen einen ähnlichen Aufbau mit Typ, Code und Prüfsumme und unterstützen Tools wie ping und traceroute.
Mit ICMPv6 werden die Funktionen deutlich erweitert:
- Es bietet eine präzisere Fehlerberichterstattung.
- Es unterstützt die automatische Adresskonfiguration (SLAAC).
- Es integriert das Neighbor Discovery Protocol (ND) für Aufgaben wie Adressauflösung und Router-Erkennung.
- Es verwaltet Multicast-Gruppen über MLD und optimiert so den Netzwerkverkehr.
- Es ermöglicht die dynamische Anpassung der Paketgröße durch Path MTU Discovery.
Zusätzlich hast du gelernt, welche neuen Nachrichtentypen ICMPv6 bereitstellt, darunter:
- Echo Request (128) und Echo Reply (129) für Erreichbarkeitstests,
- Packet Too Big (2) für MTU-Anpassung,
- Router Solicitation (133) und Router Advertisement (134) für automatische Netzwerkkonfiguration,
- Neighbor Solicitation (135) und Neighbor Advertisement (136) für Adressauflösung und Erreichbarkeitsprüfungen.
Durch konkrete Anwendungsbeispiele hast du verstanden, wie ICMPv6 im Alltag für Netzwerkstabilität sorgt, Probleme schneller erkennbar macht und IPv6-Netzwerke flexibel unterstützt.
