Installation und Inbetriebnahme
In dieser Lerneinheit befasst du dich mit den wichtigen Anforderungen an den Aufstellungsort von USV-Systemen, insbesondere der korrekten Belüftung zur Vermeidung von Überhitzung. Du lernst die konkreten Umgebungsbedingungen kennen, die für einen sicheren und effizienten Betrieb einer USV-Anlage erforderlich sind. Diese Kenntnisse sind essentiell für die fachgerechte Installation und den zuverlässigen Betrieb von USV-Systemen in der Praxis.
Einführung
Dein Unternehmen investiert 5.000 Euro in eine neue, leistungsstarke USV, um den zentralen Datenbankserver zu schützen. Zwei Wochen später gibt es einen kurzen Stromausfall von nur wenigen Sekunden. Trotzdem stürzt der Server ab.
Die Daten der letzten Stunde sind verloren, die Produktion steht still und der Geschäftsführer ist außer sich. Die Ursache? Ein simpler, aber kritischer Fehler bei der Installation, der hätte vermieden werden können.
Um sicherzustellen, dass eine USV im entscheidenden Moment zuverlässig funktioniert, beginnt die Arbeit lange vor dem ersten Test. Alles startet mit der sorgfältigen Auswahl und Vorbereitung des richtigen Standorts.
Lernziele
Nach dieser Lerneinheit kannst du:
- Die entscheidenden Anforderungen an den Aufstellungsort einer USV (Belüftung, Tragfähigkeit, Umgebung) benennen und die Folgen einer Nichtbeachtung erklären.
- Die Notwendigkeit der korrekten elektrischen Absicherung und Verkabelung durch eine Elektrofachkraft begründen.
- Den Ablauf und den Zweck von Funktions- und Lasttests beschreiben, um die Betriebsbereitschaft einer USV zu verifizieren.
- Die Bedeutung eines Inbetriebnahmeprotokolls als Nachweis für eine erfolgreiche Installation und für zukünftige Wartungen einordnen.
Überleitung
Dieser Teil dient als Anleitung für die fachgerechte Installation, Inbetriebnahme und Überprüfung einer USV-Anlage. Er führt schrittweise durch den gesamten Prozess, von der Vorbereitung des Aufstellungsortes bis zur abschließenden Funktionskontrolle.
Anforderungen an den Aufstellungsort
Die Wahl und Vorbereitung des richtigen Aufstellungsorts ist entscheidend für die langfristige Leistung, Sicherheit und Lebensdauer der USV-Anlage.

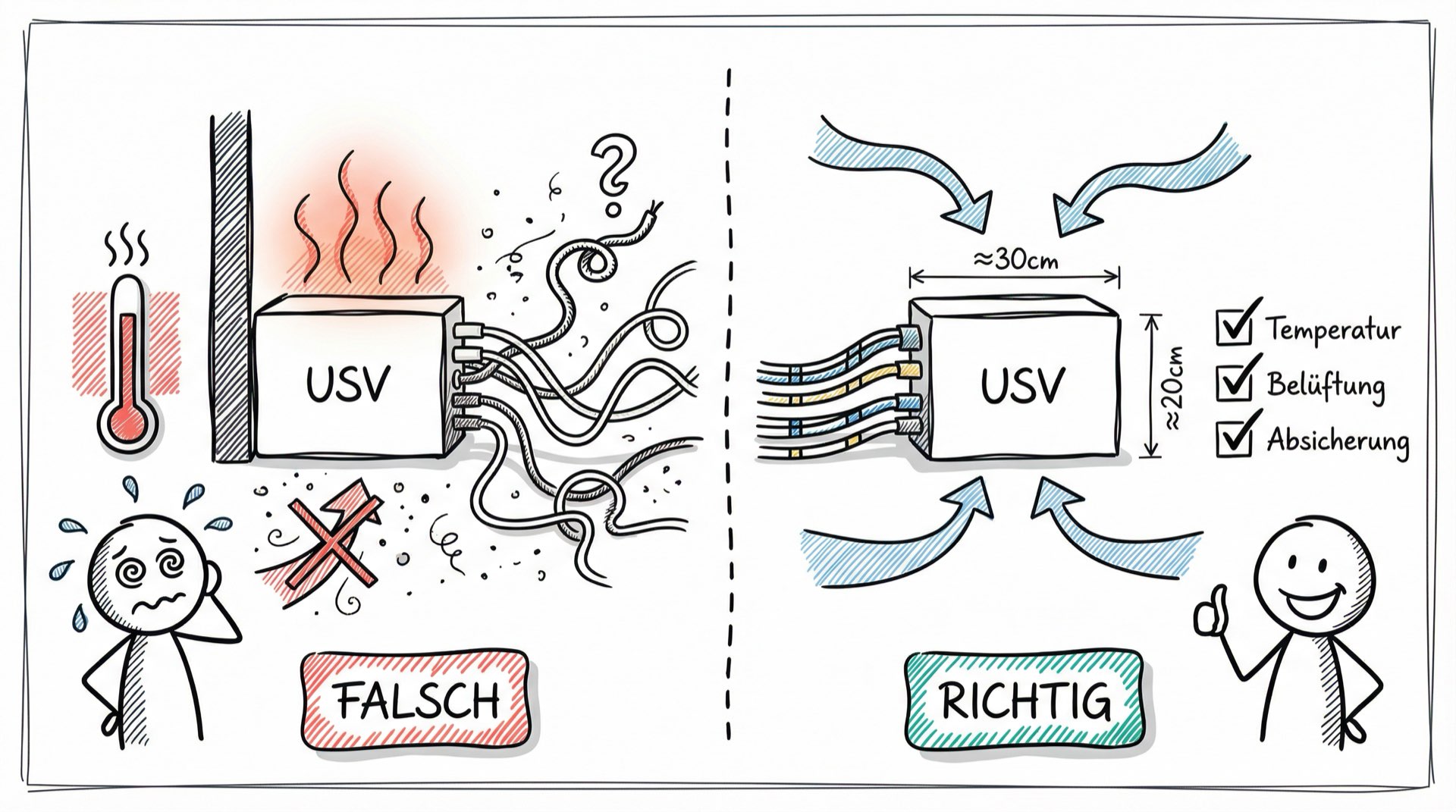

Belüftung
USV-Systeme erzeugen Wärme, die effizient abgeführt werden muss, um eine Überhitzung zu vermeiden.
- Luftzirkulation: Sorge für genügend Freiraum um die USV. Als Richtwert gelten mindestens 20 cm an den Seiten und 30-50 cm an der Rück- und Vorderseite.
- Raumtemperatur: Halte die Raumtemperatur konstant zwischen 20 °C und 25 °C. Höhere Temperaturen verkürzen die Lebensdauer der Batterien erheblich.
- Klimatisierung: In Räumen mit mehreren USV-Systemen oder anderen Wärmequellen ist eine aktive Klimatisierung notwendig, um die Temperatur stabil zu halten.
Anforderungen an den Aufstellungsort
Tragfähigkeit
Besonders leistungsstarke USV-Anlagen mit großen Batteriekapazitäten können ein erhebliches Gewicht erreichen. Die Statik des Aufstellungsortes darf nicht vernachlässigt werden.
- Gewicht prüfen: Vergleiche das im Datenblatt angegebene Gesamtgewicht der USV-Anlage mit der dokumentierten maximalen Tragfähigkeit des Bodens (z. B. in Bauplänen).
- Untergrund: Stelle sicher, dass der Boden absolut eben und stabil ist. Unebenheiten können zu mechanischen Spannungen im Gehäuse führen und die Standsicherheit gefährden.
- Unterstützung: Bei sehr schweren Anlagen oder unsicherer Bodenbeschaffenheit muss ein Statiker hinzugezogen werden. Gegebenenfalls sind lastverteilende Platten oder zusätzliche Stützkonstruktionen erforderlich.
Anforderungen an den Aufstellungsort
Weitere Umgebungsanforderungen
Neben Temperatur und Stabilität sind weitere Faktoren der Umgebung für einen störungsfreien Betrieb wichtig.
- Staubfreiheit: Der Aufstellungsort muss möglichst staubfrei sein. Staubpartikel können sich in den Lüftern und auf elektronischen Bauteilen ablagern, die Kühlleistung reduzieren und Kurzschlüsse verursachen.
- Zugänglichkeit: Der Bereich um die USV muss jederzeit frei zugänglich bleiben. Dies ist zwingend erforderlich, um Wartungsarbeiten, Inspektionen und einen eventuellen Austausch von Batterien ohne Hindernisse durchführen zu können.
- Feuchtigkeit: Die relative Luftfeuchtigkeit sollte idealerweise zwischen 40 % und 60 % liegen. Werte unter 40 % erhöhen das Risiko elektrostatischer Entladungen (ESD), die empfindliche Elektronik beschädigen können. Werte über 60 % steigern die Gefahr von Korrosion an Kontakten und Platinen.
Anschluss und Absicherung der Leitungen
Die korrekte Verkabelung und Absicherung ist fundamental für einen sicheren und zuverlässigen Betrieb.
Wichtiger Hinweis: Diese Arbeiten dürfen ausschließlich von einer qualifizierten Elektrofachkraft durchgeführt werden, da Fehler zu schweren Sach- und Personenschäden führen können.
Anschluss und Absicherung der Leitungen
Eingangs- und Ausgangsleitungen
Die korrekte Dimensionierung und der Schutz der elektrischen Leitungen sind die Grundlage für die Funktion der USV.
- Kabelquerschnitt: Eine Elektrofachkraft muss den erforderlichen Kabelquerschnitt berechnen. Dies geschieht gemäß technischer Normen (z. B. DIN VDE 0298-4) und berücksichtigt Faktoren wie die maximale Strombelastbarkeit der USV, die Verlegeart der Kabel, die Umgebungstemperatur und den zulässigen Spannungsfall über die Leitungslänge.
- Absicherung: Die Zuleitung zur USV muss mit einem eigenen Leitungsschutzschalter oder einer Sicherung versehen werden. Die Auslegung dieses Schutzschalters muss exakt auf die maximale Eingangsleistung der USV abgestimmt sein, um die Anlage vor Überlast und das Stromnetz vor Kurzschlüssen zu schützen.
- Lastverteilung: Verteile die angeschlossenen Verbraucher gleichmäßig auf die verfügbaren Ausgangsleitungen und (bei dreiphasigen Systemen) auf die Phasen. Eine ungleichmäßige Lastverteilung (Schieflast) kann zur Überlastung einzelner Stränge und zum Ausfall der Versorgung führen.
Anschluss und Absicherung der Leitungen
Schutz und Sicherheit
Zusätzliche Schutzmaßnahmen sind erforderlich, um die Anlage und das Personal vor externen Gefahren zu schützen.
- Erdung: Eine fachgerecht installierte und geprüfte Erdung ist für den Personenschutz (Schutz gegen elektrischen Schlag) und die korrekte Funktion von internen und externen Schutzvorrichtungen wie dem Überspannungsschutz unerlässlich.
- Blitz- und Überspannungsschutz: Installiere einen geeigneten Überspannungsschutz (SPD - Surge Protective Device) an der Eingangsseite der USV. Dieser schützt die empfindliche Elektronik vor Spannungsspitzen (Transienten) aus dem Stromnetz. In Regionen mit hoher Blitzgefahr ist ein umfassenderes Blitzschutzkonzept für das gesamte Gebäude notwendig.
Anschluss und Absicherung der Leitungen
Dokumentation
Eine lückenlose und verständliche Dokumentation ist für die Wartung, Erweiterung und Fehlersuche unerlässlich.
- Kennzeichnung: Markiere alle Eingangs-, Ausgangs- und Kommunikationsleitungen eindeutig. Dafür eignen sich Kabelmarkierer, Beschriftungen oder die Verwendung farbcodierter Kabel.
- Übersichtsplan: Erstelle einen detaillierten Plan, der die gesamte Installation dokumentiert. Dieser sollte die genaue Verkabelung, die Position der Schutzvorrichtungen (Sicherungen) und eine Liste der an den jeweiligen Ausgängen angeschlossenen Verbraucher enthalten.
Überleitung
Nach der Installation und Verkabelung muss die USV-Anlage umfassend getestet werden, bevor sie in den produktiven Betrieb übergeben wird. Diese Tests stellen sicher, dass die Anlage unter realen Bedingungen wie erwartet funktioniert und die angeschlossenen Systeme zuverlässig schützt.
Durchführung der Funktionsprüfung
Die Funktionsprüfung ist der erste Schritt und verifiziert die grundlegenden Betriebszustände und die korrekte Installation ohne nennenswerte Last.
-
Visuelle Inspektion: Prüfe alle Kabelverbindungen auf festen Sitz und kontrolliere die gesamte Anlage auf eventuelle physische Schäden, die während des Transports oder der Installation entstanden sein könnten.
-
Überprüfung der Statusanzeigen: Schalte die USV ein und beobachte die Status-LEDs und das Display auf der Vorderseite. Achte darauf, dass keine Fehlercodes oder Warnmeldungen angezeigt werden, die auf ein internes Problem hindeuten.
-
Initiierung des Selbsttests: Führe den internen Selbsttest der USV aus, der meist über das Bedienfeld oder die Software gestartet werden kann. Dieser Test prüft die grundlegende Funktion der Steuerungselektronik und den Zustand der angeschlossenen Batterien.
-
Kontrolle der Software-Verbindung: Stelle sicher, dass die installierte Management-Software eine stabile Verbindung zur USV herstellen kann. Überprüfe, ob korrekte Daten wie Batteriespannung, Last und Betriebsmodus in der Software angezeigt werden.
Durchführung von Lasttests
Lasttests simulieren den Ernstfall und zeigen, wie sich die USV unter der Belastung der angeschlossenen Verbraucher verhält.
-
Stufenweise Belastung: Beginne damit, die USV mit einer geringen Last zu beaufschlagen (z. B. 25 % der Nennleistung). Erhöhe die Last dann schrittweise, beispielsweise in 25 %-Schritten, bis die maximal geplante Betriebslast erreicht ist. So kannst du das Verhalten der Anlage unter steigender Belastung beobachten.
-
Simulation eines Stromausfalls: Unterbreche die externe Stromversorgung der USV, um einen Stromausfall zu simulieren. Der entscheidende Punkt hierbei ist, zu überprüfen, ob die USV ohne Verzögerung oder Unterbrechung auf den Batteriebetrieb umschaltet und die angeschlossene Last stabil versorgt.
-
Test der Wiederherstellung: Schalte die externe Stromversorgung wieder ein. Beobachte, wie die USV nahtlos vom Batterie- zurück in den Netzbetrieb wechselt und unmittelbar danach den Ladevorgang für die Batterien einleitet.
-
Überwachung der Temperatur: Kontrolliere während des gesamten Lasttests kontinuierlich die Betriebstemperatur der USV und die Temperatur der Batterien. Ein signifikanter Temperaturanstieg kann auf eine unzureichende Belüftung oder eine Überlastung hinweisen.
Erstellung des Inbetriebnahmeprotokolls
Die sorgfältige Dokumentation aller durchgeführten Tests ist ein unverzichtbarer Teil des Prozesses.
-
Inbetriebnahmeprotokoll: Führe über alle durchgeführten Prüfschritte und deren Ergebnisse ein detailliertes Inbetriebnahmeprotokoll. Dieses Dokument enthält alle gemessenen Werte, Beobachtungen und eventuell aufgetretene Abweichungen.
-
Zweck des Protokolls: Das Protokoll dient als formaler Nachweis für die ordnungsgemäße Installation und die erfolgreiche Überprüfung der Funktionalität. Es ist für spätere Wartungsarbeiten, zur Fehleranalyse und insbesondere für die Geltendmachung von Gewährleistungsansprüchen gegenüber dem Hersteller essenziell.
Zusammenfassung und Ausblick
Zusammenfassung:
Zentrale Erkenntnisse zur Installation:
Du kannst die kritischen Anforderungen an einen Aufstellungsort benennen und deren Wichtigkeit begründen.
- Umgebung: Du weißt, dass eine konstante Temperatur zwischen 20 °C und 25 °C, eine ausreichende Belüftung zur Wärmeabfuhr und eine kontrollierte Luftfeuchtigkeit (40-60 %) entscheidend sind, um die Lebensdauer der Batterien zu maximieren und die Elektronik zu schützen.
- Physische Anforderungen: Dir ist die Bedeutung eines stabilen, ebenen Untergrunds mit ausreichender Tragfähigkeit sowie eines staubfreien und jederzeit zugänglichen Bereichs bewusst.
- Elektrischer Anschluss: Du verstehst, warum die korrekte Dimensionierung von Kabelquerschnitten und Absicherungen ausschließlich durch eine qualifizierte Elektrofachkraft erfolgen darf. Zudem kannst du die Notwendigkeit einer fachgerechten Erdung und eines Überspannungsschutzes für den Personen- und Geräteschutz erläutern.
Zentrale Erkenntnisse zu Tests und Dokumentation:
Du kannst den Ablauf und den Zweck der abschließenden Überprüfungen detailliert beschreiben.
- Funktions- und Lasttests: Du weißt, wie man durch stufenweise Belastung und eine simulierte Stromunterbrechung die nahtlose Umschaltung auf den Batteriebetrieb und die Stabilität der Anlage unter realen Bedingungen verifiziert. Die Überwachung der Temperatur während dieser Tests ist dir als wichtiger Indikator für die Systemgesundheit bekannt.
- Inbetriebnahmeprotokoll: Du verstehst die zentrale Rolle des Inbetriebnahmeprotokolls. Es ist nicht nur ein formales Dokument für Gewährleistungsansprüche, sondern auch die unerlässliche Referenzdatenbasis für alle zukünftigen Wartungsarbeiten und Fehleranalysen.
Ausblick:
Nachdem die USV nun fachgerecht installiert, konfiguriert und erfolgreich getestet wurde, ist die Grundlage für einen sicheren Betrieb gelegt. Die Arbeit ist damit jedoch nicht abgeschlossen, sondern geht in eine neue Phase über.
In der nächsten Lektion widmen wir uns dem laufenden Betrieb und der regelmäßigen Wartung. Du wirst lernen, welche Routinetätigkeiten notwendig sind, um die Zuverlässigkeit und Langlebigkeit der Anlage sicherzustellen und wie du auf Alarme und Statusmeldungen im Alltag korrekt reagierst.
