Kabelgebundene Übertragungsmedien
In dieser interaktiven Lerneinheit erwirbst du fundiertes Wissen über kabelgebundene Übertragungsmedien mit Fokus auf Twisted-Pair-Verkabelung, deren Aufbau, Kategorien und Einsatzgebiete. Du lernst die verschiedenen Kabeltypen und deren technische Eigenschaften kennen und verstehst, welche Faktoren die Übertragungsqualität beeinflussen. Diese Grundlagen sind essentiell für die fachgerechte Installation und Wartung von Netzwerkinfrastrukturen sowie die Fehlersuche im Netzwerk.
Einführung
Warum ist deine Internetverbindung im Keller oft deutlich langsamer als direkt neben dem Router? Und warum funktionieren schnelle Glasfaseranschlüsse nicht einfach mit den alten Kabeln von vor 30 Jahren?
Hinter den Kulissen entscheidet das richtige Übertragungsmedium darüber, wie schnell, stabil und zuverlässig Daten in einem Netzwerk übertragen werden – egal ob zu Hause, im Büro oder quer durchs Land.
Damit du verstehst, wie Netzwerke aufgebaut werden und welche Rolle das Kabel spielt, schauen wir uns jetzt die wichtigsten kabelgebundenen Übertragungsmedien im Detail an. Du erfährst, warum verschiedene Kabeltypen unterschiedliche Stärken und Schwächen haben und wie du das richtige Kabel für deine Netzwerkanforderungen auswählst.
Lernziele
Nach dieser Lerneinheit kannst du:
- Die Bauweise und Funktionsweise von Twisted-Pair-, Koaxial- und Glasfaserkabeln erklären und die wichtigsten Unterschiede klar benennen.
- Typische Einsatzbereiche und Vorteile/Nachteile der drei Übertragungsmedien fachlich präzise einordnen.
- Die relevanten Fachbegriffe wie UTP, STP, Singlemode, Multimode, Coating und Buffering korrekt verwenden und deren Bedeutung erläutern.
- Bandbreite, Reichweite und Störanfälligkeit von Kupfer-, Koaxial- und Glasfaserkabeln vergleichen und technisch begründet bewerten.
Überleitung
Du kennst bereits die grundlegende Rolle von Kupferkabeln als Übertragungsmedium. Jetzt geht es konkret um zwei der wichtigsten Bauformen: Twisted-Pair-Kabel und Koaxialkabel. Sie bilden das technische Rückgrat moderner Netzwerke – von Firmen-LANs bis zu TV- und Internetanschlüssen.
Twisted-Pair-Kabel (Kupferkabel)
Twisted-Pair-Kabel sind das Standardmedium in lokalen Netzwerken (LAN). Sie bestehen aus Adernpaaren aus Kupferdraht, die miteinander verdrillt sind. Das reduziert Störungen von außen und zwischen den einzelnen Paaren. Du findest Twisted-Pair-Kabel überall – vom Router zu Hause bis hin zu großen Rechenzentren.
Typen von Twisted-Pair-Kabeln
- UTP (Unshielded Twisted Pair): Keine Abschirmung, dadurch günstig, aber empfindlicher für elektromagnetische Störungen.
- STP (Shielded Twisted Pair): Mit Metallabschirmung, dadurch besser gegen Störungen geschützt.
Kategorien und Eigenschaften
- Cat 5: Bis 100 MHz, geeignet für 100 Mbps-Netzwerke.
- Cat 5e: Besser abgeschirmt, unterstützt 1 Gbps (Gigabit Ethernet).
- Cat 6: Bis 250 MHz, unterstützt 10 Gbps auf kurzen Strecken (bis 55 m).
- Cat 6a: Bis 500 MHz, 10 Gbps bis zu 100 m.
- Cat 7/8: Noch höhere Frequenzen, für spezielle Anwendungen, z. B. in Rechenzentren.
Vorteile/Nachteile und Einsatzbereiche
| Vorteile | Nachteile |
|---|---|
| Preiswert und flexibel | Begrenzte Reichweite (max. 100 m bei 1 Gbps) |
| Leicht zu verlegen | Störanfälligkeit – besonders bei UTP in elektromagnetisch lauten Umgebungen |
| Breite Kompatibilität |
Typische Einsatzbereiche
- LAN-Verkabelung in Büros und Wohnhäusern
- VoIP-Telefonie
- Überwachungssysteme (CCTV)

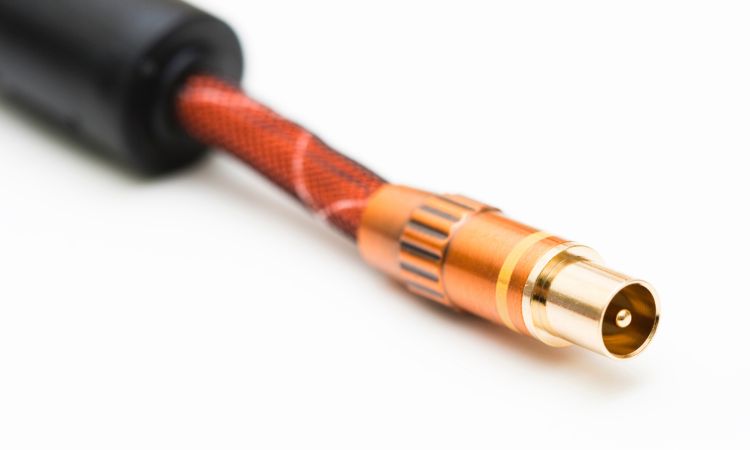

Koaxialkabel
Koaxialkabel bestehen aus einem Innenleiter, einem isolierenden Dielektrikum, einer Abschirmung (Außenleiter) und einem äußeren Schutzmantel. Das sorgt für hohe Störsicherheit und ermöglicht größere Übertragungsdistanzen als bei Twisted-Pair-Kabeln.
| Vorteile | Nachteile |
|---|---|
| Sehr störsicher – doppelte Abschirmung gegen Einflüsse | Unflexibel und schwer zu verlegen (dick, steif, große Biegeradien) |
| Große Bandbreite – geeignet für hohe Datenraten | Teurer – höhere Material- und Montagekosten |
| Lange Strecken – zuverlässige Übertragung über hunderte Meter | Spezialstecker nötig – präzise Montage der Anschlüsse erforderlich |
Typische Einsatzbereiche
- Kabelfernsehen (TV, Radio)
- Breitband-Internet (Kabelmodem)
- Videotechnik, z. B. in CCTV-Systemen
Vergleich Twisted-Pair vs. Koaxialkabel
| Merkmal | Twisted-Pair-Kabel | Koaxialkabel |
|---|---|---|
| Störsicherheit | Mittel (UTP) / Hoch (STP) | Sehr hoch |
| Reichweite | Bis 100 m | Bis mehrere 100 m |
| Bandbreite | Bis 40 Gbps (Cat 8) | Hoch (abhängig vom Typ) |
| Kosten | Niedrig | Eher hoch |
| Flexibilität | Hoch | Gering |
| Typische Anwendungen | LAN, VoIP, CCTV | TV, Internet, CCTV |
Überleitung
Bisher hast du gelernt, wie elektrische Kabel – etwa Twisted-Pair oder Koaxialkabel – Daten übertragen. Doch wenn extrem hohe Datenraten, große Entfernungen oder absolute Störungsfreiheit gefragt sind, reicht Kupfer nicht mehr aus. Jetzt lernst du das Medium kennen, das heute das Rückgrat des Internets bildet: Glasfaserkabel.

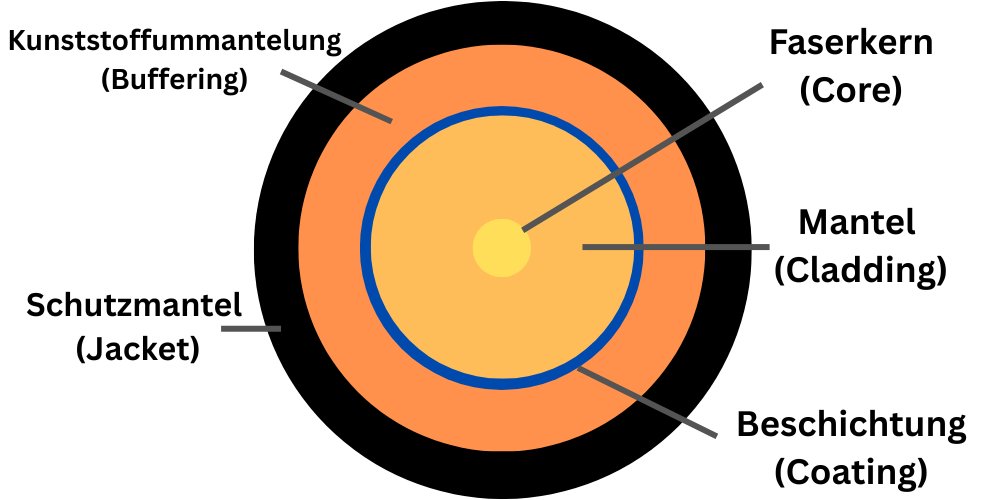

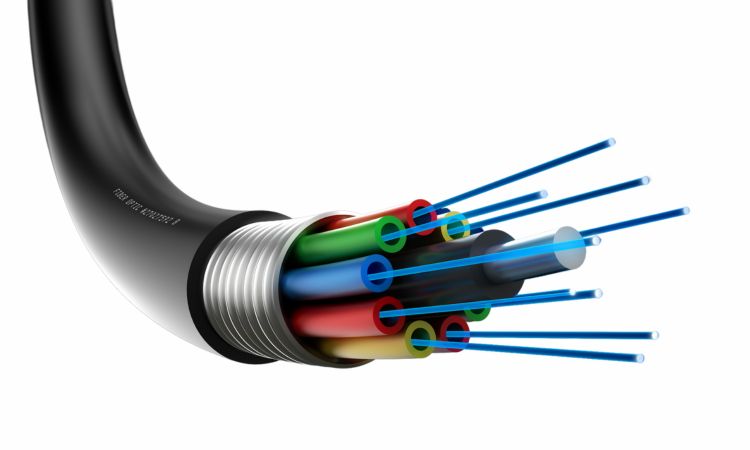

Glasfaserkabel: Aufbau
Ein Glasfaserkabel besteht aus mehreren exakt abgestimmten Schichten:
- Faserkern (Core): In diesem Glasstrang wird das Licht geführt. Der Kern ist hauchdünn und besteht meist aus speziellem Quarzglas oder Kunststoff (bei POF).
- Mantel (Cladding): Umgibt den Kern und hat einen geringeren Brechungsindex, damit das Licht im Kern durch Totalreflexion bleibt.
- Primärbeschichtung (Coating): Eine dünne Schicht Polymer (meist Acrylat) schützt das empfindliche Glas direkt.
- Kunststoffummantelung (Buffering): Dickere Schicht, macht die Faser robuster und einfacher zu handhaben.
- Schutzmantel (Jacket): Äußerste Hülle, schützt vor Feuchtigkeit, UV und mechanischer Belastung.
Funktionsweise
Die Datenübertragung erfolgt als Lichtimpuls, der durch den Kern läuft. Entscheidend ist die Totalreflexion an der Grenze zwischen Kern und Mantel – das Licht bleibt so auch über große Strecken im Glas. Die numerische Apertur (NA) gibt an, mit welchem maximalen Winkel das Licht eingekoppelt werden kann.
Singlemode-Fasern (SMF):
- Kern nur ca. 8–10 µm dick, führen nur eine Lichtmode
- Reichweiten bis 80 km ohne Verstärkung
- Sehr geringe Dämpfung (ca. 0,2 dB/km)
Multimode-Fasern (MMF):
- Kern meist 50 oder 62,5 µm
- Mehrere Lichtmoden, Reichweiten typ. 300–550 m (bei 10 Gbps)
- Höhere Dämpfung (1–3 dB/km), Modendispersion begrenzt die Distanz
Vorteile von Glasfaserkabeln
- Extreme Bandbreite: Es sind 10–20 Tbps üblich, experimentell sogar >100 Tbps möglich.
- Geringe Dämpfung: Nur 0,2 dB/km (SMF, 1550 nm), Kupfer dagegen 2–3 dB/km bei Cat6.
- Immun gegen elektromagnetische Störungen: Keine Probleme mit Störfeldern oder Übersprechen.
- Sicher: Abhören ist schwerer als bei Kupfer, keine abgestrahlten Signale.
- Leicht und platzsparend: Dünn und leicht bei hoher Datenkapazität.
Anwendungsbereiche
- Backbone von Internet und Telekommunikation: Verbindet Kontinente, Städte, Rechenzentren (10/40/100 Gbps und mehr).
- Campus- und Gebäudeverkabelung: Überbrückt größere Distanzen in Unternehmen oder Universitäten.
- Medizintechnik: Endoskopie, Laserchirurgie, optische Sensoren.
- Kabelfernsehen und Streaming: HFC-Netze kombinieren Glasfaser für lange Distanzen mit Koax im Haus.
- Industrie/Sensorik: Glasfaser-Sensoren für Temperatur, Druck oder Dehnung.
Herausforderungen
- Hohe Installationskosten: Material, Spleißtechnik und Fachpersonal treiben die Kosten.
- Mechanische Empfindlichkeit: Mindestbiegeradius, Zugentlastung und richtige Montage sind entscheidend.
- Dispersion: Moden- und chromatische Dispersion sowie nichtlineare Effekte können die Übertragungsqualität begrenzen.
- Spezialwerkzeuge nötig: OTDR, Spleißgeräte und Lichtquellen erfordern Fachkenntnis.
Vergleich mit Kupfer und Koaxialkabel
| Eigenschaft | Twisted-Pair (Cat6/6a) | Koaxialkabel (RG-6) | Glasfaser (SMF/MMF) |
|---|---|---|---|
| Bandbreite | 1–10 Gbps (bis 100 m) | Bis 10 Gbps (DOCSIS 3.1) | Bis zu 20 Tbps (kommerziell) |
| Reichweite | Bis 100 m | Bis 500 m (ohne Verstärker) | 300 m–80 km (je nach Typ) |
| Störanfälligkeit | Hoch (bei UTP) | Gering (gute Abschirmung) | Keine elektromagnetischen Störungen |
| Sicherheit | Mittel | Gut | Sehr gut |
| Kosten | Niedrig | Mittel | Hoch |
| Flexibilität | Hoch | Gering | Mittel |
Kernaussagen
- Glasfaser überträgt Daten als Licht, nicht als Strom.
- Singlemode für hohe Reichweite, Multimode für kürzere Strecken.
- Höchste Bandbreiten und geringste Störungen – aber teuer und aufwendig zu verlegen.
- Rückgrat für schnelle, sichere und stabile Netzwerke der Zukunft.
Zusammenfassung und Ausblick
Zusammenfassung:
Twisted-Pair-Kabel bestehen aus verdrillten Kupferadern. Sie sind Standard in lokalen Netzwerken (LAN) und zeichnen sich durch ihre Flexibilität, niedrigen Preis und einfache Verlegung aus. UTP-Kabel sind ungeschirmt und anfällig für Störungen, STP-Kabel bieten zusätzliche Abschirmung. Je nach Kategorie (Cat 5e, 6, 6a, 7, 8) werden unterschiedliche Bandbreiten und Reichweiten erreicht. Maximale Distanz ohne Verstärkung: meist 100 m.
Koaxialkabel verfügen über einen konzentrischen Aufbau mit einem Kern, einer Isolierung, einer Abschirmung und einem Schutzmantel. Sie sind sehr störsicher, erreichen höhere Bandbreiten als ältere Kupferleitungen und können Distanzen bis zu mehreren hundert Metern ohne Signalverstärker überbrücken. Typische Einsatzgebiete sind Kabelfernsehen, Breitband-Internet und CCTV.
Glasfaserkabel (Lichtwellenleiter) bestehen aus einem Kern, Mantel, Beschichtung (Coating), Kunststoffummantelung (Buffering) und einem Schutzmantel. Die Datenübertragung erfolgt als Lichtimpuls, der durch Totalreflexion im Kern gehalten wird. Man unterscheidet Singlemode- und Multimode-Fasern: Singlemode für sehr weite Strecken mit extrem niedriger Dämpfung, Multimode für kürzere Strecken in Gebäuden und Rechenzentren. Glasfaser bietet die höchste Bandbreite, ist immun gegen elektromagnetische Störungen und gilt als besonders abhörsicher. Allerdings ist die Installation aufwändig, kostenintensiv und erfordert spezielles Fachwissen.
Ausblick:
Im nächsten Schritt geht es um die aktiven und passiven Netzwerkkomponenten, die mit den vorgestellten Kabeltypen zusammenarbeiten und Netzwerke erst funktionsfähig machen.
