Kabeltechnologien und -standards

In dieser interaktiven Lerneinheit erwirbst du fundiertes Wissen über Ethernet-Technologien und deren praktische Anwendung in Kupferkabelnetzen. Du lernst die wichtigsten Standards von 10BASE-T bis zu aktuellen Highspeed-Varianten kennen und verstehst deren technische Spezifikationen sowie Einsatzgebiete. Diese Kenntnisse ermöglichen dir die fachgerechte Installation und Fehleranalyse von kabelgebundenen Netzwerken im Unternehmensumfeld.

Einführung

Warum ist das Internet in einem Altbau manchmal langsam, während du im Nachbarhaus mit Lichtgeschwindigkeit surfst? Wieso brauchst du für den einen Anschluss einen DSL-Splitter und im anderen ein Kabelmodem? Und was steckt hinter Begriffen wie 100BASE-TX oder DOCSIS 3.1, die dir beim Routerkauf begegnen?

Ohne Wissen über Kabelstandards herrscht Chaos - mit dem richtigen Know-how hast du Klarheit - Bildrechte: Ausbildung-in-der-IT.de (KI-unterstützt)

Gerade in der Netzwerktechnik entscheidet oft das Kabel im Keller darüber, wie schnell und zuverlässig deine Verbindung wirklich ist. Ob du Dateien in Sekunden lädst oder minutenlang warten musst, hängt davon ab, welche Zugangstechnologie und welcher Standard bei dir verbaut sind.

Um zu verstehen, warum es so viele unterschiedliche Kabeltechnologien und Übertragungsstandards gibt - und wie sie sich auf deine Netzwerkerfahrung auswirken -, schauen wir uns jetzt die wichtigsten Kabeltypen und deren Standards im Detail an. So weißt du genau, welche Technik wofür geeignet ist und warum es bei der Planung moderner Netzwerke auf mehr ankommt als nur auf das schnellste Kabel.

Lernziele

Nach dieser Lerneinheit kannst du:

1. Die wichtigsten Ethernet-Standards für Kupfer- und Glasfaserkabel aufzählen und ihre jeweiligen Eigenschaften sowie Einsatzbereiche erklären.
2. Die Funktionsweise und Unterschiede von ADSL, ADSL2+ und VDSL2 beschreiben und einordnen, für welche Anwendungsszenarien sie sich eignen.
3. Die Grundlagen des Kabelinternets über DOCSIS erläutern, die wichtigsten Versionen vergleichen und deren typische Bandbreiten und Anwendungen nennen.
4. DSL-, Kabel- und Ethernet-Technologien fachlich präzise gegenüberstellen und bewerten, wann welche Zugangstechnologie sinnvoll eingesetzt wird.

Überleitung

In den letzten Lerneinheiten hast du die Grundlagen der Übertragungsmedien kennengelernt – also die physikalischen Wege, über die Daten im Netzwerk übertragen werden. Jetzt tauchen wir tiefer in die technischen Standards ein, die den Datenaustausch über Kupferkabel und Glasfaser überhaupt erst möglich machen:

Ethernet. Ethernet ist nicht nur der Industriestandard für kabelgebundene Netzwerke – ohne diese Technologie gäbe es keine modernen Firmennetze oder schnelles Internet zu Hause.

Warum Ethernet-Standards?

Ethernet ist ein Bestandteil fast aller lokalen Netzwerke (LANs). Damit alle Geräte miteinander kommunizieren können, müssen sie dieselben Regeln für den Datenaustausch einhalten. Genau das legen Ethernet-Standards fest:

• Sie definieren, wie schnell Daten übertragen werden
• Welche Kabel und Stecker verwendet werden
• Und wie groß die Distanzen zwischen Geräten maximal sein dürfen

Ohne diese Standards wäre ein stabiler, sicherer und schneller Netzbetrieb nicht möglich.

Ethernet über Kupferkabel

Ethernet über Kupferkabel ist der Klassiker im Büro und zu Hause. Geräte wie PCs, Drucker und Switches werden per Twisted-Pair-Kabel (meist mit RJ45-Stecker) verbunden. Die wichtigsten Standards:

10BASE-T

10BASE-T markiert den Einstieg in die Twisted-Pair-Welt und war der erste Standard, der die Nutzung günstiger Kupferkabel für Ethernet-Netzwerke ermöglichte. Er wurde in den 1990er Jahren zum Grundstein für den breiten LAN-Ausbau in Unternehmen und Büros.

• Geschwindigkeit: 10 Mbit/s
• Kabeltyp: UTP (Unshielded Twisted Pair), Kategorie 3 oder besser
• Reichweite: 100 m pro Segment

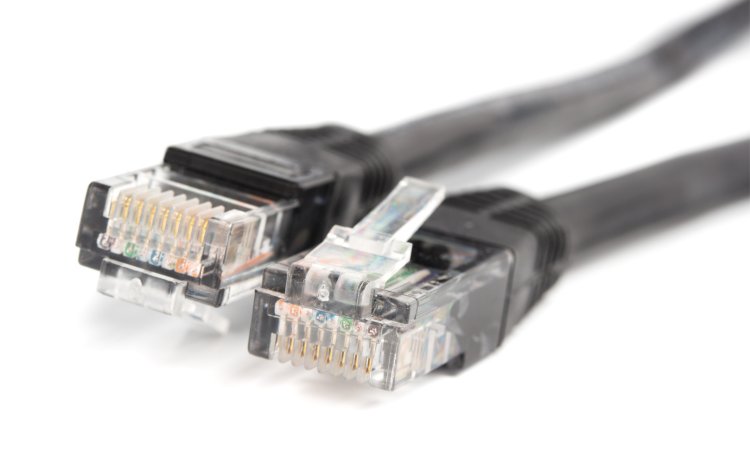

• Stecker: RJ45

Stecker: RJ45

10BASE-T war der erste große Ethernet-Standard für Twisted-Pair-Kabel und setzte sich schnell durch, weil er einfach zu installieren und günstig war.

Ethernet über Kupferkabel

100BASE-TX

Mit 100BASE-TX wurde “Fast Ethernet” zum Standard. Der Standard löste 10BASE-T in vielen Netzwerken ab, da er mit höheren Datenraten ideal für datenintensive Anwendungen wie Dateiübertragungen oder erste Multimedia-Anwendungen war.

• Geschwindigkeit: 100 Mbit/s
• Kabeltyp: UTP/STP, Kategorie 5 oder besser
• Reichweite: 100 m pro Segment
• Stecker: RJ45

Stecker: RJ45

100BASE-TX brachte den Durchbruch zu höheren Datenraten und ist heute noch in vielen Netzwerken zu finden. Cat-5-Kabel sind hier Standard.

Hinweis zum Netzwerkbetrieb

Früher war das CSMA/CD-Verfahren (Kollisionserkennung) zentral, da Geräte gemeinsam auf ein Kabel schrieben. Heute arbeiten fast alle Netzwerke mit Switches und Vollduplex – Kollisionen spielen deshalb kaum noch eine Rolle.

Ethernet über Glasfaser

Wenn große Distanzen oder extrem hohe Bandbreiten gefragt sind, kommt Glasfaser ins Spiel. Statt elektrischer Signale übertragen Lichtwellen Daten – das ermöglicht sehr hohe Geschwindigkeiten und Reichweiten.

100BASE-FX

100BASE-FX war der erste verbreitete Ethernet-Standard speziell für Glasfaserkabel. Er kam vor allem dort zum Einsatz, wo größere Distanzen überbrückt oder elektromagnetische Störungen ausgeschlossen werden mussten – etwa bei Gebäudeverbindungen oder im Backbone.

• Geschwindigkeit: 100 Mbit/s
• Medium: Multimode-Glasfaser (OM1/OM2)
• Reichweite: Bis zu 2 km (Vollduplex)
• Stecker: SC oder LC

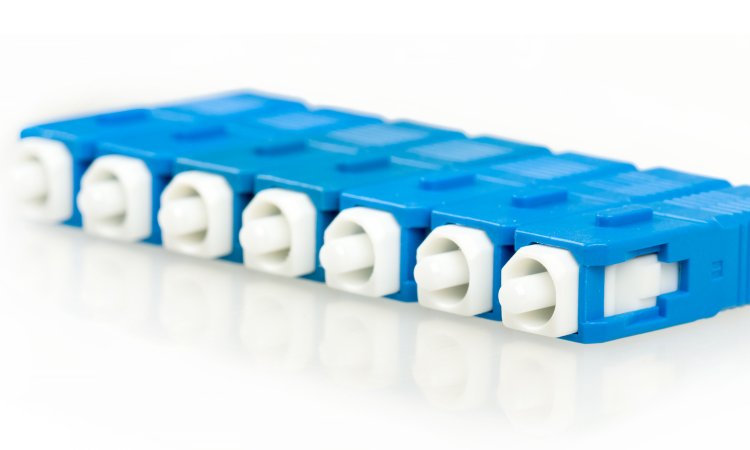

Stecker: SC

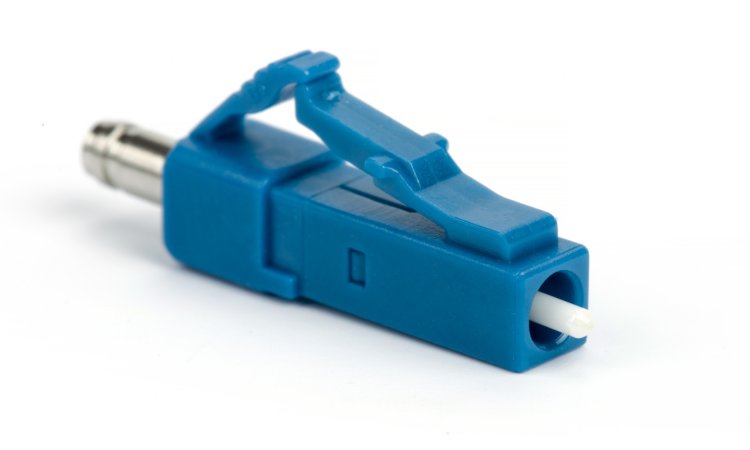

Stecker: LC

Ethernet über Glasfaser

1000BASE-SX

1000BASE-SX brachte Gigabit-Geschwindigkeiten ins LAN. Dieser Standard ist speziell für schnelle Verbindungen über kurze bis mittlere Distanzen innerhalb von Gebäuden und Rechenzentren optimiert und nutzt kostengünstige Multimode-Glasfaser.

• Geschwindigkeit: 1 Gbit/s
• Medium: Multimode-Glasfaser (OM1–OM4)
• Reichweite: 220 m (OM1), 550 m (OM2–OM4)
• Stecker: Meist LC

Stecker: LC

Weitere Standards: Für besonders weite Strecken (bis zu 120 km) gibt es Singlemode-Glasfaser-Standards wie 1000BASE-LX oder 10GBASE-LR.

⏳ Lädt Dataview-Inhalt...

Überleitung

Bis jetzt hast du die physikalischen Übertragungsmedien wie Kupferkabel und Glasfaser kennengelernt. Doch wie kommen die Daten eigentlich von deinem Internetanbieter zu dir nach Hause? Dafür gibt es verschiedene Zugangstechnologien – allen voran DSL und Kabelinternet. Diese nutzen bestehende Leitungen – das klassische Telefonkabel oder das TV-Kabel – auf besonders effiziente Weise. Jetzt lernst du, wie ADSL, VDSL und Kabelmodems mit DOCSIS funktionieren und was sie unterscheidet.

DSL-Technologien

ADSL (Asymmetric Digital Subscriber Line)

ADSL nutzt vorhandene, verdrillte Kupferdoppeladern (Twisted-Pair-Telefonkabel) und teilt die verfügbaren Frequenzbereiche asymmetrisch auf: Der Downstream (Daten empfangen) erhält mehr Bandbreite als der Upstream (Daten senden). Typisch für die meisten privaten Internetanwendungen ist ein deutlich höherer Downloadbedarf als Uploadbedarf.

• Typische Geschwindigkeiten:

  • ADSL (ITU G.992.1, G.dmt): Bis zu 8 Mbit/s Downstream, bis zu 1 Mbit/s Upstream
  • ADSL2+ (ITU G.992.5): Bis zu 24 Mbit/s Downstream, bis zu 1,4 Mbit/s Upstream
  • ADSL2+ Annex M: Bis zu 24 Mbit/s Downstream, bis zu 3,3 Mbit/s Upstream

• Reichweite: Effektiv bis ca. 5 km von der Vermittlungsstelle, jedoch nimmt die Datenrate mit wachsender Entfernung stark ab (z. B. < 1 Mbit/s bei 4–5 km)

• Modulation: DMT (Discrete Multitone Modulation; viele einzelne QAM-modulierte Subträger)

Hinweis: ADSL erlaubt meist gleichzeitig den Betrieb von Festnetztelefonie und Internet über das gleiche Kabel. Ein Splitter trennt die Frequenzbereiche.

VDSL und VDSL2 (Very High Bitrate DSL)

VDSL und insbesondere VDSL2 bieten deutlich höhere Übertragungsraten, nutzen aber weiterhin die Kupferdoppelader. VDSL ist ideal für Anwendungen mit hohem Bandbreitenbedarf (z. B. HD-Video-Streaming, Cloud-Anwendungen).

• Typische Geschwindigkeiten:

  • VDSL2 Profil 17a: Bis zu 100 Mbit/s Downstream, bis zu 40 Mbit/s Upstream
  • VDSL2 Super-Vectoring (Profil 35b): Bis zu 250 Mbit/s Downstream, bis zu 40 Mbit/s Upstream (in der Praxis häufig ca. 200/20 Mbit/s)

• Reichweite: Optimale Geschwindigkeit bis ca. 1 km Entfernung, mit größerer Entfernung starke Abnahme der Bandbreite

• Modulation: DMT (Discrete Multitone, ebenfalls mit vielen QAM-Subträgern)

Erklärung: Die Technik “Vectoring” reduziert Störungen zwischen benachbarten Leitungen und ermöglicht höhere Bandbreiten (Super-Vectoring/G.vector). Für sehr kurze Kupferstrecken (bis ca. 250 m) existiert G.fast (bis 1 Gbit/s).

Kabelmodems und DOCSIS

DOCSIS (Data Over Cable Service Interface Specification) ist der internationale Standard für die Datenübertragung über das Kabel-TV-Netz (Koaxialkabel). Mit DOCSIS kann das bestehende Fernsehkabelnetz effizient für Breitbandinternet und Telefonie genutzt werden.

Technische Merkmale

• Modulation:

  • DOCSIS 1.0/2.0/3.0: Kanalbasiertes 64-QAM/256-QAM Bonding
  • DOCSIS 3.1: OFDM (Orthogonal Frequency Division Multiplexing) mit QAM-Subträgern und moderner Fehlerkorrektur (LDPC)

• Kanalbündelung (Channel Bonding): Mehrere Kanäle werden für höhere Datenraten gebündelt

• Verschlüsselung: Z. B. AES (Advanced Encryption Standard) für sichere Übertragung

DOCSIS-Versionen und Bandbreiten

DOCSIS-Version	Downstream (max.)	Upstream (max.)	Besonderheiten
DOCSIS 1.0	ca. 38 Mbit/s (USA)	ca. 9 Mbit/s	EuroDOCSIS mit 8 MHz: bis ca. 50 Mbit/s
DOCSIS 2.0	ca. 38 Mbit/s	verbessert (bis 30 Mbit/s)	Optimierung speziell im Upstream
DOCSIS 3.0	bis zu 1 Gbit/s	bis zu 200 Mbit/s	Kanalbündelung (Channel Bonding) ermöglicht hohe Geschwindigkeiten
DOCSIS 3.1	bis zu 10 Gbit/s	bis zu 1 Gbit/s	OFDM, bessere Fehlerkorrektur, effizientere Spektrumnutzung

Anwendungsbereiche und Vorteile

Anwendungsbereiche

• Breitbandinternet: Hauptanwendung ist schnelles Internet für Privathaushalte und Unternehmen über Koaxialkabel
• VoIP (Voice over IP): Telefonie über das IP-Netzwerk
• IPTV (Internet Protocol Television): Fernsehen über Internetprotokoll

Hinweis: In Europa ist häufig EuroDOCSIS mit abweichenden Kanalbreiten (8 MHz) im Einsatz, was zu leicht anderen Datenraten führen kann.

Vorteile von DOCSIS

• Nutzung bestehender Infrastruktur (TV-Kabelnetz)
• Sehr hohe, skalierbare Datenraten durch Kanalbündelung und OFDM
• Parallele Bereitstellung von Internet, Telefonie und TV möglich

Vergleich DSL – Kabelinternet

Merkmal	ADSL / VDSL	Kabelinternet (DOCSIS)
Medium	Kupfer-Doppelader (Twisted Pair)	Koaxialkabel
Typische Bandbreite	8–250 Mbit/s	38 Mbit/s – 10 Gbit/s
Reichweite	Abhängig von Leitungslänge	Abhängig von Netzstruktur
Ausbau/Verfügbarkeit	Weit verbreitet (Telefonnetz)	Verbreitet in Ballungsräumen
Modulation	DMT (QAM-Subträger)	QAM, ab DOCSIS 3.1 OFDM
Simultane Dienste	Internet & Telefon (Splitter)	Internet, TV, Telefonie

⏳ Lädt Dataview-Inhalt...

Zusammenfassung und Ausblick

Zusammenfassung:

In dieser Lerneinheit hast du die wichtigsten kabelgebundenen Netzwerktechnologien im Detail kennengelernt. Dazu gehören die Ethernet-Standards für LANs, die DSL-Familie für Internetzugänge über das Telefonnetz sowie DOCSIS für Breitbandinternet über das TV-Kabelnetz. Im Folgenden findest du die Kernkonzepte, Unterschiede und Einordnungen – kompakt für die Prüfungsvorbereitung:

Ethernet-Standards

• Ethernet ist der Industriestandard für lokale Netzwerke (LANs) und bildet die Grundlage für den Datenaustausch über Kupfer- und Glasfaserkabel.
• Die wichtigsten Kupferstandards sind 10BASE-T (10 Mbit/s) und 100BASE-TX (100 Mbit/s), die auf Twisted-Pair-Kabeln und RJ45-Steckern basieren.
• Für höhere Geschwindigkeiten und größere Reichweiten wurden Glasfaserstandards wie 100BASE-FX und 1000BASE-SX entwickelt. Sie nutzen Multimode- oder Singlemode-Glasfaser und sind immun gegen elektromagnetische Störungen.
• Jeder Standard definiert Geschwindigkeit, Kabellänge, Steckertyp und Einsatzzweck. Dadurch wird ein stabiler und kompatibler Netzbetrieb ermöglicht.

DSL-Technologien (ADSL, VDSL)

• DSL (Digital Subscriber Line) nutzt bestehende Telefonleitungen (Twisted-Pair-Kupferdoppelader) für den Internetzugang. Die wichtigsten Varianten sind ADSL (asymmetrisch, bis 24 Mbit/s Downstream) und VDSL2 (deutlich höhere Datenraten bis zu 250 Mbit/s mit Super-Vectoring).
• ADSL teilt die Bandbreite asymmetrisch auf: Der Downstream ist meist viel schneller als der Upstream. Das passt zu den meisten privaten Anwendungen.
• VDSL/VDSL2 steigern die Übertragungsrate durch verbesserte Modulation und Vectoring-Technik, verlieren aber mit wachsender Leitungslänge stark an Geschwindigkeit.
• Über DSL ist meist auch Telefonie gleichzeitig möglich – ein Splitter trennt dazu die Frequenzen.

Kabelinternet und DOCSIS

• DOCSIS ist der Standard für die Datenübertragung über das TV-Kabelnetz (Koaxialkabel). Kabelmodems ermöglichen so hohe Bandbreiten, meist durch Kanalbündelung und moderne Modulationstechniken wie QAM und OFDM (ab DOCSIS 3.1).
• Mit DOCSIS 3.0/3.1 sind heute Gigabit-Geschwindigkeiten möglich. Auch parallele Nutzung von Internet, Telefonie (VoIP) und Fernsehen ist problemlos möglich.
• Die tatsächliche Datenrate hängt von der Netzstruktur, der Anzahl der Teilnehmer pro Segment und der DOCSIS-Version ab.

Vergleich und Einordnung

• Ethernet ist auf lokale Netzwerke (LANs) zugeschnitten und setzt meist auf Twisted-Pair-Kabel oder Glasfaser.
• DSL nutzt die Telefonleitung bis zum Hausanschluss und ist weiterhin in ländlichen Regionen verbreitet.
• Kabelinternet/DOCSIS nutzt Koaxialkabel (TV-Kabelnetz) und bietet vor allem in Städten hohe Geschwindigkeiten, da mehrere Kanäle gebündelt werden können.
• Mit zunehmendem Glasfaserausbau geraten klassische DSL- und Kabeltechnologien unter Druck, bleiben aber in Bestandsnetzen wichtig.

Ausblick

Im nächsten Schritt wechselst du von den kabelgebundenen zu den drahtlosen Übertragungsmedien. Du lernst, wie Funktechnologien wie WLAN, Mobilfunk und Satellitenkommunikation funktionieren, welche Besonderheiten sie im Vergleich zu Kabelverbindungen haben und in welchen Szenarien drahtlose Netze unverzichtbar sind.

---
