Komponenten einer USV-Anlage

In dieser Lerneinheit entdeckst du die zentralen Komponenten einer USV-Anlage und deren Zusammenspiel im System. Du lernst die Funktion des Gleichrichters als wichtiges Element zur Batterieladung kennen und verstehst dessen Rolle bei der Umwandlung von Wechsel- in Gleichstrom. Diese Grundlagen sind essentiell für die spätere Installation und Wartung von USV-Systemen im Rechenzentrum oder bei geschäftskritischen Anwendungen.

Einführung

Jede professionelle USV besitzt eine Funktion, die sie komplett umgeht und die angeschlossenen Server ungeschützt dem Netzstrom ausliefert. Was wie ein gravierendes Sicherheitsrisiko klingt, ist in Wahrheit einer ihrer wichtigsten Schutzmechanismen.

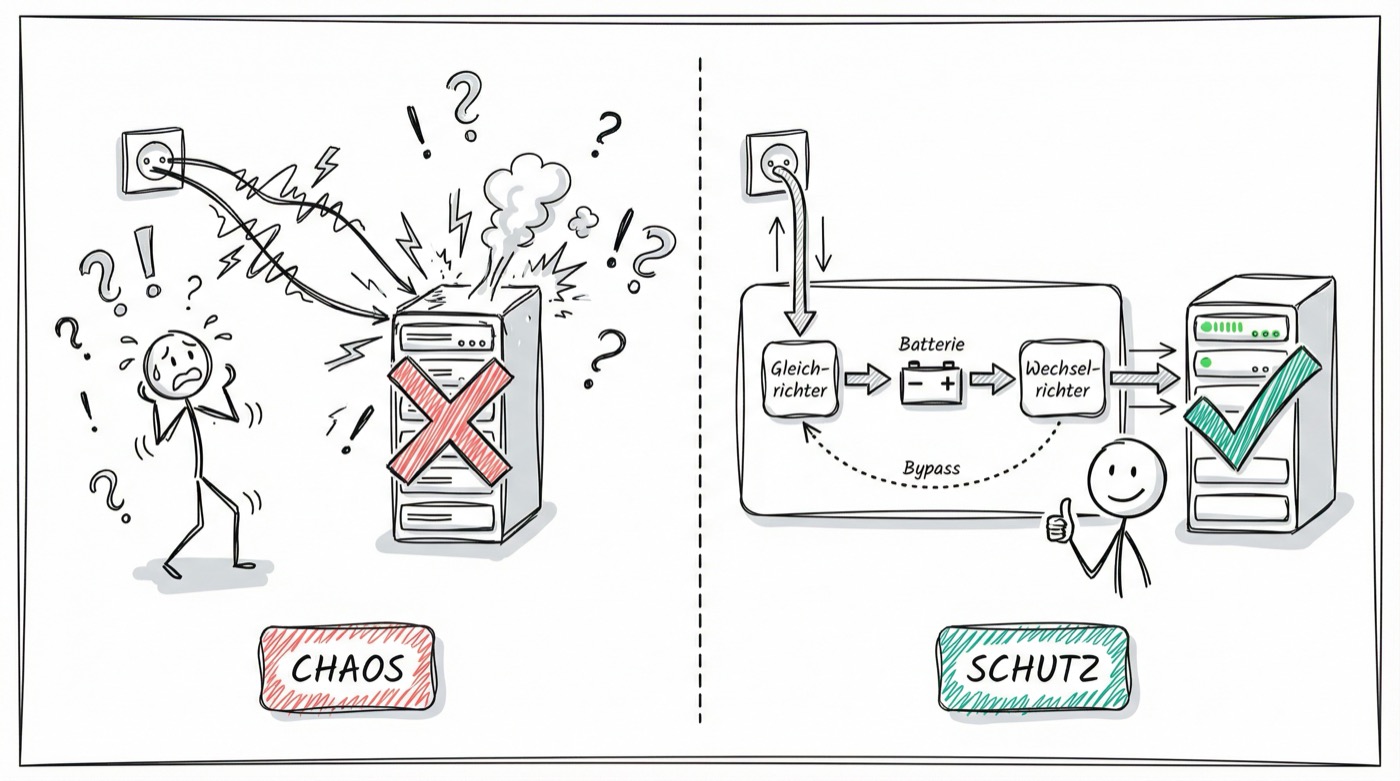

Chaos ohne USV vs. geschützte Stromversorgung mit USV-Komponenten — Bildrechte: Ausbildung-in-der-IT.de (KI-unterstützt)

Die Auflösung dieses scheinbaren Widerspruchs liegt im präzisen Zusammenspiel der internen Bauteile einer USV.

Um zu verstehen, wie diese Anlage zuverlässig schützt und warum selbst ihre Umgehung eine Schutzfunktion darstellt, müssen wir ihre zentralen Komponenten und deren spezifische Aufgaben im Detail betrachten.

Lernziele

Nach dieser Lerneinheit kannst du:

1. Die Aufgabe des Gleichrichters erläutern, also die Umwandlung von Wechselstrom (AC) in Gleichstrom (DC), und begründen, warum dieser Schritt für das Laden der Batterien und den Betrieb einer Online-USV notwendig ist.
2. Die wesentlichen Unterschiede zwischen Blei-Säure- und Lithium-Ionen-Batterien hinsichtlich ihrer Vor- und Nachteile (z. B. Kosten, Lebensdauer, Energiedichte, Temperaturempfindlichkeit) benennen und deren Einfluss auf die Auswahl für ein bestimmtes Szenario bewerten.
3. Die Funktion des Wechselrichters beschreiben und die Bedeutung einer reinen Sinuswelle für den sicheren Betrieb von IT-Geräten von einer modifizierten Sinuswelle abgrenzen.
4. Den Zweck des Bypass-Schalters als Sicherheits- und Wartungsfunktion erklären und dabei zwischen dem automatischen (statischen) Bypass für den Notbetrieb und dem manuellen Bypass für Wartungsarbeiten unterscheiden.

Überleitung

In dieser Lerneinheit beschäftigen wir uns mit den zentralen Komponenten, die eine unterbrechungsfreie Stromversorgung (USV) funktionsfähig machen. Wir beginnen mit dem Gleichrichter, der für die Umwandlung des Netzstroms verantwortlich ist, und betrachten danach die Batterien, die als Energiespeicher dienen.

Gleichrichter (Rectifier)

Der Gleichrichter ist eine grundlegende elektronische Baugruppe in jeder USV-Anlage. Seine Hauptaufgabe ist es, den Wechselstrom (AC) aus der Steckdose in den für die internen Systeme benötigten Gleichstrom (DC) umzuwandeln.

Ein Gleichrichter (englisch: Rectifier) ist eine elektronische Schaltung, die Wechselstrom (AC) in Gleichstrom (DC) umwandelt. Diese Umwandlung ist eine wesentliche Funktion für eine USV-Anlage, da die internen Batterien ausschließlich mit Gleichstrom geladen und betrieben werden können.

Rolle des Gleichrichters in einer USV-Anlage

Die spezifische Funktion des Gleichrichters ist vom jeweiligen USV-Typ abhängig.

• Online-USV-Anlagen (Doppelwandler): Bei diesem Typ, der für kritische Anwendungen verwendet wird, erfüllt der Gleichrichter eine Doppelfunktion. Er versorgt den nachgeschalteten Wechselrichter permanent mit stabilem Gleichstrom und lädt parallel dazu die Batterien. Die angeschlossenen Verbraucher sind dadurch vollständig von Schwankungen im Stromnetz entkoppelt.
• Line-Interactive- oder Offline-USV-Anlagen: Hier dient der Gleichrichter im Normalbetrieb primär dem Aufladen und Geladenhalten der Batterien. Diese übernehmen erst bei einem Stromausfall die Versorgung.

Funktionsweise

Die Umwandlung von Wechselstrom zu Gleichstrom erfolgt in mehreren Schritten.

1. AC-Eingang: Der Wechselstrom aus dem öffentlichen Netz wird dem Gleichrichter zugeführt.
2. Umsetzung: Der Strom durchfließt im Gleichrichter Dioden, die wie elektronische Ventile funktionieren und den Strom nur in eine Richtung passieren lassen. Das Ergebnis dieses Vorgangs ist eine pulsierende Gleichspannung.
3. Glättung: Diese pulsierende Spannung ist für elektronische Bauteile noch nicht stabil genug. Daher wird sie durch Filter, meist Kondensatoren, geglättet, um am Ausgang einen möglichst konstanten Gleichstrom für die Batterie und/oder den Wechselrichter bereitzustellen.
4. DC-Ausgang: Der fertig umgewandelte und geglättete Gleichstrom steht zur Verfügung.

Arten von Gleichrichtern

Es gibt verschiedene Bauweisen von Gleichrichtern, die sich in ihrer Effizienz unterscheiden.

• Einweggleichrichter: Diese einfache Schaltung nutzt eine Diode, die nur eine Halbwelle der Wechselstrom-Sinuskurve durchlässt. Diese Methode ist unkompliziert, aber wenig effizient.
• Brückengleichrichter: Hier kommen vier Dioden in einer Brückenschaltung zum Einsatz. Diese Anordnung ermöglicht die Nutzung beider Halbwellen des Wechselstroms, was sowohl die Effizienz als auch die Qualität der Ausgangsspannung deutlich verbessert.

Bedeutung und wichtige Aspekte

Der Gleichrichter ist ein zentrales Bauteil, dessen Qualität die Gesamtleistung der USV-Anlage direkt beeinflusst.

• Effizienz: Moderne Gleichrichter sind darauf ausgelegt, Energieverluste bei der Umwandlung von AC zu DC so gering wie möglich zu halten.
• Batterielebensdauer: Ein stabiler und präzise geregelter Ladestrom ist entscheidend für den Zustand und die maximale Lebensdauer der angeschlossenen Batterien.
• Dimensionierung: Der Gleichrichter muss korrekt für die erwartete Last und die Kapazität der Batterien ausgelegt sein. Eine falsche Dimensionierung kann zu ineffizientem Laden und zur Beschädigung von Komponenten führen.
• Wartung: Regelmäßige Funktionsprüfungen des Gleichrichters sind ein fester Bestandteil der USV-Wartung, um eine dauerhafte Betriebsbereitschaft sicherzustellen.

---

Nachdem der Strom vom Gleichrichter umgewandelt wurde, muss die Energie für den Fall eines Ausfalls gespeichert werden. Diese Aufgabe übernehmen die Batterien.

Arten von Batterien in USV-Anlagen

In USV-Systemen kommen hauptsächlich zwei Batterietechnologien zum Einsatz: die traditionellen Blei-Säure-Batterien und die moderneren Lithium-Ionen-Batterien.

Blei-Säure-Batterien

Diese Technologie ist der etablierte Standard in USV-Anlagen. Meist wird die VRLA-Variante (Valve-Regulated Lead-Acid) eingesetzt, die als wartungsarm und auslaufsicher gilt.

• Untertypen:
  • AGM (Absorbent Glass Mat): Bei diesem Typ ist die Batteriesäure in einem Glasfaservlies gebunden.
  • Gel: Hier wird die Säure durch die Zugabe von Kieselsäure in eine gelartige Masse umgewandelt.

Vorteile	Nachteile
Kostengünstig in der Anschaffung	Geringere Energiedichte (groß und schwer)
Fähigkeit zur Abgabe sehr hoher Ströme	Kürzere Lebensdauer und Zyklenzahl
	Hohe Temperaturempfindlichkeit (Lebensdauer halbiert sich pro ca. 10 °C über 20-25 °C)

Lithium-Ionen-Batterien

Diese Technologie wird aufgrund ihrer technischen Überlegenheit immer bedeutender für USV-Anwendungen.

• Untertypen: Es existieren verschiedene chemische Zusammensetzungen. Lithium-Eisenphosphat (LiFePO4) ist beispielsweise für hohe Sicherheit und Langlebigkeit bekannt.

Vorteile	Nachteile
Sehr hohe Energiedichte (mehr Energie bei weniger Gewicht/Volumen)	Höhere Anschaffungskosten
Deutlich längere Lebensdauer und höhere Zyklenfestigkeit	Erfordert ein komplexes Batterie-Management-System (BMS) zur Überwachung jeder Zelle
Breiterer Betriebstemperaturbereich

Auswahlkriterien und Betrieb

Die Auswahl der passenden Batterie hängt von mehreren Faktoren ab.

• Kapazität (Ah): Definiert, wie lange die USV die Last bei einem Stromausfall versorgen kann (Autonomiezeit).
• Lebensdauer & Zyklen: Gibt an, wie oft eine Batterie ent- und wieder aufgeladen werden kann, bevor ihre Kapazität signifikant nachlässt.
• Gesamtbetriebskosten (TCO): Berücksichtigt neben dem Kaufpreis auch Kosten für Wartung, Kühlung und Austausch. Über die gesamte Lebensdauer sind Li-Ion-Batterien oft die wirtschaftlichere Wahl.
• Umgebungstemperatur: Eine kühle (ca. 20–25 °C), trockene und saubere Umgebung ist für alle Batterietypen optimal, um die maximale Lebensdauer zu erreichen.
• Sicherheit: Lithium-Ionen-Akkus dürfen nicht bei Temperaturen unter 0 °C geladen werden. Dies kann zu irreversiblen Schäden (sogenanntes “Lithium-Plating”) und damit verbundenen Sicherheitsrisiken führen.

⏳ Lädt Dataview-Inhalt...

Der Wechselrichter (Inverter): Umwandlung für die Verbraucher

Der Wechselrichter ist eine entscheidende Komponente einer USV-Anlage. Seine zentrale Aufgabe ist es, die Gleichspannung (DC), die von den Batterien oder aus dem DC-Zwischenkreis einer Online-USV bereitgestellt wird, wieder in eine saubere und stabile Wechselspannung (AC) umzuwandeln. Diese versorgt dann die angeschlossenen, kritischen Geräte.

Kernfunktionen eines Wechselrichters

Ein moderner Wechselrichter übernimmt mehrere Aufgaben gleichzeitig:

• Stromumwandlung: Er wandelt die Gleichspannung der Batterien in Wechselspannung um.
• Spannungsregelung: Er stellt sicher, dass die Ausgangsspannung auch bei Lastschwankungen stabil innerhalb enger Toleranzen bleibt.
• Frequenzstabilität: Er garantiert eine konstante Frequenz der Ausgangsspannung (z. B. 50 Hz in Europa), die für den korrekten Betrieb vieler elektronischer Geräte notwendig ist.

Wie funktioniert ein Wechselrichter?

Die Erzeugung einer sauberen Wechselspannung ist ein präzise gesteuerter Prozess.

1. Erkennung der Last: Der Wechselrichter überwacht permanent die angeschlossene Last, um die benötigte Leistung bereitzustellen und die Ausgangsspannung exakt zu regeln.
2. Umwandlung der Gleichspannung: Die DC-Spannung wird durch eine elektronische Schaltung, die meist aus leistungsfähigen Transistoren besteht, extrem schnell ein- und ausgeschaltet. Durch die gezielte Variation der Pulsbreite, ein Verfahren namens Pulsweitenmodulation (PWM), und eine nachgeschaltete Filterung wird eine saubere AC-Sinuswelle am Ausgang geformt.
3. Ausgabe der Wechselspannung: Die fertig umgewandelte und stabilisierte Wechselspannung wird den angeschlossenen Geräten zur Verfügung gestellt.

Typen von Ausgangswellenformen

Die Qualität des erzeugten Stroms wird maßgeblich durch die Wellenform der Ausgangsspannung bestimmt.

Merkmal	Reine Sinuswelle	Modifizierte (Trapez-) Sinuswelle
Qualität	Entspricht der hohen Qualität des öffentlichen Stromnetzes.	Eine angenäherte, treppenförmige Welle.
Kompatibilität	Ideal für alle Arten von elektronischen Geräten, auch empfindliche.	Kann Probleme bei Geräten mit Motoren oder empfindlichen Netzteilen verursachen.
Kosten	Aufwendiger und teurer in der Erzeugung.	Einfacher und kostengünstiger in der Erzeugung.

Warum ist die reine Sinuswelle wichtig? Viele moderne elektronische Geräte, insbesondere solche mit Motoren (induktive Lasten wie in Druckern oder Lüftern) oder empfindlichen Schaltnetzteilen (in Servern, PCs, medizinischen Geräten), benötigen eine reine Sinuswelle für einen sicheren und effizienten Betrieb. Eine modifizierte Sinuswelle kann bei solchen Geräten zu Brummgeräuschen, Überhitzung, Fehlfunktionen oder sogar zu dauerhaften Schäden führen.

Der Bypass-Schalter: Sicherheit und Wartungsfähigkeit

Der Bypass-Schalter ist eine wesentliche Funktion, die es ermöglicht, die Kernmodule der USV (Gleichrichter, Wechselrichter, Batterien) zu umgehen und die angeschlossene Last direkt mit dem Netzstrom zu versorgen.

Funktion und Zweck

Diese Umgehungsschaltung dient zwei primären Zielen:

• Notbetrieb bei USV-Störung: Sollte die USV durch einen internen Fehler oder eine massive Überlast ausfallen, schaltet sie automatisch in den Bypass-Modus. Dadurch wird die Stromversorgung der angeschlossenen Verbraucher aufrechterhalten, auch wenn die USV selbst nicht mehr funktioniert.
• Geplante Wartung: Für Wartungsarbeiten oder einen Austausch kann die USV manuell in den Bypass geschaltet und anschließend komplett vom Netz getrennt werden. Die angeschlossenen Geräte können währenddessen ohne Unterbrechung weiterlaufen.

Varianten der Bypass-Schaltung

Es wird zwischen zwei fundamental unterschiedlichen Bypass-Typen unterschieden.

Merkmal	Statischer Bypass (automatisch)	Manueller Wartungs-Bypass
Auslösung	Automatisch bei Fehler oder Überlast	Manuell durch einen Techniker
Geschwindigkeit	Nahezu unterbrechungsfrei (Umschaltzeit im Millisekundenbereich)	Unterbrechung möglich, da manuell betätigt
Zweck	Aufrechterhaltung der Versorgung im Notfall	Sichere Trennung der USV für Wartungszwecke
Bauweise	Elektronische Schaltung (meist mit Thyristoren)	Robuster, oft mechanischer Schalter (z.B. Drehrad)

Wichtige Überlegungen

• Sicherheitsaspekte: Im Bypass-Modus sind die angeschlossenen Geräte dem ungeschützten Netzstrom mit all seinen potenziellen Schwankungen, Spitzen und Störungen ausgesetzt. Der Schutz durch die USV-Filterung entfällt in dieser Zeit vollständig.
• Synchronisation: Bevor ein Umschaltvorgang in den oder aus dem Bypass stattfindet, muss der Wechselrichter seine Ausgangsspannung exakt mit der Spannung und Frequenz des Netzes synchronisieren. Dies verhindert Lastspitzen oder Schäden an den Verbrauchern.
• Zuverlässigkeit: Die regelmäßige Prüfung der Bypass-Funktion ist entscheidend, um sicherzustellen, dass sie im Notfall zuverlässig und schnell funktioniert.

⏳ Lädt Dataview-Inhalt...

Zusammenfassung und Ausblick

Zusammenfassung:

In dieser Lerneinheit hast du die grundlegenden Funktionsblöcke einer unterbrechungsfreien Stromversorgung (USV) und deren Zusammenspiel kennengelernt. Du kannst nun den Weg des Stroms durch eine USV nachzeichnen und die jeweilige Aufgabe der Komponenten präzise erläutern.

Deine neuen Kenntnisse im Detail:

• Stromumwandlung und Energiespeicherung:

  • Du weißt, dass der Gleichrichter die erste Stufe bildet. Seine Funktion ist die Umwandlung von Wechselstrom (AC) aus dem Netz in Gleichstrom (DC), um die Batterien zu laden und bei Online-USVs den Wechselrichter zu versorgen.
  • Du kannst die zwei Haupttypen von Batterien unterscheiden: Blei-Säure-Akkus (kostengünstig, aber temperaturempfindlich und mit kürzerer Lebensdauer) und Lithium-Ionen-Akkus (höhere Anschaffungskosten, aber langlebiger, leichter und mit besseren Gesamtbetriebskosten/TCO). Du verstehst, dass die Wahl der Batterie von Faktoren wie Autonomiezeit, Budget und Umgebungstemperatur abhängt.

• Erzeugung der Ausgangsspannung und Systemsicherheit:

  • Du verstehst, dass der Wechselrichter (Inverter) die im Gleichstrom gespeicherte Energie wieder in eine saubere Wechselspannung für die Verbraucher umwandelt.
  • Ein zentraler Punkt ist die Qualität der Ausgangsspannung: Du kannst den Unterschied zwischen einer reinen Sinuswelle (notwendig für empfindliche IT-Geräte) und einer modifizierten Sinuswelle (kostengünstiger, aber potenziell schädlich für bestimmte Lasten) erklären.
  • Du kennst die Funktion des Bypass-Schalters als Sicherheits- und Wartungsmechanismus. Du kannst den statischen (automatischen) Bypass, der bei einem USV-Fehler die Versorgung sichert, vom manuellen Wartungs-Bypass unterscheiden, der eine sichere Trennung der USV ermöglicht. Du bist dir des Risikos bewusst, dass im Bypass-Modus kein Schutz vor Netzstörungen besteht, und verstehst die Notwendigkeit der Synchronisation für eine unterbrechungsfreie Umschaltung.

Zusammengefasst bist du nun in der Lage, die technischen Grundlagen einer USV zu beschreiben und die entscheidenden Kriterien für die Auswahl und den Betrieb der einzelnen Komponenten zu bewerten.

Ausblick

In der nächsten Lerneinheit lernst du die entscheidenden Grundlagen der USV-Auslegung: Wir klären, wie du anhand von Kennzahlen wie Power Factor und Crest Factor die Leistung korrekt berechnest und mit Redundanzkonzepten echte Ausfallsicherheit sicherstellst.

---
