Komponenten und Architektur

In dieser Lerneinheit vertiefst du dein Wissen über die wichtigsten Speichermedien - von klassischen Festplatten (HDD) über moderne Solid State Drives (SSD) bis hin zu Tape-Systemen. Du lernst die technischen Unterschiede, Vor- und Nachteile sowie typische Einsatzszenarien der verschiedenen Speichertechnologien kennen. Diese Grundlagen sind essentiell für die spätere Planung und Umsetzung professioneller Speicherlösungen im Unternehmensumfeld.

Einführung

Du wirst beauftragt, einen neuen Server für die zentrale Buchhaltungssoftware des Unternehmens zu konfigurieren. Dein Kollege schlägt vor, aus Kostengründen große, günstige HDDs zu verwenden. Du argumentierst jedoch, dass für diese Anwendung schnelle SSDs in einer RAID-Konfiguration notwendig sind, um Performance-Probleme und Datenverlust zu vermeiden.

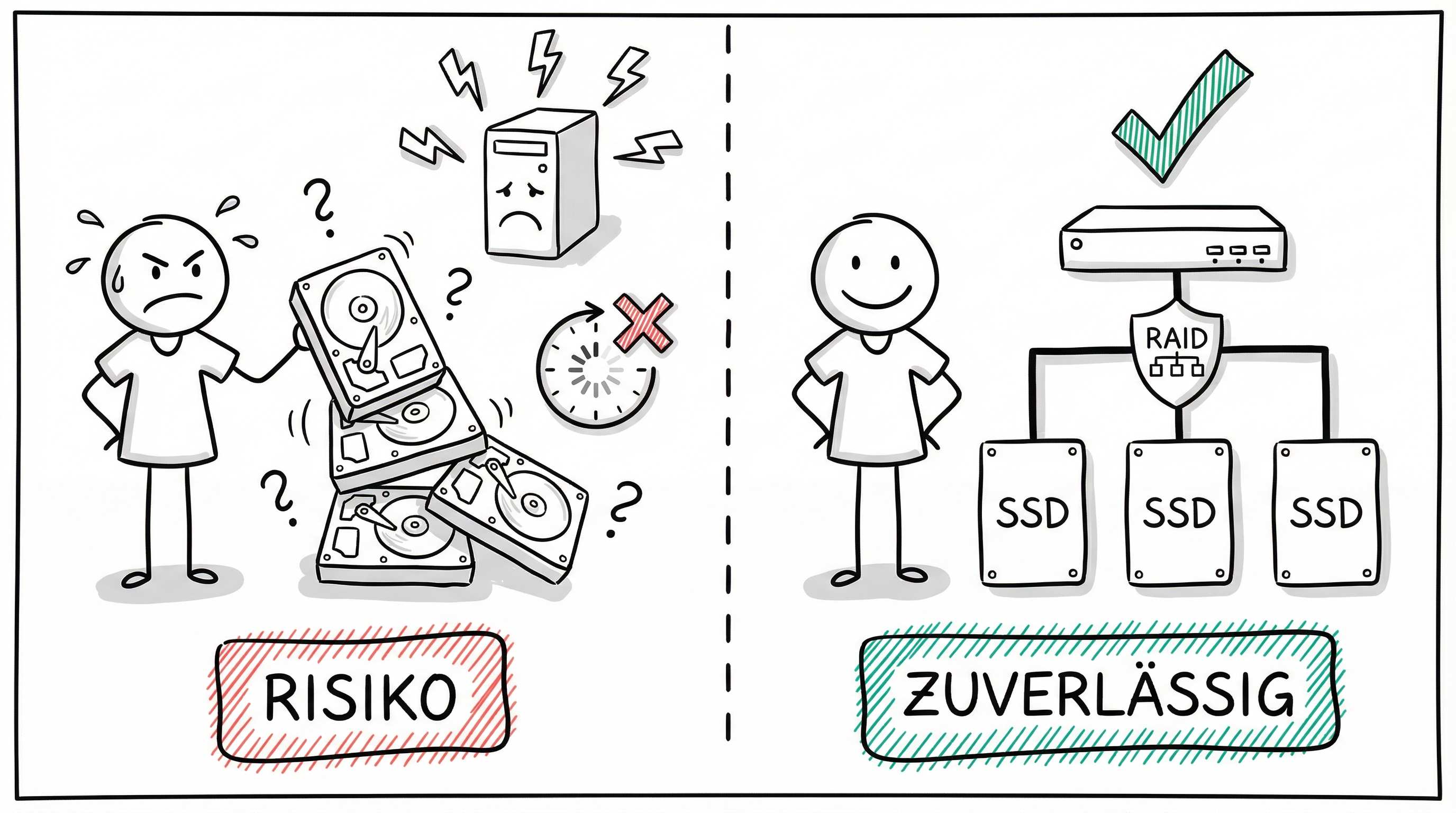

Risiko vs. Zuverlässigkeit: Ungeplante vs. professionelle Speicherarchitektur — Bildrechte: Ausbildung-in-der-IT.de (KI-unterstützt)

Dein Vorgesetzter hört sich beide Seiten an und fragt dich direkt: “Können Sie mir den technischen Unterschied und die praktischen Auswirkungen auf den Arbeitsalltag erklären? Warum genau sollten wir hier das Dreifache für den Speicher ausgeben?”

Um diese Frage deines Vorgesetzten professionell und überzeugend zu beantworten, musst du die Grundlagen von Speichersystemen und ihre jeweiligen Eigenschaften kennen. Deine Argumentation muss auf Fakten basieren. Wir beginnen daher ganz am Anfang, bei den physischen Medien selbst, denn hier liegt die Basis für jede Entscheidung bezüglich Kosten, Leistung und Sicherheit.

Lernziele

Nach dieser Lerneinheit kannst du:

1. Die Eigenschaften von HDD, SSD und Tape vergleichen und für einen Anwendungsfall (z.B. Betriebssystem, Massendaten, Archiv) das passende Medium auswählen.
2. Die grundlegende Funktion eines Speichercontrollers beschreiben und erklären, warum RAID für die Datensicherheit in lokalen Systemen eingesetzt wird.
3. High Availability (HA) als Schutz vor lokalen Ausfällen klar von Disaster Recovery (DR) als Strategie für den Katastrophenfall abgrenzen.
4. Anhand eines Praxisbeispiels begründen, wie Speicher-Technologien (z.B. SSDs, RAID, HA) zusammenspielen, um einen unterbrechungsfreien Betrieb zu gewährleisten.

Überleitung

Um zu verstehen, wie Daten sicher und performant gespeichert werden, musst du zuerst die physischen Medien kennen, auf denen die Daten liegen. In der IT kommen hauptsächlich drei Typen zum Einsatz, die sich in Technologie, Geschwindigkeit, Kapazität und Kosten stark unterscheiden.

Hard Disk Drive (HDD)

Eine Hard Disk Drive (HDD), auch Festplattenlaufwerk genannt, ist ein elektromechanisches Speichermedium. Sie speichert Daten magnetisch auf rotierenden Scheiben, die mit einem beweglichen Schreib-Lese-Kopf beschrieben und ausgelesen werden.

Funktionsweise: Die mechanische Bewegung des Kopfes und die Rotation der Platten führen zu einer wahrnehmbaren Verzögerung beim Datenzugriff.

Eigenschaften:

• Kapazität: Sehr hoch, Modelle mit vielen Terabyte (TB) sind üblich und kostengünstig.
• Geschwindigkeit: Deutlich langsamer als SSDs. Die Zugriffszeiten liegen typischerweise zwischen 5 und 10 Millisekunden (ms).
• Kosten: Sehr geringe Kosten pro Gigabyte (GB), was sie ideal für große Datenmengen macht.

Praktischer Nutzen: HDDs sind die wirtschaftlichste Wahl für Massenspeicher, bei denen die Zugriffsgeschwindigkeit nicht die höchste Priorität hat. Beispiele sind große Dateiablagen, private Mediensammlungen oder Backup-Ziele, die nicht unmittelbar verfügbar sein müssen.

Solid State Drive (SSD)

Eine Solid State Drive (SSD) ist ein rein elektronisches Speichermedium ohne bewegliche Teile. Sie nutzt Flash-Speicher, ähnlich wie USB-Sticks oder Speicherkarten, um Daten zu sichern.

Funktionsweise: Da keine Mechanik im Spiel ist, erfolgen Lese- und Schreibzugriffe extrem schnell.

Eigenschaften:

• Kapazität: Erhältlich bis in den Terabyte-Bereich, aber bei gleicher Kapazität teurer als HDDs.
• Geschwindigkeit: Extrem schnelle Zugriffszeiten von unter 1 Millisekunde (ms) und sehr hohe Datenübertragungsraten.
• Kosten: Höhere Kosten pro Gigabyte im Vergleich zu HDDs.

Praktischer Nutzen: SSDs werden überall dort eingesetzt, wo Geschwindigkeit entscheidend ist. Dazu gehören Betriebssystem-Laufwerke für schnelle Systemstarts, Datenbanken mit vielen kleinen Anfragen und leistungsintensive Anwendungen wie Videobearbeitung oder Gaming.

Tape (Magnetband)

Tape, auch Magnetband genannt, ist eines der ältesten digitalen Speichermedien und wird heute primär für spezifische Zwecke eingesetzt. Daten werden sequenziell auf ein langes Magnetband geschrieben.

Funktionsweise: Um auf eine bestimmte Datei zuzugreifen, muss das Band bis zur richtigen Stelle vor- oder zurückgespult werden. Dieser sequentielle Zugriff ist langsam, aber das kontinuierliche Lesen oder Schreiben großer Datenmengen kann sehr schnell sein.

Eigenschaften:

• Kapazität: Extrem hoch, einzelne Kassetten können Dutzende Terabyte an Daten fassen.
• Geschwindigkeit: Sehr langsamer Direktzugriff (Latenz), aber hohe sequentielle Übertragungsraten.
• Kosten: Die niedrigsten Kosten pro Gigabyte aller drei Medientypen.

Praktischer Nutzen: Tape ist die bevorzugte Lösung für die Langzeitarchivierung und für Backups, die offline aufbewahrt werden sollen (Air Gap). Dies schützt die Daten vor Online-Bedrohungen wie Ransomware. Große Rechenzentren und Cloud-Anbieter nutzen Tape-Bibliotheken, um riesige Mengen an “kalten” Daten (Daten, auf die selten zugegriffen wird) kosteneffizient zu lagern.

Technologien zur Datenorganisation und -sicherheit

Nachdem du die physischen Medien kennst, betrachten wir nun die Techniken, um die darauf gespeicherten Daten zu organisieren. Diese Technologien zielen darauf ab, entweder die Leistung zu steigern, die Daten vor Ausfällen zu schützen oder beides zu kombinieren.

RAID (Redundant Array of Independent Disks)

RAID ist eine fundamentale Technologie, die mehrere physische Festplatten (HDDs oder SSDs) zu einem einzigen, logischen Laufwerk zusammenschließt. Der primäre Zweck von RAID in professionellen Umgebungen ist die Erhöhung der Datensicherheit und Verfügbarkeit. Fällt eine einzelne Festplatte aus – was im Dauerbetrieb regelmäßig vorkommt –, sorgt das RAID-System dafür, dass keine Daten verloren gehen und der Betrieb weiterlaufen kann.

Für Netzwerkspeicher wie NAS (Network Attached Storage) oder SAN (Storage Area Network) ist RAID eine unverzichtbare Komponente. Diese Systeme dienen als zentrale Datenspeicher für viele Nutzer und Anwendungen. Ein Datenverlust durch einen simplen Festplattendefekt wäre hier katastrophal. RAID schafft die nötige Redundanz, um solche Ausfälle abzufangen.

• Unterschiedliche Konfigurationen: Es gibt verschiedene RAID-Level, die unterschiedliche Kompromisse zwischen Datensicherheit, Leistung und nutzbarer Speicherkapazität bieten. Einige Level konzentrieren sich rein auf Geschwindigkeit, andere auf maximale Ausfallsicherheit.

Die genauen Funktionsweisen der verschiedenen RAID-Level und wie du das passende Level für einen bestimmten Anwendungsfall auswählst, behandeln wir detailliert im Modul rund um RAID

Erasure Coding

Erasure Coding ist eine fortschrittlichere Methode zur Datensicherung, die vor allem in großen, verteilten Speichersystemen wie Cloud-Speichern zum Einsatz kommt. Sie bietet eine höhere Effizienz und Fehlertoleranz als traditionelles RAID.

Funktionsweise: Eine Datei wird in mehrere Datenblöcke (k) aufgeteilt. Aus diesen Blöcken berechnet ein Algorithmus zusätzliche Paritätsblöcke (n-k). Alle Blöcke (Daten und Parität) werden auf unterschiedliche Systeme oder Standorte verteilt. Um die Originaldatei wiederherzustellen, wird nur eine bestimmte Anzahl der ursprünglichen Blöcke (k von n) benötigt.

Vorteile:

• Höhere Fehlertoleranz: Kann den Ausfall von deutlich mehr als nur ein oder zwei Laufwerken überstehen, je nach Konfiguration.
• Bessere Speichereffizienz: Benötigt im Vergleich zu RAID-1-Spiegelung deutlich weniger Speicherplatz für ein hohes Maß an Redundanz.

Anwendungsbeispiel: Große Cloud-Speicherdienste (z. B. Amazon S3), Objektspeicher und verteilte Archivsysteme, bei denen Daten über viele Server oder Rechenzentren hinweg geschützt werden müssen.

Vergleich: RAID vs. Erasure Coding

Die Wahl der richtigen Technologie hängt stark vom Anwendungsfall ab.

Faktor	RAID	Erasure Coding
Skalierbarkeit	Eher für lokale Systeme mit einer begrenzten Anzahl von Festplatten konzipiert.	Sehr hoch; ideal für große, verteilte Systeme mit hunderten oder tausenden Knoten.
Datensicherheit	Kann je nach Level den Ausfall von einer (RAID 5) oder zwei (RAID 6) Festplatten tolerieren.	Kann den Ausfall vieler Festplatten tolerieren, die Anzahl ist flexibel konfigurierbar.
Performance	Lese- und Schreibvorgänge sind oft schnell, da die Berechnungen (z.B. Parität) weniger komplex sind.	Die Berechnungen sind rechenintensiver, was die Leistung bei Schreibvorgängen beeinflussen kann.
Speicher-Effizienz	Ineffizient bei Spiegelung (RAID 1, RAID 10), effizienter bei Parität (RAID 5).	Sehr hohe Effizienz, da das Verhältnis von Daten zu Paritätsblöcken flexibel gewählt werden kann.

Zusammenfassend lässt sich sagen: RAID ist eine bewährte und performante Lösung für Server und Speichersysteme innerhalb eines einzelnen Standorts. Erasure Coding ist die überlegene Technologie für riesige, verteilte Speicherumgebungen, wie sie in der Cloud üblich sind, wo maximale Ausfallsicherheit und Speichereffizienz im Vordergrund stehen.

⏳ Lädt Dataview-Inhalt...

Überleitung

Du kennst nun die physischen Speichermedien. Damit diese effizient und sicher mit Servern kommunizieren können, sind zwei weitere Ebenen notwendig: intelligente Controller, die die Laufwerke direkt verwalten, und spezialisierte Netzwerke, die den schnellen Datenzugriff ermöglichen.

Der Speichercontroller

Ein Speichercontroller ist eine spezialisierte Hardware-Komponente, die als Vermittler zwischen dem Computersystem (CPU, Arbeitsspeicher) und den physischen Speicherlaufwerken (HDD, SSD) agiert. Er steuert den gesamten Datenfluss und optimiert die Leistung sowie die Lebensdauer der angeschlossenen Medien.

Stell dir den Controller als einen hochspezialisierten Manager für deine Festplatten vor. Zu seinen Kernaufgaben gehören:

• RAID-Verwaltung: Ein Hardware-RAID-Controller übernimmt die komplette Logik für die Konfiguration und den Betrieb von RAID-Verbünden. Er berechnet Paritätsdaten, verteilt die Daten auf die Laufwerke und managt den Wiederherstellungsprozess nach einem Ausfall, ohne dabei die Haupt-CPU des Servers zu belasten.
• Cache-Management: Viele Controller verfügen über einen eigenen, schnellen Arbeitsspeicher (DRAM-Cache). Häufig angeforderte Daten werden hier zwischengespeichert, sodass Lesezugriffe extrem schnell beantwortet werden können, ohne jedes Mal auf die langsameren HDDs oder SSDs zugreifen zu müssen. Bei Schreibvorgängen kann der Controller die Daten zunächst im schnellen Cache sammeln und sie dann gebündelt und effizient auf die Laufwerke schreiben.
• Wear-Leveling (für SSDs): Diese Funktion ist für die Langlebigkeit von SSDs entscheidend. Flash-Speicherzellen nutzen sich mit jedem Schreibvorgang ab. Wear-Leveling sorgt dafür, dass Schreibvorgänge gleichmäßig über alle Speicherblöcke verteilt werden. Dadurch wird verhindert, dass einzelne Blöcke vorzeitig ausfallen, was die Lebensdauer des gesamten Laufwerks signifikant verlängert.

Sicherstellung von Betrieb und Wiederherstellung

Die besten Speicherkomponenten und Netzwerke nützen wenig, wenn Daten bei einem Ausfall nicht verfügbar sind oder bei einer Katastrophe verloren gehen. Deshalb sind zwei Konzepte von zentraler Bedeutung: Hochverfügbarkeit (High Availability) und Notfallwiederherstellung (Disaster Recovery).

High Availability (HA)

High Availability (HA), oder Hochverfügbarkeit, beschreibt die Fähigkeit eines Systems, den Betrieb auch beim Ausfall einzelner Komponenten aufrechtzuerhalten. Das Ziel ist es, Ausfallzeiten (Downtime) zu minimieren und einen nahezu unterbrechungsfreien Service zu gewährleisten. HA reagiert auf alltägliche Probleme wie den Defekt einer Festplatte, eines Netzteils oder eines Servers.

Die Umsetzung von HA basiert auf drei Kernprinzipien:

• Redundanz: Kritische Komponenten sind mehrfach vorhanden. Beispiele sind doppelte Netzteile, mehrere Netzwerkkarten oder RAID-Systeme, bei denen Festplatten redundant ausgelegt sind.
• Failover: Dies ist der automatische Prozess, bei dem das System im Fehlerfall von einer ausgefallenen Komponente auf eine funktionierende, redundante Komponente umschaltet. Dieser Vorgang soll für den Nutzer unbemerkt und ohne manuelle Eingriffe erfolgen.
• Clustering: Mehrere Server werden zu einem Verbund (Cluster) zusammengeschlossen. Fällt ein Server im Cluster aus, übernehmen die verbleibenden Server automatisch dessen Aufgaben.

Disaster Recovery (DR)

Während HA auf kleinere, lokale Ausfälle reagiert, tritt Disaster Recovery (DR), oder Notfallwiederherstellung, bei katastrophalen Ereignissen in Kraft. Ein “Desaster” kann ein Brand oder Wasserschaden im Rechenzentrum, ein großflächiger Stromausfall oder ein schwerer Cyberangriff sein. DR ist der Plan, um Daten und Systeme nach einem solchen Totalausfall wiederherzustellen.

Zu einer DR-Strategie gehören:

• Backup-Lösungen: Die Grundlage jeder DR-Strategie ist das regelmäßige Erstellen von Kopien der kritischen Daten. Diese Backups müssen an einem sicheren, getrennten Ort aufbewahrt werden (z. B. an einem anderen Standort oder in der Cloud).
• Standby-Standorte: Unternehmen unterhalten oft ein zweites, geografisch getrenntes Rechenzentrum. Im Katastrophenfall kann der gesamte Betrieb auf diesen Ausweichstandort verlagert werden.
• DR-Pläne: Ein DR-Plan ist ein exakt dokumentiertes Vorgehen, das Schritt für Schritt beschreibt, wie Systeme und Daten nach einem Desaster wiederhergestellt werden. Dieser Plan muss regelmäßig getestet werden, um seine Funktionsfähigkeit sicherzustellen.

Wichtiger Unterschied: HA sorgt dafür, dass der Laden weiterläuft, wenn eine Glühbirne durchbrennt. DR ist der Plan, das Geschäft wiederaufzubauen, nachdem das ganze Gebäude abgebrannt ist. HA ist eine automatisierte, technische Lösung für den Sofortschutz, während DR ein strategischer, organisatorischer Prozess für den Wiederaufbau ist.

⏳ Lädt Dataview-Inhalt...

Zusammenfassung und Ausblick

Zusammenfassung

• Physische Speichermedien: Du verstehst die entscheidenden Unterschiede zwischen den drei primären Medientypen:

  • HDD (Hard Disk Drive): Ein kostengünstiger Massenspeicher, dessen Leistung durch mechanische Bauteile begrenzt ist. Ideal für große Datenmengen, bei denen die Zugriffsgeschwindigkeit sekundär ist.
  • SSD (Solid State Drive): Ein extrem schneller, rein elektronischer Speicher. Unverzichtbar für Systeme, die hohe IOPS (Input/Output Operations Per Second) und niedrige Latenz benötigen, wie Betriebssysteme oder Datenbanken.
  • Tape (Magnetband): Ein hochkapazitives und sehr günstiges Medium für die Langzeitarchivierung und für Backups, die offline (Air Gap) gelagert werden, um sie vor Online-Bedrohungen zu schützen.

• Technologien zur Datenorganisation: Du kannst erklären, wie aus einzelnen Laufwerken sichere und performante Speichersysteme entstehen:

  • RAID (Redundant Array of Independent Disks): Eine grundlegende Technologie, um durch Redundanz die Ausfallsicherheit und Verfügbarkeit von Daten innerhalb eines lokalen Systems (z. B. eines NAS oder Servers) zu erhöhen.
  • Erasure Coding: Eine fortschrittlichere Methode, die vor allem in großen, verteilten Cloud-Systemen eine höhere Fehlertoleranz und Speichereffizienz als traditionelles RAID bietet.

• Strategien zur Ausfallsicherheit: Du kannst die zwei wichtigsten Konzepte zur Sicherstellung des Betriebs klar voneinander abgrenzen:

  • High Availability (HA): Zielt darauf ab, den Betrieb bei kleineren, lokalen Ausfällen (z. B. Festplattendefekt) durch Redundanz, Failover und Clustering unterbrechungsfrei aufrechtzuerhalten.
  • Disaster Recovery (DR): Umfasst den strategischen Plan und die Maßnahmen (z. B. Backups an einem anderen Standort), um den Betrieb nach einer umfassenden Katastrophe (z. B. Brand im Rechenzentrum) wiederherzustellen.

Ausblick:

Du kennst nun die Hardware, die Protokolle und die strategischen Konzepte. In der nächsten Lektion konzentrieren wir uns auf die praktische Ebene: Wie werden diese komplexen Systeme im Alltag betrieben? Wir schauen uns an, welche Werkzeuge und Prozesse für das Management und die Verwaltung von Netzwerkspeicher notwendig sind, um Performance, Kapazität und Zustand kontinuierlich zu überwachen und zu steuern.

---
