Konfiguration und Verwaltung von RAID-Systemen

In dieser Lerneinheit eignest du dir praktische Kompetenzen zur Planung und Dimensionierung von RAID-Systemen an. Du lernst die wichtigsten Entscheidungskriterien für die Auswahl und Konfiguration eines RAID-Systems kennen und verstehst, wie du die Anforderungen an Datensicherheit, Performance und Speicherkapazität optimal berücksichtigst. Diese Kenntnisse wendest du direkt bei der professionellen Planung von Speicherlösungen an und kannst fundierte Entscheidungen für unterschiedliche Einsatzszenarien treffen.

Einführung

Ein neuer Server, ein frisch konfiguriertes RAID 5. Alles läuft perfekt. Sechs Monate später fällt eine Festplatte aus – ein Routinefall, denkst du. Doch während der Wiederherstellung (Rebuild) bricht das System zusammen und alle Daten sind verloren. Ein Albtraum, der vermeidbar gewesen wäre.

Proaktive RAID-Verwaltung mit Monitoring und Hot-Spare schützt vor Datenverlust — Bildrechte: Ausbildung-in-der-IT.de (KI-unterstützt)

Ein solcher Datenverlust ist kein unglücklicher Zufall, sondern oft die Folge kleiner Fehler bei der Planung und Konfiguration.

In dieser Lerneinheit lernst du, wie du RAID-Systeme von Grund auf richtig planst und dimensionierst. Wir beginnen mit den fundamentalen Überlegungen, die darüber entscheiden, ob dein Speichersystem im Ernstfall eine sichere Bank oder ein unkalkulierbares Risiko ist.

Lernziele

Nach dieser Lerneinheit kannst du:

1. Die zentralen Faktoren – Kapazität, Leistung, Redundanz und Kosten – abwägen, um den passenden RAID-Level für ein bestimmtes Szenario auszuwählen.
2. Die Nettokapazität für RAID 5, 6 und 10 korrekt berechnen und die geeigneten Festplatten (HDD/SSD) sowie Controller-Typen (Hardware/Software) zuordnen.
3. Die notwendigen Schritte zur Überwachung (Monitoring) und Wartung (z. B. RAID Scrubbing) eines RAID-Systems benennen, um dessen Stabilität sicherzustellen.
4. Das korrekte Vorgehen beim Ausfall einer Festplatte beschreiben und die Rolle einer Hot-Spare-Festplatte zur Minimierung von Risiken erklären.

Überleitung

Eine sorgfältige Planung ist entscheidend, um ein leistungsfähiges und zuverlässiges RAID-System zu erstellen. Dieser Abschnitt führt dich durch die notwendigen Überlegungen und Berechnungen, damit du die richtige Konfiguration für deinen Anwendungsfall auswählen kannst.

Wichtige Überlegungen bei der RAID-Planung

Bevor du ein RAID-System implementierst, musst du vier zentrale Faktoren analysieren. Diese Faktoren bestimmen, welche RAID-Konfiguration für deine Anforderungen am besten geeignet ist.

• Speicherkapazität: Dieser Punkt betrifft den tatsächlich nutzbaren Speicherplatz, die sogenannte Nettokapazität. Die Höhe der Nettokapazität wird direkt vom gewählten RAID-Level und der Anzahl sowie Größe der Festplatten bestimmt.
• Leistung: Hier geht es um die Lese- und Schreibgeschwindigkeit des Systems. Für Aufgaben wie Videobearbeitung ist eine maximale Geschwindigkeit erforderlich, die RAID 0 bietet. RAID 10 stellt eine Kombination aus hoher Leistung und Ausfallsicherheit dar.
• Redundanz: Dies beschreibt die Fähigkeit des Systems, den Ausfall einer oder mehrerer Festplatten ohne Datenverlust zu verkraften. RAID 1 und RAID 10 nutzen die Spiegelung (Mirroring) für eine hohe Datensicherheit. RAID 5 und RAID 6 verwenden Paritätsinformationen, um den Ausfall von einer bzw. zwei Festplatten zu tolerieren.
• Kosten: Die Gesamtkosten setzen sich aus den Anschaffungskosten für Festplatten und RAID-Controller sowie den Betriebskosten zusammen. RAID-Level mit höherer Redundanz (wie RAID 6) oder besserer Schreibleistung (wie RAID 10) verursachen in der Regel höhere Kosten.

Berechnung der Nettokapazität

Um die verfügbare Speicherkapazität korrekt zu ermitteln, ist es wichtig, zwischen der Brutto- und der Nettokapazität zu unterscheiden.

• Die Bruttokapazität ist die Summe der Speicherkapazitäten aller einzelnen Festplatten im RAID-Verbund.
• Die Nettokapazität ist der Speicherplatz, der dir nach Abzug des für die Redundanz (Parität oder Spiegelung) benötigten Speicherplatzes tatsächlich zur Verfügung steht.

Ein entscheidender Grundsatz bei der Berechnung ist: Wenn du Festplatten unterschiedlicher Größe in einem RAID-Verbund mischst, bestimmt immer die Kapazität der kleinsten Festplatte die Berechnungsgrundlage. Der zusätzliche Speicherplatz auf den größeren Festplatten kann nicht genutzt werden und geht verloren.

RAID 10 (1+0)

RAID 10 verbindet die hohe Geschwindigkeit von RAID 0 mit der Ausfallsicherheit von RAID 1. Für diesen Level sind mindestens vier Festplatten und immer eine gerade Anzahl an Laufwerken erforderlich.

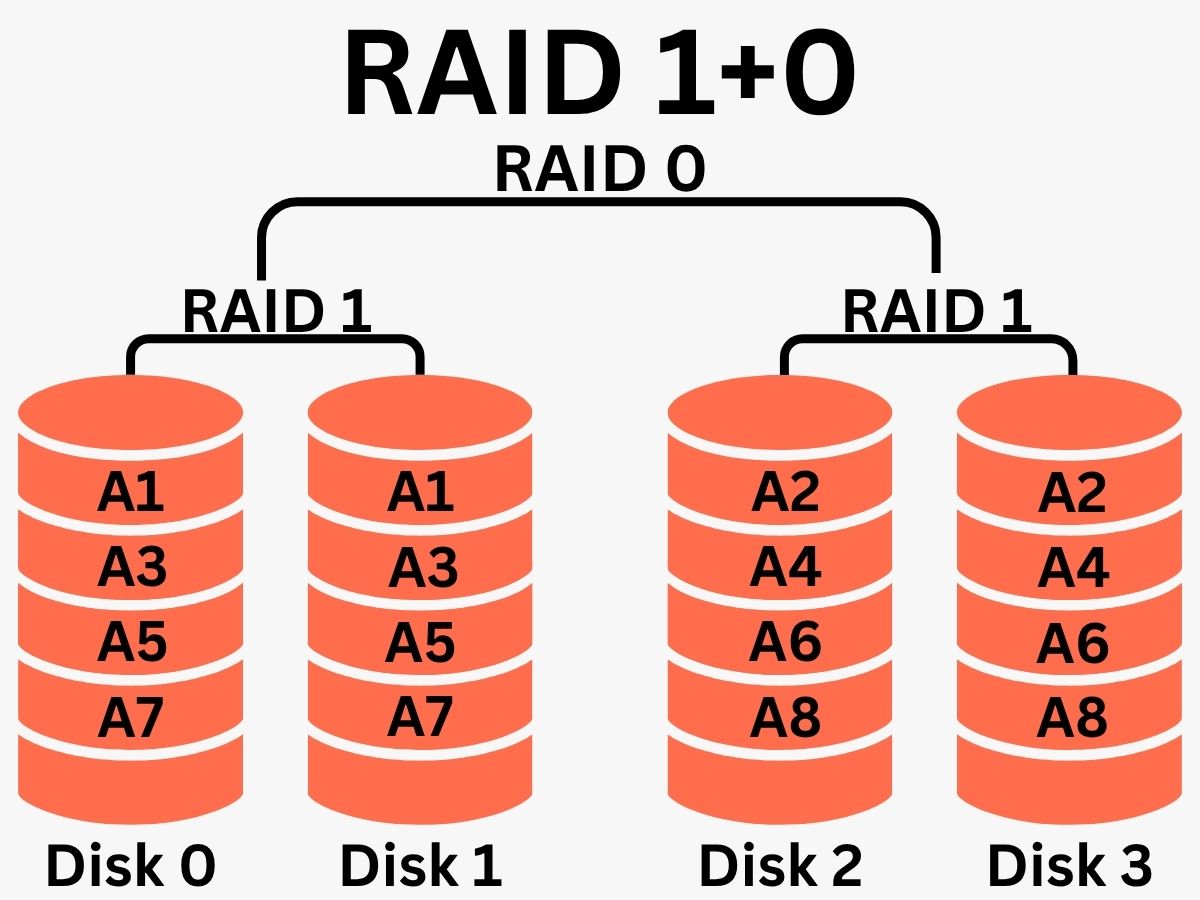

Raid 10
(Bildrechte: Ausbildung in der IT)

• Formel zur Berechnung der Nettokapazität: (Anzahl der Festplatten / 2) × Kapazität der kleinsten Festplatte
• Beispielrechnung: Du nutzt vier Festplatten mit jeweils 4 TB.
  • Bruttokapazität: 4 × 4 TB = 16 TB
  • Nettokapazität: (4 / 2) × 4 TB = 8 TB

RAID 5

RAID 5 stellt eine ausgewogene Lösung zwischen effizienter Speichernutzung und Redundanz dar. Es kann den Ausfall einer einzelnen Festplatte verkraften und benötigt mindestens drei Festplatten.

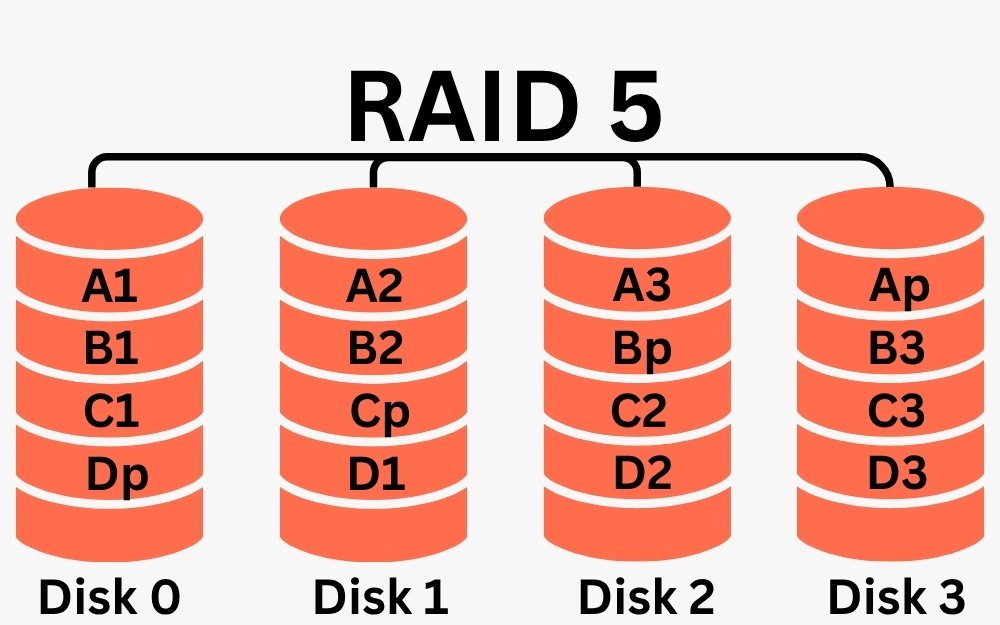

Raid 5
(Bildrechte: Ausbildung in der IT)

• Formel zur Berechnung der Nettokapazität: (Anzahl der Festplatten - 1) × Kapazität der kleinsten Festplatte
• Beispielrechnung: Du nutzt vier Festplatten mit jeweils 4 TB.
  • Bruttokapazität: 4 × 4 TB = 16 TB
  • Nettokapazität: (4 - 1) × 4 TB = 12 TB

RAID 6

RAID 6 erweitert die Sicherheit von RAID 5, indem es den gleichzeitigen Ausfall von zwei Festplatten toleriert. Dafür sind mindestens vier Festplatten notwendig.

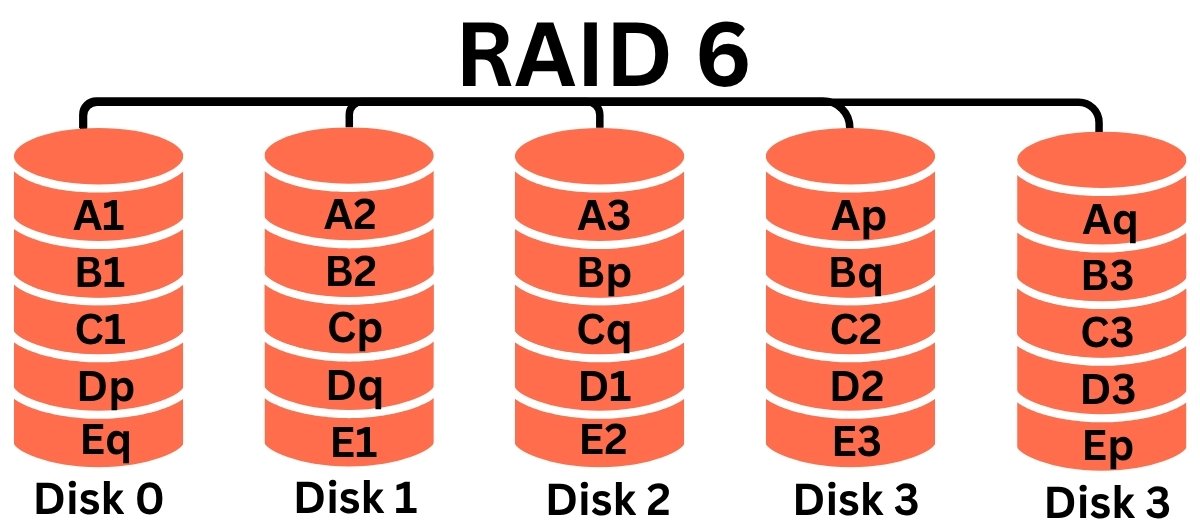

Raid 6
(Bildrechte: Ausbildung in der IT)

• Formel zur Berechnung der Nettokapazität: (Anzahl der Festplatten - 2) × Kapazität der kleinsten Festplatte
• Beispielrechnung: Du nutzt fünf Festplatten mit jeweils 8 TB.
  • Bruttokapazität: 5 × 8 TB = 40 TB
  • Nettokapazität: (5 - 2) × 8 TB = 24 TB

Auswahl geeigneter Festplatten und Controller

Die Auswahl der richtigen Hardwarekomponenten ist fundamental für die Stabilität und die Performance deines RAID-Systems.

Festplatten: Technologie und Schnittstelle

Bei den Festplatten musst du zwischen der zugrundeliegenden Technologie und der verwendeten Schnittstelle unterscheiden.

• Technologie:
  • HDDs (Hard Disk Drives): Sie bieten sehr große Speicherkapazitäten zu einem vergleichsweise günstigen Preis. Sie eignen sich besonders für Datenarchive und Systeme zur Datensicherung.
  • SSDs (Solid State Drives): Sie sind erheblich schneller und unempfindlicher gegenüber Erschütterungen als HDDs. Ihre hohe Geschwindigkeit macht sie zur idealen Wahl für Betriebssysteme und datenbankintensive Anwendungen, die eine hohe Anzahl an Ein-/Ausgabeoperationen (I/O) erfordern. Bei SSDs solltest du auf die vom Hersteller angegebene Schreibbelastbarkeit achten (TBW – Terabytes Written).
• Schnittstelle:
  • SATA (Serial ATA): Dies ist die am weitesten verbreitete Schnittstelle und stellt den Standard für die meisten Desktop-Computer und viele Server-Anwendungen dar.
  • SAS (Serial Attached SCSI): Diese Schnittstelle wurde für den professionellen Einsatz in unternehmenskritischen Umgebungen konzipiert, die einen 24/7-Betrieb erfordern. SAS bietet höhere Übertragungsgeschwindigkeiten und einen erweiterten Befehlssatz für eine bessere Fehlerkontrolle.

RAID-Controller

Der RAID-Controller ist die Steuerungseinheit deines RAID-Verbunds. Du hast die Wahl zwischen einer Hardware- und einer Software-Lösung.

• Hardware-RAID: Hierbei handelt es sich um eine dedizierte Steckkarte oder einen On-Board-Chip mit einem eigenen Prozessor und Cache-Speicher. Ein Hardware-Controller übernimmt alle RAID-Berechnungen und entlastet dadurch die Haupt-CPU des Systems, was die bestmögliche Leistung sicherstellt. Für kritische Systeme ist ein akkugesicherter Schreib-Cache (BBU - Battery Backup Unit) unerlässlich. Dieser schützt die Daten, die sich temporär im Cache des Controllers befinden, bei einem plötzlichen Stromausfall.
• Software-RAID: Diese Lösung nutzt die CPU des Host-Systems, um die RAID-Funktionen auszuführen. Moderne Software-RAID-Implementierungen sind sehr leistungsfähig und oft direkt in Betriebssysteme wie Windows (z.B. Storage Spaces) und Linux (z.B. mdadm) oder in fortschrittliche Dateisysteme wie ZFS und Btrfs integriert. Sie stellen eine kostengünstige Alternative zu Hardware-RAID dar.

⏳ Lädt Dataview-Inhalt...

Ersteinrichtung und Konfiguration

Die Inbetriebnahme eines RAID-Verbunds erfolgt in drei grundlegenden Schritten.

1. Festplatten installieren: Zuerst musst du die Festplatten physisch korrekt in das Serversystem einbauen und anschließen.
2. RAID konfigurieren: Im nächsten Schritt richtest du den eigentlichen Verbund ein.
   • Bei einem Hardware-RAID erfolgt die Konfiguration im Konfigurationsmenü (oft als BIOS oder UEFI bezeichnet) des RAID-Controllers, das typischerweise während des Boot-Vorgangs aufgerufen wird.
   • Bei einem Software-RAID nimmst du die Einrichtung direkt im Betriebssystem vor.
   • Hierbei wählst du den gewünschten RAID-Level (z. B. 5, 6 oder 10) und legst die Stripe-Size fest. Die Stripe-Size, auch Blockgröße genannt, definiert, wie groß die einzelnen Datenblöcke sind, die über die Festplatten verteilt werden.
3. RAID initialisieren: Nach der Konfiguration wird der Verbund erstellt und für die Nutzung vorbereitet. Dieser Prozess, die Initialisierung, kann je nach Größe des Verbunds und der Systemlast von einigen Stunden bis zu mehreren Tagen dauern.

Monitoring und Wartung im laufenden Betrieb

Ein eingerichtetes RAID-System benötigt eine proaktive Überwachung, um Probleme frühzeitig zu erkennen und Datenverlust zu vermeiden.

Was ist zu überwachen?

• Festplattenzustand: Überwache die S.M.A.R.T.-Werte (Self-Monitoring, Analysis and Reporting Technology) deiner Laufwerke. Dies ist ein Diagnosestandard, der es Festplatten ermöglicht, ihren eigenen Zustand zu prüfen. Spezialisierte Programme wie smartmontools können diese Werte auslesen und dich vor einem drohenden Ausfall warnen.
• RAID-Status: Prüfe regelmäßig die Statusmeldungen des RAID-Controllers. Achte besonders auf Fehlermeldungen oder einen „degraded“ (degradierten) Zustand. Ein degradierter Zustand bedeutet, dass eine Festplatte im Verbund ausgefallen ist und die Redundanz nicht mehr vollständig gegeben ist.
• Temperatur: Behalte die Betriebstemperatur der Festplatten im Auge. Dauerhaft hohe Temperaturen können die Lebensdauer der Laufwerke signifikant verkürzen.

Best Practices für die Wartung

• Firmware-Updates: Halte die Firmware des RAID-Controllers und der Festplatten auf dem neuesten Stand, um von Leistungsverbesserungen und Fehlerkorrekturen zu profitieren.
• Konsistenzprüfung (RAID Scrubbing): Führe in regelmäßigen Abständen eine Konsistenzprüfung durch. Dieser Prozess liest die Daten auf allen Festplatten, vergleicht sie mit den gespeicherten Paritätsinformationen und korrigiert automatisch unbemerkte Datenfehler (sogenannte “Bit-Rot”). Dies ist eine sichere Methode, die Integrität des Verbunds zu gewährleisten.

Die Rolle der Hot-Spare-Festplatte

Eine Hot-Spare ist eine zusätzliche Festplatte, die im System verbaut, aber im Normalbetrieb inaktiv ist. Sie dient als sofortiger Ersatz für eine ausfallende Festplatte.

• Funktionsweise: Wenn eine aktive Festplatte im RAID-Verbund ausfällt, erkennt der Controller dies. Er aktiviert daraufhin sofort und automatisch die Hot-Spare-Platte und startet den Wiederherstellungsprozess (Rebuild) auf diese neue Platte.
• Vorteil: Der entscheidende Vorteil ist die Minimierung der Zeit, in der das RAID-System in einem verwundbaren, degradierten Zustand läuft. Der Rebuild beginnt, ohne dass ein manueller Eingriff erforderlich ist.

Praxisbeispiel: RAID 1 mit Hot-Spare In NAS-Systemen ist häufig ein Verbund aus drei Festplatten anzutreffen: Zwei Festplatten arbeiten in einem RAID 1 (Spiegelung), während die dritte als Hot-Spare bereitsteht. Fällt eine der beiden aktiven Platten aus, startet der Controller sofort den Kopiervorgang auf die Hot-Spare. Dieser 1-zu-1-Kopiervorgang ist deutlich schneller und ressourcenschonender als der rechenintensive Rebuild eines RAID 5.

Verhalten bei Ausfall und Wiederherstellung

Das richtige Vorgehen bei einem Festplattenausfall hängt direkt vom verwendeten RAID-Level ab.

• RAID 0: Der Ausfall einer einzigen Festplatte führt zum totalen Datenverlust des gesamten Verbunds, da keine Redundanz vorhanden ist.
• RAID 1 / 10: Fällt eine Festplatte aus, bleiben die Daten auf der gespiegelten Platte vollständig erhalten. Du musst die defekte Platte austauschen, woraufhin der Controller den Rebuild (den Kopiervorgang auf die neue Platte) startet. Bei RAID 10 können sogar mehrere Platten ausfallen, solange niemals beide Platten desselben Spiegelpaares betroffen sind.
• RAID 5: Dieses Level kann den Ausfall einer Festplatte verkraften. Nach dem Austausch der defekten Platte werden die Daten mithilfe der Paritätsinformationen der verbliebenen Platten wiederhergestellt.
• RAID 6: Dieses Level ist noch sicherer und kann den Ausfall von bis zu zwei Festplatten gleichzeitig verkraften.

Ein zentraler Grundsatz lautet: Tausche eine defekte Festplatte immer so schnell wie möglich aus. Nur so kannst du die volle Redundanz deines RAID-Systems wiederherstellen und es vor einem weiteren Ausfall schützen.

⏳ Lädt Dataview-Inhalt...

Zusammenfassung und Ausblick

Zusammenfassung

In dieser Lerneinheit hast du die grundlegenden Prinzipien zur Planung, Implementierung und Wartung von RAID-Systemen kennengelernt. Du bist nun in der Lage, fundierte Entscheidungen für den Aufbau zuverlässiger Speichersysteme zu treffen.

Planung und Dimensionierung: Du kannst jetzt ein RAID-System systematisch anhand der vier zentralen Faktoren planen: Speicherkapazität, Leistung, Redundanz und Kosten. Du verstehst den Unterschied zwischen Brutto- und Nettokapazität und weißt, dass bei der Berechnung immer die Größe der kleinsten Festplatte im Verbund ausschlaggebend ist.

Du kannst die Nettokapazität für die wichtigsten RAID-Level berechnen:

• RAID 5: (Anzahl der Platten - 1) × Kapazität
• RAID 6: (Anzahl der Platten - 2) × Kapazität
• RAID 10: (Anzahl der Platten / 2) × Kapazität

Komponentenauswahl: Du kannst die passenden Komponenten für spezifische Anforderungen auswählen. Du unterscheidest zwischen HDDs für große Datenmengen und SSDs für hohe Leistungsanforderungen. Ebenso kennst du den Unterschied zwischen einem Hardware-RAID-Controller, der mit eigenem Prozessor und akkugepuffertem Cache (BBU) die beste Leistung bietet, und einem Software-RAID, das als kostengünstige, im Betriebssystem integrierte Lösung dient.

Einrichtung und Wartung: Du kennst die Schritte zur Ersteinrichtung eines RAID-Verbunds, von der Installation der Festplatten über die Konfiguration bis zur Initialisierung. Für den laufenden Betrieb kannst du wichtige Parameter überwachen, wie den Festplattenzustand (S.M.A.R.T.) und den RAID-Status (degraded). Du verstehst die Bedeutung proaktiver Wartungsmaßnahmen wie der Konsistenzprüfung (RAID Scrubbing) zur Vermeidung von schleichenden Datenfehlern.

Ausfallsicherheit und Wiederherstellung: Du weißt, wie sich die verschiedenen RAID-Level bei einem Festplattenausfall verhalten und welche Redundanz sie bieten (RAID 5: eine Platte; RAID 6: zwei Platten; RAID 10: eine Platte pro Spiegel). Du verstehst die Funktion einer Hot-Spare-Festplatte, die einen ausgefallenen Datenträger automatisch ersetzt und so die Zeit im verwundbaren, degradierten Zustand minimiert.

Ausblick:

In der nächsten Lektion vertiefen wir entscheidende Sicherheitsaspekte und Best Practices. Du wirst lernen, warum RAID allein kein Backup darstellt und wie du die Gefahr von inkonsistenten Daten minimierst. Wir zeigen dir, wie du dein RAID-System korrekt in eine umfassende Backup-Strategie einbindest, um den bestmöglichen Schutz für deine Daten zu gewährleisten.

---
