Netzplan
In dieser interaktiven Lerneinheit erlernst du die Grundlagen der Netzplantechnik und wie du Abhängigkeiten zwischen Projektaktivitäten systematisch darstellst. Du übst die praktische Erstellung von Netzplänen mit verschiedenen Methoden und lernst, kritische Pfade zu identifizieren sowie Pufferzeiten zu berechnen. Diese Kompetenzen wendest du direkt an konkreten Beispielen aus IT-Projekten an und kannst damit später komplexe Projektabläufe professionell planen und visualisieren.
Einführung

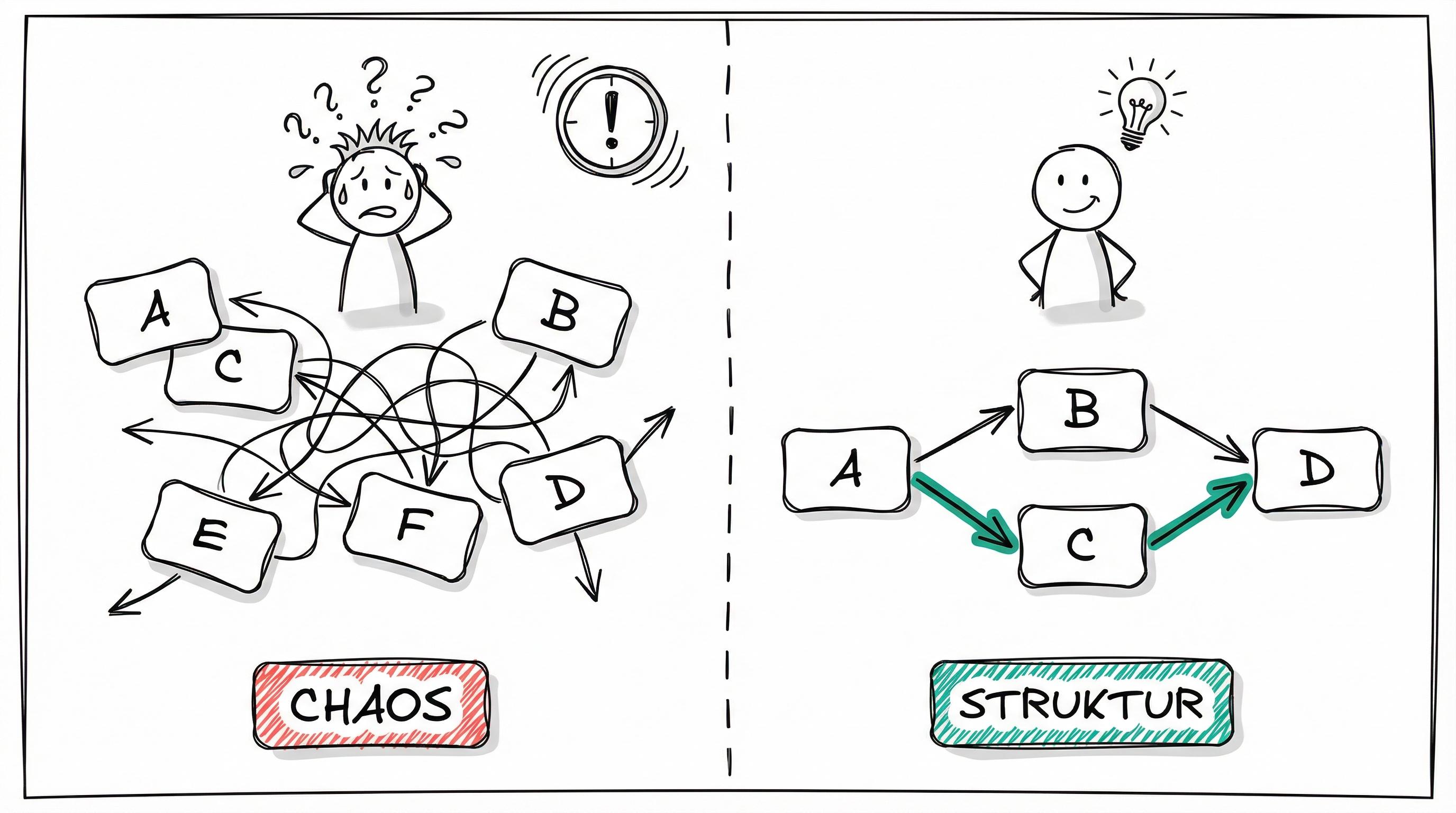

Lass uns ein Projekt garantiert ins Chaos stürzen: Wir ignorieren alle Abhängigkeiten, planen keine Reihenfolge und legen einfach drauf los. Was passiert? Genau das, was wir mit der Netzplantechnik verhindern wollen.
Lernziele
Nach dieser Lerneinheit kannst du:
- die Netzplantechnik definieren und ihre Bedeutung für die Projektplanung erklären.
- die zentralen Elemente eines Netzplans (Vorgänge, Ereignisse, Anordnungsbeziehungen) benennen.
- die einzelnen Schritte zur Erstellung eines Netzplans nachvollziehen.
- die Vorwärts- und Rückwärtsrechnung anwenden, um früheste und späteste Zeitpunkte zu berechnen.
- den kritischen Pfad identifizieren und seine Relevanz für den Projekterfolg begründen.
- Pufferzeiten berechnen und ihre Funktion im Projektverlauf erläutern.
Überleitung
Bevor du in die Erstellung und Analyse eines Netzplans einsteigst, klären wir zunächst, was ein Netzplan überhaupt ist – und warum er in der Projektplanung so entscheidend ist.
Was ist ein Netzplan?

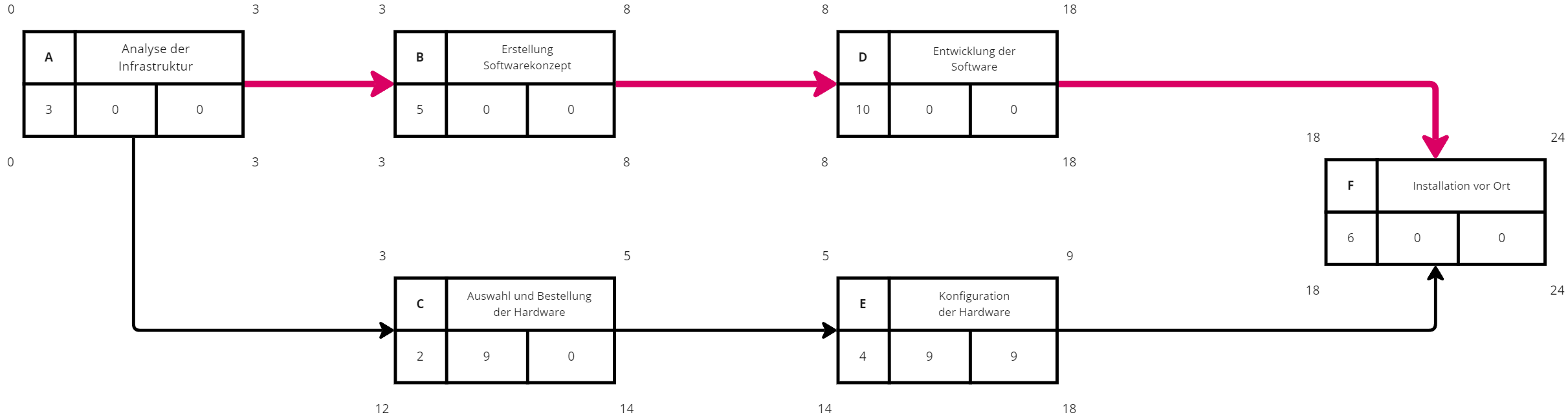

Ein Netzplan ist eine grafische oder tabellarische Darstellung der Projektaufgaben (Vorgänge) und ihrer Anordnungsbeziehungen. DIN 69 900 definiert Netzpläne als „grafische oder tabellarische Darstellung einer Ablaufstruktur, die aus Vorgängen bzw. Ereignissen und Anordnungsbeziehungen besteht“. Du erkennst auf einen Blick, wann welche Aufgabe erledigt sein muss und welche Abhängigkeiten bestehen.
Warum ist das wichtig?
Die Netzplantechnik ermöglicht dir:
- Die Gesamtprojektdauer zu ermitteln.
- Den kritischen Pfad zu identifizieren – die längste Kette von Aufgaben, deren Verzögerung das gesamte Projekt verzögert.
- Pufferzeiten zu erkennen – Zeitreserven bei Aufgaben, ohne das Projektende zu gefährden.
- Abhängigkeiten zu visualisieren – welche Aufgabe erst nach Abschluss einer anderen starten kann.
Die Bausteine deines Netzplans:
Ein Netzplan besteht aus drei Elementen:
- Vorgänge: Einzelne Aufgaben oder Aktivitäten im Projekt (z.B. “Material bestellen”, “Software entwickeln”).
- Ereignisse: Definierte Zustände im Projektablauf, die den Beginn oder das Ende eines Vorgangs markieren (z.B. “Projektstart”, “Material geliefert”).
- Anordnungsbeziehungen: Logische und zeitliche Abhängigkeiten zwischen Vorgängen.
Darstellung von Vorgängen und deren Eigenschaften
Ein typischer Vorgangsknoten enthält mehrere Informationen:
- FAZ: Frühester Anfangszeitpunkt
- FEZ: Frühester Endzeitpunkt
- SAZ: Spätester Anfangszeitpunkt
- SEZ: Spätester Endzeitpunkt
Überleitung
Nachdem du die Grundlagen kennst, wollen wir uns nun detailliert damit beschäftigen, wie du einen Netzplan konkret erstellst und die zugehörigen Berechnungen durchführst. Dieser strukturierte Prozess hilft dir, deine Projekte systematisch zu planen und zu analysieren.
Netzplan erstellen: Der erste Schritt
Bevor du einen Netzplan erstellst, ist es sinnvoll, die Vorgänge deines Projekts zunächst in einer übersichtlichen Tabelle zu organisieren. So behältst du den Überblick und erfasst die wichtigsten Informationen zu jedem Vorgang.
Vorgangsliste
| Vorgangs-Nr. | Beschreibung | Dauer (Tage) | Vorgänger |
|---|---|---|---|
| 1 | Projektplanung | 5 | - |
| 2 | Materialbestellung | 3 | 1 |
| 3 | Grundlagenarbeit | 7 | 1 |
| 4 | Hauptphase | 10 | 2, 3 |
| 5 | Qualitätskontrolle | 2 | 4 |
| 6 | Abschlussbericht | 3 | 5 |
Nach der Erstellung dieser Tabelle kannst du die Informationen nutzen, um den Netzplan zu entwickeln. Dabei werden die Vorgänge als Knoten dargestellt, während die Abhängigkeiten durch Pfeile visualisiert werden.
Die Vorwärtsrechnung
Die Vorwärtsrechnung beantwortet eine zentrale Frage: Wann kann jeder Vorgang frühestens starten und enden?
Du arbeitest dich dabei von links nach rechts durch den Netzplan - vom Projektstart bis zum Projektende.
Die zwei wichtigsten Werte:
- FAZ (Frühester Anfangszeitpunkt): Wann kann ein Vorgang frühestens beginnen?
- FEZ (Frühester Endzeitpunkt): Wann ist ein Vorgang frühestens fertig?
So gehst du vor:
- Erster Vorgang: FAZ = 0 (das Projekt startet bei Tag 0)
- FEZ berechnen: FEZ = FAZ + Dauer
- Nächsten Vorgang: Der FEZ des Vorgängers wird zum FAZ des Nachfolgers
Wichtig bei mehreren Vorgängern: Hat ein Vorgang mehrere Vorgänger, musst du auf alle warten. Der FAZ ist daher der höchste FEZ-Wert aller Vorgänger.
Beispiel: Vorgang D hat Vorgänger B (FEZ=5) und C (FEZ=7). D kann erst starten, wenn beide fertig sind - also bei FAZ=7.
Beispiel: Vorwärtsrechnung
| Vorgang | Dauer | Vorgänger | FAZ | FEZ |
|---|---|---|---|---|
| A | 3 | - | 0 | 3 |
| B | 2 | A | 3 | 5 |
| C | 4 | A | 3 | 7 |
| D | 3 | B, C | 7 | 10 |
Erklärung Jeder Vorgang startet erst, wenn alle Vorgänger fertig sind.
- A beginnt bei 0, dauert 3 → FEZ = 3.
- B und C starten nach A (FAZ = 3).
- B endet bei 5, C bei 7.
- D beginnt bei FAZ = 7 (weil C später endet als B) und endet nach 3 Einheiten bei FEZ = 10.
Die Rückwärtsrechnung
Die Rückwärtsrechnung beantwortet die Gegenfrage: Wann muss jeder Vorgang spätestens starten und enden, damit das Projekt rechtzeitig fertig wird?
Du arbeitest dich dabei von rechts nach links durch den Netzplan - vom Projektende zurück zum Start.
Die zwei wichtigsten Werte:
- SEZ (Spätester Endzeitpunkt): Wann muss ein Vorgang spätestens fertig sein?
- SAZ (Spätester Anfangszeitpunkt): Wann muss ein Vorgang spätestens beginnen?
So gehst du vor:
- Letzter Vorgang: SEZ = FEZ (der späteste Endzeitpunkt ist gleich dem frühesten - sonst würde das Projekt länger dauern)
- SAZ berechnen: SAZ = SEZ - Dauer
- Vorherigen Vorgang: Der SAZ des Nachfolgers wird zum SEZ des Vorgängers
Wichtig bei mehreren Nachfolgern: Hat ein Vorgang mehrere Nachfolger, muss er rechtzeitig für alle fertig sein. Der SEZ ist daher der niedrigste SAZ-Wert aller Nachfolger.
Beispiel: Vorgang A hat Nachfolger B (SAZ=5) und C (SAZ=3). A muss spätestens bei SEZ=3 fertig sein, damit C pünktlich starten kann.
Beispiel: Rückwärtsrechnung
| Vorgang | Dauer | Nachfolger | SAZ | SEZ |
|---|---|---|---|---|
| D | 3 | - | 7 | 10 |
| B | 2 | D | 5 | 7 |
| C | 4 | D | 3 | 7 |
| A | 3 | B, C | 0 | 3 |
Erklärung: Jeder Vorgang muss spätestens enden, bevor sein Nachfolger startet.
- D endet spätestens bei SEZ = 10, dauert 3 → SAZ = 7.
- B und C müssen vor D fertig sein (SEZ = 7).
- B dauert 2 → SAZ = 5.
- C dauert 4 → SAZ = 3.
- A muss vor B und C fertig sein.
- SEZ(A) = min(SAZ(B), SAZ(C)) = min(5, 3) = 3.
- SAZ(A) = SEZ(A) - Dauer = 3 - 3 = 0.
Der Gesamtpuffer (GP)
Nachdem du Vorwärts- und Rückwärtsrechnung durchgeführt hast, kannst du die Pufferzeit berechnen. Sie zeigt dir, welche Vorgänge zeitlichen Spielraum haben.
Was ist der Gesamtpuffer?
Der Gesamtpuffer gibt an, um wie viele Tage sich ein Vorgang verzögern darf, ohne das Projektende zu gefährden.
Formel:
(Alternativ: GP = SEZ - FEZ ergibt dasselbe Ergebnis)
Beispiel aus unserem Netzplan:
| Vorgang | FAZ | SAZ | GP (SAZ - FAZ) |
|---|---|---|---|
| A | 0 | 0 | 0 |
| B | 3 | 5 | 2 |
| C | 3 | 3 | 0 |
| D | 7 | 7 | 0 |
Interpretation: Vorgang B hat einen Gesamtpuffer von 2 Tagen. Er könnte also 2 Tage später starten oder 2 Tage länger dauern, ohne dass sich das Projektende verschiebt.
Der Freie Puffer (FP)
Neben dem Gesamtpuffer gibt es noch den Freien Puffer. Er ist etwas strenger.
Was ist der Freie Puffer?
Der Freie Puffer gibt an, um wie viele Tage sich ein Vorgang verzögern darf, ohne den direkten Nachfolger zu beeinflussen.
Formel:
(Bei mehreren Nachfolgern: der kleinste FAZ-Wert zählt)
Der Unterschied zum Gesamtpuffer:
| Pufferart | Verzögerung ohne Auswirkung auf… |
|---|---|
| Gesamtpuffer (GP) | …das Projektende |
| Freier Puffer (FP) | …den direkten Nachfolger |
Beispiel: Vorgang B (FEZ=5) hat Nachfolger D (FAZ=7).
FP = 7 - 5 = 2 Tage
B könnte sich also um 2 Tage verzögern, ohne dass D später starten müsste.
Wichtig: Der Freie Puffer ist immer kleiner oder gleich dem Gesamtpuffer (FP ≤ GP).
Der kritische Pfad
Der kritische Pfad ist das wichtigste Ergebnis deiner Netzplananalyse.
Was ist der kritische Pfad?
Der kritische Pfad ist die Kette aller Vorgänge, die keinen Puffer haben (GP = 0). Er bestimmt die Mindestdauer des gesamten Projekts.
So findest du ihn:
- Berechne für jeden Vorgang den Gesamtpuffer (GP = SAZ - FAZ)
- Markiere alle Vorgänge mit GP = 0
- Verbinde diese Vorgänge - das ist dein kritischer Pfad
In unserem Beispiel:
| Vorgang | GP | Auf kritischem Pfad? |
|---|---|---|
| A | 0 | Ja |
| B | 2 | Nein |
| C | 0 | Ja |
| D | 0 | Ja |
Der kritische Pfad ist: A → C → D
Warum ist das so wichtig?
- Jede Verzögerung auf dem kritischen Pfad verzögert das gesamte Projekt
- Diese Vorgänge brauchen besondere Aufmerksamkeit und Überwachung
- Bei Ressourcenengpässen solltest du kritische Vorgänge priorisieren
Merke: Vorgänge mit Puffer bieten Flexibilität. Vorgänge ohne Puffer (kritischer Pfad) erfordern strikte Termineinhaltung.
Praxisnahes Szenario
Stell dir vor, du planst die Entwicklung einer neuen App. Mit der Netzplantechnik legst du fest, welche Programmierarbeiten abgeschlossen sein müssen, bevor das Design integriert werden kann. Durch die Berechnung des kritischen Pfads erkennst du, welche Aufgaben besonders wichtig sind, um den Zeitplan einzuhalten. Die Pufferzeiten anderer Aufgaben geben dir Flexibilität bei unvorhergesehenen Problemen. So behältst du den Überblick und lieferst die App termingerecht.
Zusammenfassung und Ausblick
Zusammenfassung:
In dieser Lerneinheit hast du die Netzplantechnik als zentrales Instrument für die Planung und Steuerung von Projekten kennengelernt. Du weißt nun, dass ein Netzplan aus Vorgängen, Ereignissen und Anordnungsbeziehungen besteht und wie diese Elemente zusammenhängen. Durch die Vorwärts- und Rückwärtsrechnung kannst du die frühesten und spätesten Start- und Endzeitpunkte für jeden Vorgang ermitteln. Die Identifizierung des kritischen Pfads ermöglicht es dir, die zeitlich kritischen Abläufe zu erkennen, während Pufferzeiten aufzeigen, wo zeitlicher Spielraum besteht.
Ausblick:
Nachdem du nun die Werkzeuge der Netzplantechnik kennst, um den zeitlichen Ablauf deines Projekts zu strukturieren, stellt sich die Frage: Wie setzen wir wichtige Wegmarken und überprüfen unseren Fortschritt? In der nächsten Lerneinheit werden wir uns genau damit beschäftigen und die Bedeutung von Meilensteinen in der Projektplanung kennenlernen.
