Netzwerk- und Speichervirtualisierung
In dieser Lerneinheit tauchst du in die Grundlagen der Netzwerk- und Speichervirtualisierung ein und lernst die Funktionsweise virtueller Netzwerke und Switches kennen. Du verstehst, wie virtuelle Netzwerkkomponenten in modernen Infrastrukturen eingesetzt werden und wie sie mit physischen Ressourcen zusammenspielen. Diese Kenntnisse ermöglichen dir die eigenständige Konfiguration und Verwaltung virtualisierter Netzwerkumgebungen im professionellen IT-Betrieb.
Einführung
Netzwerke in Unternehmen müssen heute mehr können als nur Datenpakete von A nach B zu transportieren. Sie sollen flexibel, sicher, schnell anpassbar und für unterschiedlichste Anforderungen skalierbar sein – und das bei stetig wachsendem Datenvolumen und hohen Sicherheitsanforderungen.

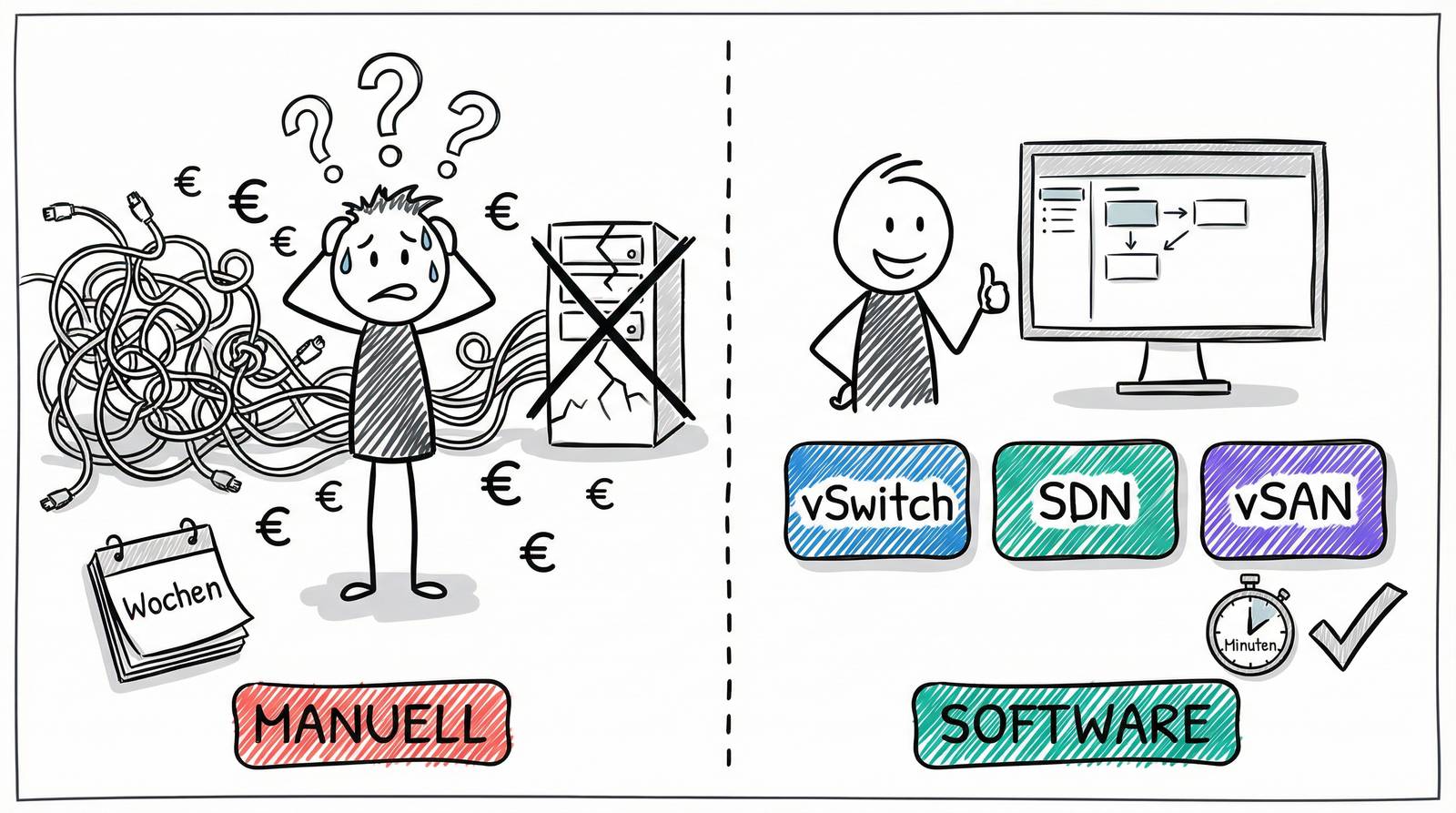

Kennst du die Situation, dass eine Abteilung kurzfristig neue Netzwerke oder mehr Speicher braucht? Früher war das mit wochenlanger Planung, teurer Hardware und Ausfallzeiten verbunden. Heute lassen sich solche Anforderungen in Minuten über Software steuern – oft sogar automatisiert.
Genau hier setzen moderne Virtualisierungskonzepte an: Sie machen Netzwerk und Storage dynamisch, automatisierbar und zentral steuerbar. In der nächsten Lerneinheit erfährst du, wie Software-Defined Networking (SDN), Network Functions Virtualization (NFV) und Storage Area Networks (SAN) die Grundlage für eine zukunftssichere Infrastruktur bilden – und wie virtuelle Speicherlösungen Flexibilität und Ausfallsicherheit in deine IT bringen.
Lernziele
Nach dieser Lerneinheit kannst du:
- virtuelle Netzwerke und virtuelle Switches voneinander abgrenzen und ihre typischen Einsatzmöglichkeiten erklären.
- den Aufbau und die Vorteile von VLANs und Netzwerksegmentierung beschreiben und die Umsetzung im Unternehmen begründen.
- die Funktionsweise und Vorteile von SDN und NFV erläutern und zentrale Komponenten wie SDN-Controller, MANO und VNFs erklären.
- die Architektur, Vorteile und Managementfunktionen von SANs und virtuellen Speichersystemen fachlich korrekt darstellen.
Überleitung
Virtuelle Netzwerke und virtuelle Switches sind heute zentrale Werkzeuge, um IT-Infrastrukturen flexibel, sicher und effizient zu gestalten. In dieser Einheit lernst du, was virtuelle Netzwerke und Switches sind, wie sie in der Praxis eingesetzt werden und welche Vorteile die gezielte Netzwerksegmentierung – z. B. per VLAN – bietet.
Was ist ein virtuelles Netzwerk?
Ein virtuelles Netzwerk ist ein logisch isoliertes Netzwerk, das auf einer gemeinsamen physischen Infrastruktur betrieben wird. Die Segmentierung erfolgt meist über Overlays (z. B. VXLAN, also softwaredefinierte Netze) oder über VLAN-Technologien. Du kannst dadurch schnell und flexibel neue Netzwerksegmente für verschiedene Anwendungen oder Nutzergruppen bereitstellen, ohne die Hardware anzufassen. Gerade in Rechenzentren und Clouds ist das Standard.
Praxisbezug: Wenn eine Entwicklungsabteilung ein eigenes Netzwerk benötigt, lässt sich das per Klick bereitstellen – unabhängig von der vorhandenen Hardwareverkabelung.
Was ist ein virtueller Switch (vSwitch)?
Ein virtueller Switch (vSwitch) ist eine softwarebasierte Schaltstelle, die den Datenverkehr zwischen virtuellen Maschinen (VMs) oder zwischen VMs und dem physischen Netzwerk weiterleitet. Moderne Hypervisoren wie VMware ESXi, Microsoft Hyper-V oder KVM bieten solche vSwitches an.
Zentrale Funktionen eines vSwitches:
- Isolation: Verkehr zwischen VMs oder Nutzergruppen wird voneinander getrennt, das erhöht Sicherheit und Performance.
- Dynamik: Einstellungen wie IP-Bereiche, VLANs oder Zugriffskontrollen lassen sich flexibel ändern.
- Portabilität: Virtuelle Netzwerke und vSwitches sind hardwareunabhängig und lassen sich zwischen Hosts verschieben.
- Effizienz: Du brauchst weniger physische Switches und kannst vorhandene Ressourcen besser nutzen.
Fachbegriff: Eine Access Control List (ACL) ist eine Liste von Regeln, die festlegt, welche Geräte oder Nutzer auf welche Ressourcen zugreifen dürfen.
Praxisbezug: In einem virtualisierten Rechenzentrum lässt sich so der gesamte Netzwerkverkehr einzelner Kunden oder Anwendungen isolieren und gezielt steuern.
Netzwerksegmentierung mit VLANs
VLANs (Virtual Local Area Networks) sind das Standardwerkzeug, um Netzwerke logisch zu trennen. Auf einem physischen Switch kannst du mit VLANs mehrere isolierte Netzwerke abbilden, ohne zusätzliche Hardware zu benötigen.
Grundprinzip:
- Jeder Datenrahmen (Ethernet-Frame) kann mit einer VLAN-ID (Tagging, IEEE 802.1Q) versehen werden.
- Geräte in unterschiedlichen VLANs sind voneinander isoliert, als wären sie an getrennten Switches angeschlossen.
- VLANs reduzieren die Broadcast-Domäne und erhöhen die Sicherheit.
Wozu VLANs?
- Sicherheit: Du kannst Netzwerke gezielt voneinander trennen (z. B. IT, Marketing, VoIP).
- Effizienz: Die physische Infrastruktur wird optimal genutzt.
- Flexibilität: Neue Segmente lassen sich jederzeit anlegen oder anpassen.
Umsetzung:
- Access-Port: Trägt ungetaggten Verkehr eines einzigen VLANs.
- Trunk-Port: Transportiert getaggten Verkehr mehrerer VLANs – nötig zwischen Switches oder zu Hypervisoren.
Beispiel: Die Personalabteilung bekommt VLAN 10, das Entwicklungsteam VLAN 20. Sie sind netzwerkseitig isoliert, können aber über einen Router kommunizieren, wenn das nötig ist.
Erstellung und Konfiguration
Bevor virtuelle Netzwerke und Switches produktiv genutzt werden können, müssen sie gezielt eingerichtet und abgestimmt werden. In diesem Abschnitt erfährst du, wie die grundlegenden Schritte für die Anlage eines virtuellen Netzwerks und die Konfiguration eines virtuellen Switches ablaufen.
Virtuelles Netzwerk anlegen
- Name und Typ wählen (Overlay- oder VLAN-basiert)
- Netzwerkeinstellungen wie IP-Bereich, Subnetz, Gateway, Security Groups, ACLs festlegen
- VMs explizit dem Netzwerksegment zuordnen
Virtuellen Switch konfigurieren
- Physische Uplinks (Netzwerkadapter) auswählen
- VMs oder Ports zuweisen
- Sicherheits- und Verkehrsregeln setzen: ACLs, VLANs, Quality of Service (QoS)
Praxisbezug: Bei Ausfall eines physischen Netzwerkadapters übernimmt ein zweiter Uplink automatisch den Verkehr (Redundanz).
Typische Einsatzszenarien
Virtuelle Netzwerke und Switches werden in der Praxis für viele verschiedene Zwecke eingesetzt. Die folgenden Beispiele zeigen dir typische Situationen, in denen diese Technologien ihren Mehrwert besonders deutlich machen:
- Entwicklung & Test: Schnelle Bereitstellung isolierter Testumgebungen
- Data Center: Segmentierung und Management von Netzwerken für verschiedene Mandanten oder Anwendungen
- Cloud Computing: Automatisierte und skalierbare Bereitstellung von Netzwerkressourcen
Planung und Sicherheit
Damit virtuelle Netzwerke zuverlässig und sicher funktionieren, braucht es eine sorgfältige Planung und regelmäßige Kontrolle der wichtigsten Einstellungen. Hier erfährst du, worauf du beim Design und bei der Absicherung besonders achten solltest:
- VLAN-Design: IDs und Namen konsistent halten, Datenflüsse im Blick behalten
- Zugriffsregeln: ACLs und Security Groups sinnvoll einsetzen
- MTU und Tagging: Korrekte MTU-Größen, damit VLAN-Tags nicht zu Problemen führen
Überleitung
Die zunehmende Virtualisierung in IT-Infrastrukturen verlangt nach flexiblen Lösungen für Netzwerke und Speicher. In diesem Abschnitt lernst du die Funktionsweise, Vorteile und typischen Anwendungsbereiche von Software-Defined Networking (SDN), Network Functions Virtualization (NFV) sowie Storage Area Networks (SAN) und virtuellen Speichersystemen kennen.
Software-Defined Networking (SDN)
Software-Defined Networking (SDN) beschreibt die logische Trennung von Steuerungs- und Datenebene im Netzwerk. Während klassische Netzwerke Steuerung (Control Plane) und Datenverarbeitung (Data Plane) in derselben Hardware verankern, verlagert SDN die Steuerung in eine zentralisierte (aber physisch oft verteilte) Software – den sogenannten SDN-Controller.
Warum SDN?
SDN bietet mehrere Vorteile:
- Flexibilität: Netzwerkänderungen können dynamisch und programmatisch umgesetzt werden, was starre, hardwarebasierte Konfigurationen ablöst.
- Kosteneffizienz: Der Einsatz von Standard-Hardware (sog. “Whitebox Switches”) verringert die Abhängigkeit von teurer Spezialhardware und senkt die Lizenzkosten.
- Automatisierung: Netzwerkrichtlinien und Einstellungen lassen sich automatisieren, was menschliche Fehler reduziert und Zeit spart.
- Bedarfsorientierte Performance: SDN kann den Datenverkehr optimieren; die konkrete Leistungssteigerung hängt jedoch vom jeweiligen Szenario und einer durchdachten Planung ab.
Wie funktioniert SDN?
- SDN-Controller: Das logische Steuerzentrum des SDN, meist als verteilte Softwarelösung umgesetzt. Er abstrahiert die Steuerungsebene und kommuniziert mit den physischen Netzwerkteilnehmern.
- Southbound Interface: Protokolle wie OpenFlow oder NETCONF ermöglichen den Austausch von Steuerinformationen zwischen Controller und Netzwerkkomponenten.
- Northbound Interface: Diese Schnittstelle ermöglicht es Anwendungen oder Managementsystemen, den Controller anzusprechen und Netzwerkressourcen programmatisch zu steuern. Northbound Interface bezeichnet also die Kommunikationsrichtung von Anwendungen zum SDN-Controller.
Praxisbezug: In modernen Rechenzentren erlaubt SDN die zentrale Steuerung und schnelle Anpassung aller Netzwerkbereiche – unabhängig von der Hardware.
Anwendungsbeispiele
- Automatisiertes Load Balancing: Datenströme lassen sich dynamisch verteilen und anpassen.
- Netzwerk-Segmentierung: VLANs oder weitere logische Einheiten können schnell erstellt und verändert werden.
- Zentrale Sicherheitsrichtlinien: Policies werden einheitlich und schnell über das gesamte Netzwerk hinweg angewandt.
Network Functions Virtualization (NFV)
Network Functions Virtualization (NFV) verfolgt das Ziel, klassische Netzwerkfunktionen wie Firewalls, Load Balancer oder Intrusion Detection/Prevention Systems (IDS/IPS) als Software zu betreiben – unabhängig von spezieller Hardware.
Warum NFV?
- Kosteneffizienz: Standardisierte Server und Switches ersetzen teure proprietäre Geräte.
- Elastizität und Skalierbarkeit: Neue Dienste und Kapazitäten können flexibel bereitgestellt und angepasst werden, wobei die Geschwindigkeit vom jeweiligen Virtualisierungstyp abhängt (Container sind schneller als klassische VMs).
- Schnelle Bereitstellung: Neue Netzwerkdienste können zügig implementiert und bei Bedarf auch wieder entfernt werden.
Wie funktioniert NFV?
NFV entkoppelt Netzwerkfunktionen von der Hardware und implementiert sie als sogenannte Virtual Network Functions (VNFs), die meist auf virtuellen Maschinen oder Containern, in Einzelfällen auch direkt auf Bare-Metal-Servern, laufen.
Komponenten von NFV
- NFV Infrastructure (NFVI): Umfasst sämtliche Hardware- und Software-Ressourcen zur Ausführung von VNFs.
- Management and Orchestration (MANO): Ein Framework für die Verwaltung, Orchestrierung und das Deployment der VNFs sowie deren Zusammenspiel.
- Virtual Network Functions (VNFs): Die eigentlichen Software-Implementierungen der gewünschten Netzwerkfunktionen.
Praxisbezug: Ein Provider kann Firewalls, Router und Load Balancer als Software an Kundenstandorten bereitstellen und zentral steuern.
Storage Area Networks (SAN) und virtuelle Speichersysteme
Storage Area Networks (SAN) sind dedizierte Hochgeschwindigkeitsnetzwerke, die Servern blockbasierten Speicher über verschiedene Technologien bereitstellen. Ziel ist es, zentrale Speicherkapazitäten effizient, performant und hochverfügbar zur Verfügung zu stellen.
Wichtige Technologien und Komponenten
- Fibre Channel (FC): Verbreitete Hochgeschwindigkeitstechnologie für SANs; aktuelle FC-Standards unterstützen Datenraten von 1 bis 128 Gbps pro Lane.
- iSCSI: Kapselt SCSI-Befehle in TCP/IP, um Blockspeicher flexibel über Ethernet bereitzustellen.
- FCoE (Fibre Channel over Ethernet): Überträgt FC-Protokolle über Ethernet-Netze zur Vereinfachung und Kostensenkung.
- Switches und Router: Vermitteln den Zugriff zwischen Servern und Speicherressourcen.
Vorteile eines SAN
- Hohe Verfügbarkeit: Redundante Komponenten und Datenpfade ermöglichen einen ausfallsicheren Betrieb.
- Skalierbarkeit: Speicherressourcen können nach Bedarf erweitert werden.
- Leistungsoptimierung: Trennung von Server- und Speicherumgebung ermöglicht gezielte Optimierung von I/O-Leistung und Auslastung.
Virtuelle Speichersysteme
Virtuelle Speichersysteme abstrahieren die physische Speicherhardware und stellen dynamisch zuweisbare Speicherpools zur Verfügung. Das erleichtert die Migration, das Management und die flexible Bereitstellung von Speicherressourcen, ohne dass die Hardware physisch angepasst werden muss.
Typische Einsatzszenarien
- Datenmigration: Schnelle, laufende Übertragung großer Datenmengen zwischen verschiedenen Storage-Systemen oder Standorten.
- Disaster Recovery: Georedundante Replikation unterstützt Geschäftskontinuität und Notfallvorsorge.
- Storage Consolidation: Verschiedene Speicherlösungen werden in einem zentralen Pool verwaltet und optimiert.
Implementierung und Management
- Zoning: Definiert Kommunikationspfade und Zugriffsrechte innerhalb eines SANs.
- LUN Masking: Autorisiert den Zugriff auf bestimmte logische Speichereinheiten (Logical Unit Numbers, LUNs).
- Snapshots & Cloning: Erstellung von Momentaufnahmen des Speicherzustands für Backups und Entwicklung.
Praxisbezug: Große Unternehmen verwalten ihre Speicher zentral und können schnell auf Ausfälle, neue Anforderungen oder Migrationen reagieren.
Zusammenfassung und Ausblick
Zusammenfassung:
Diese Zusammenfassung bietet dir einen klar gegliederten Überblick über alle zentralen Fachkonzepte und Zusammenhänge, die in den letzten Konzeptvermittlungen zu Netzwerken und Storage behandelt wurden.
Virtuelle Netzwerke & Switches
Virtuelle Netzwerke sind logisch voneinander getrennte Netzwerke, die unabhängig von der physischen Infrastruktur auf einem gemeinsamen Hardware-Set betrieben werden. Sie ermöglichen es, flexibel neue Netzwerksegmente bereitzustellen – z. B. für Abteilungen, Projekte oder Anwendungen –, ohne physische Komponenten ändern zu müssen.
Ein virtueller Switch (vSwitch) ist eine softwarebasierte Schaltstelle, die den Datenverkehr zwischen virtuellen Maschinen (VMs) sowie zwischen VMs und dem physischen Netzwerk weiterleitet. Moderne Hypervisoren wie VMware ESXi oder Microsoft Hyper-V bieten dafür flexible Funktionen: Isolation, dynamische Konfiguration, Portabilität der Netzwerke und zentrale Zugriffskontrolle per Access Control Lists (ACL).
VLANs und Netzwerksegmentierung
Virtual Local Area Networks (VLANs) sind ein Standardverfahren, um Netzwerke logisch zu segmentieren und die Broadcast-Domäne zu reduzieren. Jeder Switch-Port kann einem bestimmten VLAN zugeordnet werden (Access-Port) oder mehrere VLANs getaggten Verkehr transportieren (Trunk-Port, IEEE 802.1Q). VLANs erhöhen die Sicherheit und Flexibilität, indem sie einzelne Netzsegmente voneinander abgrenzen, ohne zusätzliche physische Hardware zu benötigen.
Praxisbezug: Unternehmen isolieren sensible Bereiche (z. B. Entwicklung, Management, VoIP) über dedizierte VLANs und regeln die Kommunikation gezielt per Access Control und Routing.
Software-Defined Networking (SDN)
SDN steht für die konsequente Trennung von Steuerung (Control Plane) und Weiterleitung (Data Plane) im Netzwerk. Die Steuerung übernimmt ein zentraler SDN-Controller (Software), der mit Protokollen wie OpenFlow mit den Netzwerkgeräten kommuniziert (Southbound Interface). Anwendungen und Managementsysteme können über das Northbound Interface gezielt Netzwerkressourcen programmatisch steuern.
Vorteile von SDN: Zentrale, schnelle Anpassung und Automatisierung aller Netzwerkbereiche, flexible Netzwerksegmentierung, Kosteneffizienz durch Nutzung von Standard-Hardware.
Network Functions Virtualization (NFV)
NFV virtualisiert klassische Netzwerkfunktionen wie Firewalls, Router oder IDS/IPS und stellt sie als Software auf Standard-Hardware bereit. Die Kernkomponenten sind:
- Virtual Network Functions (VNFs) als Software-Implementierungen
- NFV Infrastructure (NFVI) als technische Basis
- MANO (Management and Orchestration) zur Verwaltung und Orchestrierung
NFV ermöglicht es, neue Netzwerkdienste flexibel bereitzustellen, dynamisch zu skalieren und zentral zu steuern – typischerweise schneller und günstiger als mit dedizierter Spezialhardware.
Storage Area Networks (SAN) & virtuelle Speichersysteme
Storage Area Networks (SAN) sind dedizierte Hochgeschwindigkeitsnetzwerke für die Bereitstellung zentraler Blockspeicher (z. B. mit Fibre Channel, iSCSI oder FCoE). SANs gewährleisten hohe Verfügbarkeit und Skalierbarkeit durch Redundanz, Zoning und gezielte Zugriffskontrolle (LUN Masking). Sie trennen Server- und Speicherumgebung für eine gezielte I/O-Optimierung.
Virtuelle Speichersysteme abstrahieren die physische Speicherhardware und stellen dynamische Speicherpools bereit. Das erleichtert Datenmigration, Disaster Recovery und Konsolidierung verschiedenster Speicherlösungen.
Ausblick:
In der nächsten Lerneinheit liegt der Schwerpunkt auf Praxisbeispielen und Hands-On-Aufgaben: Du wirst typische Netzwerkkonfigurationen kennenlernen und Best Practices für die Administration in virtuellen und hybriden Umgebungen verstehen.
