Optimierung des Netzwerkdesigns

In dieser Lerneinheit vertiefst du dein Wissen über verschiedene Netzwerktopologien und deren praktische Anwendung im professionellen Umfeld. Du lernst die Vor- und Nachteile unterschiedlicher Netzwerkarchitekturen kennen und verstehst, wie diese optimal für spezifische Anforderungen eingesetzt werden können. Durch das Verständnis der grundlegenden Strukturen und Verbindungsarten kannst du fundierte Entscheidungen beim Design von Netzwerken treffen.

Einführung

Stell dir vor, eine beliebte Streaming-Plattform bricht während eines großen Sportevents plötzlich zusammen – Millionen Nutzer bleiben vor einem schwarzen Bildschirm zurück. Der Grund? Ein einzelner Netzwerkknoten war überlastet, die Datenströme konnten nicht mehr zuverlässig verteilt werden. Für Unternehmen können solche Ausfälle schnell hohe Kosten und einen Imageschaden verursachen.

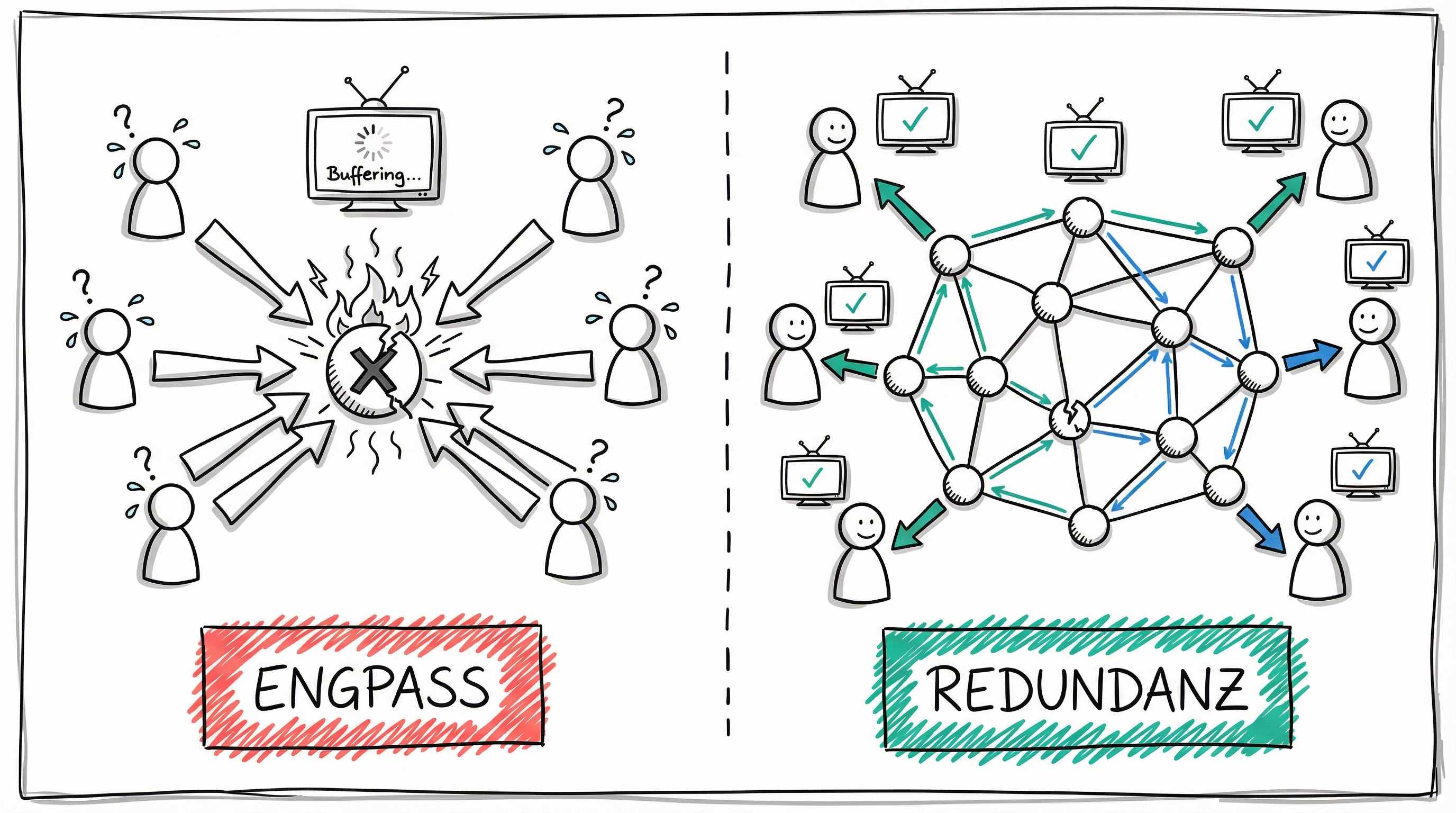

Engpass vs. Redundanz: Ein einzelner Ausfallpunkt bringt das gesamte Netzwerk zum Stillstand, während ein verteiltes Design mit mehreren Pfaden für Stabilität sorgt. — Bildrechte: Ausbildung-in-der-IT.de (KI-unterstützt)

Warum ist das relevant für dich?

Die Gestaltung und Optimierung der Netzwerkarchitektur entscheidet darüber, ob Anwendungen stabil und performant laufen – oder ob schon eine kleine Störung das gesamte System ins Wanken bringt.

Lernziele

Nach dieser Lerneinheit kannst du:

1. Die wichtigsten Netzwerktopologien unterscheiden und einordnen

2. Peer-to-Peer- und Client-Server-Modelle vergleichen

3. Strategien zur Latenzminimierung erläutern und bewerten

4. Prinzipien und Herausforderungen der Geo-Replikation erklären

Überleitung

Um Netzwerke gezielt optimieren zu können, musst du zunächst die zugrundeliegenden Strukturen und Modelle verstehen.

Ein zentraler Begriff dabei ist die Netzwerktopologie.

Was ist eine Netzwerktopologie?

Eine Netzwerktopologie beschreibt die Anordnung und Verbindung von Geräten in einem Computernetzwerk. Sie ist wie eine Karte, die zeigt, wie Computer und andere Netzwerkgeräte miteinander verbunden sind.

Physische vs. Logische Topologie

Bei Netzwerktopologien unterscheiden wir zwei Hauptarten:

1. Physische Topologie: Beschreibt die tatsächliche physische Anordnung und Verkabelung der Geräte Zeigt, wie Kabel verlegt sind und wo Geräte stehen
2. Logische Topologie: Bezieht sich auf den Datenfluss im Netzwerk Zeigt, wie Geräte miteinander kommunizieren, unabhängig von der physischen Anordnung

Unterschiedliche Netzwerktopologien

(Bildrechte: Maksim / derivative work: Malyszkz, Public domain, via Wikimedia Commons)

Hier ein Überblick über die häufigsten Netzwerktopologien:

Topologie	Beschreibung	Hauptmerkmal
Bus	Alle Geräte sind an ein gemeinsames Kabel angeschlossen	Einfach, aber anfällig für Ausfälle
Stern	Alle Geräte sind mit einem zentralen Knoten verbunden	Leicht zu erweitern, zentrale Verwaltung
Ring	Geräte sind in einem geschlossenen Kreis verbunden	Gleichmäßige Verteilung des Datenverkehrs
Mesh	Jedes Gerät ist mit mehreren anderen verbunden	Hohe Ausfallsicherheit, komplex

Jede dieser Topologien hat ihre eigenen Vor- und Nachteile. Die Wahl hängt von verschiedenen Faktoren ab, wie der Größe des Netzwerks, den Anforderungen an die Zuverlässigkeit und natürlich dem Budget.

Netzwerkarchitekturen

Netzwerkarchitektur beschreibt das komplette Design eines Netzwerks – von der physischen und logischen Anordnung bis zu den verwendeten Protokollen und Technologien. Sie legt fest, wie Daten im Netzwerk übertragen, verarbeitet und empfangen werden.

1. Peer-to-Peer (P2P)

In einem Peer-to-Peer-Netzwerk (P2P) sind alle Computer gleichwertig. Jeder kann gleichzeitig als Client und Server fungieren.

Vorteil	Nachteil
Einfache Konfiguration	Unstrukturierte Netze schwer skalierbar
Kosteneffizient (kein zentraler Server)	Datentransfer kann ineffizient sein
Dezentrale Struktur (keine Ausfallpunkte)	Komplexere Skalierung in großen Netzen (DHT nötig)

Netzwerkarchitekturen

Client-Server-Modell

Beim Client-Server-Modell greifen Clients (Endgeräte der Nutzer) auf zentrale Server zu, die Dienste und Ressourcen bereitstellen.

Vorteil	Nachteil
Zentrale Verwaltung & Sicherheit	Zentralisierte Server sind Ausfallrisiko
Skalierbarkeit durch Load Balancer/Cluster	Aufwand für Redundanz und Ausfallsicherheit
Einfache Rechte- und Backupverwaltung	Komplexere Umsetzung bei wachsendem Netzwerk

Wichtige Aspekte bei der Planung

• Skalierbarkeit: Das Netzwerk muss auch bei mehr Nutzern oder Geräten stabil und effizient funktionieren.
• Redundanz: Zusätzliche Komponenten (Switches, Verbindungen, Server) verhindern Ausfälle und steigern die Verfügbarkeit.
• Sicherheit: Schutz vor unberechtigten Zugriffen durch Firewalls, Verschlüsselung und strikte Rechtevergabe.
• Leistung: Optimierung auf hohen Datendurchsatz und geringe Latenz – entscheidend für Anwendungen mit vielen gleichzeitigen Nutzern.

Anwendungsbeispiel

Ein kleines Unternehmen startet oft mit einer Stern-Topologie: Ein zentraler Switch oder Router verbindet alle Geräte. Wächst das Unternehmen, kann das Netzwerk zu einer Mesh-Topologie mit mehreren, miteinander verbundenen Switches ausgebaut werden. Dadurch steigen Redundanz und Ausfallsicherheit.

Mit zunehmender Größe und Komplexität ist häufig ein Wechsel vom Peer-to-Peer- zum Client-Server-Modell sinnvoll. Die zentrale Verwaltung vereinfacht Sicherheitsupdates, Benutzerverwaltung und das Management kritischer Anwendungen.

Ob und wie ein Netzwerkmodell passt, hängt von den Anforderungen, dem Budget, der gewünschten Sicherheit und der Art der genutzten Anwendungen ab.

⏳ Lädt Dataview-Inhalt...

Was ist Latenz?

Latenz bezeichnet die Zeitverzögerung (in Millisekunden, ms), die bei der Übertragung von Daten von einem Punkt im Netzwerk zu einem anderen entsteht. Sie wird beeinflusst durch:

• Physische Distanz zwischen Server und Client
• Netzwerküberlastung
• Server-Verarbeitungszeiten

Was ist Geo-Replikation?

Geo-Replikation bedeutet, dass Daten über geografisch verteilte Standorte repliziert werden. Ziel ist es, Verfügbarkeit, Ausfallsicherheit und die Zugriffszeiten für Nutzer weltweit zu verbessern. Dazu werden Kopien von Datenbanken oder Datensätzen an mehreren Standorten gespeichert.

Strategien zur Latenzminimierung

1. Content Delivery Networks (CDNs):

   • CDNs speichern Webinhalte (statische Dateien) auf weltweit verteilten Servern.
   • Nutzer erhalten Inhalte vom nächstgelegenen Server – das verkürzt Ladezeiten.
   • Besonders für Bilder, Skripte und Videos geeignet.

2. Caching-Mechanismen:

   • Häufig genutzte Daten werden auf Client- oder Proxy-Servern zwischengespeichert (Cache).
   • Wiederholte Anfragen werden schneller beantwortet, Netzwerklast sinkt.
   • Gut für Daten, die sich selten ändern.

Strategien zur Latenzminimierung

3. Optimierung von Datenbankabfragen:

   • Effiziente Abfragen und passende Indizes verkürzen Antwortzeiten.
   • Übermäßige oder schlecht optimierte Abfragen erhöhen die Latenz.

4. Datenkomprimierung:

   • Daten werden vor der Übertragung komprimiert (z. B. GZIP, Brotli).
   • Weniger zu übertragende Daten bedeuten kürzere Übertragungszeit.

5. Leader-Placement in verteilten Datenbanken:

   • Die Platzierung des Schreib-Leaders (z. B. in der Nähe der Nutzerregion) kann Schreib-Latenz senken.

Geo-Replikation implementieren

1. Orchestrierung von Primary- und Replica-Datenbanken:

   • Die Primärdatenbank verarbeitet Schreiboperationen (Writes), Replikate übernehmen Leseanfragen (Reads).
   • Die Verteilung richtet sich nach Konsistenzanforderungen und Replikationsverzögerung.

2. Synchronisationsmechanismen:

   • Asynchrone Replikation:

     • Schneller, da Schreiboperationen nicht auf die Replikation warten.
     • Kann zu Datenversatz (Lag) führen. Geringere Konsistenz, bessere Latenz.

   • Synchrone Replikation:

     • Bestätigt Transaktionen erst, wenn alle Replikate synchron sind.
     • Höhere Konsistenz, aber mögliche Latenzerhöhung.

   • Beispiele: PostgreSQL Logical Replication (asynchron), MySQL Group Replication (beides möglich), Leader-Platzierung in YugabyteDB.

Geo-Replikation implementieren

3. Failover-Strategien und Monitoring:

   • Bei Ausfall der Primärdatenbank automatische Umschaltung (Failover) auf eine Replik.
   • Monitoring-Werkzeuge überwachen die Replikationsverzögerung.
   • Asynchrone Replikation: Risiko von Datenverlust bei Failover.

4. Datenlokalisierung und Compliance:

   • Datenschutzgesetze (DSGVO, HIPAA) beachten.
   • Regionenabhängige Vorgaben müssen vor Umsetzung geprüft werden.

Anwendungsbeispiele

• Webanwendungen: CDNs und Geo-Replikation ermöglichen schnelle Auslieferung von Inhalten und Daten weltweit. Insbesondere für Streamingdienste und globalen E-Commerce relevant.
• Globale Dienste: Plattformen wie soziale Netzwerke oder Online-Games profitieren von geringer Latenz und hoher Verfügbarkeit, um ein nahtloses Nutzererlebnis zu bieten.

⏳ Lädt Dataview-Inhalt...

Zusammenfassung und Ausblick

Zusammenfassung:

Netzwerktopologien und Netzwerkarchitektur

• Netzwerktopologien bestimmen die physische und logische Struktur eines Netzwerks. Zu den wichtigsten Varianten zählen Bus-, Stern-, Ring- und Mesh-Topologie. Sie unterscheiden sich im Grad der Ausfallsicherheit, der Erweiterbarkeit und dem administrativen Aufwand.

• Die Wahl der Topologie richtet sich nach Anforderungen an Zuverlässigkeit, Skalierbarkeit, Kosten und Komplexität. Die Mesh-Topologie bietet hohe Ausfallsicherheit, ist aber komplex und teuer; die Stern-Topologie ermöglicht einfache Erweiterungen, birgt aber ein zentrales Ausfallrisiko.

• Netzwerkarchitektur beschreibt das Gesamtdesign eines Netzwerks – von der Anordnung der Komponenten bis zu den eingesetzten Protokollen. Sie legt fest, wie Daten übertragen, verarbeitet und empfangen werden.

• Zwei zentrale Modelle:

  • Peer-to-Peer (P2P): Alle Teilnehmer sind gleichberechtigt, jeder kann Server- und Client-Aufgaben übernehmen. Vorteile: einfache Einrichtung, Kosteneffizienz, keine zentralen Ausfallpunkte. Nachteile: Skalierbarkeit und Performance stoßen schnell an Grenzen.
  • Client-Server: Zentrale Server stellen Dienste für viele Clients bereit. Vorteile: zentrale Verwaltung, einfache Umsetzung von Sicherheit und Backups, gute Skalierbarkeit durch Load Balancer und Cluster. Nachteile: zentrale Ausfallpunkte, erhöhter Aufwand für Redundanz und Hochverfügbarkeit.

• Für jede Netzwerklösung müssen Skalierbarkeit, Redundanz, Sicherheit und Leistung individuell geplant werden, abhängig von Nutzerzahl, Verfügbarkeitsanforderung und Budget.

Latenzminimierung und Geo-Replikation

• Latenz bezeichnet die Zeitverzögerung bei der Datenübertragung zwischen zwei Punkten. Sie wird durch Distanz, Auslastung und Serverantwortzeiten beeinflusst.
• Geo-Replikation verteilt Daten auf mehrere geografische Standorte, um die Verfügbarkeit und Zugriffszeiten für Nutzer weltweit zu optimieren. Sie ist zentral für globale Dienste und Hochverfügbarkeit.

Wichtige Strategien zur Latenzminimierung:

• Content Delivery Networks (CDNs): Verteilen statische Inhalte auf viele Server weltweit, sodass Nutzer immer vom nächstgelegenen Standort bedient werden.
• Caching: Speichert häufig genutzte Daten auf Client- oder Proxy-Ebene, um wiederholte Anfragen schneller zu bedienen.
• Datenbankoptimierung: Effiziente Abfragen und gezielte Indizierung senken Antwortzeiten.
• Komprimierung: Reduziert das Datenvolumen und damit die Übertragungsdauer.
• Leader-Placement: Durch geschickte Platzierung von Schreib-Leadern in der Nähe großer Nutzergruppen werden Schreiboperationen beschleunigt.

Geo-Replikation in der Praxis:

• Schreib- und Leseoperationen werden zwischen Primär- und Replica-Datenbanken verteilt.
• Es gibt synchrone (hohe Konsistenz, ggf. höhere Latenz) und asynchrone (schneller, aber evtl. weniger konsistent) Replikationsmechanismen.
• Automatisiertes Failover und Monitoring sind entscheidend, um Ausfälle abzufangen.
• Datenschutzanforderungen (z. B. DSGVO) beeinflussen die Standortwahl und Umsetzung.

Ausblick:

Im nächsten Schritt lernst du, wie du die Performance und Zuverlässigkeit von Netzwerken systematisch misst und bewertest. Du erfährst, welche Kennzahlen (KPIs) und Service-Vereinbarungen (SLAs) für Monitoring und Betrieb eine zentrale Rolle spielen.

---
