Definition: Passive Netzwerkkomponenten
Passive Netzwerkkomponenten sind alle Materialien und Bauteile in einem Netzwerk, die ohne eigene Stromversorgung auskommen und keine aktive Signalverarbeitung oder -verstärkung vornehmen. Sie bilden das Rückgrat unserer Netzwerke und ermöglichen den Datentransport zwischen verschiedenen Geräten.
Wie unterscheiden sich passive von aktiven Komponenten?
Passive und aktive Komponenten unterscheiden sich in einigen wesentlichen Punkten:
| Passive Komponenten | Aktive Komponenten |
|---|---|
| Benötigen keine Stromversorgung | Benötigen Stromversorgung |
| Keine Signalverarbeitung | Verarbeiten und verstärken Signale |
| Beispiele: Kabel, Stecker, Anschlussdosen | Beispiele: Switch, Router, Repeater |
Während aktive Komponenten das Netzwerk “intelligent” steuern, sorgen passive Komponenten für die grundlegende physische Verbindung. Sie sind sozusagen die Autobahnen, auf denen unsere Daten reisen.

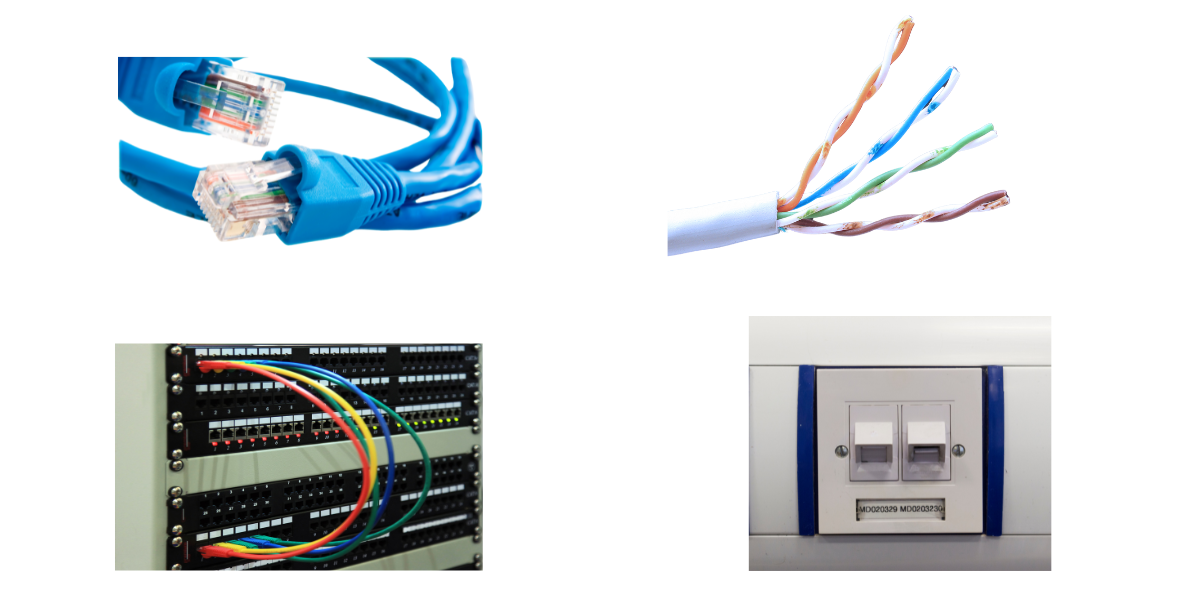

Welche Arten von passiven Komponenten gibt es?
Es gibt verschiedene Arten von passiven Netzwerkkomponenten:
- Kabel und Leitungen
- Twisted-Pair-Kabel (z.B. Cat5e, Cat6)
- Glasfaserkabel
- Koaxialkabel
- Anschlusselemente
- Stecker (z.B. RJ45)
- Buchsen
- Anschlussdosen
- Verbindungselemente
- Patchpanels
- Verteiler
- Adapter und Koppler
- Sonstige passive Elemente
- Kabelkanäle
- Netzwerkschränke
- Etiketten zur Kennzeichnung
Jede dieser Komponenten spielt eine wichtige Rolle in der Gesamtstruktur eines Netzwerks.
Lass uns die Kabel und Leitungen genauer betrachten
Kabel und Leitungen bilden die grundlegende Infrastruktur für die Datenübertragung in Netzwerken. Es existieren verschiedene Arten von Übertragungsmedien, die sich in ihren Eigenschaften und Anwendungsbereichen unterscheiden:
Kupferkabel:
- Twisted-Pair-Kabel
- Am häufigsten verwendet
- Verdrillung reduziert elektromagnetische Störungen
- Kategorien: Cat5e, Cat6, Cat6a mit unterschiedlichen Übertragungsraten
- Koaxialkabel
- “Oldtimer” unter den Netzwerkkabeln
- Noch häufig in Kabelfernsehnetzen und Antennenanlagen
Glasfaserkabel:
-
Nutzen Licht zur Datenübertragung
-
Höhere Bandbreiten und geringere Dämpfung
-
Zwei Haupttypen: Single-Mode-Fasern und Multi-Mode-Fasern
-
Praxistipp: Achte bei der Verkabelung darauf, die Kabel nicht zu stark zu knicken oder zu quetschen, da dies die Übertragungsqualität beeinträchtigen kann.
Welche Eigenschaften und Einsatzbereiche haben die verschiedenen Kabeltypen?
Jeder Kabeltyp hat seine eigenen Stärken und typischen Einsatzbereiche:
| Eigenschaft | Twisted-Pair | Koaxial | Glasfaser |
|---|---|---|---|
| Max. Länge | 100m | 500m | Mehrere km |
| Bandbreite | Gut | Mittel | Sehr hoch |
| Störanfälligkeit | Mittel | Gering | Sehr gering |
| Kosten | Niedrig | Mittel | Hoch |
Typische Einsatzbereiche:
- Twisted-Pair: Bürogebäude, Heimnetzwerke
- Koaxial: TV-Netze, spezielle industrielle Anwendungen
- Glasfaser: Backbone-Netze, Rechenzentren, Weitverkehrsnetze
Die Wahl des richtigen Kabeltyps ist entscheidend für die Leistungsfähigkeit und Zukunftssicherheit eines Netzwerks.
Welche Anschluss- und Verbindungselemente gibt es?
Anschluss- und Verbindungselemente sind essentiell für die Verbindung von Netzwerkkomponenten. Hier sind die wichtigsten:
- Stecker und Buchsen
- RJ45: Der Allrounder für Ethernet-Verbindungen
- 8 Pins für 4 Adernpaare
- Verriegelungsmechanismus für sicheren Halt
- LC und SC: Für Glasfaserverbindungen
- LC (Lucent Connector): Kompakt und modern
- SC (Subscriber Connector): Robust und zuverlässig
- Patchpanels und Anschlussdosen
- Patchpanels: Zentraler Knotenpunkt für Kabelverbindungen
- Anschlussdosen: Endpunkte der Verkabelung auf Nutzerseite
- Adapter und Koppler
-
Ermöglichen die Verbindung verschiedener Kabeltypen
-
Beispiele: RJ45-Buchse auf RJ45-Buchse, LC auf SC
-
Praxistipp: Beschrifte sowohl Patchpanel als auch Anschlussdosen sorgfältig. Eine gute Dokumentation spart im Fehlerfall viel Zeit!
Wie funktioniert strukturierte Verkabelung?
Strukturierte Verkabelung ist das Rückgrat moderner Netzwerkinstallationen. Sie folgt einem hierarchischen Aufbau:
- Primärverkabelung: Verbindet Gebäude oder Stockwerke
- Sekundärverkabelung: Verbindet Etagenverteiler mit Gebäudeverteiler
- Tertiärverkabelung: Verbindet Arbeitsplätze mit Etagenverteilern
Vorteile der strukturierten Verkabelung:
- Flexibilität bei Änderungen und Erweiterungen
- Vereinfachte Wartung und Fehlerbehebung
- Standardisierte Komponenten und Installationsverfahren
Die strukturierte Verkabelung folgt meist einer hierarchischen Stern-Topologie, die eine effiziente Verteilung und einfache Verwaltung ermöglicht.
- Praxistipp: Plane immer Reservekapazitäten ein. Ein gut strukturiertes Netzwerk sollte mindestens 20% Wachstum ermöglichen, ohne größere Umbauten zu erfordern.
Wie wählt man passive Komponenten aus und plant sie?
Bei der Auswahl und Planung passiver Komponenten solltest du folgende Faktoren berücksichtigen:
- Anforderungen an die Übertragungsgeschwindigkeit
- Erwartete Nutzungsdauer der Installation
- Umgebungsbedingungen (z.B. Elektromagnetische Störungen)
- Budget
Hier eine Übersicht zur Entscheidungshilfe:
| Anforderung | Empfohlene Komponenten |
|---|---|
| Standard-Büroumgebung | Cat6 UTP-Kabel, RJ45-Anschlüsse |
| Hohe Datenraten (10 Gbit/s+) | Cat6a oder Cat7 STP-Kabel |
| Lange Strecken oder EMV-kritische Umgebungen | Glasfaserkabel (OM3/OM4 oder OS1/OS2) |
- Wichtig: Betrachte immer das Gesamtsystem. Die Leistung deines Netzwerks wird von der schwächsten Komponente bestimmt.
Wie geht man bei der Wartung und Fehlersuche vor?
Wartung und Fehlersuche bei passiven Komponenten erfordern eine systematische Herangehensweise:
Schritte zur systematischen Fehlersuche:
- Sichtprüfung: Sind alle Stecker richtig eingesteckt?
- Kabeltest: Verwende einen Kabeltester, um Unterbrechungen oder Kurzschlüsse zu finden
- Überprüfung der Anschlüsse: Kontrolliere Patchpanel und Anschlussdosen auf lose Verbindungen
- Messung der Signalqualität: Nutze spezielle Messgeräte für detaillierte Analysen
Häufige Probleme und Lösungen:
| Problem | Mögliche Ursache | Lösung |
|---|---|---|
| Verbindungsabbrüche | Beschädigtes Kabel | Kabel austauschen |
| Langsame Verbindung | Falscher Kabeltyp | Upgrade auf höhere Kategorie |
| Keine Verbindung | Lose Steckverbindung | Verbindung überprüfen und fixieren |
- Praxistipp: Führe regelmäßige Wartungen durch. Überprüfe Steckverbindungen auf festen Sitz und reinige Glasfaseranschlüsse vorsichtig mit speziellen Reinigungswerkzeugen.
Abschlussquiz
Was ist ein Hauptmerkmal passiver Netzwerkkomponenten?
Blank
- Sie benötigen eine eigene Stromversorgung
- Sie verstärken aktiv Signale
- Sie kommen ohne eigene Stromversorgung aus
Antwort
Sie kommen ohne eigene Stromversorgung aus
Erklärung: Passive Netzwerkkomponenten zeichnen sich dadurch aus, dass sie ohne eigene Stromversorgung funktionieren und keine aktive Signalverarbeitung vornehmen.
Welches der folgenden ist kein Beispiel für eine passive Netzwerkkomponente?
Blank
- Twisted-Pair-Kabel
- RJ45-Stecker
- Switch
Antwort
Switch
Erklärung: Ein Switch ist eine aktive Netzwerkkomponente, da er Strom benötigt und aktiv Signale verarbeitet. Kabel und Stecker sind passive Komponenten.
Welcher Kabeltyp wird am häufigsten in modernen Büronetzwerken eingesetzt?
Blank
- Koaxialkabel
- Twisted-Pair-Kabel
- Glasfaserkabel
Antwort
Twisted-Pair-Kabel
Erklärung: Twisted-Pair-Kabel, insbesondere Cat5e und Cat6, sind die am häufigsten verwendeten Kabel in modernen Büronetzwerken.
Was ist ein Vorteil von Glasfaserkabeln gegenüber Kupferkabeln?
Blank
- Niedrigere Kosten
- Höhere Bandbreiten
- Einfachere Installation
Antwort
Höhere Bandbreiten
Erklärung: Glasfaserkabel bieten deutlich höhere Bandbreiten und geringere Dämpfung über längere Strecken im Vergleich zu Kupferkabeln.
Welche Funktion hat ein Patchpanel in einem Netzwerk?
Blank
- Es verstärkt Signale
- Es dient als zentraler Knotenpunkt für Kabelverbindungen
- Es filtert unerwünschte Netzwerkpakete
Antwort
Es dient als zentraler Knotenpunkt für Kabelverbindungen
Erklärung: Ein Patchpanel dient als zentraler Knotenpunkt für Kabelverbindungen und ermöglicht eine strukturierte und übersichtliche Verkabelung.
Was ist ein Vorteil der strukturierten Verkabelung?
Blank
- Geringere Kosten bei der Erstinstallation
- Höhere Übertragungsgeschwindigkeiten
- Flexibilität bei Änderungen und Erweiterungen
Antwort
Flexibilität bei Änderungen und Erweiterungen
Erklärung: Strukturierte Verkabelung bietet große Flexibilität bei Änderungen und Erweiterungen des Netzwerks, was langfristig Zeit und Kosten spart.
Welcher Schritt sollte bei der Fehlersuche in passiven Netzwerkkomponenten zuerst durchgeführt werden?
Blank
- Messung der Signalqualität mit Spezialgeräten
- Sichtprüfung der Verbindungen
- Austausch aller Kabel
Antwort
Sichtprüfung der Verbindungen
Erklärung: Eine Sichtprüfung ist der einfachste und oft effektivste erste Schritt bei der Fehlersuche. Hierbei können lose oder falsch gesteckte Verbindungen schnell identifiziert werden.
