Power over Ethernet (PoE)
In dieser interaktiven Lerneinheit entdeckst du die Technologie Power over Ethernet (PoE), die es ermöglicht, Netzwerkgeräte gleichzeitig mit Daten und Strom über ein einziges Ethernet-Kabel zu versorgen. Du lernst die verschiedenen PoE-Standards, Leistungsklassen und Einsatzmöglichkeiten kennen und erfährst, wie du PoE-fähige Geräte wie IP-Kameras, WLAN Access Points oder VoIP-Telefone fachgerecht installierst und konfigurierst.
Einführung

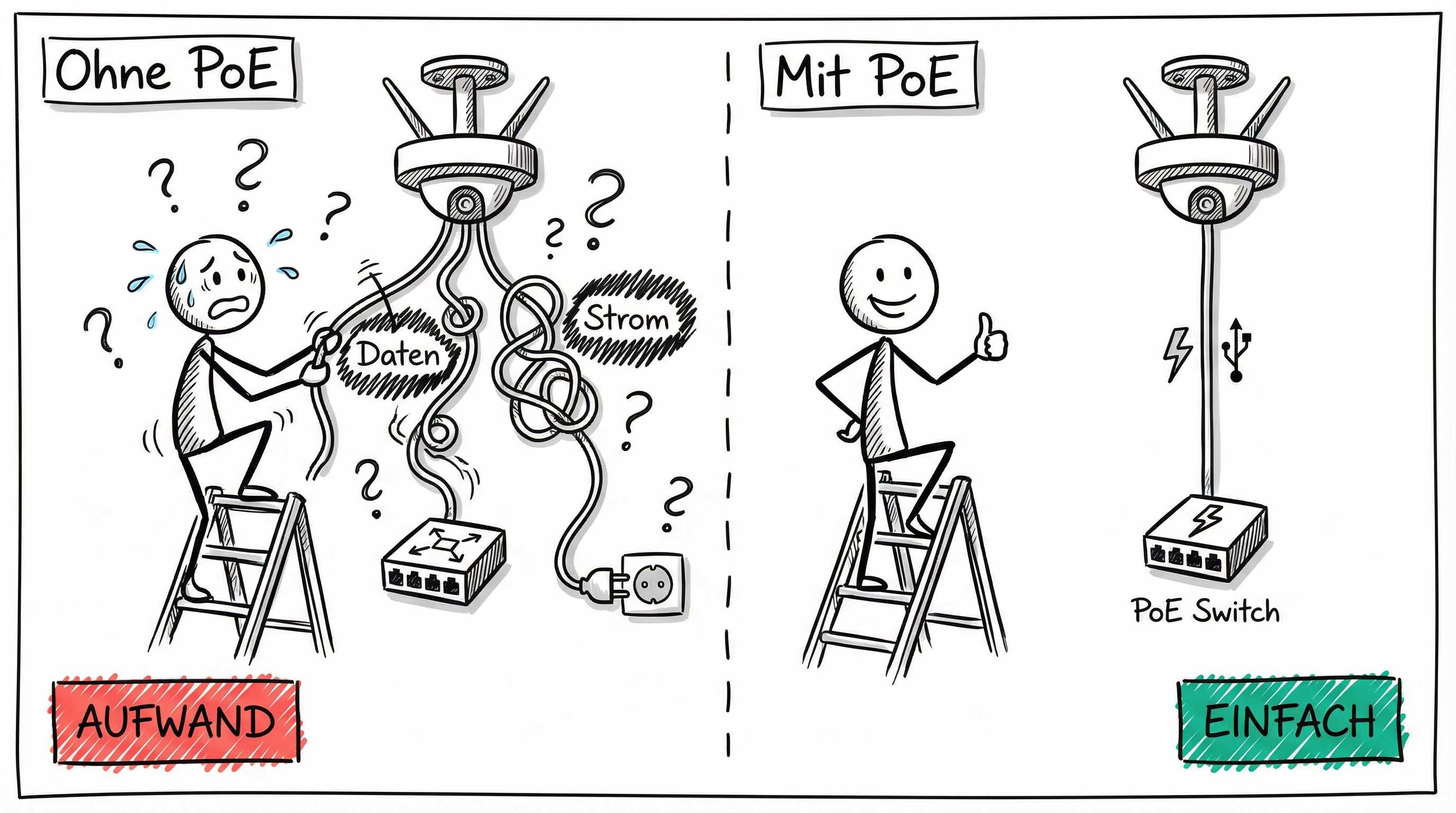

Stell dir vor, du sollst ein ganzes Bürogebäude mit Überwachungskameras, Access Points und VoIP-Telefonen ausstatten. Die Geräte hängen an der Decke, im Treppenhaus und an schwer erreichbaren Stellen. Für jede Steckdose müsstest du ein Kabel verlegen, Leitungen prüfen und die Kosten steigen schnell in die Höhe.
Was wäre, wenn du alle Geräte einfach mit einem einzigen Netzwerkkabel versorgen könntest – ganz ohne zusätzliche Stromanschlüsse?
Genau diese Herausforderung löst Power over Ethernet (PoE). Warum diese Technik heute unverzichtbar ist und wie du sie sicher planst und einsetzt, erfährst du jetzt.
Lernziele
Nach dieser Lerneinheit kannst du:
- das Funktionsprinzip von PoE erklären
- die Unterschiede der PoE-Standards IEEE 802.3af, 802.3at und 802.3bt (PoE++) sicher einordnen
- verschiedene PoE-Leistungsklassen und Einspeisemethoden unterscheiden und zuordnen
- einschätzen, wie PoE-Switches, PoE-Injektoren und Endgeräte in einem Netzwerk zusammenwirken
Überleitung
PoE (Power over Ethernet) vereinfacht die Stromversorgung von Netzwerkgeräten, indem es Daten und Strom über dasselbe Ethernet-Kabel liefert.
Du kannst damit zum Beispiel Access Points, Kameras oder VoIP-Telefone ohne zusätzliche Stromleitungen installieren – besonders praktisch bei schwer zugänglichen Orten oder vielen Geräten im Gebäude.
Grundprinzip und Funktionsweise
PoE verbindet Datenübertragung und Stromversorgung in einem Twisted-Pair-Kabel. Das spart Aufwand bei der Installation und senkt die Fehleranfälligkeit. Herzstück ist das standardisierte Verfahren, mit dem ein Switch (PSE – Power Sourcing Equipment) erkennt, ob das angeschlossene Gerät (PD – Powered Device) PoE-fähig ist. Es folgt ein mehrstufiger Ablauf:
- Detection: Der Switch prüft durch eine niedrige Spannung, ob das angeschlossene Gerät PoE unterstützt.
- Classification: Optional ermittelt der Switch, wie viel Leistung das Gerät benötigt (besonders ab IEEE 802.3at).
- Power-Up/Operation: Erst jetzt wird die Betriebsspannung (44–57 V DC) geschaltet und das Gerät dauerhaft versorgt.
- Optional: Über LLDP kann der Leistungsbedarf flexibel angepasst werden.
Das System ist rückwärtskompatibel: Neuere Switches unterstützen ältere Geräte automatisch.
Die wichtigsten PoE-Standards
| Standard | Max. Leistung am Port | Leistung am Endgerät | Jahr | Anwendungsbeispiele |
|---|---|---|---|---|
| IEEE 802.3af | 15,4 W | 12,95 W | 2003 | VoIP-Telefon, einfache Kamera |
| IEEE 802.3at | 30 W | 25,5 W | 2009 | PTZ-Kamera, AP |
| IEEE 802.3bt Typ 3 | 60 W | 51 W | 2018 | Touchpanel, Lichtsysteme |
| IEEE 802.3bt Typ 4 | 100 W | 71,3 W | 2018 | Digital Signage, LED-Beleuchtung |
- Spannung: 44–57 V DC
- Rückwärtskompatibilität ist gegeben
Technische Grenzen & Effizienz
Ein Teil der Energie geht durch Kabelwiderstände verloren. Je länger und dünner das Kabel, desto höher die Verluste. Hochwertige, kurze Kabel (z. B. Cat-6) reduzieren die Verluste. Deshalb ist bei leistungsstarken Endgeräten und langen Leitungswegen Planung besonders wichtig.
Sicherheit & Kompatibilität
PoE-Standards schützen deine Geräte vor Schäden. Erst nach erfolgreicher Erkennung liefert der Switch Strom. Nicht-PoE-Geräte werden automatisch geschützt. Mit modernen Switches und LLDP kann der Strombedarf sogar dynamisch an die Anforderungen angepasst werden (z. B. für LED-Leuchten).
Praxisbeispiel
Ein Access Point wird an der Decke montiert. Statt eine Steckdose zu legen, reicht ein Netzwerkkabel: Daten und Strom kommen gemeinsam am Gerät an – ein typischer Fall für PoE. Das spart Aufwand und Kosten, besonders bei vielen Geräten oder flexiblen Installationen.
Leistungsklassen nach IEEE 802.3
Jede PoE-Installation muss zur benötigten Leistung der Geräte passen. Die IEEE 802.3-Standards definieren mehrere Klassen. Wichtig ist dabei der Unterschied zwischen der abgegebenen Leistung am Switch/Injector (PSE) und der tatsächlich am Endgerät (PD) ankommenden Leistung – Verluste durch das Kabel sind normal.
| Klasse | Standard | PSE max. (W) | PD max. (W) |
|---|---|---|---|
| 0 | 802.3af | 15,4 | 12,95 |
| 1 | 802.3af | 4,0 | 3,84 |
| 2 | 802.3af | 7,0 | 6,49 |
| 3 | 802.3af | 15,4 | 12,95 |
| 4 | 802.3at | 30,0 | 25,5 |
| 5 | 802.3bt (Typ3) | 45,0 | 40,0 |
| 6 | 802.3bt (Typ3) | 60,0 | 51,0 |
| 7 | 802.3bt (Typ4) | 75,0 | 62,0 |
| 8 | 802.3bt (Typ4) | 90,0 | 71,3 |
Klasse 0 ist der Default und deckt das gesamte Spektrum von Klasse 1 bis 3 ab. Leistungsstarke Geräte wie PTZ-Kameras oder große Displays benötigen die höheren Typen 3/4 (PoE++).
Einspeisemethoden (Mode A, Mode B, 4-Pair)
PoE nutzt verschiedene Verfahren, um Strom ins Netzwerkkabel einzuspeisen:
- Mode A (Endspan): Daten und Strom werden gemeinsam auf den Adernpaaren 1/2 und 3/6 übertragen – typisch für PoE-Switches.
- Mode B (Midspan): Strom fließt über die Adern 4/5 und 7/8, getrennt vom Datenverkehr – häufig bei PoE-Injektoren.
- 4-Pair-Mode (ab IEEE 802.3bt): Alle vier Adernpaare werden parallel genutzt. Das steigert die maximal übertragbare Leistung und ist Voraussetzung für Geräte der Typen 3 und 4.
Unabhängig vom Modus ist die Datenübertragung immer gewährleistet, da der Strom im sogenannten Common Mode übertragen wird.
Gerätekategorien und ihre Rolle
Powered Devices (PD)
Zu den typischen Endgeräten gehören:
- IP-Telefone
- WLAN-Access Points
- Überwachungskameras
- Türsprechstellen
Diese Geräte benötigen keine eigene Stromversorgung – sie werden direkt über das Netzwerkkabel versorgt.
Gerätekategorien und ihre Rolle
Power Sourcing Equipment (PSE)
Das PSE, meist ein PoE-Switch, liefert Strom an angeschlossene Endgeräte. Es erkennt automatisch, ob und wie viel Strom benötigt wird. Entscheidend ist das Leistungsbudget des Switches: Sind zu viele oder zu leistungsstarke Geräte angeschlossen, reicht die Gesamtleistung unter Umständen nicht aus. Nur Geräte mit IEEE 802.3bt liefern die maximalen Leistungen für Typ 3/4.
Gerätekategorien und ihre Rolle
PoE-Injektoren
PoE-Injektoren speisen Strom gezielt in einzelne Netzwerkkabel ein – praktisch, wenn ein Switch kein PoE unterstützt oder nur wenige Geräte versorgt werden sollen. Für Geräte mit sehr hohem Strombedarf empfiehlt sich ein leistungsstarker (PoE++-)Switch.
Praxisbeispiel
In einem Büro sollen mehrere IP-Telefone, Access Points und Kameras ohne zusätzliche Stromverkabelung installiert werden. Ein PoE-Switch mit ausreichend großem Leistungsbudget ermöglicht es, jedes Gerät über ein einziges Kabel zu betreiben. Wo kein PoE-Switch verfügbar ist, können einzelne PoE-Injektoren gezielt für bestimmte Geräte eingesetzt werden.
Zusammenfassung
Zusammenfassung:
Power over Ethernet (PoE) ist eine Technik, mit der du Netzwerkgeräte wie Access Points, IP-Kameras oder Telefone direkt über das Ethernet-Kabel mit Strom versorgst. Damit entfällt meist die Notwendigkeit für separate Stromleitungen, was Planung, Installation und Wartung vereinfacht.
Funktionsweise und Standards:
- PoE überträgt Daten und Strom gleichzeitig über Twisted-Pair-Kabel. Dabei sorgt ein standardisierter Ablauf (Detection, Classification, Power-Up) dafür, dass nur PoE-fähige Geräte Strom erhalten und immer die passende Leistung zur Verfügung steht.
- Die wichtigsten PoE-Standards sind IEEE 802.3af (bis 15,4 W), IEEE 802.3at (bis 30 W) und IEEE 802.3bt (bis zu 100 W). Sie unterscheiden sich vor allem in der maximal übertragbaren Leistung und dem genutzten Übertragungsmodus (ab bt: vier Adernpaare parallel).
- Kabelqualität und -länge beeinflussen, wie viel Strom am Endgerät tatsächlich ankommt. Effiziente Planung berücksichtigt diese Verluste.
- Moderne PoE-Switches können per LLDP den Leistungsbedarf einzelner Geräte dynamisch anpassen und bieten so zusätzliche Flexibilität.
Leistungsklassen und Einspeisemethoden:
- Die IEEE 802.3-Standards definieren mehrere Leistungsklassen, die von 3,8 W bis über 70 W reichen. Geräte der Typen 3 und 4 (PoE++) werden mit allen vier Kabelpaaren versorgt und benötigen einen Switch oder Injector mit IEEE 802.3bt-Unterstützung.
- Für die Stromübertragung kommen verschiedene Einspeisemethoden zum Einsatz: Mode A (Strom und Daten auf denselben Adernpaaren), Mode B (Strom über zusätzliche Paare), ab IEEE 802.3bt alle vier Paare (4PPoE). Die Einspeisemethode ist transparent für die Datenübertragung.
Gerätekategorien und Praxis:
- Power Sourcing Equipment (PSE, z. B. PoE-Switch) versorgt die Endgeräte (PD) und erkennt automatisch, ob ein angeschlossenes Gerät PoE-fähig ist und wie viel Leistung benötigt wird.
- PoE-Injektoren ergänzen bestehende Installationen, wenn kein PoE-fähiger Switch verfügbar ist.
- Typische PoE-Endgeräte sind IP-Telefone, Access Points, Kameras oder Türsysteme. Besonders leistungsstarke Geräte benötigen PoE++ (Typ 3/4).
