Praxisbeispiele und Troubleshooting

In dieser interaktiven Lerneinheit entwickelst du praktische Fähigkeiten im Design und der Implementierung von Switch-Infrastrukturen anhand realer Szenarien. Du lernst typische Problemsituationen kennen und übst deren systematische Analyse und Behebung durch Troubleshooting-Methoden. Die Einheit vermittelt dir konkrete Vorgehensweisen für die professionelle Planung, den Aufbau und die Wartung von geswitchten Netzwerken.

Einführung

Du hast viel Zeit und Sorgfalt in den Aufbau eines modernen Switch-Netzwerks investiert. Alles funktioniert zuverlässig, bis plötzlich ohne Vorwarnung Verbindungsabbrüche auftreten. Die betroffenen Geräte wechseln scheinbar grundlos den Status, wichtige Anwendungen brechen ab, und die Ursache bleibt unklar.

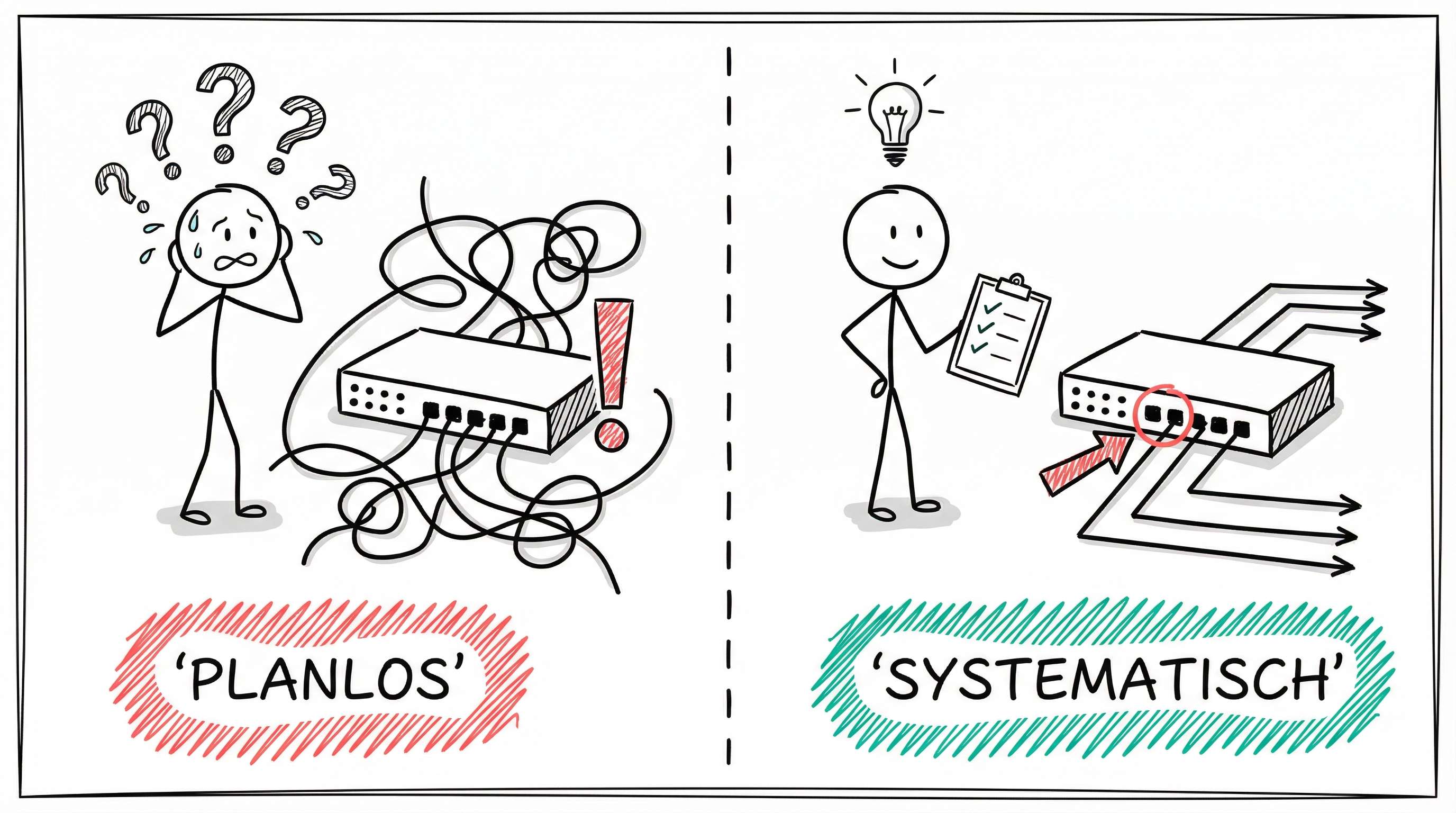

Planlos vs. Systematisch: Strukturierte Fehlersuche im Netzwerk — Bildrechte: Ausbildung-in-der-IT.de (KI-unterstützt)

In solchen Momenten steigt der Druck: Die Geschäftsführung fordert eine schnelle Lösung, die Nutzer erwarten, dass das Problem sofort behoben wird.

Jetzt kommt es darauf an, Fehler nicht einfach nur oberflächlich zu beheben, sondern gezielt die tatsächliche Ursache zu finden – und dabei systematisch vorzugehen. Genau hier setzt diese Lerneinheit an: Du lernst anhand praxisnaher Beispiele und klarer Troubleshooting-Schritte, wie du typische Probleme in Switch-Netzwerken erkennst, eingrenzt und dauerhaft löst. So bist du im Ernstfall optimal vorbereitet.

Lernziele

Nach dieser Lerneinheit kannst du:

1. Die grundlegenden Schritte zur Planung und zum Aufbau einer sicheren, leistungsfähigen Switch-Infrastruktur benennen und anwenden.

2. Das Konzept der VLAN-Segmentierung sowie die Bedeutung von Redundanz und Spanning Tree Protocol für die Netzwerksicherheit und -stabilität erklären.

3. Eine strukturierte, systematische Fehlersuche in Switch-Netzwerken durchführen und typische Fehlerquellen gezielt eingrenzen.

4. Best Practices zur Sicherung, Überwachung und Wartung von Switch-Infrastrukturen beschreiben und in der Praxis umsetzen.

Überleitung

Eine professionelle Switch-Infrastruktur ist mehr als nur Hardware. Sie besteht aus einer durchdachten Planung, der Wahl der passenden Komponenten, konsequent umgesetzter Sicherheit und einem effizienten Betriebskonzept.

In den folgenden Schritten lernst du, wie du alle wichtigen Faktoren berücksichtigst und typische Fehlerquellen vermeidest.

1. Bedarfsanalyse und Planung

Bevor du Geräte auswählst, analysierst du zuerst den konkreten Bedarf deines Netzwerks:

• Wie viele Geräte werden eingebunden?
• Wie hoch ist die erwartete Datenlast?
• Gibt es Anforderungen an Redundanz oder Ausfallsicherheit?

Aus diesen Fragen leitest du ab, wie viele und welche Switches benötigt werden. Unterscheide zwischen Layer 2-Switches (arbeiten auf Sicherungsschicht, verbinden Endgeräte) und Layer 3-Switches (arbeiten auf Vermittlungsschicht, übernehmen Routing). Bestimme außerdem, ob du Kupfer- oder Glasfaseranschlüsse benötigst und welche Bandbreiten (z. B. 1 Gbit/s, 10 Gbit/s) sinnvoll sind.

2. Auswahl der Topologie

Wähle die passende Netzwerktopologie entsprechend deiner Anforderungen:

• Die Stern-Topologie ist Standard für moderne Netzwerke, da sie die Fehlersuche vereinfacht und Ausfälle auf einzelne Segmente begrenzt.
• In sehr großen oder besonders ausfallsicheren Umgebungen können Ring- oder vermaschte Topologien Vorteile bieten, etwa durch zusätzliche Redundanz.

Beachte: Zentrale Komponenten in der Stern-Topologie können Engpässe bilden – eine gezielte Planung ist hier besonders wichtig.

3. VLAN-Design

Durch VLANs (Virtual Local Area Networks) unterteilst du das physische Netzwerk in mehrere logische Segmente. So trennst du beispielsweise Abteilungen, Gastnetzwerke und sensible Geräte voneinander. Das erhöht die Sicherheit, erleichtert das Management und verringert störenden Broadcast-Verkehr.

Typische Aufteilung:

• Separates VLAN für Drucker
• Eigene VLANs für Mitarbeiter verschiedener Abteilungen
• Eigenes VLAN für Gäste, ohne Zugriff auf interne Ressourcen

4. Implementierung des Spanning Tree Protocol (STP)

Sobald redundante Verbindungen geplant sind, musst du Schleifen im Netzwerk verhindern. Dafür setzt du das Spanning Tree Protocol (STP) oder eine seiner Weiterentwicklungen ein:

• STP (IEEE 802.1D): Standard-Protokoll zur Schleifenvermeidung
• RSTP (IEEE 802.1w): Schnellere Konvergenzzeiten
• MSTP (IEEE 802.1s): Verwaltung mehrerer Spanning Trees für unterschiedliche VLANs

Konfiguriere STP auf allen Switches und prüfe regelmäßig, ob die Einstellungen korrekt sind. Das garantiert einen stabilen, ausfallsicheren Betrieb.

5. Sicherheitsrichtlinien

Netzwerksicherheit beginnt an den Switchports:

• Port-Security: Begrenze, welche Geräte sich an welchen Ports anmelden dürfen.
• DHCP-Snooping: Erlaubt nur autorisierten DHCP-Servern, Adressen zu verteilen.
• Dynamic ARP Inspection (DAI): Schutz vor ARP-Spoofing. Erfordert eine gepflegte DHCP-Snooping-Datenbank.
• 802.1X: Authentifiziere Endgeräte zentral, etwa per Zertifikat oder Zugangsdaten.

Mit diesen Maßnahmen verhinderst du, dass unbefugte Geräte oder Angreifer ins Netzwerk gelangen.

6. Redundanz und Backup

Für hohe Verfügbarkeit planst du redundante Leitungen und Switches ein. Setze auf Link Aggregation (nach IEEE 802.3ad, LACP), um mehrere physische Leitungen zu bündeln und Ausfälle einzelner Verbindungen automatisch abzufangen. Richte außerdem regelmäßige Backups der Switch-Konfigurationen ein, um bei Störungen oder Hardwaretausch schnell wieder einsatzbereit zu sein.

7. Monitoring und Wartung

Ein effizientes Netzwerkmanagement lebt von guter Überwachung:

• SNMP (Simple Network Management Protocol): Für die zentrale Erfassung von Status- und Performance-Daten aller Switches.
• Port Mirroring: Kopiere Traffic auf einen Analyse-Port, um Fehler oder Angriffe zu erkennen.
• Prüfe regelmäßig Logdateien, Firmware-Versionen und Backups.

Ein durchdachtes Monitoring hilft dir, Fehler früh zu erkennen und das Netzwerk zielgerichtet zu optimieren.

⏳ Lädt Dataview-Inhalt...

Überleitung

Wenn ein Netzwerk plötzlich ausfällt oder langsam wird, entstehen Kosten und Frust – für dich und dein Unternehmen. Eine strukturierte Fehlersuche spart Zeit und verhindert endloses Herumprobieren. In diesem Abschnitt lernst du, wie du Probleme systematisch erkennst, einzugrenzen und nachhaltig zu lösen.

Überblick

Eine effiziente Fehlersuche gliedert sich in fünf Schritte: Symptome erfassen, Problembereich eingrenzen, gezielte Diagnose, Lösung umsetzen und Erkenntnisse dokumentieren. Zusätzlich helfen bewährte Best Practices, ähnliche Störungen künftig zu vermeiden.

Schritt 1: Symptome erfassen

Erfasse präzise, was nicht funktioniert:

• Betroffene Geräte und Symptome: Zeigt ein Switch Link-Loss, Paketverluste oder Fehlermeldungen?
• Fehlermeldungen: Welche Meldungen kommen im CLI oder Management-System?
• Zeitliches Verhalten: Tritt der Fehler konstant oder sporadisch auf?

Formuliere daraus erste Hypothesen zu möglichen Ursachen und priorisiere sie nach Wahrscheinlichkeit.

Schritt 2: Problembereich eingrenzen

Arbeite systematisch von oben nach unten (Top-Down) oder umgekehrt (Bottom-Up):

1. Physische Ebene
   Prüfe Kabel, Ports und SFP-Module auf Beschädigungen und Leuchtdioden-Status.
2. Logische Ebene
   Untersuche VLAN-Konfiguration, Trunk- und Access-Ports sowie Spanning Tree (STP).
3. Netzwerk-Topologie
   Identifiziere betroffene Segmente und prüfe, ob mehrere Switches oder Router gemeinsam betroffen sind.

Schritt 3: Gerätespezifische Diagnose

Nutze gezielte Tests und CLI-Befehle:

• Konnektivität: ping und traceroute, um Pfade und Erreichbarkeit zu prüfen.
• Switch-Status:
  • show vlan brief zur VLAN-Übersicht
  • show interface status für Port-Zustand
  • show spanning-tree für STP-Status
• Port-Statistiken: Suche nach Errors, Drops oder hoher Auslastung. Setze SNMP zur Langzeitanalyse oder Port Mirroring, um Traffic detailliert zu untersuchen.

Schritt 4: Problemlösung

Arbeite deine Hypothesen Schritt für Schritt ab:

• Ändere Konfigurationen schrittweise und prüfe jedes Mal, ob der Fehler verschwindet.
• Halte bei kritischen Änderungen einen Rollback-Plan bereit, um schnell zur letzten funktionierenden Version zurückzukehren.
• Neustart von Diensten oder Geräten kann temporäre Störungen beheben, prüfe aber immer die Ursache.

Schritt 5: Dokumentation und Prävention

Stelle sicher, dass du aus jedem Vorfall lernst:

• Dokumentiere Fehlerbild, Ursache, durchgeführte Schritte und Ergebnis.
• Pflege Checklisten und befolge dein Change-Management.
• Sichere regelmäßig die Switch-Konfigurationen.
• Halte Firmware und Software aktuell.
• Schicke dein Team auf Schulungen zu Troubleshooting und Best Practices.

Best Practices

• Redundanz planen: Vermeide Single Points of Failure durch zusätzliche Links und Switches.
• VLAN-Segmentierung: Begrenze Broadcast-Domänen und isolier kritische Systeme.
• STP-Härtung: Aktiviere BPDU Guard an Randports und Loop Guard an wichtigen Verbindungen.
• Zugangskontrolle: Setze Port Security und 802.1X zur Authentifizierung ein.
• Monitoring: Nutze SNMP, Port Mirroring und regelmäßige Log-Analysen.
• Ausfalltests: Simuliere regelmäßig Ausfälle und prüfe deine Failover-Mechanismen.

⏳ Lädt Dataview-Inhalt...

Praktisches Beispiel

Stell dir vor, du planst die Infrastruktur für ein mittelständisches Unternehmen mit 100 Mitarbeitenden:

• Du setzt in den Abteilungen Layer 2-Switches ein, im Kernnetz einen Layer 3-Switch für das Routing zwischen den VLANs.
• Für Buchhaltung, IT und Gäste richtest du eigene VLANs ein.
• RSTP ist aktiviert, damit das Netzwerk auch bei Ausfall einzelner Leitungen weiterläuft.
• Die Authentifizierung erfolgt über 802.1X für alle Endgeräte.
• Gäste erhalten ein separates VLAN mit eingeschränkten Zugriffsrechten.
• Über SNMP überwachst du die Auslastung und erhältst bei Problemen automatische Alarme.
• Die Konfiguration aller Switches wird regelmäßig gesichert.

Mit dieser Struktur schaffst du ein Netzwerk, das sicher, flexibel und bereit für künftiges Wachstum ist.

Zusammenfassung

Eine professionelle Switch-Infrastruktur beginnt mit einer fundierten Planung und reicht bis zu einer systematischen Fehlersuche im laufenden Betrieb. Die wichtigsten Punkte aus den beiden Konzeptvermittlungen sind:

Planung und Aufbau

• Bedarfsanalyse: Du klärst, wie viele Geräte, welche Bandbreiten und welche Redundanz dein Netzwerk benötigt.
• Topologie: Du wählst eine Netzstruktur, die zu den Anforderungen passt (meist Stern-Topologie), und beachtest potenzielle Engpässe.
• VLAN-Konzept: Du segmentierst das Netzwerk logisch, um Sicherheit und Effizienz zu erhöhen.
• Redundanz: Du planst Ausfallsicherheit durch doppelte Leitungen und Switches, zum Beispiel mittels Link Aggregation.
• Sicherheitsmechanismen: Du schützt dein Netzwerk mit Port Security, DHCP-Snooping, Dynamic ARP Inspection und 802.1X-Authentifizierung.
• Spanning Tree Protocol (STP): Du verhinderst Netzwerkschleifen und sicherst redundante Pfade durch den gezielten Einsatz von STP, RSTP oder MSTP.
• Monitoring: Du setzt SNMP und Port Mirroring für die Überwachung und Analyse des Netzwerks ein.
• Regelmäßige Backups: Du sicherst Konfigurationen, um im Störfall schnell reagieren zu können.

Strukturierte Fehlersuche und Best Practices

• Systematische Vorgehensweise: Du erfasst zuerst die Symptome, grenzt den Problembereich ein und arbeitest dich gezielt von der physischen bis zur logischen Ebene vor.
• Gezielte Diagnose: Du nutzt CLI-Befehle und Monitoring-Tools, um Fehlerquellen zu identifizieren.
• Lösungsorientiert handeln: Du testest Hypothesen schrittweise, führst Änderungen kontrolliert durch und bist auf Rollbacks vorbereitet.
• Dokumentation und Prävention: Du hältst alle Maßnahmen, Ursachen und Lösungen schriftlich fest, schulst Mitarbeitende und aktualisierst regelmäßig Firmware und Backups.
• Best Practices: Du setzt auf Redundanz, VLAN-Segmentierung, gehärtete STP-Konfiguration, Zugangskontrolle und regelmäßige Ausfalltests, um Netzwerkprobleme dauerhaft zu minimieren.

---
