Probleme und Lösungen
In dieser interaktiven Lerneinheit trainierst du anhand realer Szenarien die Fehlersuche und Problemlösung bei IPsec-Verbindungen. Du analysierst typische Probleme wie fehlerhafte Schlüssel, Protokoll-Inkompatibilitäten oder Konfigurationsfehler und entwickelst systematische Lösungsstrategien. Durch praktische Übungen lernst du, IPsec-Verbindungen effizient zu debuggen und häufige Implementierungsfehler selbstständig zu beheben.
Einführung

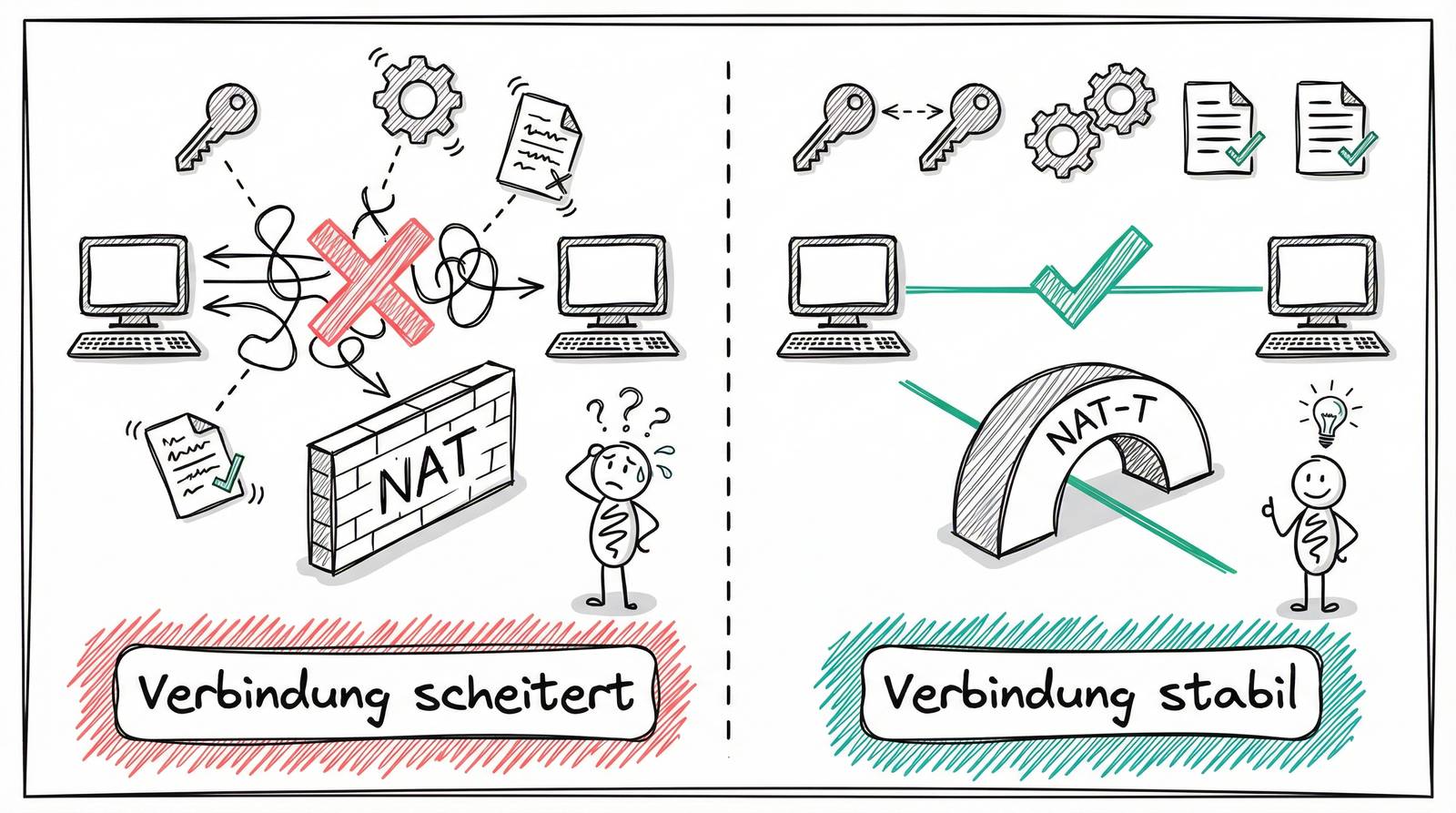

Du hast alles korrekt eingerichtet: Zertifikate, starke Verschlüsselung, korrekte IP-Adressen. Trotzdem scheitert die IPsec-Verbindung – oder läuft instabil.
Der Grund? IPsec ist nur dann sicher und stabil, wenn alle Konfigurationselemente sicher zusammenspielen – und NAT kann dir dabei einen gewaltigen Strich durch die Rechnung machen.
In dieser Einheit erfährst du, woran IPsec-Verbindungen in der Praxis oft scheitern – und wie du diese Probleme gezielt vermeidest.
Lernziele
Nach dieser Lerneinheit kannst du:
-
Typische Konfigurationsfehler bei IPsec erkennen und vermeiden, z. B. unsichere Algorithmen oder abweichende Policies.
-
Die Auswirkungen von SA-Lebensdauer, Hardwarebeschleunigung und MTU-Anpassungen bewerten.
-
Die Konflikte zwischen IPsec und NAT erklären und verstehen, warum NAT IPsec-Verbindungen stören kann.
Überleitung
IPsec ist ein bewährtes Verfahren zur Sicherung von Datenverbindungen auf IP-Ebene. Doch die Sicherheit steht und fällt mit der richtigen Konfiguration. In diesem Abschnitt lernst du die häufigsten Konfigurationsfehler kennen und verstehst, wie du sie vermeiden kannst, um eine robuste und performante IPsec-Umgebung zu gewährleisten.
Fehlkonfigurationen vermeiden
Ungeeignete Schlüsselparameter
Für eine effektive Verschlüsselung sind starke Schlüssel essenziell. Stelle sicher, dass deine Konfiguration den aktuellen Empfehlungen für Schlüssellängen und Algorithmen entspricht.
Fehlkonfigurationen vermeiden
Lebensdauereinstellungen der SAs
Die Lebensdauer der Sicherheitsassoziationen (SAs) muss mit Bedacht gewählt werden. Zu kurze Zeiträume (< 30 Minuten) führen zu häufigen Neuaushandlungen, was die Systemlast erhöht. Zu lange Zeiträume (> 8 Stunden) verlängern im Ernstfall das Angriffsfenster bei kompromittierten Schlüsseln. Passe die Werte an den konkreten Einsatzzweck an – zum Beispiel bei mobilen Clients anders als bei dauerhaften Site-to-Site-Verbindungen.
Fehlkonfigurationen vermeiden
Unstimmige Policies zwischen Endpunkten
IPsec benötigt auf beiden Seiten identische Konfigurationen. Das betrifft Authentifizierungsverfahren (z. B. Pre-Shared Key vs. Zertifikate), Verschlüsselungsalgorithmen und Hashfunktionen. Abweichungen führen oft zu Verbindungsabbrüchen oder nicht aufgebauten Tunneln.
Performancefaktoren berücksichtigen
Kryptografische Last minimieren
IPsec kann die CPU stark belasten, insbesondere bei hoher Datenrate. Nutze deshalb Hardwarebeschleunigung, wenn verfügbar – etwa AES-NI bei Intel-Prozessoren. Das erhöht den Durchsatz und reduziert die Latenz.
MTU optimal einstellen
Eine falsch konfigurierte MTU (Maximum Transmission Unit) führt zu Fragmentierung und Performanceverlust. Im Tunnelmodus hat sich ein MTU-Wert von etwa 1400 Byte bewährt – abhängig von Protokoll-Stack und Szenario.
Was ist die MTU eigentlich genau?
Die Maximum Transmission Unit (MTU) gibt an, wie groß ein einzelnes Datenpaket maximal sein darf, bevor es über das Netzwerk gesendet wird. Ist das Paket größer als erlaubt, wird es fragmentiert – also in mehrere Teile aufgeteilt. Das kann zu Verzögerungen führen und die Effizienz der Verbindung beeinträchtigen. Besonders bei VPN-Tunneln wie IPsec ist es wichtig, die MTU korrekt einzustellen, um unnötige Fragmentierung zu vermeiden.
Sicherheitsrisiken adressieren
Veraltete Algorithmen vermeiden
Nutze keine Algorithmen, die als kompromittiert gelten – dazu zählen MD5, SHA-1 und DES. Aktuelle Empfehlungen findest du beim BSI oder im NIST-Leitfaden.
Sicherheitsrisiken adressieren
Netzwerksegmentierung nutzen
Auch bei verschlüsselter Kommunikation lohnt sich eine gute Netzwerkarchitektur. Durch Segmentierung lässt sich die Bewegung von Angreifern im Netz einschränken – ein zusätzlicher Schutz, falls ein Tunnel kompromittiert wird.
Sicherheitsrisiken adressieren
Endpunktsicherheit nicht ignorieren
IPsec schützt den Transportweg – nicht das Endgerät. Daher sind Maßnahmen wie Virenschutz, regelmäßige Updates und Zero-Trust-Ansätze wichtig. Achte darauf, dass alle Endgeräte selbst gut geschützt sind.
Überleitung
In diesem Abschnitt lernst du, warum IPsec und NAT oft nicht gut miteinander harmonieren und wie NAT-Traversal (NAT-T) als Lösung funktionieren kann. Du verstehst die technische Problematik und kannst abschätzen, wann NAT-T notwendig wird – und wo es an Grenzen stößt.
Warum IPsec und NAT kollidieren
Unterschiedliche Ziele und Prinzipien
IPsec (Internet Protocol Security) will Datenintegrität und Authentizität sicherstellen – dafür prüft es die Unverändertheit von IP-Headern. NAT (Network Address Translation) hingegen verändert genau diese Header, um private Adressen in öffentliche zu übersetzen. Das führt zu Konflikten.
Warum IPsec und NAT kollidieren
Integrität und Authentifizierung
IPsec nutzt den Authentication Header (AH), um zu prüfen, ob die Header eines Pakets auf dem Transportweg manipuliert wurden. NAT ändert die Quell- oder Zieladresse – das lässt die Integritätsprüfung scheitern. Deshalb ist AH mit NAT praktisch nicht nutzbar.
AH - Tunnelmodus
AH - Transportmodus
Warum IPsec und NAT kollidieren
Tunnel- und Transportmodus
Auch bei ESP (Encapsulating Security Payload) entstehen Probleme – besonders im Tunnelmodus. Hier wird das gesamte ursprüngliche IP-Paket verschlüsselt, inklusive Header. NAT kann diese Information nicht lesen und somit nicht korrekt weiterleiten. Im Transportmodus bleiben Header sichtbar, aber auch dort sind Quell- und Zieladresse prüfrelevant.
ESP - Tunnelmodus
ESP - Transportmodus
Warum IPsec und NAT kollidieren
Problemfall Strict NAT
Bei “Strict NAT” wird jedem Verbindungsversuch dynamisch ein anderer Port zugewiesen. Das erschwert IPsec-Kommunikation zusätzlich, da Rückverbindungen nicht eindeutig zugeordnet werden können.
NAT-Traversal (NAT-T) – die Lösung
Technisches Prinzip
NAT-Traversal kapselt IPsec-Daten in UDP-Pakete (meist Port 4500), die von NAT-Geräten korrekt verarbeitet werden können. So lässt sich IPsec auch in NAT-Umgebungen stabil nutzen.
NAT-Traversal (NAT-T) – die Lösung
Umsetzung im Detail
- UDP-Encapsulation: Die ESP-Nutzdaten werden in ein zusätzliches UDP-Paket verpackt. Das ist für NAT lesbar und bearbeitbar.
- NAT-Erkennung: Während der IKE-Aushandlung (Internet Key Exchange) vergleichen die Endpunkte die IP-Adressen und Ports, die sie senden, mit denen, die sie empfangen. So erkennen sie, ob NAT im Spiel ist.
- Keep-Alive-Messages: Leere UDP-Pakete halten den NAT-Eintrag aktiv, damit keine Verbindung unerwartet abbricht.
Grenzen und Nebenwirkungen von NAT-T
Rechenaufwand und Verzögerung
Jede zusätzliche Kapselung bedeutet mehr Rechenaufwand. Das kann zu höherer Latenz und reduziertem Durchsatz führen – vor allem bei älterer Hardware.
Grenzen und Nebenwirkungen von NAT-T
Kompatibilitätsprobleme
Nicht alle NAT-Geräte unterstützen NAT-T korrekt. Bei Double NAT – etwa durch den Heimrouter und den ISP – kann es zu Verbindungsproblemen kommen, selbst wenn NAT-T aktiviert ist.
Zusammenfassung
Zusammenfassung:
In dieser Lerneinheit hast du zentrale Herausforderungen beim Einsatz von IPsec kennengelernt – sowohl in Bezug auf typische Konfigurationsfehler als auch auf die technische Inkompatibilität mit NAT.
Fehlerquellen bei IPsec
Im ersten Teil lag der Fokus auf häufigen Fehlkonfigurationen, die zu instabilen oder unsicheren Verbindungen führen können:
- Kryptografie: Du hast gelernt, dass veraltete Verfahren wie MD5 oder SHA-1 vermieden werden müssen. Sichere Alternativen sind z. B. AES-256 und SHA-2.
- Sicherheitsassoziationen (SAs): Lebensdauerwerte müssen sinnvoll gewählt werden – weder zu kurz (zu viel Overhead) noch zu lang (längeres Angriffsfenster).
- Policy-Abgleich: Abweichungen in den Einstellungen der Endpunkte führen häufig zu Verbindungsabbrüchen.
- Performancefaktoren: Hardwarebeschleunigung (z. B. AES-NI) und eine angepasste MTU steigern Stabilität und Durchsatz.
- Endpunktsicherheit: IPsec schützt die Verbindung, aber nicht die Endgeräte – hier sind zusätzliche Schutzmaßnahmen notwendig.
NAT-Probleme und NAT-Traversal
Im zweiten Teil hast du die technische Problematik zwischen IPsec und NAT analysiert und Lösungsansätze kennengelernt:
- Konflikte: NAT verändert IP-Header – das widerspricht den Integritätsanforderungen von IPsec, insbesondere bei Nutzung des Authentication Headers (AH).
- Tunnelmodus: Hier verschlüsselt IPsec den gesamten IP-Header, was NAT die Verarbeitung erschwert.
- Strict NAT: Dynamische Portvergabe erschwert stabile Rückverbindungen.
- NAT-Traversal (NAT-T): Diese Technik kapselt IPsec-Daten in UDP (meist über Port 4500), damit sie NAT passieren können.
- Technische Umsetzung: NAT-T nutzt UDP-Kapselung, NAT-Erkennung beim IKE-Prozess und Keep-Alive-Nachrichten zur Verbindungssicherung.
- Grenzen: NAT-T bringt Overhead mit sich und kann bei Double NAT oder inkompatiblen Geräten scheitern.
