SFP und SFP+
In dieser Lerneinheit verstehst du die Funktionsweise und Einsatzmöglichkeiten von SFP- und SFP+-Modulen als wichtige Netzwerkkomponenten. Du lernst die technischen Spezifikationen, Unterschiede zwischen verschiedenen SFP-Typen und deren praktische Anwendung in modernen Netzwerkinfrastrukturen kennen. Diese Kenntnisse ermöglichen dir die fachgerechte Auswahl, Installation und Fehlersuche von SFP-Modulen im Netzwerkbetrieb.
Einführung
Du hast dein Netzwerk erweitert, einen neuen Switch eingebaut – und plötzlich passt das gewohnte Netzwerkkabel nicht mehr. Der nächste Ausbau steht an, verschiedene Standorte sollen verbunden werden, mal brauchst du Glasfaser, mal Kupfer.
Schnelle Upgrades, flexible Anschlüsse, maximale Ausfallsicherheit – alles soll möglichst einfach gehen.
Aber wie sorgst du dafür, dass deine Netzwerkhardware nicht zum limitierenden Faktor wird und du bei neuen Anforderungen nicht ständig teure Geräte ersetzen musst?

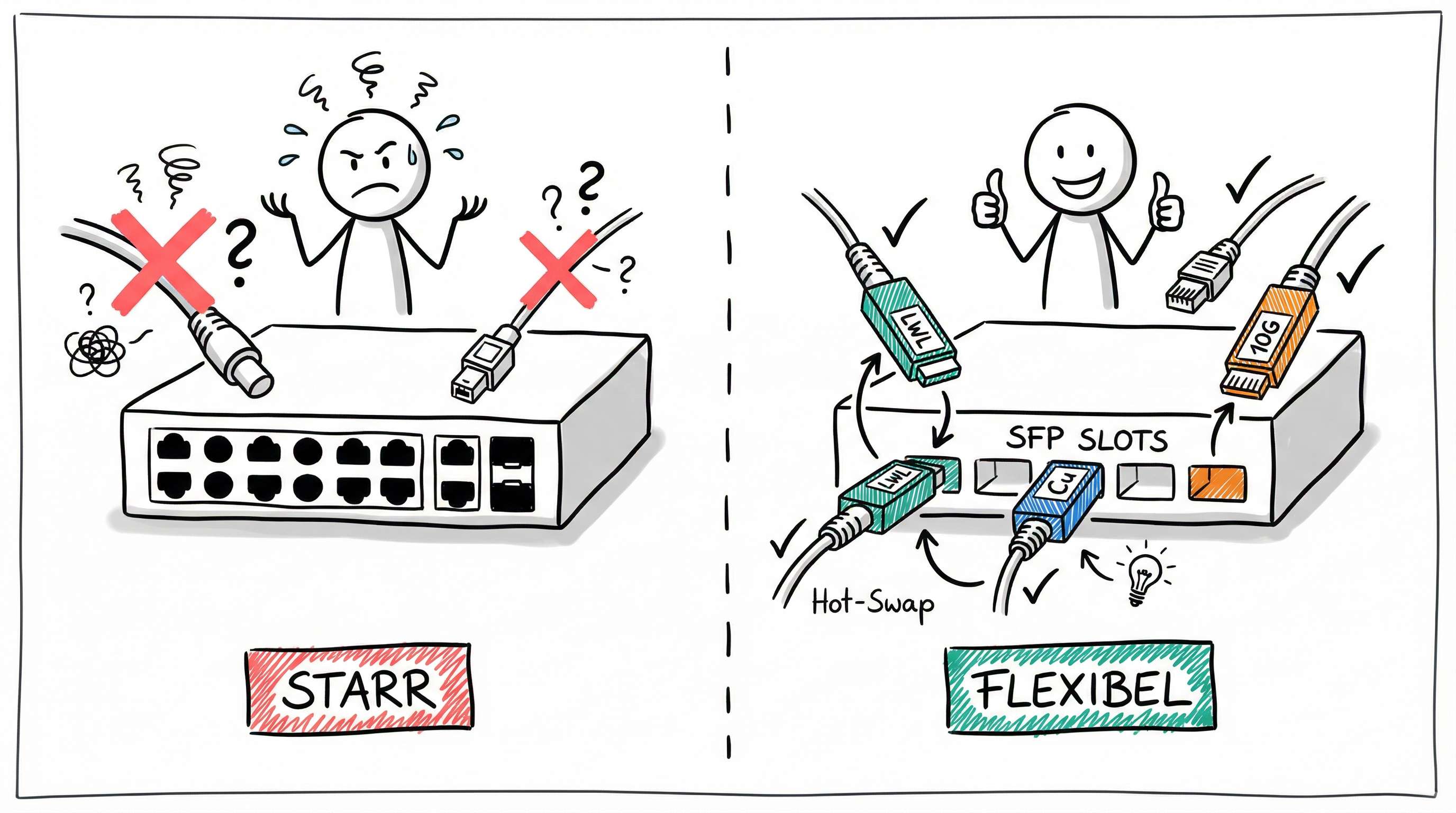

Genau an dieser Stelle bieten SFP- und SFP+-Module eine Lösung. Sie verschaffen dir die nötige Flexibilität, um dein Netzwerk modular, skalierbar und zukunftssicher zu gestalten – unabhängig davon, ob du kurze Strecken im Serverraum oder große Entfernungen zwischen verschiedenen Standorten realisieren möchtest.
Lernziele
Nach dieser Lerneinheit kannst du:
-
Den Zweck und die Funktionsweise von SFP- und SFP+-Modulen erklären
-
Die Unterschiede und Einsatzbereiche von SFP und SFP+ benennen
-
Kompatibilitäts- und Interoperabilitätsaspekte beurteilen
-
Geeignete SFP/SFP+-Module für verschiedene Netzwerkszenarien auswählen
Überleitung
Um zu verstehen, wie du diese Flexibilität erreichst, schauen wir uns als Erstes an, was SFP-Module eigentlich sind, wie sie aufgebaut sind und warum sie heute in praktisch jedem professionellen Netzwerk zu finden sind.
SFP und SFP+
Wenn du Netzwerke planst oder betreibst, stehst du oft vor der Frage: Wie verbindest du unterschiedliche Geräte zuverlässig und zukunftssicher – ohne ständig neue Hardware zu kaufen? Hier kommen SFP-Module ins Spiel. Sie sind der Standard, um Netzwerkgeräte flexibel mit verschiedenen Kabeltypen und Geschwindigkeiten zu verbinden.
Was ist ein SFP-Modul?
Ein SFP (Small Form-factor Pluggable) ist ein kompaktes Steckmodul, das du in viele Netzwerkgeräte wie Switches oder Router einsetzt. Es dient als Schnittstelle zwischen Gerät und Übertragungsmedium.
- Hot-Pluggable: Du kannst das Modul im laufenden Betrieb wechseln, ohne das Gerät neu zu starten.
- Flexibilität: Für Kupfer- und Glasfaserkabel einsetzbar, Reichweiten und Geschwindigkeit lassen sich über das gewählte Modul anpassen.
- Standardisierung: Fast alle gängigen Hersteller unterstützen SFP nach einem gemeinsamen Standard (MSA).
Praxisbeispiel: Du baust einen Switch in ein Rechenzentrum ein. Willst du den Switch mit einem anderen Rack über 100 Meter Glasfaser verbinden? SFP mit LWL-Modul rein. Später brauchst du Kupfer, z. B. zu einem Server im selben Schrank? SFP raus, Kupfer-SFP rein – fertig.
SFP vs. SFP+
Auch wenn sie gleich aussehen:
- SFP-Module unterstützen Übertragungsraten bis 1 Gbit/s.
- SFP+-Module sind für bis zu 10 Gbit/s ausgelegt – ideal für schnelle Verbindungen im Data Center oder Backbone.
Beide Formfaktoren sind mechanisch identisch, aber nicht beliebig austauschbar:
- Ein SFP-Modul funktioniert oft auch in einem SFP+-Slot, aber dann nur mit 1 Gbit/s.
- SFP+ verlangt spezielle Elektronik für die höheren Datenraten.
Typen und Auswahlkriterien
SFP-Module gibt es für verschiedene Medien und Distanzen:
- Optische SFPs wandeln elektrische Signale in Licht für Glasfaser – ideal für große Entfernungen und störungsfreie Übertragung.
- Elektrische SFPs (Kupfer) verbinden direkt per Twisted-Pair-Kabel.
Achte bei der Auswahl auf:
- Die nötige Datenrate (1 Gbit/s, 10 Gbit/s usw.)
- Das passende Medium (Glasfaser/Kupfer)
- Die erforderliche Reichweite (Meter bis Kilometer, je nach Anwendung)
Wofür setzt du SFP/SFP+ konkret ein?
- In Unternehmensnetzwerken für flexible und nachrüstbare Anbindung von Switches und Routern.
- In Rechenzentren für dichte, skalierbare Netzwerkstrukturen und einfache Umrüstung.
- In Telekommunikationsnetzen für lange Strecken und verschiedene Standortverbindungen.
SFP und SFP+ helfen dir, Hardware flexibel zu nutzen, Kosten zu sparen und deine Netzwerke zukunftssicher zu gestalten.
Überleitung
SFP (Small Form-factor Pluggable) und SFP+ (Enhanced SFP) sind steckbare Transceivermodule, die eine zentrale Rolle in modernen Netzwerken spielen. Sie ermöglichen flexible Netzwerktopologien und den einfachen Wechsel zwischen verschiedenen Übertragungsmedien (Kupfer, Multimode- und Singlemode-Glasfaser).
In der Planung und im Betrieb von Netzwerkinfrastrukturen ist die Kompatibilität und Interoperabilität dieser Module ein entscheidender Faktor.
SFP zu SFP+ Kompatibilität
- SFP-Module sind für Datenraten bis zu 1 Gbit/s ausgelegt (z. B. 1000BASE-X Ethernet, 8G Fibre Channel).
- SFP+ Module wurden für 10 Gbit/s Ethernet (10GBASE) und bis zu 16 Gbit/s Fibre Channel entwickelt. Es gibt auch SFP28 für 25–28 Gbit/s.
- Beide nutzen denselben Formfaktor (mechanische Bauform), unterscheiden sich aber in elektrischer und optischer Spezifikation.
Kompatibilitätsmatrix
| Konstellation | Kompatibilität | Bemerkung |
|---|---|---|
| SFP in SFP+ Port | In vielen Fällen Ja | Der SFP+ Port schaltet dann auf 1 Gbit/s. Nicht alle Hersteller/Modelle unterstützen das; teils muss Firmware angepasst werden. |
| SFP+ in SFP Port | In der Regel Nein | SFP+ Module bieten keine Abwärtsverhandlung (Auto-Negotiation) auf 1 Gbit/s. Ausnahmen sind sehr selten und herstellerabhängig. |
Wichtig: Die Kompatibilität muss stets anhand der Kompatibilitätsliste des Geräteherstellers überprüft werden.
Interoperabilität zwischen verschiedenen Herstellern
- Viele Hersteller (z. B. Cisco, Juniper) implementieren Schutzmechanismen wie OUI-Matching oder EEPROM-Signaturen, sodass ausschließlich eigene (OEM-)Module akzeptiert werden.
- Drittanbieter-Module sind meist technisch kompatibel, können aber nach Firmware-Updates blockiert werden. Prüfe deshalb regelmäßig die Kompatibilitätsmatrix und setze bei kritischer Infrastruktur bevorzugt auf Originalmodule.
- Sogenannte “Multi-Vendor-kompatible” Module funktionieren meist, bieten aber keine Garantie auf Zukunftskompatibilität bei Firmware-Änderungen.
Anwendungsgebiete und Einsatzszenarien
Im Folgenden sind typische Einsatzbereiche für SFP- und SFP+-Module aufgeführt:
| Einsatzbereich | Beschreibung |
|---|---|
| Switch-Uplinks und Backbone-Verbindungen | Flexible Verbindung von Switches, Routern oder Firewalls über Glasfaser (z. B. 1000BASE-SX/LX/ZX, 10GBASE-SR/LR/ER) oder Kupfer (1000BASE-T, 10GBASE-T) |
| Data Center / Storage | Verbindung von Servern, Storage-Systemen und Switches mit SFP+ (10 Gbit/s) oder SFP28 (25 Gbit/s); höhere Bandbreiten über QSFP+ / QSFP28; Einsatz in RDMA- und Fibre-Channel-Umgebungen |
| Telekommunikationsnetze | Nutzung spezieller PON-SFPs (GPON, XGS-PON) im FTTH-/FTTB-Bereich; klassische SFP/SFP+ im Aggregationsnetz und Backbone |
| Standortvernetzung | Verbindung von Gebäuden oder Standorten, häufig mit DWDM-/CWDM-Transceivern für >10 km Distanzen |
| Video-/Überwachungstechnik | Hochperformante, verlustfreie Übertragungen in professionellen Video-/CCTV-Systemen, oft über Media-Konverter (z. B. PoE zu Glasfaser) |
| Audio/Video over IP | Einsatz von 10GbE-SFP+ Links für AV-over-IP-Protokolle (z. B. Dante, SMPTE 2110) in Broadcast- und Event-Umgebungen |
Planungshinweise
- Prüfe immer die Kompatibilitätsliste des Geräteherstellers, besonders bei Mischbetrieb (verschiedene Hersteller, Original- und Drittanbieter-Module).
- Bei kritischer Infrastruktur sollten Originalmodule des Herstellers verwendet werden, um Support und Firmware-Kompatibilität sicherzustellen.
- Beachte, dass SFP-Module in SFP+ Ports nur mit reduzierter Geschwindigkeit (max. 1 Gbit/s) laufen und SFP+ Module meist nicht in SFP-Ports funktionieren.
- Firmware-Updates können die Funktion von Drittanbieter-Modulen einschränken oder verhindern.
- Wähle je nach Distanz und Medium (Kupfer vs. Multimode/Singlemode-Glasfaser, DWDM/CWDM) das passende Modul.
Zusammenfassung und Ausblick
Zusammenfassung:
In den letzten beiden Abschnitten hast du gelernt, wie SFP und SFP+ als zentrale Schnittstellen in modernen Netzwerken eingesetzt werden, um maximale Flexibilität und Skalierbarkeit zu erreichen.
1. Was ist SFP/SFP+ und wie funktioniert es?
- SFP (Small Form-factor Pluggable) ist ein kompaktes Steckmodul, das den Austausch von Übertragungsmedien (Kupfer, Glasfaser) an Netzwerkgeräten wie Switches und Routern ermöglicht.
- SFP-Module sind bis 1 Gbit/s spezifiziert, SFP+ unterstützt bis zu 10 Gbit/s, beide verwenden den gleichen Formfaktor.
- Du kannst Module im laufenden Betrieb wechseln (“Hot-Plugging”). Das ermöglicht die flexible Anpassung von Netzwerkverbindungen an wechselnde Anforderungen.
2. Typen und Auswahlkriterien:
- Es gibt SFP/SFP+ für Kupfer- und Glasfaserkabel, für unterschiedliche Reichweiten und mit verschiedenen elektrischen/optischen Spezifikationen.
- Die Auswahl richtet sich immer nach benötigter Datenrate, Übertragungsmedium und Distanz.
3. Kompatibilität und Interoperabilität:
- SFP-Module funktionieren in vielen SFP+-Ports, dann aber nur mit maximal 1 Gbit/s. SFP+ Module laufen in der Regel nicht in SFP-Ports.
- Die tatsächliche Kompatibilität hängt vom Hersteller und der Firmware ab – Kompatibilitätslisten sind entscheidend.
- Viele Hersteller setzen Schutzmechanismen ein, die nur eigene Module zulassen. Drittanbieter-Module sind oft technisch kompatibel, aber nicht immer zukunftssicher.
4. Praxisanwendungen:
- SFP/SFP+ werden in Switch-Uplinks, Backbone-Verbindungen, Rechenzentren, Telekommunikationsnetzen und bei Standortvernetzungen eingesetzt.
- Sie sorgen für effiziente, flexible und kostengünstige Netzwerkerweiterungen und erlauben den schnellen Technologiewechsel ohne Austausch ganzer Geräte.
5. Planung und Betrieb:
- Du solltest immer die Kompatibilitätslisten der Hersteller prüfen, besonders im Mischbetrieb oder bei kritischer Infrastruktur.
- Firmware-Updates können Drittmodule blockieren. Setze für Sicherheit und Support bevorzugt Originalmodule ein.
Ausblick:
Im nächsten Abschnitt lernst du, wie du mit Power over Ethernet (PoE) nicht nur Daten, sondern auch Strom über das Netzwerkkabel übertragen kannst. Das ermöglicht es, Endgeräte wie Access Points, IP-Kameras oder VoIP-Telefone direkt über das LAN-Kabel zu versorgen – ohne zusätzliche Stromversorgung. Du erfährst, wie PoE funktioniert, welche Standards es gibt und worauf du bei der Planung achten musst.
