Sensoren und Aktoren
Einführung

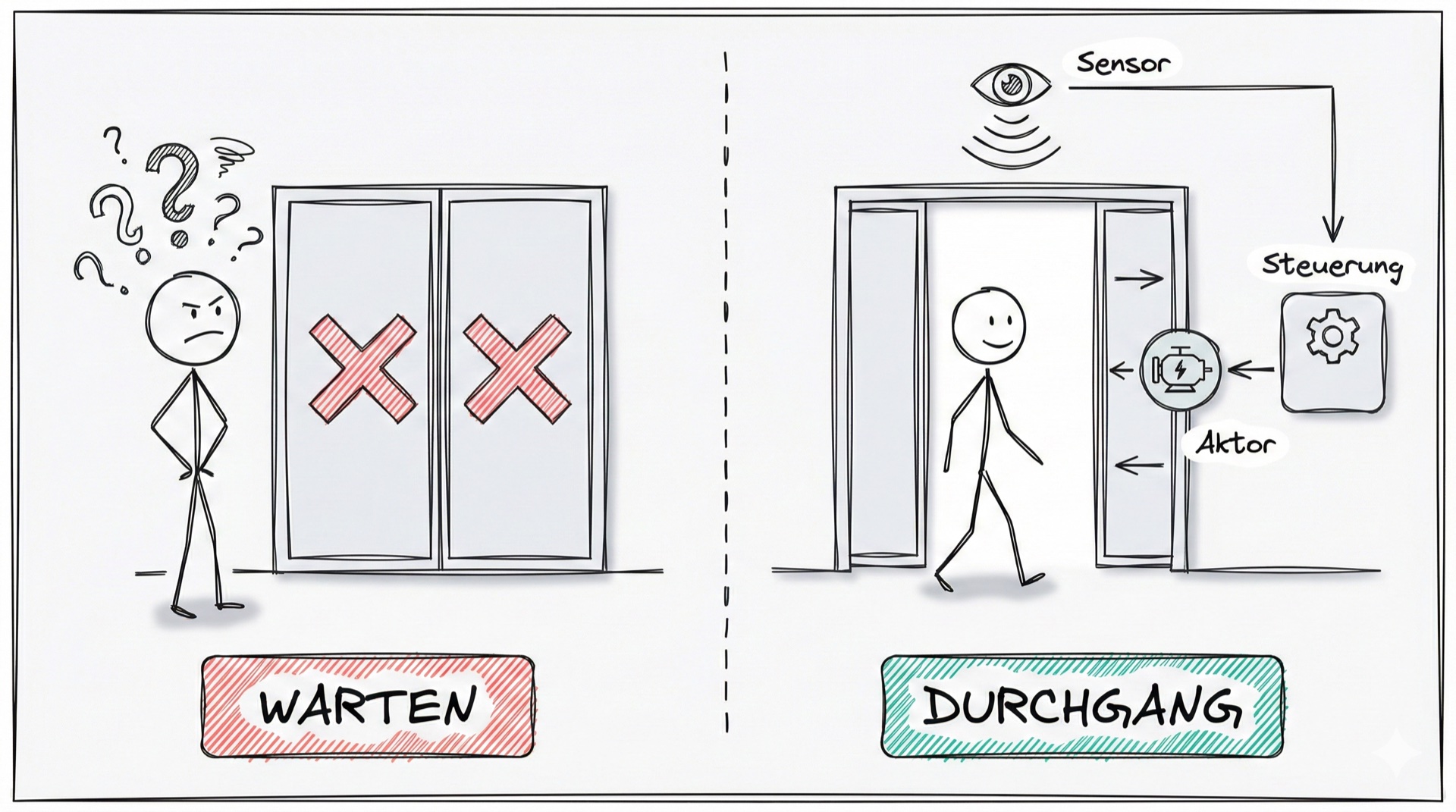

Du gehst auf eine Glastür zu und sie öffnet sich automatisch, ohne dass du einen Knopf drückst.
Im Hintergrund haben Sensoren deine Bewegung erkannt, eine Steuerung hat blitzschnell entschieden, und ein Motor hat die Tür bewegt. Ohne dieses Zusammenspiel würdest du immer noch vor einer verschlossenen Tür stehen.
Genau hier zeigt sich die Bedeutung von Sensoren und Aktoren: Sie machen Systeme „wahrnehmungs- und handlungsfähig”. Sensoren erfassen Zustände, die Steuerung verarbeitet die Informationen, und Aktoren setzen die Entscheidungen in konkrete Handlungen um.
In dieser Lerneinheit wirst du verstehen, wie dieses Zusammenspiel funktioniert und warum es die Grundlage moderner Technik ist.
Lernziele
Nach dieser Lerneinheit kannst du:
- Aktorik verstehen und einordnen: Du kannst erklären, was ein Aktor ist, welche Arten es gibt und welche physikalischen Wirkungen er umsetzt.
- Sensorik beschreiben und anwenden: Du kannst verschiedene Sensortypen benennen, ihre Funktionsweise erklären und typische Einsatzszenarien nennen.
- Zusammenspiel im Steuerungssystem erklären: Du kannst den Ablauf von Sensor → Steuerung → Aktor nachvollziehen und an praktischen Beispielen erläutern.
- Regelung und Rückkopplung unterscheiden: Du kannst erklären, wie Regelungen funktionieren, warum Rückkopplungen wichtig sind und wie diese zur Prozessoptimierung beitragen.
Überleitung
Bevor wir uns das Zusammenspiel genauer ansehen, starten wir mit der ersten Komponente: den Sensoren. Sie sind die „Sinnesorgane“ technischer Systeme und liefern die Informationen, die für jede Steuerung notwendig sind.
Was sind Sensoren?
Sensoren spielen in modernen Gebäuden und Produktionsumgebungen eine zentrale Rolle. Sie erfassen Umgebungszustände wie Temperatur, Luftfeuchtigkeit oder Druck und stellen diese Informationen in Echtzeit für Steuerungs- und Regelungssysteme bereit.
Auf dieser Grundlage können Prozesse effizienter gestaltet, Wartungskosten gesenkt und Stillstandszeiten minimiert werden.
Grundlagen der Sensorik
Sensorik bezeichnet die Erfassung physikalischer Größen und deren Umwandlung in digitale Informationen. Diese Daten sind die Grundlage vieler cyber-physischer Systeme.
Wichtige erfasste Zustände sind zum Beispiel:
- Lichtstärke: Steuerung von Beleuchtungsanlagen.
- Luftfeuchtigkeit: Anpassung von Klimaanlagen.
- Temperatur: Überwachung von Produktionsumgebungen.
- Luftdruck: Kontrolle in geschlossenen Räumen oder Anlagen.
- Bewegungen: Sicherheitstechnik oder automatische Lichtsteuerung.
Durch die Integration moderner Sensorik können auch bestehende Maschinenparks auf den aktuellen Stand der Technik gebracht werden.
Typische Sensortypen und ihre Anwendung
Vibrations- und Schwingungssensoren
- Messen die Laufruhe von Maschinen.
- Werden eingesetzt, um übermäßige Vibrationen zu erkennen.
- Können mit Regelungseinheiten verknüpft werden, um Motoren automatisch zu drosseln oder Drehzahlen zu regulieren.
- Nutzen: Vermeidung von Ausfällen und Reduzierung von Reparaturkosten.
Beschleunigungssensoren
- Erfassen Bewegungen und Beschleunigungen von Komponenten.
- Wichtige Grundlage für Zustandsüberwachung und Predictive Maintenance.
Kraftsensoren
- Messen Kräfte, die auf Maschinen- und Anlagenkomponenten einwirken.
- Arbeiten über elastische Verformungen.
- Ermöglichen die Erfassung von Zug- und Druckkräften.
- Einsatz: Sicherheit, präzise Steuerung von Produktionsprozessen.
Intelligente Regelung durch Sensorik
Eine Regelung bedeutet, dass ein System seinen aktuellen Zustand kontinuierlich mit einem Sollwert vergleicht und Anpassungen vornimmt. Intelligente Sensorik ermöglicht dabei eine Rückkopplung in Echtzeit.

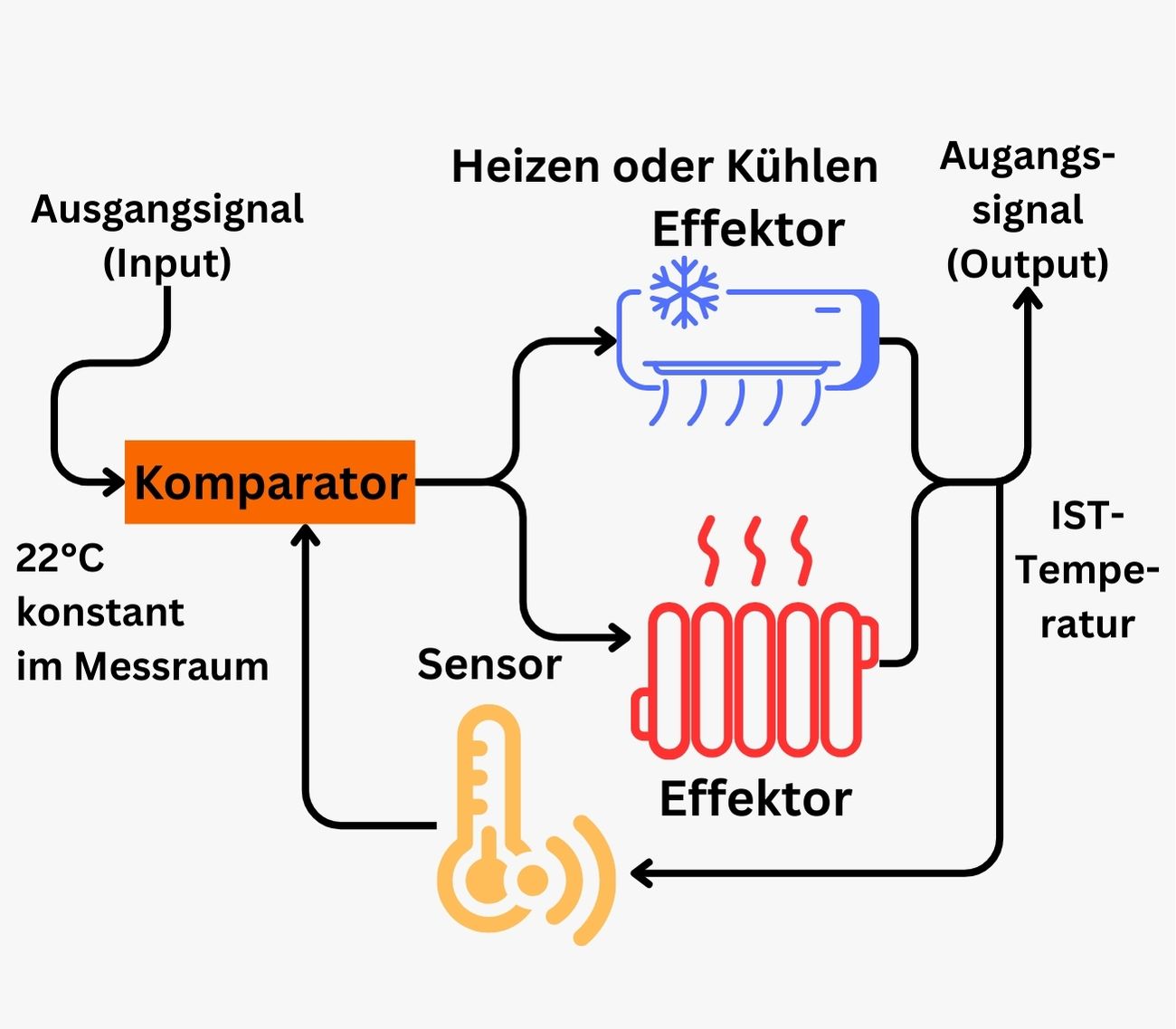

Beispiel: Temperaturregelung in einem Messraum
- Ziel (Soll): 22 °C im Messraum.
- Sensor: misst die aktuelle Temperatur (Ist).
- Komparator/Regler: vergleicht Soll und Ist und berechnet das Steuersignal.
- Effektor (Aktor): Heizung oder Kühler, führt die Aktion aus.
- Rückkopplung: Der Sensor misst die Wirkung erneut, so schließt sich der Kreis.
Ablauf in 3 Schritten: Messen → Vergleichen → Steuern. Beispiel: Ist 24 °C → Regler schaltet Kühler ein → Temperatur sinkt → Regler reduziert das Signal, sobald 22 °C erreicht sind.
Kurz: geschlossener Regelkreis = misst und passt laufend an.
Was sind Aktoren?
Aktoren sind zentrale Bauteile in nahezu allen technischen Geräten. Während Sensoren Informationen aus der Umgebung erfassen, setzen Aktoren die Steuerungssignale in konkrete physikalische Effekte um. Damit schließen sie die Wirkungskette in einer technischen Steuerung und machen Systeme erst handlungsfähig.
Definition und Grundprinzip
Ein Aktor ist ein Element in einem technischen System, das ein elektrisches Signal in eine physikalische Größe umwandelt. Diese physikalische Größe kann mechanisch, thermisch, optisch, akustisch oder chemisch sein. Da Aktoren einen Effekt auslösen, werden sie auch Effektoren genannt.
Begriffshinweis: In der Fachliteratur wird der Begriff „Aktuator“ teilweise synonym verwendet. Er stammt aus dem Englischen („actuator“).
Das Zusammenspiel: Sensor – Steuerung – Aktor
Eine technische Steuerung besteht im Wesentlichen aus drei Komponenten:
- Sensor: Erfasst den aktuellen Zustand der Umgebung (z. B. Temperatur, Bewegung, Licht).
- Steuerung: Verarbeitet das Eingangssignal und entscheidet über eine passende Reaktion.
- Aktor: Führt die gewünschte Aktion aus und verändert damit den Zustand des Systems.
Funktionsprinzip:
- Der Sensor registriert eine Änderung (z. B. Bewegung im Raum).
- Die Steuerung verarbeitet die Information und erzeugt ein Ausgangssignal.
- Der Aktor setzt das Signal in einen Effekt um (z. B. Licht einschalten).
Kategorien von Aktoren
Aktoren lassen sich anhand der physikalischen Größe, die sie beeinflussen, in fünf Hauptkategorien einteilen:
| Kategorie | Beschreibung | Beispiel |
|---|---|---|
| Mechanisch | Wandeln Signale in Bewegungen um | Elektromotor, pneumatischer Zylinder |
| Optisch | Erzeugen oder verändern Licht | LED-Signalampel, Laserdiode |
| Akustisch | Geben Schall oder Warntöne aus | Summer in einer Brandmeldeanlage |
| Thermisch | Erhöhen oder senken Temperaturen | Elektrische Heizspirale im Wasserkocher |
| Chemisch | Verursachen chemische Veränderungen | Brennstoffzelle, Kältemittelkreislauf in einer Klimaanlage |
Praxisbeispiele für Aktoren
- Automatisches Türsystem: Der Sensor erkennt eine Annäherung, die Steuerung gibt ein Signal, und ein Elektromotor öffnet die Tür (mechanischer Aktor).
- Brandmeldeanlage: Ein Rauchmelder erfasst Rauchpartikel, die Steuerung löst ein Signal aus, und ein Lautsprecher gibt einen Warnton (akustischer Aktor).
- Wasserkocher mit Thermostat: Ein Temperatursensor erfasst die aktuelle Wassertemperatur. Die Steuerung schaltet das Heizelement (thermischer Aktor) ab, sobald der Sollwert erreicht ist.
- Klimaanlage: Ein Feuchtigkeitssensor misst die Luftfeuchtigkeit, die Steuerung steuert den Kältemittelkreislauf (chemischer Aktor), um den Raum zu kühlen.
Zusammenspiel

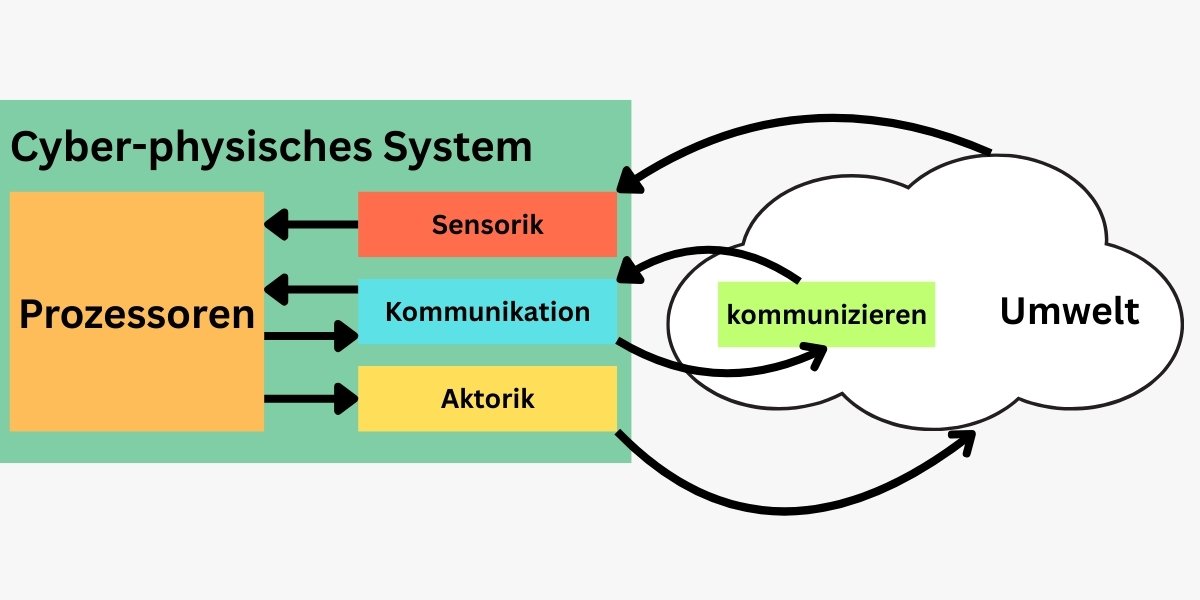

Ein Cyber-physisches System funktioniert im Zusammenspiel so:
Sensoren erfassen Zustände der Umwelt und leiten die Daten an die Prozessoren weiter. Diese verarbeiten die Informationen und treffen Entscheidungen. Über die Kommunikation werden Daten innerhalb des Systems und nach außen ausgetauscht. Die Aktoren setzen die Entscheidungen schließlich in konkrete Handlungen um, die wieder auf die Umwelt wirken.
Es entsteht also ein Kreislauf: Wahrnehmen → Verarbeiten → Kommunizieren → Handeln → Rückkopplung.
Zusammenfassung
Zusammenfassung:
Aktoren
Aktoren sind zentrale Elemente in technischen Systemen. Sie wandeln elektrische Signale in physikalische Größen um und setzen damit Steuerungsentscheidungen praktisch um.
- Ein Aktor wird auch Effektor genannt.
- Physikalische Wirkungen können mechanisch, thermisch, optisch, akustisch oder chemisch sein.
- Synonym wird teilweise der Begriff “Aktuator” verwendet.
- Im Steuerungskreislauf übernehmen Aktoren die Umwandlung von Steuersignalen in Aktionen.
- Beispiele: Elektromotor (mechanisch), LED (optisch), Summer (akustisch), Heizspirale (thermisch), Brennstoffzelle (chemisch).
Sensoren
Sensoren erfassen physikalische Größen und machen sie für technische Systeme nutzbar.
-
Sie sind die Eingangskomponenten einer Steuerung.
-
Typische Größen: Temperatur, Luftfeuchtigkeit, Lichtstärke, Luftdruck, Bewegung.
-
Durch moderne Sensorik können Systeme effizienter gesteuert, Stillstandszeiten reduziert und Wartungskosten gesenkt werden.
-
Spezielle Sensoren:
- Vibrations- und Schwingungssensoren: Erkennen Unregelmäßigkeiten in Maschinen und helfen Ausfälle zu vermeiden.
- Beschleunigungssensoren: Erfassen Bewegungen und dienen der Zustandsüberwachung.
- Kraftsensoren: Messen Zug- und Druckkräfte, wichtig für Sicherheit und präzise Steuerung.
Zusammenspiel von Sensoren, Steuerung und Aktoren
Ein technisches Steuerungssystem besteht aus drei Hauptkomponenten:
- Sensor: erfasst Daten aus der Umwelt.
- Steuerung: verarbeitet Signale und trifft Entscheidungen.
- Aktor: setzt die Signale in physikalische Aktionen um.
Ablauf:
- Sensor registriert eine Veränderung (z. B. Bewegung im Raum).
- Steuerung verarbeitet die Daten und erzeugt ein Ausgangssignal.
- Aktor setzt das Signal in eine Handlung um (z. B. Licht einschalten).
Cyber-physische Systeme (CPS)
CPS verbinden physische und digitale Welt. Sensoren erfassen Zustände, Prozessoren verarbeiten Daten, Kommunikation ermöglicht Austausch, und Aktoren erzeugen Wirkungen.
- Es entsteht ein Kreislauf: Wahrnehmen → Verarbeiten → Kommunizieren → Handeln → Rückkopplung.
- Beispiel: Automatische Türsysteme, Brandmeldeanlagen, Wasserkocher mit Thermostat, Klimaanlagen.
Regelung und Rückkopplung
Regelungen vergleichen den Ist-Wert mit einem Soll-Wert und passen Systeme laufend an.
- Beispiel: Temperaturregelung in einem Messraum.
- Nutzen: stabile Bedingungen, energieeffiziente Steuerung.
- Weitere Anwendungen: Klimatisierung, Energieeinsparung, Produktionsoptimierung.
Ausblick:
In der nächsten Lerneinheit beschäftigst du dich mit der Softwarearchitektur cyber-physischer Systeme (CPS). Du lernst, wie Softwarekomponenten strukturiert werden, um eine zuverlässige Kommunikation zwischen physischen Geräten und digitalen Steuerungen zu gewährleisten. Außerdem erfährst du, welche Architekturansätze sich in der Praxis bewährt haben, um Sicherheit, Echtzeitfähigkeit und Skalierbarkeit solcher Systeme sicherzustellen.
