Sequenzdiagramme

In dieser interaktiven Lerneinheit eignest du dir die Erstellung und Interpretation von UML-Sequenzdiagrammen an, mit denen du die zeitliche Abfolge von Objektinteraktionen in Softwaresystemen visualisierst. Du lernst die wichtigsten Notationselemente wie Lebenslinien, Nachrichten und Aktivierungsbalken kennen und übst deren praktische Anwendung anhand konkreter Szenarien. Durch zahlreiche Übungen entwickelst du die Fähigkeit, komplexe Systemabläufe und Kommunikationsprozesse zwischen Objekten präzise zu modellieren - eine essenzielle Kompetenz für die erfolgreiche Zusammenarbeit in Entwicklungsteams.

Einführung

Das Entwicklerteam hat gerade eine neue Funktion geplant – aber beim Testlauf versteht keiner, wie die Objekte miteinander kommunizieren sollen. Ergebnis: drei Bugs, zwei Nachtschichten.

Kommunikations-Chaos vs. klare Sequenzdiagramm-Struktur — Bildrechte: Ausbildung-in-der-IT.de (KI-unterstützt)

Solche Fehler entstehen oft, weil Abläufe nicht klar dokumentiert sind – genau hier helfen Sequenzdiagramme, die Kommunikation und Abläufe eindeutig darzustellen.

Lernziele

Nach dieser Lerneinheit kannst du:

• Sequenzdiagramme definieren und ihre typische Verwendung in Analyse, Design und Dokumentation einordnen.
• Die zentralen Elemente eines Sequenzdiagramms benennen und in ihrer Funktion erklären.
• Einfache fachliche Beschreibungen in vollständige Sequenzdiagramme mit passenden Objekten und Nachrichten übersetzen.
• Unterschiedliche Nachrichtentypen und Kontrollstrukturen analysieren und begründen, wann welche Notation sinnvoll eingesetzt wird.

Überleitung

Um solche Missverständnisse im Systemverhalten zu vermeiden, brauchst du ein Werkzeug, das zeigt, welche Objekte wann miteinander interagieren – klar, nachvollziehbar und auf einen Blick. Sequenzdiagramme leisten genau das: Sie visualisieren Abläufe im System Schritt für Schritt.

Schauen wir uns an, was ein Sequenzdiagramm ist und aus welchen Elementen es besteht.

Was sind Sequenzdiagramme?

Sequenzdiagramme sind eine Art von Diagrammen der Unified Modeling Language (UML), die den zeitlichen Ablauf von Interaktionen zwischen Objekten in einem System darstellen. Sie zeigen, wie Nachrichten zwischen Akteuren und Objekten fließen und helfen, Abläufe zu visualisieren.

Beispiel zur Hotelzimmerbuchung

So sieht ein Sequenzdiagramm aus. Es zeigt beispielhaft die Buchung eines Hotelzimmers. Die einzelnen Bestandteile schauen wir uns gleich im Detail an.

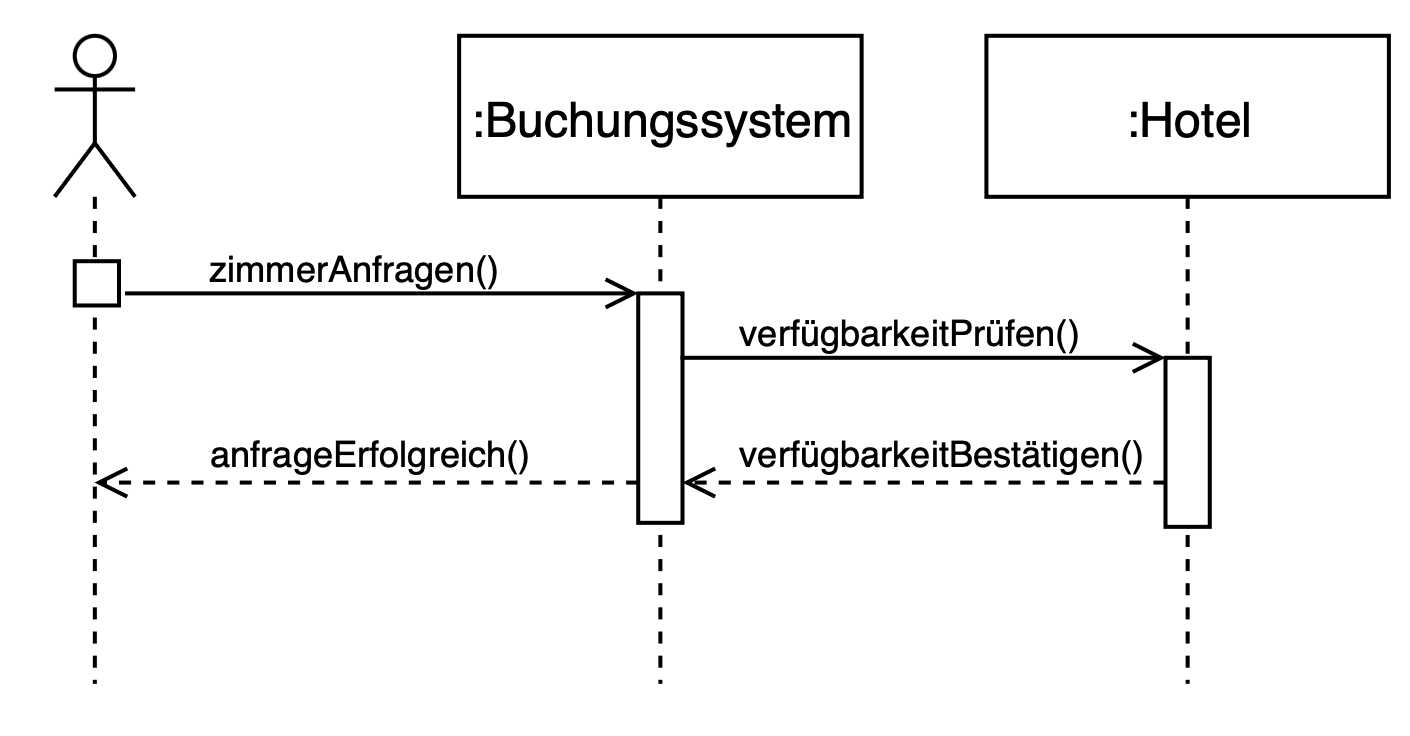

Sequenzdiagramm für die Buchung eines Hotelzimmers

Warum sind Sequenzdiagramme wichtig?

Sequenzdiagramme sind aus mehreren Gründen relevant:

• Verständlichkeit: Sie helfen dabei, komplexe Prozesse verständlich darzustellen.
• Dokumentation: Dienen der Dokumentation von Kommunikationsabläufen in einem System.
• Fehleridentifikation: Ermöglichen die frühzeitige Identifikation von Fehlerquellen.
• Systemverhalten verstehen: Erleichtern das Verständnis von dynamischen Aspekten eines Systems.

Einsatzzwecke von Sequenzdiagrammen

Sequenzdiagramme werden typischerweise in den Phasen der Analyse, des Designs und der Dokumentation des Softwareentwicklungsprozesses verwendet. Sie sind besonders nützlich, um dynamische Aspekte eines Systems zu modellieren und Interaktionen zu veranschaulichen.

Grundlegende Elemente eines Sequenzdiagramms

Sequenzdiagramme bestehen aus verschiedenen Elementen, die helfen, die Interaktionen zwischen Objekten darzustellen. Die wichtigsten Notationen umfassen Lebenslinien, Nachrichten und Aktivierungsbalken, die den Ablauf und die Kommunikation in einem System visualisieren.

1. Lebenslinien (Lifelines)

Lebenslinien stellen Objekte, Klassen oder Akteure dar, die an der Interaktion beteiligt sind. Sie werden als vertikale gestrichelte Linien gezeichnet, die die Lebensdauer des jeweiligen Elements im Verlauf der Interaktion anzeigen. Am oberen Ende der Lebenslinie steht der Name des Objekts oder Akteurs.

Arten von Lebenslinien

• Akteur-Lebenslinie

  Wird verwendet, wenn ein externes Element wie ein Benutzer oder ein anderes System dargestellt wird.



• Entitäts-Lebenslinie

  Stellt Systemdaten dar, z. B. Kundendaten in einer Anwendung.



• Begrenzungs-Lebenslinie

  Zeigt eine Systemgrenze, z. B. Benutzeroberflächen oder Datenbank-Gateways.



• Kontroll-Lebenslinie

  Repräsentiert eine Kontrolleinheit, die die Interaktionen zwischen den Grenzen und Entitäten organisiert.



2. Nachrichten

Nachrichten sind die Pfeile, die zwischen den Lebenslinien gezeichnet werden, um die Kommunikation zwischen den Objekten darzustellen. Es gibt unterschiedliche Nachrichtentypen, die jeweils mit speziellen Pfeilen gekennzeichnet werden.

Nachrichtentypen

• Synchrone Nachricht

  Durchgezogener Pfeil mit gefüllter Spitze. Der Sender wartet auf die Verarbeitung der Nachricht, bevor er fortfährt.



• Asynchrone Nachricht

  Durchgezogener Pfeil mit offener Spitze. Der Sender fährt fort, ohne auf eine Antwort zu warten.



• Rückmeldung (Return Message)

  Gestrichelter Pfeil, der eine Antwort oder ein Ergebnis symbolisiert. Rückmeldungen sind optional, da Aktivierungsbalken implizit eine Rückmeldung anzeigen.



• Selbstnachrichten (Self-Messages)

  Ein Objekt kann eine Nachricht an sich selbst senden, um interne Prozesse zu starten. Dies wird durch einen Pfeil gezeigt, der auf der eigenen Lebenslinie beginnt und endet.

3. Aktivierungsbalken (Activation Bars)

Der Aktivierungsbalken ist ein vertikales Rechteck auf der Lebenslinie eines Objekts und zeigt an, dass dieses Objekt während einer bestimmten Phase der Interaktion aktiv ist. Die Länge des Balkens stellt die Dauer der Aktivität dar.

4. Teilnehmer-Erstellung und Vernichtung

Sequenzdiagramme können auch die Erstellung und Vernichtung von Objekten während der Interaktion darstellen.

• Teilnehmer-Erstellung

  Objekte werden nicht immer zu Beginn der Sequenz instanziiert. Die Erstellung eines Teilnehmers wird mit einem speziellen Pfeil zur Lebenslinie dargestellt. Ein Aktivierungsbalken direkt nach der Erstellung zeigt, dass der Teilnehmer sofort aktiv wird.

• Teilnehmer-Vernichtung

  Wenn ein Objekt nicht mehr benötigt wird, endet seine Lebenslinie mit einem “X”. Dies symbolisiert die Zerstörung des Teilnehmers.

Diese Elemente helfen, den vollständigen Lebenszyklus von Objekten innerhalb einer Interaktion zu visualisieren und tragen zur Optimierung von Ressourcen bei.

Beispiel: Buchung eines Hotelzimmers

Hier ist das Beispiel, welches wir am Anfang gesehen haben. Wir verstehen nun, welchen Zweck die einzelnen Bestandteile erfüllen:

Sequenzdiagramm für die Buchung eines Hotelzimmers

Das dargestellte Sequenzdiagramm zeigt den Ablauf der Buchung eines Hotelzimmers. Es modelliert die Interaktion zwischen einem Benutzer (Gast), einem Buchungssystem und einem Hotelsystem. Ziel ist es, den Kommunikationsfluss und die Aufrufreihenfolge der beteiligten Akteure bzw. Objekte nachvollziehbar darzustellen.

Beteiligte Akteure und Objekte

• Gast: Der Benutzer, der ein Zimmer buchen möchte.
• :Buchungssystem: Eine Softwarekomponente, die Anfragen vom Gast entgegennimmt und verarbeitet.
• :Hotel: Die interne Verwaltungseinheit des Hotels, die Auskunft über Verfügbarkeiten geben kann.

Ablauf der Interaktionen

1. zimmerAnfragen() Der Gast sendet eine Anfrage zur Buchung eines Zimmers an das Buchungssystem.

2. verfügbarkeitPrüfen() Das Buchungssystem prüft intern die Verfügbarkeit, indem es eine Anfrage an das Hotelsystem stellt.

3. verfügbarkeitBestätigen() Das Hotelsystem bestätigt dem Buchungssystem die Verfügbarkeit eines Zimmers.

4. anfrageErfolgreich() Das Buchungssystem informiert den Gast, dass die Anfrage erfolgreich war.

Kontrollstrukturen in Sequenzdiagrammen

Kontrollstrukturen ermöglichen die Darstellung von komplexen Abläufen in Sequenzdiagrammen. Die wichtigsten sind:

1. Alternative (alt)

Das alt-Fragment ermöglicht die Darstellung von Bedingungen, bei denen unterschiedliche Abläufe abhängig von bestimmten Bedingungen ausgeführt werden.

2. Option (opt)

Das opt-Fragment stellt einen optionalen Ablauf dar, der nur unter bestimmten Bedingungen ausgeführt wird.

3. Schleife (loop)

Das loop-Fragment zeigt wiederholte Abläufe an, die so lange ausgeführt werden, wie eine bestimmte Bedingung erfüllt ist.

4. Parallelität (par)

Das par-Fragment stellt Abläufe dar, die gleichzeitig ausgeführt werden.

⏳ Lädt Dataview-Inhalt...

Überleitung

In diesem Abschnitt werden wir anhand einer fachlichen Beschreibung schrittweise ein Sequenzdiagramm erstellen. Wir werden die Anforderungen analysieren, die beteiligten Objekte identifizieren, die Nachrichten und Interaktionsabläufe festlegen und das Sequenzdiagramm Schritt für Schritt aufbauen.

Die Aufgabenstellung

In einem Online-Shop-System möchte ein Kunde eine Bestellung aufgeben. Der Kunde wählt zunächst die gewünschten Produkte aus und legt sie in den Warenkorb. Anschließend geht der Kunde zur Kasse, um die Bestellung abzuschließen. Das System prüft die Verfügbarkeit der Produkte und berechnet den Gesamtbetrag. Der Kunde gibt seine Lieferadresse und Zahlungsinformationen ein. Das System verarbeitet die Zahlung und bestätigt die Bestellung. Eine Bestätigungs-E-Mail wird an den Kunden gesendet.

Schritt 1: Identifizierung der beteiligten Objekte

Zuerst identifizieren wir die Objekte, die an der Interaktion beteiligt sind:

In einem Online-Shop-System möchte ein Kunde eine Bestellung aufgeben. Der Kunde wählt zunächst die gewünschten Produkte aus und legt sie in den Warenkorb. Anschließend geht der Kunde zur Kasse, um die Bestellung abzuschließen. Das System prüft die Verfügbarkeit der Produkte und berechnet den Gesamtbetrag. Der Kunde gibt seine Lieferadresse und Zahlungsinformationen ein. Das System verarbeitet die Zahlung und bestätigt die Bestellung. Eine Bestätigungs-E-Mail wird an den Kunden gesendet.

Objekte:

• Kunde
• Online-Shop-System
• Warenkorb
• Kasse
• Zahlungssystem
• E-Mail-System

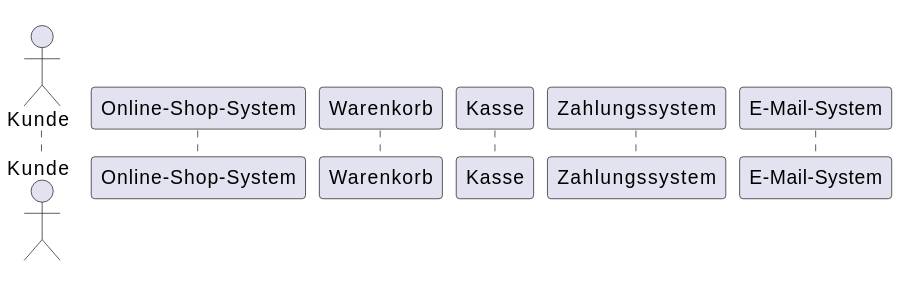

Darstellung im Diagramm:

Schritt 2: Festlegung der Hauptinteraktionsschritte

Basierend auf der fachlichen Beschreibung legen wir die Hauptschritte der Interaktion fest:

In einem Online-Shop-System möchte ein Kunde eine Bestellung aufgeben. Der Kunde wählt zunächst die gewünschten Produkte aus und legt sie in den Warenkorb. Anschließend geht der Kunde zur Kasse, um die Bestellung abzuschließen. Das System prüft die Verfügbarkeit der Produkte und berechnet den Gesamtbetrag. Der Kunde gibt seine Lieferadresse und Zahlungsinformationen ein. Das System verarbeitet die Zahlung und bestätigt die Bestellung. Eine Bestätigungs-E-Mail wird an den Kunden gesendet.

Hauptschritte:

1. Produkte auswählen: Kunde wählt Produkte aus und legt sie in den Warenkorb.
2. Zur Kasse gehen: Kunde geht zur Kasse.
3. Verfügbarkeit prüfen: System prüft die Verfügbarkeit der Produkte.
4. Gesamtbetrag berechnen: System berechnet den Gesamtbetrag.
5. Daten eingeben: Kunde gibt Lieferadresse und Zahlungsinformationen ein.
6. Zahlung verarbeiten: System verarbeitet die Zahlung.
7. Bestellung bestätigen: System bestätigt die Bestellung.
8. Bestätigungs-E-Mail senden: E-Mail-System sendet eine Bestätigungs-E-Mail an den Kunden.

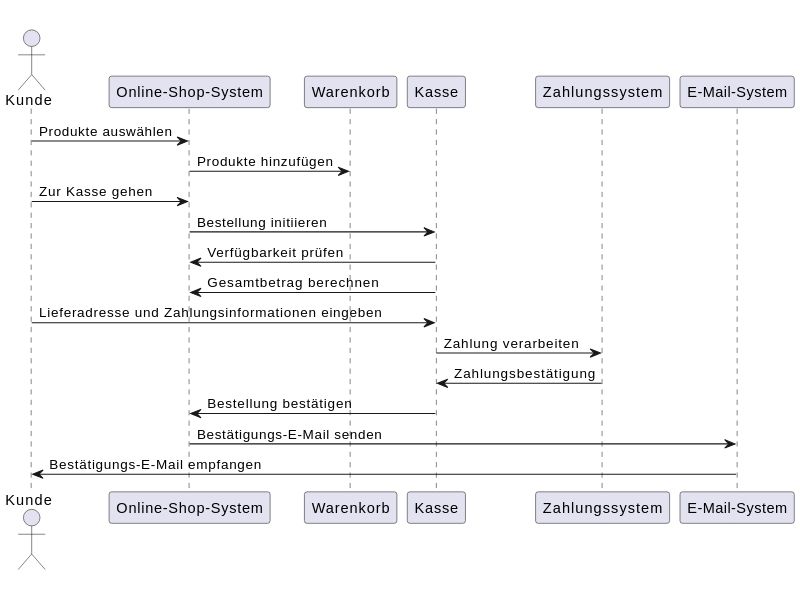

Darstellung im Diagramm:

Schritt 3: Hinzufügen von Details und Nachrichten

Nun fügen wir weitere Details und spezifische Nachrichten hinzu, um die Interaktion genauer zu beschreiben:

• Nachrichten zwischen Kunde und Online-Shop-System

  • Produkte auswählen()
  • In Warenkorb legen()
  • Zur Kasse()
  • Daten eingeben(lieferadresse, zahlungsinformationen)

• Nachrichten zwischen Online-Shop-System und Warenkorb

  • Produkte hinzufügen(produkt)

• Nachrichten zwischen Online-Shop-System und Kasse

  • Bestellung vorbereiten()
  • Verfügbarkeit prüfen()
  • Gesamtbetrag berechnen()

• Nachrichten zwischen Online-Shop-System und Zahlungssystem

  • Zahlung verarbeiten(zahlungsinformationen)

• Nachrichten zwischen Online-Shop-System und E-Mail-System

  • Bestätigungs-E-Mail senden(kunde)

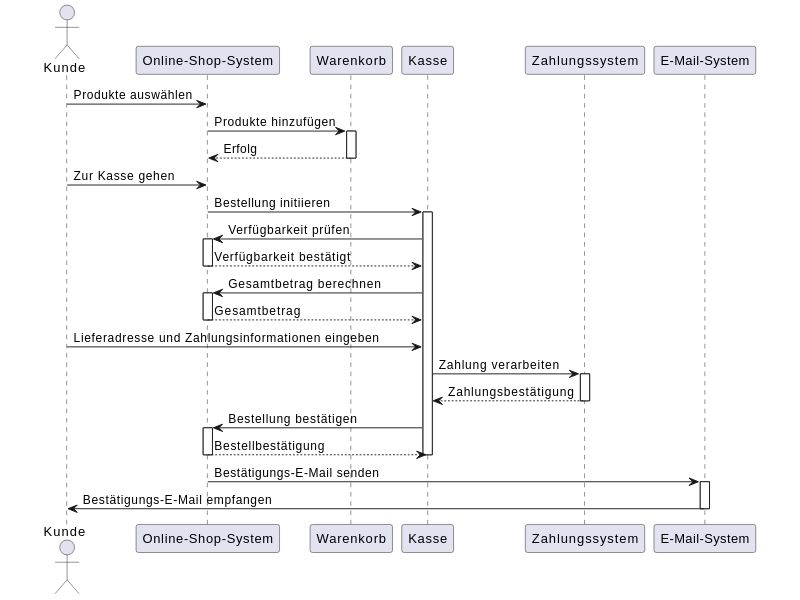

Darstellung im Diagramm:

Schritt 4: Überprüfung und Verfeinerung

Zum Abschluss überprüfen wir das erstellte Sequenzdiagramm auf Vollständigkeit und Korrektheit. Wir stellen sicher, dass alle wichtigen Interaktionen und Nachrichten enthalten sind und die zeitliche Abfolge korrekt dargestellt ist. Bei Bedarf verfeinern wir das Diagramm und fügen zusätzliche Details hinzu.

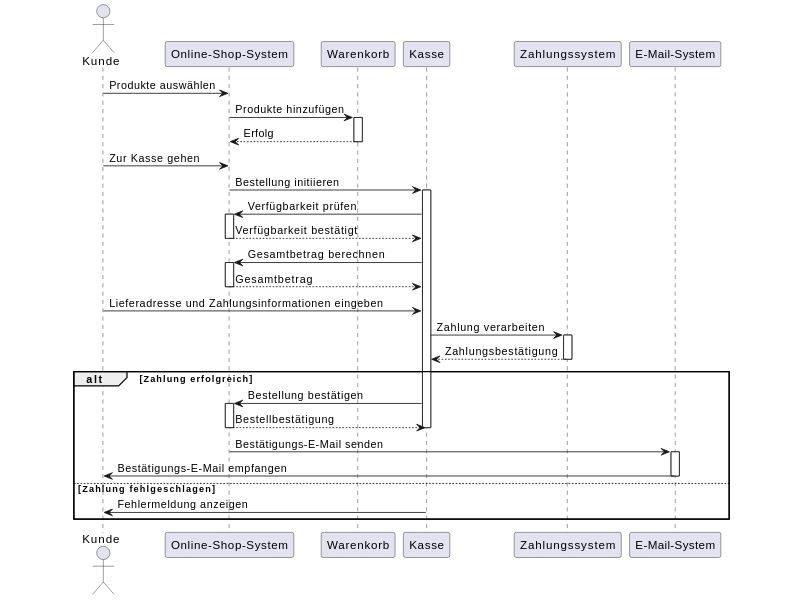

Vollständiges Sequenzdiagramm:

Zusammenfassung

Sequenzdiagramme sind ein mächtiges Werkzeug, um die zeitlichen Abläufe und Interaktionen in einem System zu visualisieren. Sie helfen dabei, komplexe Prozesse verständlich darzustellen und dienen als wertvolle Dokumentation während des Softwareentwicklungsprozesses. Durch die Verwendung von Lebenslinien, Nachrichten, Aktivierungsbalken und Kontrollstrukturen können detaillierte Szenarien modelliert und analysiert werden.

⏳ Lädt Dataview-Inhalt...

Zusammenfassung

In dieser Lerneinheit hast du die Grundlagen von Sequenzdiagrammen kennengelernt – einem zentralen Werkzeug der UML, um Abläufe und Interaktionen in Softwaresystemen verständlich darzustellen.

Zweck und Einsatzbereiche

• Sequenzdiagramme zeigen zeitlich geordnete Interaktionen zwischen Objekten oder Akteuren.
• Sie werden in der Analyse, im Design und zur Dokumentation von Software eingesetzt.
• Ihr Ziel ist es, komplexe Prozesse transparent, nachvollziehbar und fehleranfälligkeitsarm zu machen.

Zentrale Elemente

Lebenslinien

• Repräsentieren beteiligte Objekte, Klassen oder Akteure.
• Werden durch gestrichelte vertikale Linien dargestellt.
• Sonderformen: Akteur-, Entitäts-, Begrenzungs- und Kontrolllebenslinien.

Aktivierungsbalken

• Zeigen die Zeitspanne, in der ein Objekt aktiv ist.
• Werden als vertikale Rechtecke auf der Lebenslinie dargestellt.

Nachrichtenarten

• Synchrone Nachricht: Gefüllte Pfeilspitze, Sender wartet auf Antwort.
• Asynchrone Nachricht: Offene Pfeilspitze, Sender fährt direkt fort.
• Rückmeldung (Return Message): Gestrichelter Pfeil für Antwort.
• Selbstnachricht: Nachricht an sich selbst, z. B. für interne Prozesse.

Objekterstellung und -vernichtung

• Objekte können zur Laufzeit erzeugt oder zerstört werden.
• Erzeugung: Pfeil auf neue Lebenslinie, ggf. mit sofortigem Aktivierungsbalken.
• Zerstörung: Lebenslinie endet mit einem „X“.

Kontrollstrukturen

alt (Alternative)

• Darstellung von bedingten Abläufen, z. B. „Wenn… dann… sonst…“.

opt (Option)

• Zeigt einen optional ausgeführten Ablauf, wenn eine Bedingung zutrifft.

loop (Schleife)

• Stellt wiederholte Abläufe dar, solange eine Bedingung erfüllt ist.

par (Parallelität)

• Zeigt gleichzeitige Abläufe in parallelen Spalten.

---
