Sicherheit und Best Practices

In dieser Lerneinheit beschäftigst du dich mit kritischen Sicherheitsaspekten von VLANs und lernst wichtige Best Practices für deren sichere Konfiguration kennen. Du verstehst die Funktionsweise von VLAN-Hopping-Angriffen wie Switch Spoofing und Double Tagging und erfährst, wie du dein Netzwerk effektiv dagegen absicherst. Diese Kenntnisse sind essentiell für den Aufbau sicherer Netzwerkinfrastrukturen und helfen dir, potenzielle Schwachstellen frühzeitig zu erkennen und zu beheben.

Einführung

Du hast bereits gelernt, wie VLANs Netzwerke logisch trennen und wie Trunk-Ports den VLAN-übergreifenden Datenverkehr zwischen Switches ermöglichen. Diese Segmentierung ist ein wichtiger Baustein für Netzwerksicherheit - doch sie ist nicht unüberwindbar.

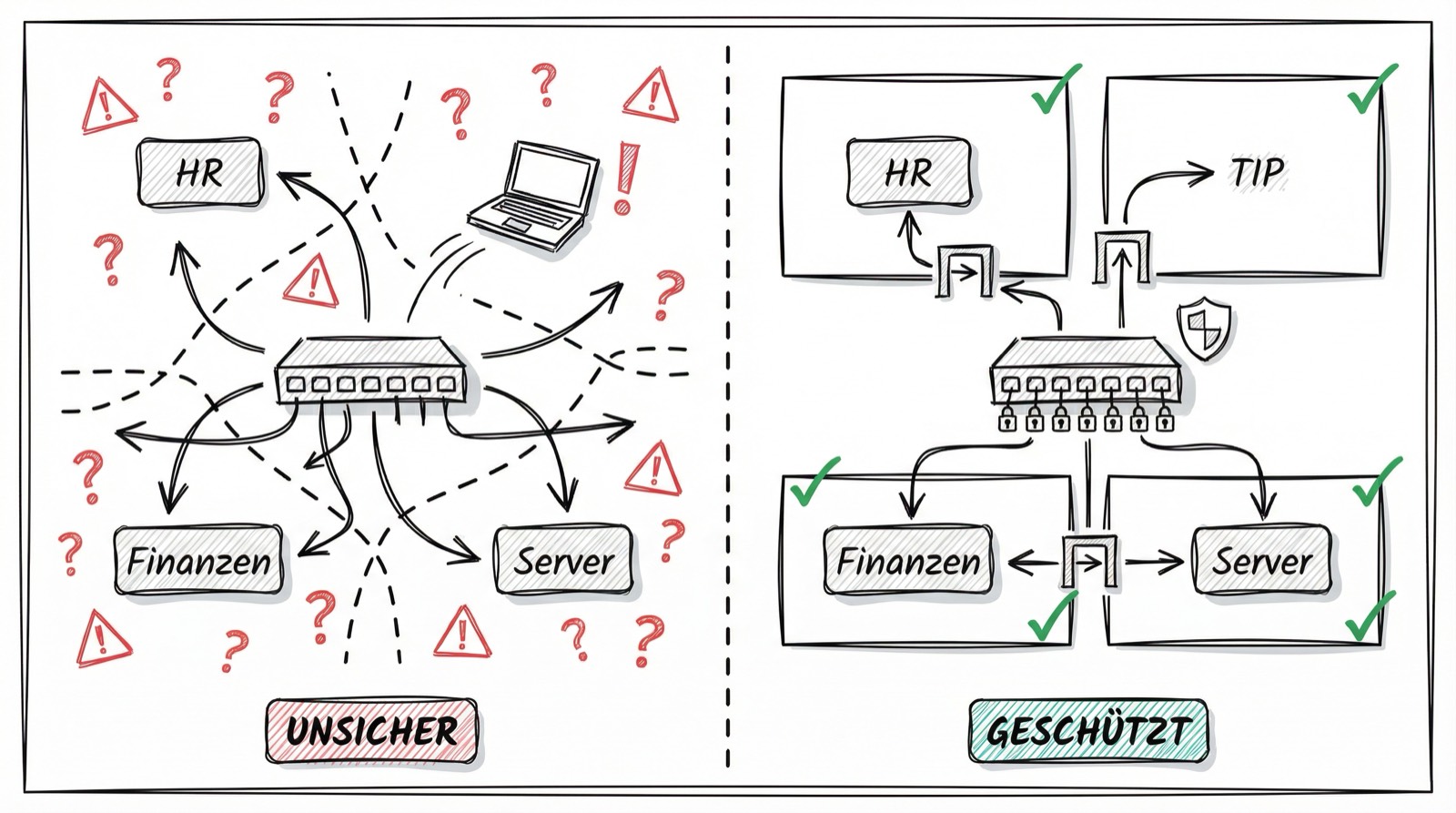

Unsichere vs. geschützte VLAN-Konfiguration — Bildrechte: Ausbildung-in-der-IT.de (KI-unterstützt)

Stell dir vor: Ein Praktikant schließt seinen privaten Laptop an eine freie Netzwerkdose an. Ohne es zu wissen, nutzt er ein Tool, das den Switch-Port zum Trunk macht. Plötzlich sieht er Datenverkehr aus der Buchhaltung, der Geschäftsführung und der IT-Abteilung. Ein einziger falsch konfigurierter Port - und die gesamte VLAN-Trennung ist wirkungslos.

In dieser Lerneinheit erfährst du, wie solche Angriffe funktionieren und mit welchen Maßnahmen du dein Netzwerk dagegen absicherst.

Lernziele

Nach dieser Lerneinheit kannst du:

1. Die Funktionsweise und Gefahren von VLAN-Hopping-Angriffen wie Switch Spoofing und Double Tagging erklären und geeignete Schutzmaßnahmen benennen.
2. Die Rolle und den Nutzen von VACLs und PVLANs für die Absicherung und Segmentierung von VLANs erläutern.
3. Das Grundprinzip sowie die Vorteile von QinQ (802.1Q-Tunneling) in großen Netzwerken beschreiben und die wichtigsten Konfigurationsschritte benennen.
4. Best Practices für die sichere Konfiguration von VLANs, Trunks und QinQ anwenden und Fehlerquellen sowie typische Schwachstellen im Betrieb erkennen.

Überleitung

VLANs werden häufig eingesetzt, um Netzwerke logisch zu segmentieren und für mehr Sicherheit zu sorgen. Doch genau diese Segmentierung kann mit gezielten Angriffen umgangen werden – sogenannte VLAN-Hopping-Angriffe machen es möglich, die Grenzen zwischen VLANs zu durchbrechen. In dieser Lerneinheit lernst du, wie diese Angriffe funktionieren und mit welchen Maßnahmen du dein Netzwerk dagegen absichern kannst.

Was ist VLAN-Hopping?

In der Praxis verlassen sich viele Administratoren darauf, dass VLANs automatisch sicher sind. Doch genau das ist ein Trugschluss: Mit gezielten Angriffen können Angreifer aus ihrem zugewiesenen VLAN “herausspringen” und auf fremde Netzwerksegmente zugreifen.

VLAN-Hopping bezeichnet genau diese Angriffstechniken. Die beiden häufigsten Methoden sind:

• Switch Spoofing - Der Angreifer gibt sich als Switch aus
• Double Tagging - Der Angreifer manipuliert VLAN-Tags in Ethernet-Frames

Warum ist das relevant? Stell dir vor, ein Angreifer im Gäste-WLAN (VLAN 50) verschafft sich Zugriff auf das Server-VLAN (VLAN 10). Plötzlich kann er interne Dienste erreichen, die eigentlich nur für Mitarbeiter zugänglich sein sollten.

Switch Spoofing

Kurze Erinnerung: Ein Trunk-Port transportiert Datenverkehr mehrerer VLANs gleichzeitig, indem er jeden Frame mit einem VLAN-Tag versieht. Access-Ports hingegen gehören nur zu einem VLAN. Manche Switches können Ports automatisch zwischen Access- und Trunk-Modus umschalten - genau hier setzt der Angriff an.

Beim Switch Spoofing gibt sich ein Angreifergerät als Switch aus. Es sendet spezielle DTP-Frames (Dynamic Trunking Protocol), um den echten Switch zu überzeugen, den Port in den Trunk-Modus zu schalten. War der Angriff erfolgreich, empfängt der Angreifer plötzlich den getaggten Datenverkehr aller VLANs.

Praxisbeispiel: Ein Angreifer verbindet seinen Laptop mit einer freien Netzwerkdose im Besprechungsraum. Mit einem Tool wie Yersinia sendet er DTP-Frames. Der Switch erkennt scheinbar einen weiteren Switch und aktiviert Trunking. Jetzt sieht der Angreifer Traffic aus HR, Finanzen und IT.

Prävention:

• Setze alle Endgeräte-Ports explizit auf Access-Modus: switchport mode access
• Deaktiviere DTP auf diesen Ports: switchport nonegotiate
• Nutze Port-Security, um nur bekannte MAC-Adressen zuzulassen

Double Tagging

Kurze Erinnerung zum Native VLAN: Auf einem Trunk-Port gibt es ein spezielles VLAN, dessen Frames ohne Tag gesendet werden - das Native VLAN. Standardmäßig ist das VLAN 1. Frames ohne Tag werden diesem VLAN zugeordnet. Genau diese Besonderheit nutzt der Double-Tagging-Angriff aus.

So funktioniert der Angriff: Der Angreifer erstellt einen Frame mit zwei VLAN-Tags. Der äußere Tag entspricht dem Native VLAN, der innere Tag dem Ziel-VLAN (z.B. dem Server-VLAN). Der erste Switch entfernt den äußeren Tag, weil er zum Native VLAN gehört. Der Frame wird weitergeleitet - jetzt nur noch mit dem inneren Tag. Der nächste Switch sieht diesen Tag und leitet den Frame ins Ziel-VLAN weiter.

Wichtig: Der Angriff funktioniert nur in eine Richtung. Der Angreifer kann Pakete ins Ziel-VLAN senden, aber Antworten erreichen ihn nicht - denn die werden normal getaggt und landen nicht bei ihm.

Prävention:

• Nutze das Native VLAN nie für normalen Datenverkehr - reserviere es für administrative Zwecke
• Weise Access-Ports ein anderes VLAN zu als das Native VLAN der Trunks
• Optional: Mit vlan dot1q tag native auch Native-VLAN-Frames taggen
• Ergänzend: Dynamic ARP Inspection und IP Source Guard aktivieren

Best Practices für VLAN-Sicherheit

• VLAN 1 vermeiden: Nutze VLAN 1 weder für Userdatenverkehr noch für Managementaufgaben. Ordne alle Ports einem anderen VLAN zu.
• VLAN-Pruning: Entferne unnötige VLANs von Trunk-Links, damit sie nicht über alle Verbindungen propagiert werden.
• Regelmäßige Auditierung: Überprüfe Trunk-Konfigurationen regelmäßig auf Fehlkonfigurationen oder unbeabsichtigte Trunk-Ports.
• Sensibilisierung: Sorge dafür, dass das Netzwerkpersonal die Risiken von VLAN-Konfigurationen kennt.

VLAN Access Control Lists (VACLs)

Das Problem: Normale Access Control Lists (ACLs) filtern Datenverkehr an Router-Interfaces - also nur, wenn Pakete zwischen VLANs geroutet werden. Aber was ist mit Verkehr innerhalb eines VLANs? Wenn zwei Hosts im selben VLAN kommunizieren, passiert kein Router. Hier kommen VACLs ins Spiel.

Praxisbeispiel: In deinem Entwickler-VLAN (VLAN 100) arbeiten 50 Entwickler. Du möchtest verhindern, dass sie untereinander auf sensible Ports zugreifen (z.B. SSH auf Port 22), aber sie sollen weiterhin auf gemeinsame Server zugreifen können. Mit einer VACL filterst du diesen internen Traffic direkt auf Switch-Ebene.

Konfigurationsbeispiel:

access-list 101 permit ip 10.1.1.0 0.0.0.255 any
access-list 101 deny ip any any

vlan access-map MY_VACL_MAP 10
 match ip address 101
 action drop

vlan filter MY_VACL_MAP vlan-list 100

Merke: VACLs wirken auf den gesamten VLAN-Verkehr, nicht nur auf gerouteten Traffic. Sie sind mächtig, aber auch komplex - teste sie immer in einer Lab-Umgebung.

Private VLANs (PVLANs)

Das Szenario: Du betreibst ein Rechenzentrum mit 100 Kunden-VMs. Alle sollen auf das Internet-Gateway zugreifen, aber keine VM darf mit einer anderen kommunizieren - selbst wenn sie im selben Subnetz liegen. Ein VLAN pro Kunde? Bei 100 Kunden wird das schnell unübersichtlich. Die Lösung: Private VLANs.

Private VLANs segmentieren innerhalb eines VLANs. Du behältst ein IP-Subnetz für alle Kunden, isolierst sie aber auf Layer 2 voneinander. So spart man VLANs und IP-Adressen.

Die drei PVLAN-Typen:

Typ	Kommunikation erlaubt mit
Primary VLAN	Gemeinsame Dienste (Gateway, DNS)
Isolated VLAN	Nur mit Primary (nicht untereinander)
Community VLAN	Mit Primary und innerhalb der Community

Praxisbeispiel Hosting: Kunde A und B sind beide im Isolated VLAN - sie können das Gateway erreichen, aber sich nicht gegenseitig sehen. Die Support-Server sind im Community VLAN und können untereinander kommunizieren.

Private VLANs (PVLANs): Konfigurationsbeispiel

Das Beispiel zeigt, wie du Private VLANs (PVLANs) einrichtest:

vlan 500
 private-vlan primary
 private-vlan association 501-502
vlan 501
 private-vlan isolated
vlan 502
 private-vlan community

interface GigabitEthernet0/1
 switchport mode private-vlan promiscuous
 switchport private-vlan mapping 500 501-502

interface GigabitEthernet0/2
 switchport mode private-vlan host
 switchport private-vlan host-association 500 501

interface GigabitEthernet0/3
 switchport mode private-vlan host
 switchport private-vlan host-association 500 502

Schritte:

1. Primary und Secondary VLANs definieren: VLAN 500 ist das Primary VLAN, 501 ist Isolated, 502 ist Community.
2. Promiscuous Port (P-Port): Verbindet das Primary VLAN mit den Secondary VLANs (meist Uplink zum Router/Gateway).
3. Host Ports zuordnen: Isolated Ports können nicht untereinander kommunizieren, Community Ports können innerhalb ihrer Community sprechen.

Nutzen:

Mit PVLANs isolierst du Hosts innerhalb eines VLANs voneinander – ideal für Mandantentrennung in Rechenzentren oder Hochsicherheitsbereichen.

⏳ Lädt Dataview-Inhalt...

Überleitung

Du hast jetzt gelernt, wie du VLANs gegen Angriffe absicherst und wie VACLs sowie PVLANs zusätzliche Kontrolle bieten. Aber was, wenn du hunderte oder tausende VLANs verwalten musst - zum Beispiel als Internet-Provider mit vielen Kunden? Hier stößt das klassische VLAN-Konzept an seine Grenzen: Maximal 4.096 VLANs sind möglich.

QinQ (802.1Q-Tunneling) löst dieses Problem, indem es VLANs ineinander verschachtelt - und eröffnet damit über 16 Millionen Kombinationen.

Grundprinzip und Einsatz von QinQ

Das Problem in der Praxis: Die Deutsche Telekom hat Millionen Kunden. Jeder Kunde braucht sein eigenes VLAN, damit sein Datenverkehr isoliert ist. Aber mit maximal 4.096 VLANs kommt man nicht weit. Die Lösung: VLAN-Tags verschachteln.

So funktioniert QinQ: Jeder Ethernet-Frame bekommt zwei VLAN-Tags:

• Outer Tag (S-Tag): Identifiziert den Kunden im Provider-Backbone
• Inner Tag (C-Tag): Bleibt für die kundenseitige Segmentierung erhalten

Analogie: Stell dir vor, du verschickst einen Brief. Der Kunde packt seinen Brief in einen Umschlag (Inner Tag). Der Provider steckt diesen Umschlag in einen größeren Versandumschlag (Outer Tag). Beim Empfänger wird erst der äußere, dann der innere Umschlag geöffnet.

Ergebnis: 4.096 Outer-VLANs x 4.096 Inner-VLANs = über 16 Millionen mögliche Kombinationen.

Konfiguration und Best Practices

Beispiel (Cisco IOS):

interface GigabitEthernet0/1
 switchport trunk encapsulation dot1q
 switchport mode dot1q-tunnel
 mtu 9216

Wichtige Hinweise:

• MTU anpassen: QinQ benötigt mehr Platz pro Frame. Erhöhe die MTU auf allen beteiligten Geräten.
• L2PT aktivieren: Sollten Protokolle wie STP, CDP oder VTP durch das Tunnel laufen, aktiviere Layer-2-Protocol-Tunneling.
• Native VLAN trennen und taggen: Vermeide Überschneidungen von Kunden- und Provider-VLANs. Tagge das native VLAN explizit (vlan dot1q tag native).
• Unbenutzte Ports sperren: Schließe alle nicht benötigten Ports mit shutdown.

Anwendungsbeispiele und Vorteile

• Provider: Viele verschiedene Kunden-VLANs sicher über ein Backbone transportieren. Jeder Kunde sieht nur sein eigenes Netz.
• Große Unternehmen: Abteilungen werden durch Outer-VLANs, Projekte durch Inner-VLANs strukturiert.
• L2PT: Tunnelprotokolle wie STP oder VTP können transparent übergeben werden.

Vorteile von QinQ

• Höchste Skalierbarkeit: Über 16 Millionen VLANs kombinierbar (4096 x 4096).
• Strikte Mandantentrennung: Provider und Kunden sind logisch isoliert.
• Flexible Anpassung: Kundenstruktur kann ohne Änderung am Provider-Backbone wachsen.

Sicherheits- und Design-Empfehlungen

• VLAN-IDs dokumentieren: Einheitliche, nachvollziehbare Zuweisung vermeiden Routingfehler.
• Native VLANs strikt trennen: Überschneidungen unbedingt vermeiden, um Sicherheitslücken auszuschließen.
• Ports absichern: Alle nicht als Tunnel/Trunk verwendeten Ports deaktivieren.
• Monitoring nutzen: QinQ-Verkehr regelmäßig überwachen, um Fehlkonfigurationen schnell zu erkennen.
• Optional 802.1X: Für zusätzliche Sicherheit dynamische VLAN-Zuweisung und Authentifizierung aktivieren.

Zugriffskontrolle und Segmentierung mit VLANs

Das Ziel: Du hast jetzt VLANs für User, Server und Management. Aber wie stellst du sicher, dass User nur auf die Server zugreifen, die sie brauchen - und nicht auf das Management-VLAN? Hier kombinierst du VLANs mit Access Control Lists.

Die Grundprinzipien:

• Layer-2-Isolation: VLANs trennen Geräte auf Layer 2. Kommunikation zwischen VLANs ist nur über Routing möglich.
• Layer-3-ACLs: Filtere Datenverkehr zwischen VLANs auf den SVI-Interfaces (VLAN-Interfaces am Router/L3-Switch).
• VACLs vs. ACLs: VACLs greifen VLAN-weit auf den gesamten Traffic, klassische ACLs nur auf geroutetem Traffic.

Beispiel-Zugriffsmatrix:

Quell-VLAN	Ziel-VLAN	Erlaubt?
User (10)	Server (20)	Ja (HTTP/HTTPS)
User (10)	Management (99)	Nein
Server (20)	Management (99)	Ja (Monitoring)

Goldene Regel: Schreibe ACLs nach dem Prinzip “least privilege” - erlaube nur, was explizit benötigt wird. Alles andere wird blockiert.

⏳ Lädt Dataview-Inhalt...

Zusammenfassung und Ausblick

Zusammenfassung:

In dieser Lerneinheit hast du die wichtigsten Angriffspunkte und Schutzmechanismen für VLAN-Umgebungen kennengelernt:

• VLAN-Hopping-Angriffe wie Switch Spoofing und Double Tagging machen sich Fehlkonfigurationen an Trunk-Ports oder beim Native VLAN zunutze und können die Segmentierung im Netzwerk unterlaufen.
• Mit konsequenter Trennung von Access- und Trunk-Ports, dem gezielten Einsatz von Port-Security und sauber konfigurierten Native VLANs kannst du diese Risiken wirkungsvoll reduzieren.
• Erweiterte Schutzmechanismen wie VLAN Access Control Lists (VACLs) und Private VLANs (PVLANs) bieten zusätzliche Sicherheit, indem sie die Kommunikation innerhalb und zwischen VLANs granular steuern.
• QinQ (802.1Q-Tunneling) ermöglicht es, viele verschiedene Kundennetze oder Abteilungen sauber zu trennen und sicher über ein gemeinsames Backbone zu transportieren. Besonders wichtig ist dabei die korrekte Konfiguration, wie die Anpassung der MTU und die strikte Trennung der VLAN-IDs.
• Für vollständige Zugriffskontrolle und Netzwerkhygiene sollten ACLs nach dem “least privilege”-Prinzip gestaltet und unbenutzte Ports immer deaktiviert werden.

Ausblick:

Im nächsten Abschnitt vertiefst du die praktische Umsetzung: Du lernst, wie du die Konfiguration in der Praxis umsetzt, typische Fehlerquellen erkennst und gezielt behebst. Außerdem werden dir effektive Methoden zum Troubleshooting an die Hand gegeben, um Netzwerkprobleme frühzeitig zu erkennen und sicher zu lösen.

---
