Softwarearchitektur

Einführung

Montagmorgen in einer modernen Fabrikhalle: Mehrere Roboter arbeiten gleichzeitig an einer Produktionslinie. Ein kleiner Softwarefehler sorgt dafür, dass ein Roboterarm verzögert reagiert. Innerhalb weniger Sekunden kommt es zu einer gefährlichen Situation – die Produktion muss sofort gestoppt werden.

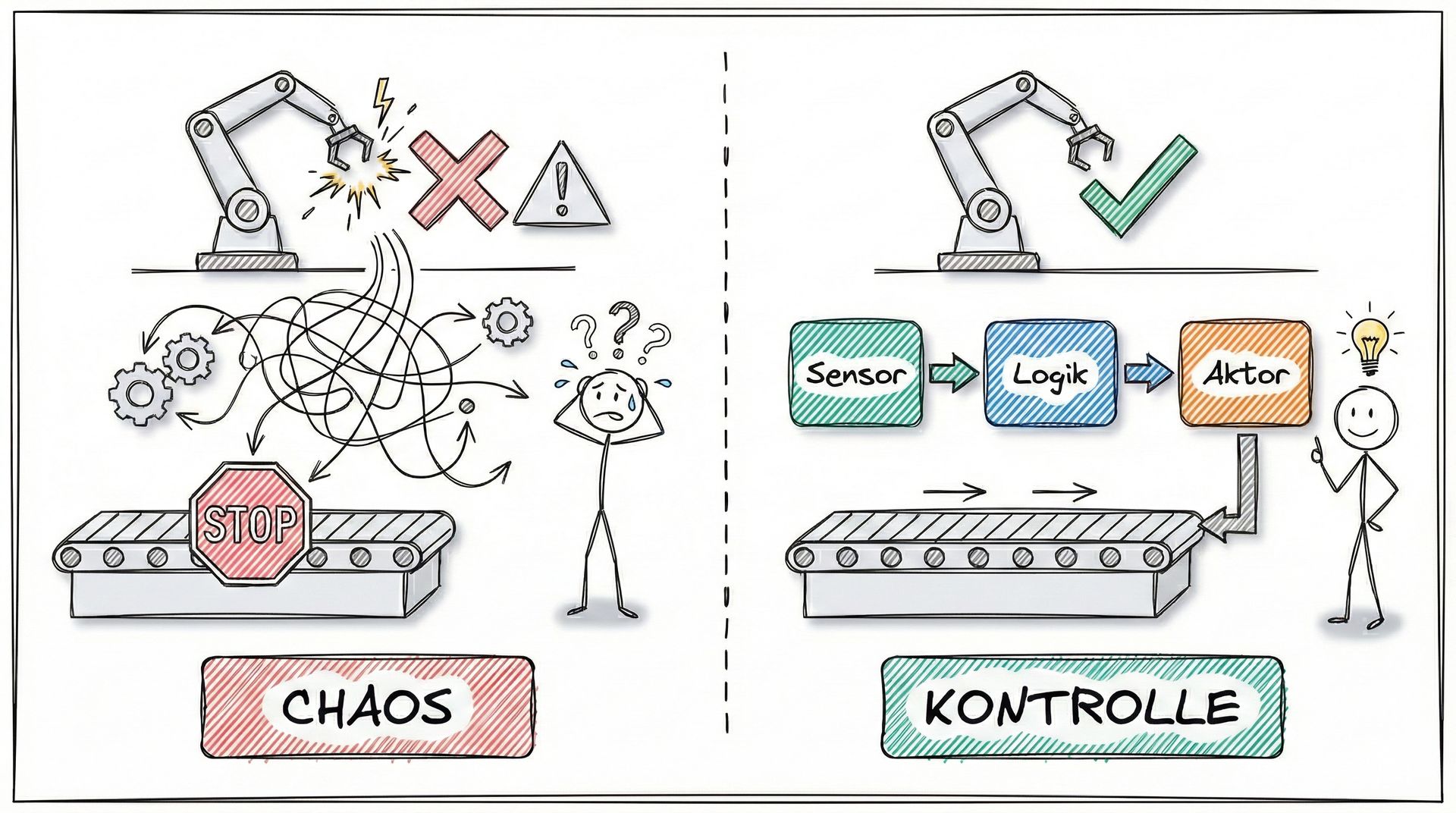

Softwarearchitektur in CPS
Hook-Visual für Softwarearchitektur in CPS — Bildrechte: Ausbildung-in-der-IT.de (KI-unterstützt)

Solche Szenarien zeigen, wie kritisch eine durchdachte Softwarearchitektur für Cyber-Physische Systeme ist. Sie entscheidet darüber, ob Systeme stabil, sicher und zuverlässig laufen oder ob Fehler zu Stillstand, Schäden oder Sicherheitsrisiken führen.

Um zu verstehen, wie du solche Risiken vermeiden kannst, schauen wir uns die Grundlagen und Prinzipien der Softwarearchitektur für CPS genauer an.

Lernziele

Nach dieser Lerneinheit kannst du:

  1. Softwarearchitekturen für CPS erklären Du kannst die Rolle der Softwarearchitektur in Cyber-Physischen Systemen erläutern und deren Einfluss auf Effizienz, Sicherheit und Flexibilität beschreiben.

  2. Prinzipien der CPS-Architektur anwenden Du verstehst Konzepte wie Modularität, Interoperabilität, Resilienz und Echtzeitfähigkeit und kannst diese auf praktische Szenarien übertragen.

  3. Modelle für CPS entwickeln und interpretieren Du bist in der Lage, mit gängigen Modellierungssprachen (z. B. UML, SysML, AADL) CPS zu beschreiben und deren Struktur sowie Verhalten zu analysieren.

  4. Praxisbeispiele kritisch einordnen Du kannst Architekturen und Modelle aus Bereichen wie autonomen Fahrzeugen, Smart Grids oder Produktionssystemen vergleichen und deren Stärken und Schwächen bewerten.

Überleitung

Cyber-Physische Systeme (CPS) verbinden Software mit physischen Komponenten. Damit solche Systeme zuverlässig und effizient arbeiten, braucht es eine klare Softwarearchitektur.

Diese Architektur regelt, wie Softwaremodule aufgebaut sind, wie sie miteinander kommunizieren und wie sie mit Sensoren und Aktoren interagieren. Ziel ist es, sichere, flexible und skalierbare Systeme zu entwickeln, die in Echtzeit auf ihre Umgebung reagieren können.

Definition: Softwarearchitektur für CPS

Die Softwarearchitektur für CPS ist ein Rahmenwerk, das Richtlinien, Techniken und Werkzeuge bereitstellt, um Software zu entwickeln, die eng mit physischer Hardware interagiert.

Beispiel: Ein intelligentes Stromnetz (Smart Grid). Hier sorgt die Architektur dafür, dass Softwarekomponenten Messdaten von Sensoren wie Stromzählern erfassen, Lasten steuern und Ausfälle automatisch erkennen und kompensieren. Die Architektur muss also sowohl die Softwarelogik als auch die Kommunikation mit den physischen Energieanlagen abdecken.

Grundlagen der Softwarearchitektur für CPS

Eine CPS-Architektur umfasst die Organisation von Softwarekomponenten und deren Schnittstellen zur Hardware. Wichtige Punkte sind:

  • Strukturierung der Module: Jedes Modul übernimmt eine klar definierte Aufgabe.
  • Integration von Sensoren und Aktoren: Sensoren erfassen Daten, Aktoren führen Aktionen aus. Die Software koordiniert beide.
  • Effizienz und Sicherheit: Die Architektur stellt sicher, dass Daten zuverlässig verarbeitet und Entscheidungen korrekt umgesetzt werden.
  • Flexibilität und Erweiterbarkeit: Neue Komponenten oder Funktionen lassen sich ohne Bruch in das System integrieren.

Praxisbeispiel: In einem modernen Produktionsroboter überwacht die Software permanent die Gelenkpositionen (Sensoren) und passt Bewegungen (Aktoren) in Echtzeit an, um Kollisionen zu vermeiden.

Prinzipien der Softwarearchitektur für CPS

Die Gestaltung einer robusten CPS-Architektur folgt grundlegenden Prinzipien:

  1. Separation of Concerns (Trennung von Zuständigkeiten) Jede Komponente übernimmt eine klar abgegrenzte Aufgabe. Das erleichtert Wartung und Weiterentwicklung.

  2. Interoperabilität Das System muss mit anderen Geräten und Softwarelösungen kommunizieren können, z. B. über standardisierte Protokolle.

  3. Resilienz Das System reagiert robust auf Fehler und unerwartete Ereignisse, ohne seine Kernfunktionen zu verlieren.

  4. Echtzeitfähigkeit CPS müssen in vorgegebenen Zeitfenstern zuverlässig reagieren. Gerade in Bereichen wie autonomem Fahren oder Medizintechnik ist dies kritisch.

Beispiel: Umsetzung in Code

Das Prinzip Separation of Concerns kannst du in einer einfachen Programmierschnittstelle umsetzen. Unterschiedliche Sensortypen implementieren dabei ein gemeinsames Interface.

public interface Sensor {
    void datenErfassen();
}

public class DruckSensor implements Sensor {
    public void datenErfassen() {
        // Implementierung zur Erfassung von Druckdaten
    }
}

public class FeuchtigkeitsSensor implements Sensor {
    public void datenErfassen() {
        // Implementierung zur Erfassung von Feuchtigkeitsdaten
    }
}

Durch die klare Trennung können Entwickler beliebige Sensortypen hinzufügen, ohne bestehende Software verändern zu müssen.

⏳ Lädt Dataview-Inhalt...

Modellierung von Cyber-Physischen Systemen (CPS)

Die Modellierung von Cyber-Physischen Systemen (CPS) ist ein zentraler Schritt in der Entwicklung. Sie hilft dir, die Interaktion zwischen physischer Welt und digitaler Steuerung zu verstehen, zu simulieren und zu optimieren.

Durch abstrakte Modelle kannst du Systeme entwerfen, analysieren und testen, bevor sie tatsächlich gebaut werden. So erkennst du frühzeitig mögliche Schwachstellen und erhöhst die Zuverlässigkeit des späteren Systems.

Vorgehen bei der Modellierung

Die Modellierung von CPS erfordert eine Kombination aus Informatik, Ingenieurwissenschaften und Domänenwissen.

Typische Schritte sind:

  1. Systemanalyse Erfassung der Systemkomponenten und ihrer Wechselwirkungen. Beispiel: Welche Sensoren erheben Daten, und welche Aktuatoren reagieren darauf?

  2. Modellauswahl Bestimmung der passenden Modellierungssprachen und Werkzeuge. Bekannte Optionen sind:

    • UML (Unified Modeling Language) für die grafische Darstellung von Klassen, Objekten und Abläufen.
    • SysML (System Modeling Language) für komplexe Systemmodelle inklusive Hardware und Software.
    • AADL (Architecture Analysis & Design Language) für Architektur- und Performanzanalysen.

  3. Systementwurf Detaillierte Modellierung der Komponenten, Schnittstellen und Abläufe.

  4. Simulation und Validierung Vergleich der Modellresultate mit den Anforderungen und der Realität. Damit stellst du sicher, dass dein Modell zuverlässig ist.

Beispiel: UML-Klassendiagramm für ein CPS

Ein einfaches UML-Klassendiagramm zeigt, wie Sensoren und Aktuatoren zusammenwirken können:

 Klasse Sensor {
  - messwert: Double
  + erfasseMesswert(): Double
 }

 Klasse Aktuator {
  - status: Boolean
  + setStatus(Boolean): void
 }

 Sensor --> Aktuator: Steuerung

Hier erfasst der Sensor Messwerte, die der Aktuator nutzt, um seine Zustände zu steuern.

Beispiele für Softwarearchitektur in CPS

Die Softwarearchitektur ist entscheidend, damit CPS zuverlässig, sicher und effizient arbeiten.

Je nach Anwendungsgebiet unterscheiden sich die Architekturen:

  • Autonome Fahrzeuge Echtzeitverarbeitung von Sensordaten, Routenberechnung und Steuerung der Aktuatoren. Sicherheit und Fehlertoleranz sind hier besonders wichtig.

  • Smarte Stromnetze Modulbasierte Architekturen steuern Energieverbrauch und -produktion. Sie müssen flexibel auf Schwankungen reagieren und große Datenmengen in Echtzeit verarbeiten.

  • Robotergestützte Fertigung Koordination von Robotern und Maschinen in einer Produktionslinie. Hier sind Skalierbarkeit und Wiederverwendbarkeit zentral.

Beispiel: Java-Implementierung

Im folgenden Java-Beispiel wird ein vereinfachter Entwurf für ein autonomes Fahrzeug dargestellt. Sensoren und Aktuatoren arbeiten zusammen, um Navigationsentscheidungen zu ermöglichen:

public class AutonomesFahrzeug {
  private Sensor sensor;
  private Aktuator aktuator;

  public AutonomesFahrzeug(Sensor sensor, Aktuator aktuator) {
    this.sensor = sensor;
    this.aktuator = aktuator;
  }

  public void navigieren() {
    // Navigation basierend auf Sensordaten
  }
}

Dieses Beispiel verdeutlicht, wie Softwarearchitektur die Kopplung von Sensoren und Aktuatoren realisiert, um physische Prozesse zuverlässig zu steuern.

⏳ Lädt Dataview-Inhalt...

Zusammenfassung

Zusammenfassung:

Softwarearchitektur für Cyber-Physische Systeme (CPS)

Die Softwarearchitektur bildet die Grundlage für die Entwicklung von CPS. Sie definiert, wie Softwarekomponenten organisiert sind und mit Sensoren, Aktuatoren sowie der physischen Welt interagieren.

  • Definition: Rahmenwerk aus Richtlinien, Techniken und Werkzeugen für die Entwicklung softwaregesteuerter Systeme mit physikalischer Interaktion.

  • Grundlagen: Strukturierung in Module, Integration von Sensoren und Aktuatoren, Sicherstellung von Effizienz, Sicherheit und Flexibilität.

  • Prinzipien:

    • Separation of Concerns (klare Aufgabentrennung)
    • Interoperabilität (Zusammenarbeit mit anderen Systemen)
    • Resilienz (robuster Umgang mit Fehlern)
    • Echtzeitfähigkeit (verlässliche Reaktionen innerhalb definierter Zeitfenster)

  • Beispiel: Ein Smart Grid überwacht Verbrauch und Produktion in Echtzeit, ein Produktionsroboter steuert Bewegungen präzise und vermeidet Kollisionen.

  • Codebeispiel: Java-Interface für Sensoren, das unterschiedliche Implementierungen (z. B. Temperatur- oder Drucksensoren) erlaubt.

Modellierung von Cyber-Physischen Systemen (CPS)

Die Modellierung ist ein zentraler Schritt, um CPS zu analysieren, zu entwerfen und zu validieren, bevor sie in der Praxis umgesetzt werden.

  • Ziele: Komplexe Interaktionen zwischen physischer Umgebung und Software simulieren und optimieren.

  • Vorgehen:

    1. Systemanalyse (Komponenten und Interaktionen erfassen)
    2. Modellauswahl (z. B. UML, SysML, AADL)
    3. Systementwurf (detaillierte Modelle und Schnittstellen)
    4. Simulation und Validierung (Abgleich mit realen Anforderungen)

  • Beispiel: UML-Klassendiagramm mit Sensor- und Aktuator-Klassen, die in Beziehung stehen.

  • Anwendungsbereiche:

    • Autonome Fahrzeuge: Echtzeitnavigation mit Sicherheitsanforderungen
    • Smarte Stromnetze: flexible Steuerung von Energieverbrauch und -produktion
    • Robotergestützte Fertigung: modulare Architektur für Skalierbarkeit und Wiederverwendung

  • Codebeispiel: Java-Implementierung eines autonomen Fahrzeugs mit Sensor- und Aktuator-Kopplung für Navigation.

Ausblick:

In der nächsten Lerneinheit lernst du wichtige Technologien und Bibliotheken kennen, die in cyber-physischen Systemen (CPS) eingesetzt werden. Du erfährst, welche Software-Frameworks, Kommunikationsprotokolle und Entwicklungsumgebungen zur Umsetzung typischer CPS-Funktionen genutzt werden und wie sie die Verbindung zwischen Sensorik, Aktorik und Steuerungslogik unterstützen.
