Spanning Tree Protocol (STP) und VLANs

In dieser interaktiven Lerneinheit verstehst du die zentrale Rolle des Spanning Tree Protocols (STP) in VLAN-Umgebungen und lernst, wie es Netzwerkschleifen effektiv verhindert. Du erfährst, wie STP und VLANs zusammenspielen und wie du typische Probleme wie Broadcast-Stürme vermeidest, was dir bei der praktischen Netzwerkadministration hilft. Durch die Kombination von theoretischem Wissen und praktischen Konfigurationsbeispielen bist du in der Lage, stabile und effiziente Netzwerkstrukturen aufzubauen.

Einführung

Mehr Redundanz bringt mehr Sicherheit – das gilt im Netzwerk nur dann, wenn der Datenverkehr kontrolliert fließt. Trotzdem stehen selbst erfahrene IT-Teams immer wieder vor demselben Dilemma:

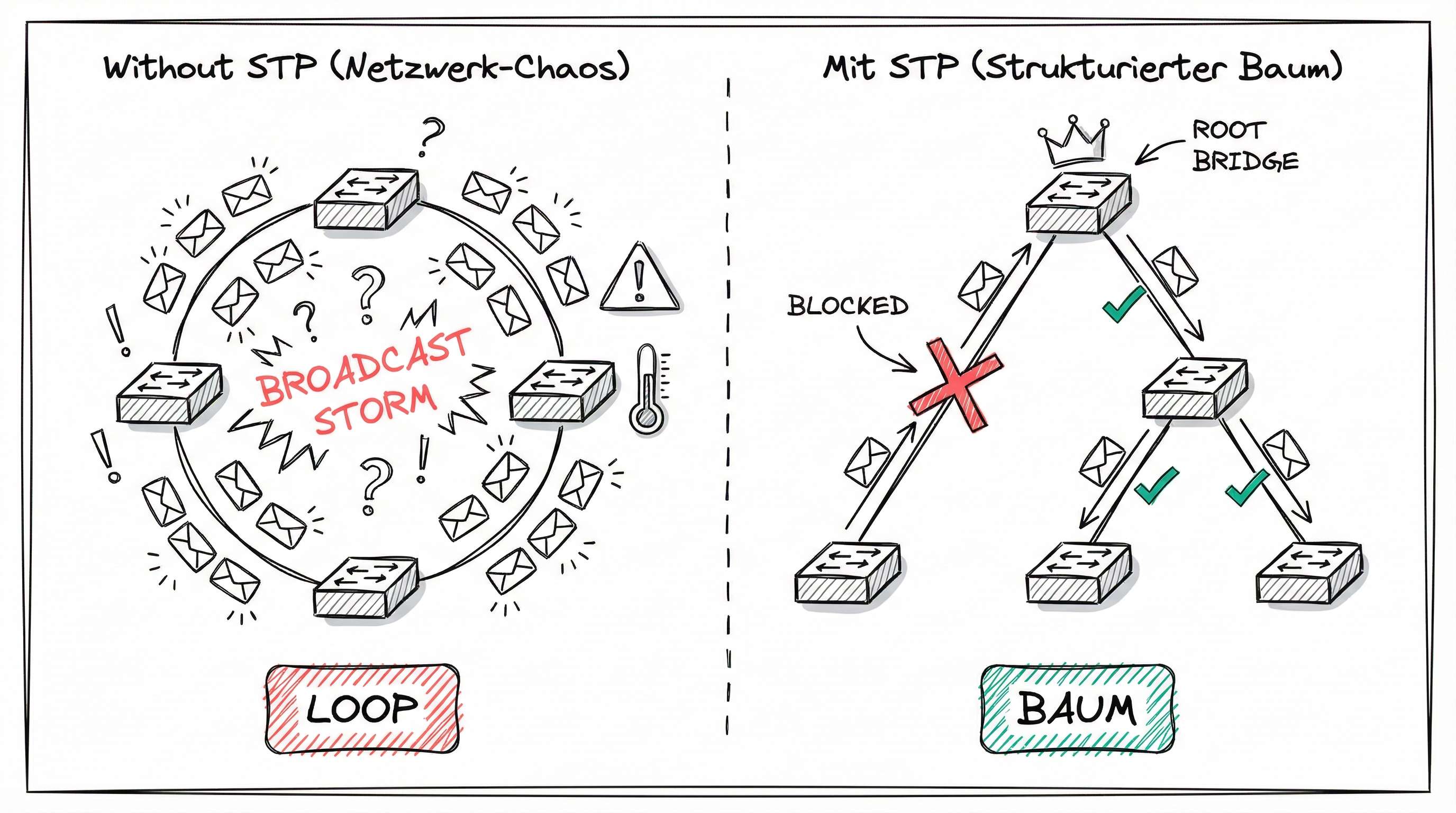

Loop vs. Baum: Ohne STP kreisen Datenpakete endlos im Netzwerk, mit STP entsteht eine schleifenfreie Baumstruktur — Bildrechte: Ausbildung-in-der-IT.de (KI-unterstützt)

Nach einer harmlosen Änderung am Switch ist plötzlich das gesamte Netzwerk nicht mehr erreichbar. Die Ursache bleibt oft verborgen, denn Layer-2-Schleifen entstehen unsichtbar im Hintergrund – und führen im schlimmsten Fall zu einem vollständigen Ausfall.

Gerade in VLAN-basierten Netzen reicht es nicht, nur auf logische Trennung zu setzen. Ohne wirksamen Schutz gegen Loops kann selbst die beste Netzwerkarchitektur versagen. Die entscheidende Komponente, die für Stabilität und Ausfallsicherheit sorgt, ist das Spanning Tree Protocol (STP).

Warum ist STP die wichtigste Versicherung für jedes moderne VLAN-Netzwerk – und wie schützt es dich vor versteckten Risiken und Ausfällen?

Genau diesen Fragen gehen wir jetzt nach.

Lernziele

Nach dieser Lerneinheit kannst du:

1. Die Funktion und den Zweck von STP in VLAN-Netzwerken erklären.

2. Die wichtigsten STP-Varianten (STP, RSTP, PVST+, MSTP) unterscheiden und deren Einsatzgebiete begründen.

3. Typische Optimierungen wie PortFast und BPDU Guard anwenden, um Konvergenz und Sicherheit zu verbessern.

4. Die Interaktion von STP mit VLAN-Trunks und EtherChannel beschreiben und daraus Best Practices ableiten.

Überleitung

Sobald Netzwerke ausfallsicher und flexibel werden sollen, reicht es nicht mehr aus, nur einzelne VLANs einzurichten. Mit redundanten Verbindungen steigt die Gefahr von Schleifen auf Layer 2 – und genau hier kommt das Spanning Tree Protocol (STP) ins Spiel.

Spanning Tree Protocol (STP)

STP sorgt dafür, dass Layer-2-Netzwerke auch bei mehreren Verbindungen zwischen Switches zuverlässig funktionieren, ohne dass es zu sogenannten „Loops“ kommt. Ohne STP können schon einfache Konfigurationsfehler zu massiven Netzwerkausfällen führen. Gerade in Umgebungen mit VLANs ist STP daher eine Grundvoraussetzung für einen stabilen Betrieb.

Warum ist STP für VLANs wichtig?

• Redundanz und Ausfallsicherheit: Mit VLAN-Trunks laufen oft mehrere VLANs über dieselben Leitungen. STP verhindert, dass durch doppelte Wege Schleifen und damit Broadcast-Stürme entstehen.
• Physische und logische Trennung: VLANs trennen den Datenverkehr logisch, die Verkabelung ist aber oft gemeinsam. Nur STP schützt die gesamte Infrastruktur vor Layer-2-Schleifen.
• Netzwerksicherheit: Eine saubere, schleifenfreie Topologie ist Voraussetzung, damit z. B. Inter-VLAN-Routing oder Quality of Service stabil funktionieren.

Wie funktioniert STP?

STP arbeitet in mehreren Schritten, um eine stabile und schleifenfreie Topologie zu gewährleisten:

1. Root Bridge bestimmen: Der Switch mit der niedrigsten Bridge-ID wird als Root Bridge gewählt und bildet das Zentrum des STP-Baums.
2. Root Ports festlegen: Jeder Switch bestimmt, welcher Port den besten Weg (geringste Kosten) zur Root Bridge hat.
3. Designated Ports auswählen: Auf jedem Netzwerksegment wird ein Port zum Designated Port, der die Verbindung zum Rest des Netzes sicherstellt.
4. Blockierende Ports: Alle weiteren, redundanten Ports werden blockiert. Sie nehmen erst dann am Datenverkehr teil, wenn eine aktive Verbindung ausfällt.

STP-Varianten in VLAN-Umgebungen

Je nach Netzwerkausrüstung und Skalierung kommen unterschiedliche STP-Versionen zum Einsatz:

STP (klassisch, IEEE 802.1D)

• Arbeitet netzwerkweit, unabhängig von einzelnen VLANs.
• Relativ langsam bei Änderungen (~30–50 Sekunden Konvergenzzeit).

Rapid Spanning Tree Protocol (RSTP, IEEE 802.1w)

• Deutlich schnellere Konvergenz (~6 Sekunden).
• Empfohlen als moderner Ersatz für klassisches STP.

STP-Varianten in VLAN-Umgebungen

Per-VLAN Spanning Tree Plus (PVST+)

• Cisco-Erweiterung: Jedes VLAN bekommt eine eigene STP-Instanz.
• Lastverteilung möglich (unterschiedliche Root Bridges für verschiedene VLANs).
• Proprietär für Cisco-Umgebungen.

Rapid PVST+

• Beschleunigte Version von PVST+ (basiert auf RSTP).
• Ebenfalls nur auf Cisco-Geräten.

Multiple Spanning Tree Protocol (MSTP, IEEE 802.1s)

• Standardisiert (IEEE): Mehrere VLANs werden zu sogenannten MST-Instanzen gruppiert.
• Spart Ressourcen und vereinfacht das Management großer Netze.
• Ideal für Multi-Vendor-Umgebungen.

STP und Inter-VLAN-Routing

STP regelt ausschließlich die Layer-2-Topologie und greift nicht direkt ins Routing zwischen VLANs (Layer 3) ein. Aber: Nur wenn STP für eine stabile Layer-2-Basis sorgt, kann Inter-VLAN-Routing über Layer-3-Switches oder Router zuverlässig funktionieren.

Praxisempfehlungen für den Einsatz von STP in VLAN-Netzen

• STP aktivieren und Version wählen: Moderne Netze setzen auf RSTP oder MSTP, ältere Konfigurationen ggf. auf klassisches STP.
• Root Bridge bewusst festlegen: Wähle einen leistungsstarken und zentralen Switch als Root Bridge.
• Redundante Pfade planen: Nur wenn die Redundanz sauber konfiguriert ist, schützt STP wirklich vor Ausfällen.
• BPDU Guard nutzen: Schütze Ports, an denen Endgeräte angeschlossen sind, vor unbeabsichtigter STP-Beeinflussung.
• Konsistenz bei MSTP: Name und Revision der MST-Region müssen auf allen beteiligten Switches identisch sein.

Konfigurationsbeispiele

MSTP (Multiple Spanning Tree Protocol)

spanning-tree mode mst
spanning-tree mst configuration
 name MST-Region-1
 revision 1
 instance 1 vlan 10,20,30
spanning-tree mst 1 priority 4096

Wichtig: Name und Revision müssen auf allen Switches übereinstimmen.

PVST+ / Rapid PVST+

spanning-tree mode rapid-pvst
spanning-tree vlan 10 priority 4096
spanning-tree vlan 20 priority 8192

⏳ Lädt Dataview-Inhalt...

STP-Optimierungen für schnellere Konvergenz

Das Spanning Tree Protocol (STP) ist essenziell, um Netzwerkschleifen zu verhindern und die Stabilität in VLAN-basierten Netzwerken zu gewährleisten. Die Konvergenzzeit, also die Zeit bis zum Erreichen eines stabilen Zustands nach einer Topologieänderung, lässt sich gezielt optimieren. Die wichtigsten Maßnahmen sind PortFast, BPDU Guard sowie ergänzende Features wie BackboneFast und LoopGuard.

PortFast

PortFast sorgt dafür, dass Switch-Ports, die direkt mit Endgeräten (wie Workstations oder Servern) verbunden sind, sofort in den Forwarding-Zustand wechseln. Die üblichen Listening- und Learning-Phasen entfallen, wodurch der Netzwerkzugang für Endgeräte unmittelbar bereitsteht. PortFast darf ausschließlich an Edge-Ports und niemals an Verbindungen zu anderen Switches aktiviert werden.

Konfiguration (Beispiel Cisco IOS):

interface FastEthernet0/1
 spanning-tree portfast

BPDU Guard

BPDU Guard schützt das Netzwerk vor Schleifen und Fehlkonfigurationen, indem er Ports mit aktiviertem PortFast sofort deaktiviert (Err-Disabled), wenn auf ihnen Bridge Protocol Data Units (BPDUs) empfangen werden. Dies verhindert, dass versehentlich weitere Switches an einen Edge-Port angeschlossen werden und schützt das Netzwerk vor gefährlichen Loops.

Konfiguration (Beispiel Cisco IOS):

interface FastEthernet0/1
 spanning-tree bpduguard enable

BPDU Guard lässt sich auch global aktivieren.

Ergänzende STP-Features

• BackboneFast: Beschleunigt die Konvergenz nach indirekten Link-Ausfällen, indem auf BPDU-Timeouts verzichtet wird.
• LoopGuard: Verhindert inkonsistente STP-Zustände, indem Ports blockiert werden, falls erwartete BPDUs ausbleiben (empfohlen für Non-Designated Ports).

Interaktion von STP mit VLAN-Trunks und EtherChannel

STP und VLAN-Trunks

STP arbeitet VLAN-basiert: Bei aktivierter PVST+ oder MSTP sendet und empfängt der Switch für jedes VLAN eigene BPDUs über den Trunk. So wird pro VLAN eine individuelle, schleifenfreie Topologie aufgebaut. Das bedeutet, verschiedene VLANs können – auch über die gleichen physischen Leitungen – unterschiedliche aktive Netzwerkpfade besitzen.

STP und EtherChannel

EtherChannel bündelt mehrere physische Verbindungen zu einem logischen Link zwischen zwei Switches. Für STP erscheint dieses Bündel als ein einziger Pfad. Dadurch wird die verfügbare Bandbreite voll ausgenutzt, ohne dass einzelne physische Links vom STP blockiert werden müssen. STP sendet und empfängt BPDUs ausschließlich über den logischen EtherChannel-Port.

Konfiguration (Beispiel Cisco IOS):

interface Port-Channel1
 switchport mode trunk
interface range GigabitEthernet0/1-2
 channel-group 1 mode active

⏳ Lädt Dataview-Inhalt...

Zusammenfassung und Ausblick

Zusammenfassung:

Das Spanning Tree Protocol (STP) ist unverzichtbar für die Stabilität und Sicherheit von VLAN-basierten Netzwerken. Es verhindert Layer-2-Schleifen und damit verbundene Netzwerkausfälle. Die folgenden Punkte fassen die wichtigsten Aspekte und Optimierungen im Umgang mit STP zusammen:

Grundprinzip und Bedeutung von STP

• STP sorgt dafür, dass in Netzwerken mit redundanten Verbindungen keine Schleifen entstehen.
• In VLAN-Umgebungen schützt STP die gesamte physische Infrastruktur – auch wenn VLANs logisch trennen, bleiben die Kabelwege gemeinsam.
• Die Auswahl der passenden STP-Variante (klassisch, Rapid, PVST+, MSTP) hängt von Größe und Komplexität des Netzes sowie den eingesetzten Geräten ab.

STP-Optimierungen für schnelle Konvergenz

• PortFast beschleunigt den Verbindungsaufbau für Endgeräte, indem Ports ohne Verzögerung in den Forwarding-Zustand wechseln.
• BPDU Guard schützt das Netz, indem Ports mit aktiviertem PortFast sofort deaktiviert werden, falls BPDUs empfangen werden – so werden versehentliche Loops vermieden.
• Weitere Mechanismen wie BackboneFast und LoopGuard erhöhen die Zuverlässigkeit und Stabilität bei Link-Ausfällen oder unerwartetem BPDU-Verlust.

Interaktion von STP mit VLAN-Trunks und EtherChannel

• STP ist VLAN-basiert: Für jedes VLAN wird eine eigene, schleifenfreie Topologie berechnet (bei PVST+ und MSTP).
• Über VLAN-Trunks laufen mehrere VLANs über die gleichen Leitungen; STP behandelt jeden Datenpfad separat.
• EtherChannel bündelt mehrere physische Verbindungen zu einem logischen Link, den STP als eine einzige Verbindung behandelt. So wird die Bandbreite optimal genutzt, ohne dass einzelne Leitungen blockiert werden müssen.

Empfehlungen für den Einsatz

• Aktiviere immer eine passende STP-Variante und plane die Root Bridge bewusst.
• Nutze PortFast und BPDU Guard für Edge-Ports, um schnelle Verfügbarkeit und Sicherheit zu kombinieren.
• Plane Redundanzen und sichere kritische Ports zusätzlich mit LoopGuard.
• In großen Netzen empfiehlt sich MSTP für bessere Skalierbarkeit und geringeren Verwaltungsaufwand.

Ausblick:

Im nächsten Schritt vertiefst du, wie sich STP gezielt absichern und gegen typische Bedrohungen im Netzwerk schützen lässt. Dabei lernst du die wichtigsten Best Practices kennen –

Du erhältst praxisnahe Empfehlungen, wie du typische Schwachstellen vermeidest und dein VLAN-Netz auch im Hinblick auf Angriffe und Fehlkonfigurationen zuverlässig absicherst.

---
