Technische Details

In dieser interaktiven Lektion lernst du die technischen Details der DHCP-Kommunikation kennen, insbesondere die Struktur und Bedeutung der verschiedenen Nachrichtenformate und Optionen. Du verstehst, wie DHCP-Nachrichten aufgebaut sind und welche Felder für die Kommunikation zwischen Client und Server verwendet werden - Wissen, das dir bei der Analyse und Fehlersuche in DHCP-Netzwerken hilft.

Einführung

Du startest deinen Laptop, verbindest dich mit dem WLAN – und ohne dein Zutun funktioniert alles: IP-Adresse, Gateway, DNS-Server. Im Hintergrund läuft ein DHCP-Prozess ab, der diese Konfiguration automatisch übernimmt. Für dich als Nutzer wirkt das selbstverständlich, aber aus technischer Sicht passiert dabei in wenigen Sekunden eine ganze Reihe präzise definierter Abläufe.

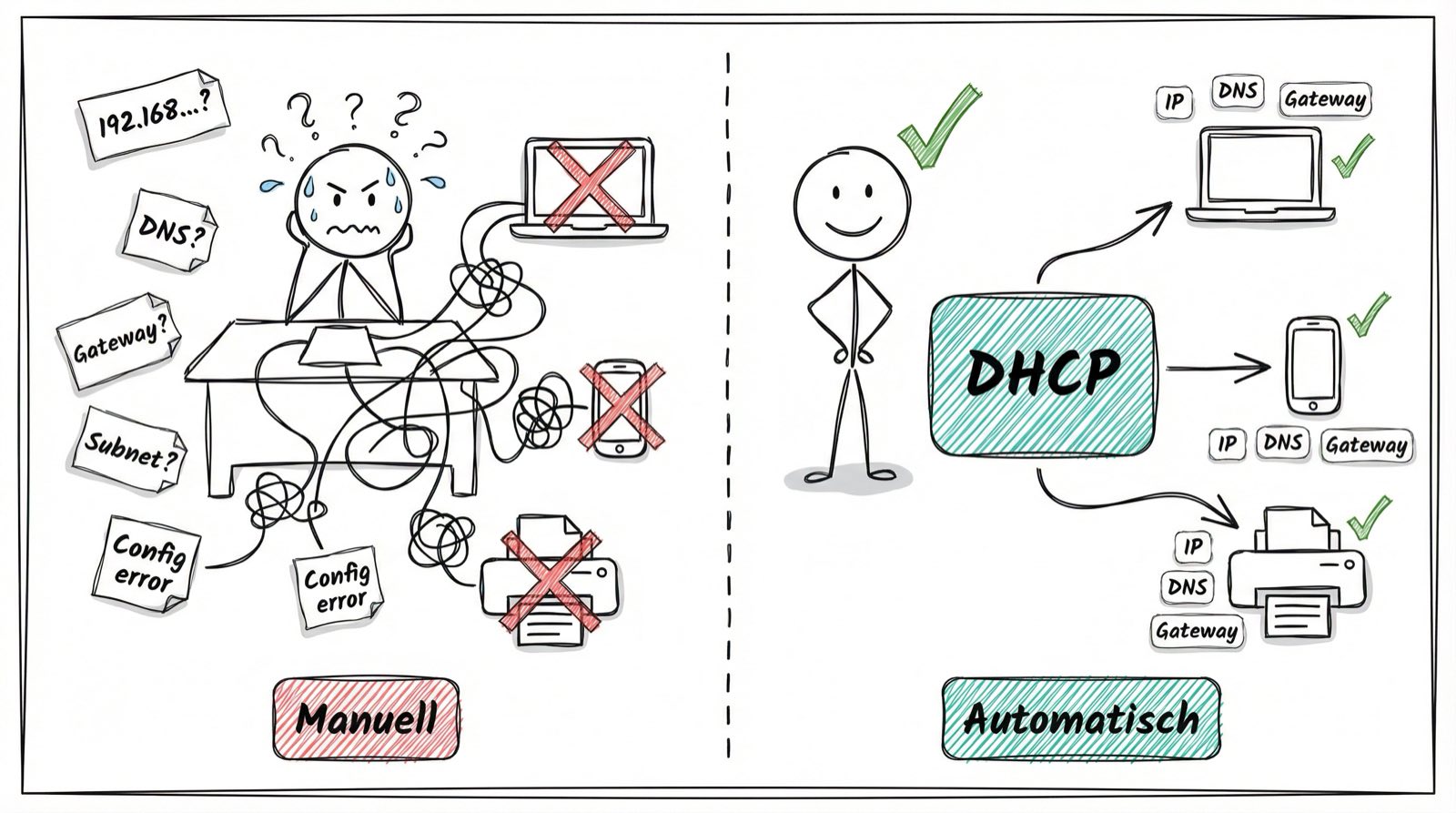

Manuell vs. Automatisch: DHCP übernimmt die Netzwerkkonfiguration — Bildrechte: Ausbildung-in-der-IT.de (KI-unterstützt)

Damit das zuverlässig klappt, muss der DHCP-Server nicht nur erreichbar sein – er muss auch exakt definierte Nachrichtenformate nutzen und korrekt konfiguriert sein. Schon kleinste Fehler bei der Adressvergabe, den Optionen oder den Zeitangaben können dazu führen, dass ganze Geräteflotten nicht mehr ins Netz kommen.

In dieser Einheit steigen wir deshalb zunächst in den technischen Aufbau von DHCP-Nachrichten ein und betrachten im Anschluss die zentralen Konfigurationselemente eines DHCP-Servers, wie sie in echten IT-Umgebungen eingesetzt werden.

Lernziele

Nach dieser Lerneinheit kannst du:

1. Den strukturellen Aufbau eines DHCP-Nachrichtenpakets beschreiben und die Funktion zentraler Felder wie xid, yiaddr oder options erklären.
2. Wichtige DHCP-Optionen gemäß RFC 2132 benennen und deren Bedeutung für die automatische Netzwerkkonfiguration einschätzen.
3. Einen DHCP-Adressbereich (Scope) definieren und die zugehörigen Parameter wie Lease-Zeit, Gateway und DNS-Server korrekt konfigurieren.
4. Eine vollständige DHCP-Serverkonfiguration interpretieren oder erstellen, inklusive praxisrelevanter Optionen für PXE-Boot, Zeitsynchronisation und Namensauflösung.

Überleitung

Damit DHCP korrekt funktioniert, müssen Server und Clients dieselbe Struktur der Nachrichten verstehen. Nur so können IP-Adressen zuverlässig vergeben und Konfigurationsparameter übertragen werden. In diesem Abschnitt lernst du, wie DHCP-Nachrichten aufgebaut sind und welche Informationen in den sogenannten “Optionen” mitgesendet werden.

Aufbau eines DHCP-Nachrichtenpakets

Ein DHCP-Paket ist eine standardisierte Datenstruktur, die über das Netzwerk per UDP verschickt wird (Port 67 für Server, Port 68 für Client). Es enthält verschiedene Felder mit festen Längen und Bedeutungen.

Hier die wichtigsten Felder im Überblick:

Feldname	Größe	Bedeutung
op	1 Byte	Gibt an, ob es sich um eine Anfrage (1) oder eine Antwort (2) handelt.
htype	1 Byte	Typ der Hardware-Adresse (z. B. 1 für Ethernet).
hlen	1 Byte	Länge der Hardware-Adresse (z. B. 6 bei MAC-Adressen).
hops	1 Byte	Anzahl der Relay-Hops; bei direkter Kommunikation meist 0.
xid	4 Byte	Transaktions-ID, vom Client zur Identifikation gesetzt.
secs	2 Byte	Zeit in Sekunden seit Start der DHCP-Anfrage.
flags	2 Byte	Steuerbits, u. a. für Broadcast-Anforderungen.
ciaddr	4 Byte	Vom Client aktuell genutzte IP (falls bekannt).
yiaddr	4 Byte	IP-Adresse, die der Server dem Client anbietet.
siaddr	4 Byte	IP-Adresse eines Bootservers.
giaddr	4 Byte	Adresse des DHCP-Relay-Agents.
chaddr	16 Byte	Physikalische Hardware-Adresse (z. B. MAC).
sname	64 Byte	Optionaler Servername.
file	128 Byte	Pfad zu einer Boot-Datei (optional).
options	variabel	Erweiterbare Liste von Parametern (siehe unten).

Ein DHCP-Paket hat also einen festen “Header” mit Kerninformationen sowie einen variablen Teil mit konfigurierbaren Optionen.

Wichtige DHCP-Optionen

Die DHCP-Optionen sind erweiterbare Parameter, mit denen der Server dem Client weitere Konfigurationsdaten bereitstellt. Diese Informationen gehen über die reine IP-Vergabe hinaus.

Hier eine Auswahl zentraler Optionen:

Option	Name	Funktion
1	Subnetzmaske	Gibt die Netzmaske des IP-Subnetzes an.
3	Router (Gateway)	Adresse des Standard-Gateways für den Client.
6	DNS-Server	Liste der DNS-Server zur Namensauflösung.
51	Lease Time	Gültigkeitsdauer der zugewiesenen IP-Adresse.
53	DHCP-Nachrichtentyp	Gibt den Typ der Nachricht an (z. B. DISCOVER, OFFER, REQUEST).
54	Server Identifier	IP-Adresse des DHCP-Servers.
66	TFTP-Servername	Name oder IP eines TFTP-Servers (für PXE-Bootszenarien).
67	Bootfile-Name	Pfad zur Boot-Datei auf dem TFTP-Server.

Hinweis: Eine vollständige Liste findest du im RFC 2132. Für die meisten Praxisanwendungen reichen jedoch die oben genannten Optionen aus.

Diese Optionen machen DHCP zu einem vielseitigen Werkzeug in Netzwerken – vom einfachen Client-PC bis hin zu komplexen PXE-Boot-Umgebungen.

Was ist ein DHCP Relay Agent?

Ein DHCP Relay Agent ist ein Netzwerkgerät (häufig ein Router), das DHCPDISCOVER-Anfragen von Clients in einem lokalen Subnetz entgegennimmt und diese an einen oder mehrere entfernte DHCP-Server weiterleitet. Dadurch kann ein zentraler DHCP-Server IP-Konfigurationen auch an Clients in anderen Subnetzen vergeben.

Funktionsweise

1. Empfang der DHCP-Anfrage

   • Der Client sendet eine DHCPDISCOVER-Nachricht als Broadcast im eigenen Subnetz.
   • Der Relay Agent im Subnetz fängt diesen Broadcast ab.

2. Weiterleitung ans Ziel

   • Der Relay Agent wandelt die Broadcast-Nachricht in eine Unicast-Nachricht um und sendet sie an den konfigurierten DHCP-Server.
   • Dabei setzt er das Feld giaddr (Gateway IP Address) auf seine eigene IP-Adresse, um das Ursprungs-Subnetz kenntlich zu machen.

3. Antwort des DHCP-Servers

   • Der Server erkennt anhand von giaddr, aus welchem Subnetz die Anfrage stammt.
   • Er sendet die DHCPOFFER-Antwort als Unicast an die giaddr des Relay Agents.

4. Zustellung an den Client

   • Der Relay Agent empfängt die Server-Antwort und leitet sie als Broadcast oder Unicast (je nach Konfiguration) im lokalen Subnetz an den anfragenden Client weiter.

Konfiguration eines Relay Agents (Beispiel)

Die genaue Vorgehensweise variiert je nach Hersteller und Modell. Im Allgemeinen sind jedoch folgende Schritte notwendig:

interface GigabitEthernet0/1
  ip address 192.168.10.1 255.255.255.0
  ip helper-address 10.0.0.5

• interface: Lokale Schnittstelle des Relay Agents
• ip helper-address: IP-Adresse des entfernten DHCP-Servers

Hinweis: ip helper-address kann mehrfach gesetzt werden, um Lastverteilung und Ausfallsicherheit zu erreichen.

Vorteile und Herausforderungen

DHCP Relay Agents ermöglichen den Einsatz eines zentralen DHCP-Servers in verteilten Netzwerken – das bringt Vorteile, erfordert aber auch sorgfältige Planung.

Vorteile von DHCP Relay Agents

Vorteil	Beschreibung
Zentralisierung	Ein zentraler DHCP-Server versorgt mehrere Subnetze und reduziert den Verwaltungsaufwand.
Kosteneinsparung	Es werden weniger DHCP-Server benötigt, was Hardware- und Betriebskosten senkt.
Flexibilität	Ermöglicht DHCP-basiertes Booten (z. B. PXE) auch in weit verteilten Netzwerken.

Herausforderungen und Best Practices

Aspekt	Empfehlung
Sicherheit	Nur autorisierte Relay Agents sollten Anfragen weiterleiten (z. B. via ACLs).
Performance	Relay Agents sollten über genügend Ressourcen verfügen, um Verzögerungen zu vermeiden.
Netzwerkdesign	Die Positionierung der Relay Agents sollte im Netzwerkdesign berücksichtigt werden.

⏳ Lädt Dataview-Inhalt...

Warum ist DHCP-Konfiguration wichtig?

Ein DHCP-Server ist nur dann sinnvoll einsetzbar, wenn er korrekt konfiguriert ist. Die Konfiguration bestimmt, welche IP-Adressen vergeben werden, wie lange sie gültig sind und welche zusätzlichen Netzwerkdienste Clients nutzen können. In diesem Abschnitt erfährst du, wie du die wichtigsten Einstellungen eines DHCP-Servers verstehst und anwenden kannst.

IP-Adressbereich (Scope) festlegen

Ein DHCP-Server arbeitet mit einem sogenannten Scope – einem Adressbereich, aus dem IP-Adressen dynamisch vergeben werden.

Beispiel:

range 192.168.1.10 192.168.1.100;

Damit können bis zu 91 Clients gleichzeitig versorgt werden. Der Bereich darf nicht mit statisch vergebenen Adressen oder wichtigen Geräten (z. B. Router) kollidieren.

Lease-Zeit einstellen

Die Lease-Zeit legt fest, wie lange eine zugewiesene IP-Adresse gültig bleibt, bevor sie erneut angefordert werden muss.

Beispiel:

default-lease-time 86400;  # 24 Stunden

Kurze Lease-Zeit:

• Vorteilhaft in Umgebungen mit vielen wechselnden Geräten (z. B. öffentliche WLANs).

Lange Lease-Zeit:

• Geeignet für stabile, wenig wechselhafte Netzwerke (z. B. Büroinfrastruktur).

DNS-Server über DHCP zuweisen

Über die Option domain-name-servers teilt der DHCP-Server den Clients mit, welche DNS-Server sie für Namensauflösungen nutzen sollen.

Beispiel:

option domain-name-servers 8.8.8.8, 8.8.4.4;

Diese Angabe ist wichtig, damit der Client Webseiten und Dienste über Namen (z. B. example.com) erreichen kann.

Gateway (Router) konfigurieren

Mit der Option routers wird dem Client die Adresse des Standard-Gateways mitgeteilt – also der Router, über den er andere Netzwerke (z. B. das Internet) erreicht.

Beispiel:

option routers 192.168.1.1;

Weitere Konfigurationsoptionen nutzen

Neben IP, Gateway und DNS kannst du noch weitere Optionen setzen, die bestimmte Client-Funktionen unterstützen:

Option	Beschreibung
subnet-mask	Gibt das Subnetz an (z. B. 255.255.255.0).
ntp-servers	Zeitsynchronisierung z. B. über pool.ntp.org.
netbios-name-servers (WINS)	Für ältere Windows-Netze.
bootfile-name	Pfad zu einer Boot-Datei bei PXE-Umgebungen.
smtp/pop3-servers	E-Mail-Server für interne Anwendungen.

Beispielkonfiguration eines ISC DHCP-Servers

subnet 192.168.1.0 netmask 255.255.255.0 {
  range 192.168.1.10 192.168.1.100;
  option routers 192.168.1.1;
  option subnet-mask 255.255.255.0;
  option domain-name-servers 8.8.8.8, 8.8.4.4;
  default-lease-time 86400;
  max-lease-time 172800;
}

Diese Konfiguration vergibt IP-Adressen aus einem definierten Pool, weist Gateway und DNS-Server zu und setzt sinnvolle Lease-Zeiten für ein Büro-Netzwerk.

⏳ Lädt Dataview-Inhalt...

Zusammenfassung und Ausblick

Zusammenfassung:

In dieser Lerneinheit hast du zwei zentrale Bereiche des DHCP-Protokolls kennengelernt:

1. Nachrichtenformat und Optionen (RFC 2131/2132)

• Ein DHCP-Paket besteht aus einem festen Aufbau mit Feldern wie op, xid, chaddr oder yiaddr, über die Clients und Server Informationen austauschen.
• Der variable Optionsbereich erlaubt es, weitere Netzwerkparameter wie Subnetzmaske, Gateway, DNS-Server, Lease-Zeit oder Boot-Dateien zu übermitteln.
• Wichtige DHCP-Optionen wie 3 (Gateway), 6 (DNS), 51 (Lease Time), 53 (Nachrichtentyp) oder 66/67 (PXE-Boot) ermöglichen eine vollständige Client-Konfiguration über das Protokoll.

2. DHCP-Konfigurationselemente auf Serverseite

• Die DHCP-Serverkonfiguration basiert auf der Definition eines Adressbereichs (Scopes), aus dem Clients IP-Adressen erhalten.
• Mit Lease-Zeiten steuerst du, wie dynamisch oder stabil dein IP-Management funktioniert.
• Durch Optionen wie option routers oder option domain-name-servers versorgst du Clients mit wichtigen Routing- und Namensauflösungsdaten.
• Weitere konfigurierbare Elemente sind Zeitserver (NTP), Mailserver, WINS oder PXE-Boot-Dateien – oft nötig in komplexeren Netzen.
• Beispielkonfigurationen (z. B. im ISC-DHCP-Format) zeigen dir, wie diese Parameter praktisch umgesetzt werden.

Ausblick:

In der nächsten Einheit wirst du lernen, wie du eine funktionierende DHCP-Konfiguration selbst umsetzt, Tests durchführst und häufige Fehlerquellen erkennst. So setzt du das Gelernte gezielt im beruflichen Alltag ein.

---
