Topologien und Architekturen
In dieser interaktiven Lerneinheit vergleichst du die beiden wichtigsten VPN-Topologien: Hub-and-Spoke und Mesh-Netzwerke. Du lernst die spezifischen Vor- und Nachteile beider Architekturen kennen und erfährst, für welche Einsatzszenarien sie sich besonders eignen. Anhand praktischer Beispiele verstehst du, wie du die richtige Topologie für konkrete Anforderungen auswählst und umsetzt.
Einführung

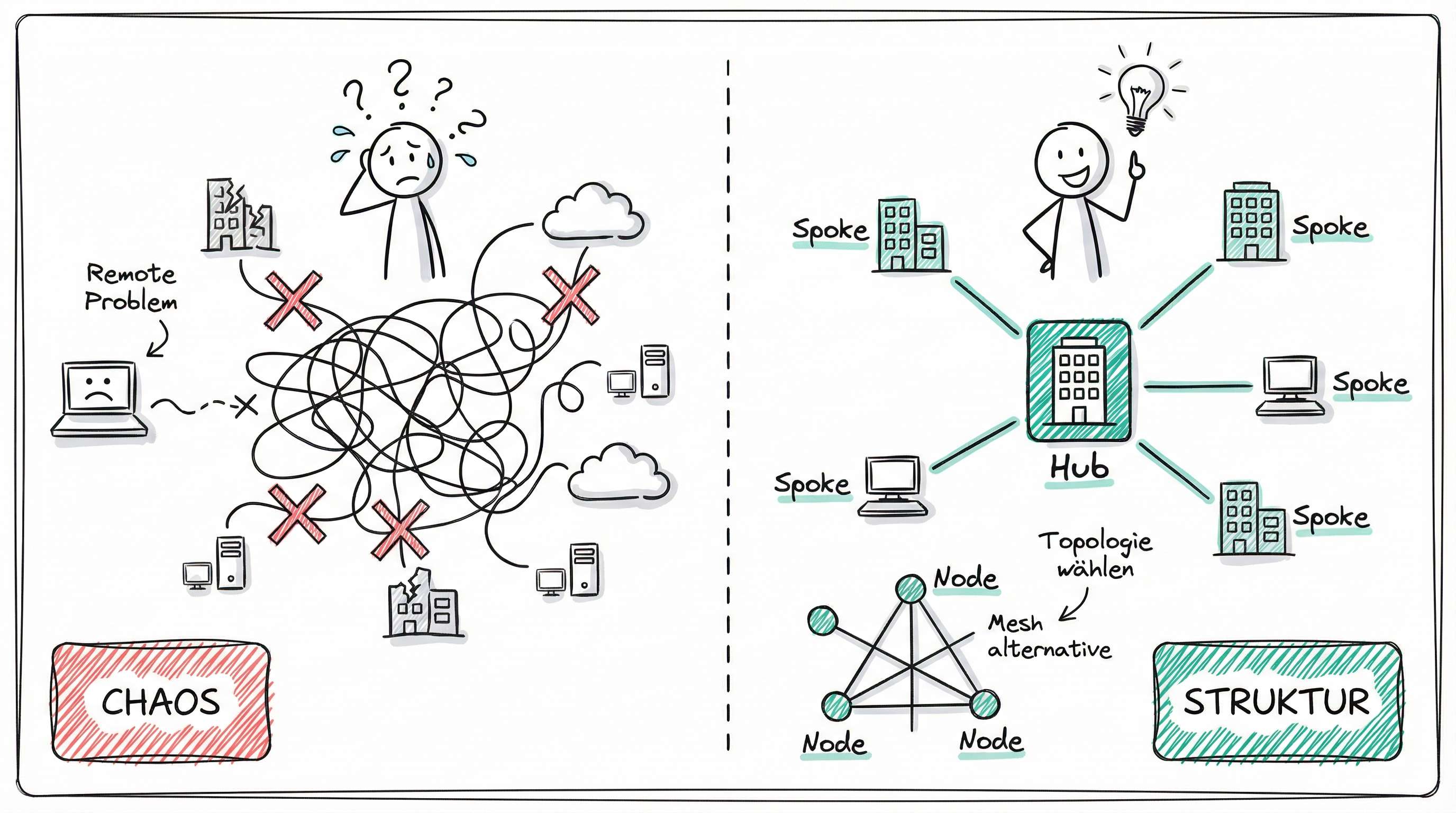

Montagmorgen, 8:45 Uhr: Die ersten Mitarbeitenden wählen sich aus dem Homeoffice ins Firmennetzwerk ein, parallel startet das Vertriebsteam in einer Außenstelle eine große Online-Präsentation. Plötzlich stockt der Zugriff auf zentrale Datenbanken – einzelne Abteilungen sind zeitweise komplett vom Firmennetz abgekoppelt. Die IT steht vor der Frage:
Liegt es an der Architektur, der gewählten Topologie oder an fehlender Redundanz?
Diese Situation zeigt, wie entscheidend die Auswahl und der Aufbau der Netzwerk-Topologie und Architektur für die Stabilität und Zuverlässigkeit eines VPNs sind. Im nächsten Abschnitt erfährst du, welche Varianten es gibt und worauf es bei der Planung ankommt.
Lernziele
Nach dieser Lerneinheit kannst du:
- Die Unterschiede zwischen Hub-and-Spoke- und Mesh-Topologien erklären und deren Vor- und Nachteile bewerten.
- Trusted VPNs und Secure VPNs anhand ihrer Sicherheitsprinzipien und Einsatzgebiete unterscheiden.
- Die Bedeutung von Skalierbarkeit und Hochverfügbarkeit im Kontext von VPN-Infrastrukturen erläutern und geeignete Maßnahmen dafür benennen.
- Für typische Anwendungsfälle die passende Netzwerktopologie und VPN-Lösung auswählen und deine Entscheidung fachlich begründen.
Überleitung
Eine Topologie beschreibt die grundlegende Struktur oder das Verbindungsmodell eines Netzwerks. Sie legt fest, wie die einzelnen Knoten (Geräte, Standorte) miteinander verbunden sind und wie der Datenverkehr zwischen ihnen fließt.
Mit der Wahl der richtigen Topologie bestimmst du, wie effizient, zuverlässig und skalierbar ein Netzwerk arbeitet.
Zwei zentrale Modelle sind die Hub-and-Spoke-Topologie und die Mesh-Topologie.

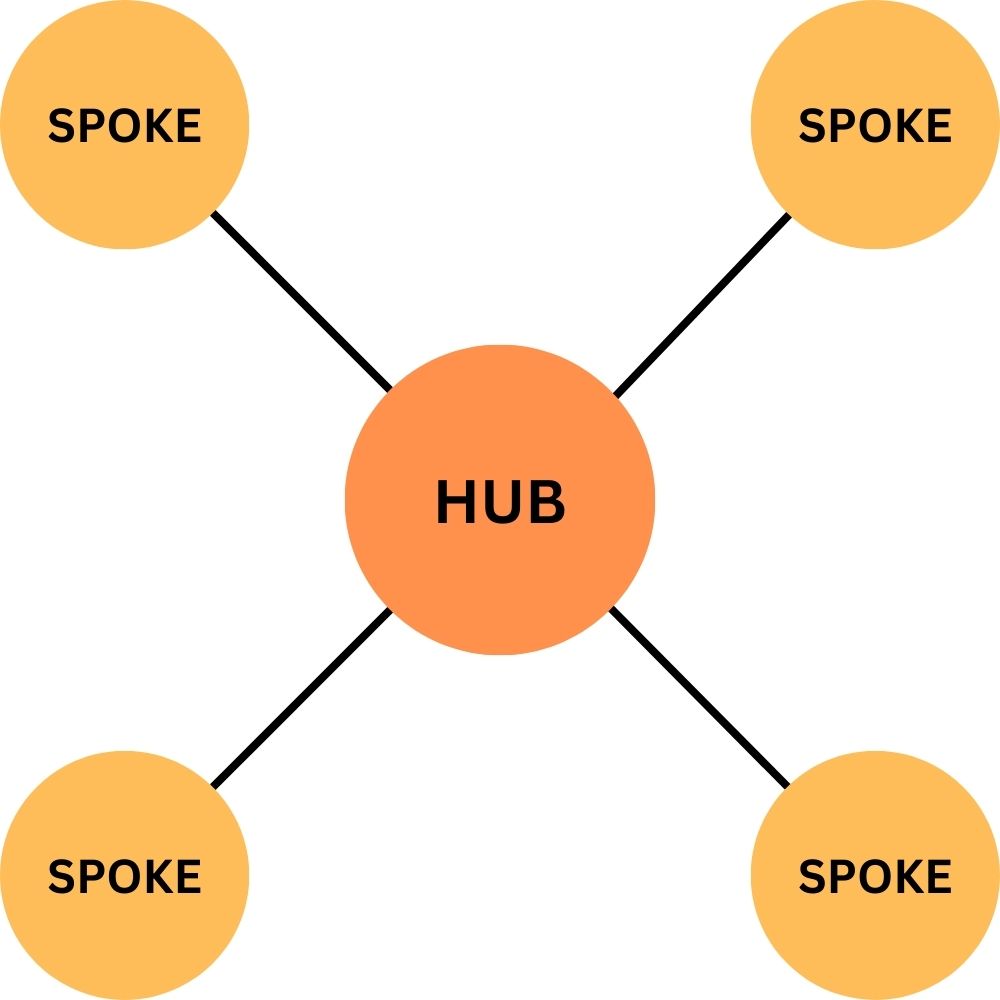

Hub-and-Spoke-Topologie
Bei der Hub-and-Spoke-Topologie sind alle Endpunkte, die sogenannten Spokes, über einen zentralen Knotenpunkt – den Hub – miteinander verbunden. Der Hub steuert und vermittelt den gesamten Datenverkehr zwischen den Spokes. Praxisbezug: Dieses Modell findest du zum Beispiel oft in Unternehmensnetzwerken, bei denen mehrere Außenstellen über einen zentralen Standort kommunizieren.
Hub-and-Spoke-Topologie
| Vorteile | Nachteile |
|---|---|
| Einfache Struktur und Verwaltung: Der zentrale Knotenpunkt macht das Netzwerk übersichtlich. Änderungen und Wartungen lassen sich zentral steuern. | Einzelner Ausfallpunkt: Fällt der Hub aus, verlieren alle Spokes die Verbindung. |
| Kosteneffizienz: Nur Verbindungen zwischen Hub und Endpunkten nötig – das senkt Infrastrukturkosten, besonders in großen WANs. | Begrenzte Skalierbarkeit: Der Hub kann bei hohem Datenaufkommen schnell zum Engpass werden. |
| Zentrale Sicherheitskontrolle: Sicherheitsrichtlinien und Zugriffsrechte können zentral über den Hub verwaltet werden. |
Mesh-Topologie
In der Mesh-Topologie sind die Knotenpunkte direkt miteinander verbunden. Man unterscheidet zwischen vollständigem Mesh (Full-Mesh) und teilweisem Mesh (Partial-Mesh).

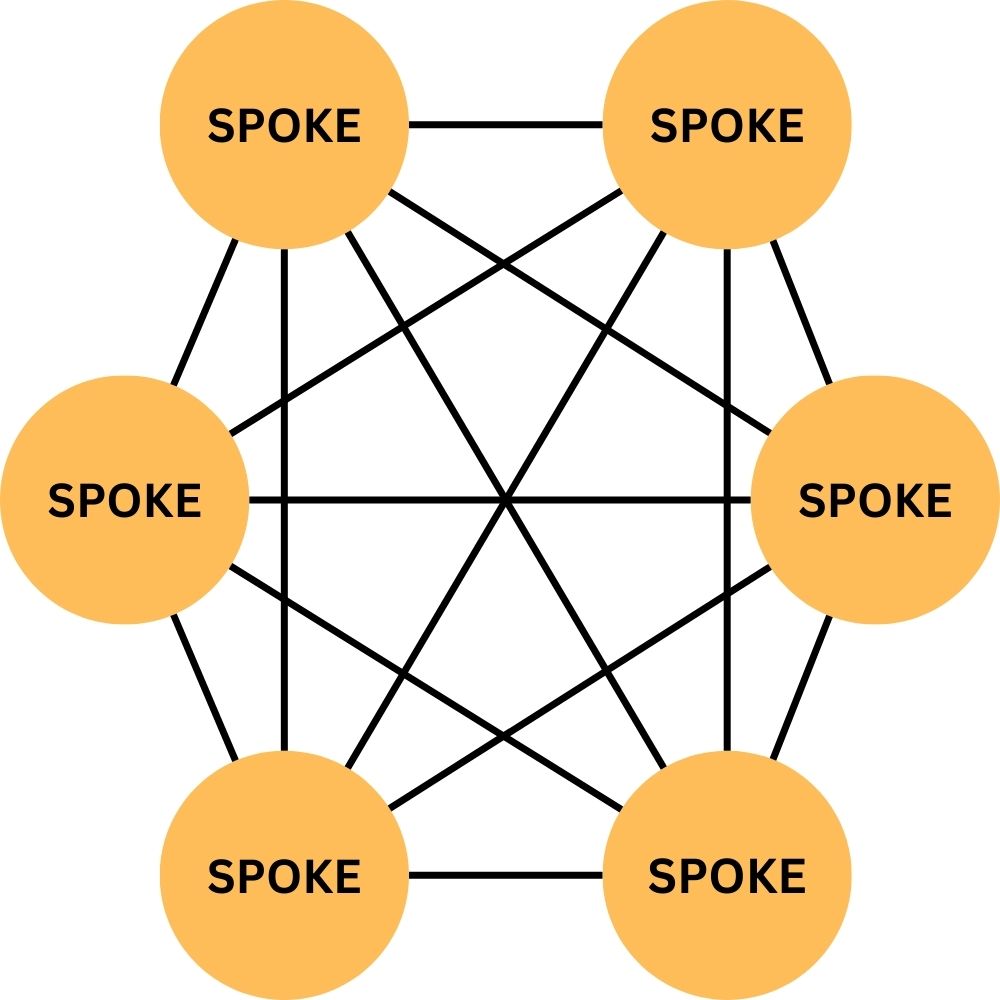

Vollständiges Mesh (Full-Mesh)
Hier ist jeder Knotenpunkt direkt mit jedem anderen verbunden.
Mesh-Topologie
| Vorteile | Nachteile |
|---|---|
| Hohe Ausfallsicherheit: Fällt eine Verbindung aus, stehen alternative Routen zur Verfügung. Das erhöht die Netzwerkstabilität. | Hoher Verkabelungsaufwand: Mit jedem weiteren Knoten steigt die Anzahl der Verbindungen exponentiell. |
| Optimale Pfadwahl: Datenpakete können dynamisch den effizientesten Weg wählen – das reduziert Verzögerungen (Latenz). | Komplexe Verwaltung: Planung, Konfiguration und Wartung werden mit wachsender Netzgröße aufwendiger. |

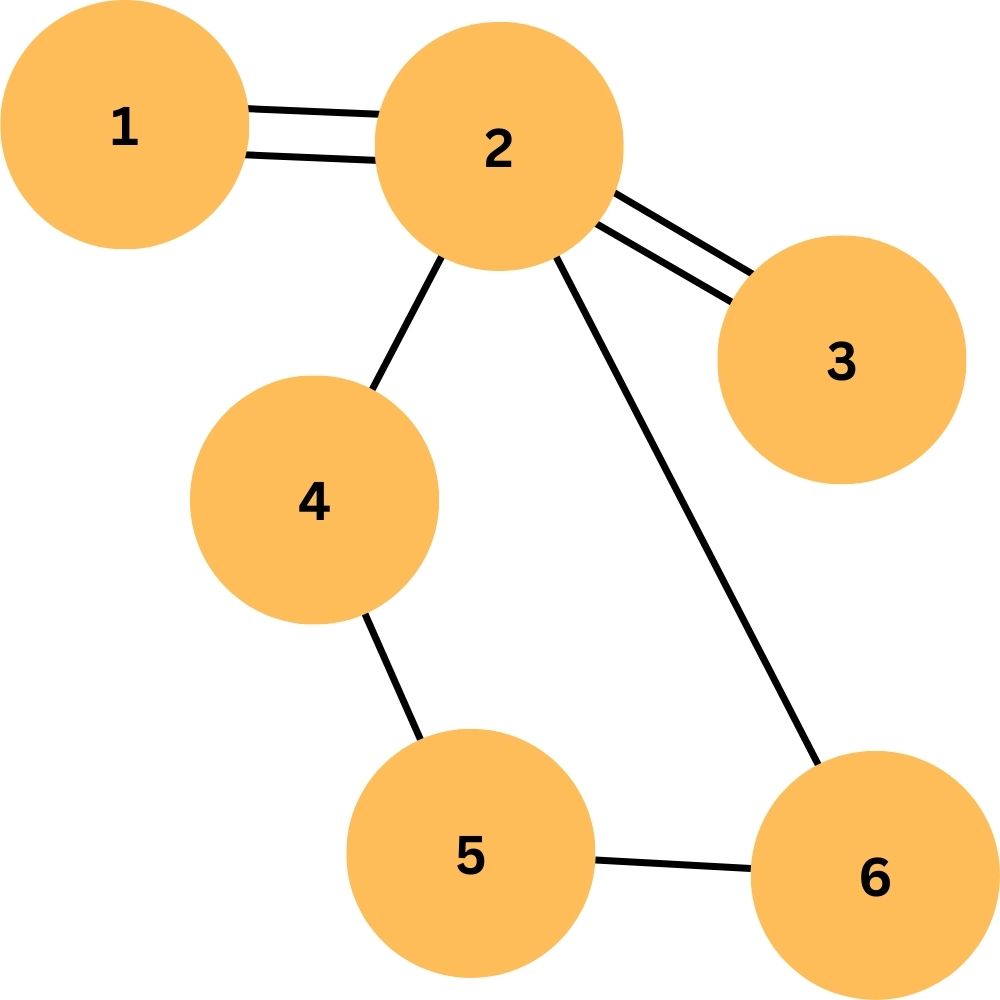

Teilweises Mesh (Partial-Mesh)
Nur ausgewählte Knotenpunkte sind direkt miteinander verbunden, andere nutzen Zwischenstationen.
| Vorteile | Nachteile |
|---|---|
| Kompromiss zwischen Kosten und Redundanz: Spart Verbindungen ein, ohne auf Redundanz zu verzichten. | Erhöhte Latenz: Daten können Umwege nehmen, was die Übertragungszeit steigert. |
| Flexibilität: Neue Standorte lassen sich leichter integrieren, da nicht jeder Knoten mit allen anderen verbunden sein muss. | Planungskomplexität: Die Auswahl optimaler Routen und Verbindungen erfordert höheren Planungsaufwand. |
Auswahl der passenden Topologie
Die Entscheidung für eine Topologie richtet sich nach verschiedenen Kriterien:
| Kriterium | Hub-and-Spoke | Mesh |
|---|---|---|
| Skalierbarkeit | Begrenzte Skalierbarkeit | Sehr gut skalierbar |
| Kosten | Geringere Infrastrukturkosten | Höhere Investitionskosten |
| Ausfallsicherheit | Niedrig (zentraler Ausfall) | Hoch (Redundanz, alternative Wege) |
| Verwaltung | Einfach | Anspruchsvoll |
| Sicherheitskontrolle | Zentralisiert | Dezentral |
Praxisbezug: In vielen Unternehmen werden hybride Ansätze genutzt, zum Beispiel ein Mesh innerhalb eines Standorts und Hub-and-Spoke für die Anbindung externer Niederlassungen.
Hybride Topologien
In der Praxis werden oft hybride Netzwerk-Topologien verwendet. Zum Beispiel nutzt ein Unternehmen innerhalb eines Rechenzentrums eine Mesh-Struktur, während die Anbindung der Außenstellen über einen Hub-and-Spoke-Ansatz erfolgt. So kombinierst du die Vorteile beider Modelle und kannst individuelle Anforderungen besser abdecken.
Überleitung
Nicht jedes VPN arbeitet nach dem gleichen Sicherheitsprinzip. Es gibt unterschiedliche Ansätze, wie Daten geschützt und Netzwerke verbunden werden. Vor allem die Frage, ob man dem Netzbetreiber vertraut oder auf technische Absicherung setzt, unterscheidet sogenannte Trusted VPNs von Secure VPNs. Im zweiten Schritt lernst du, wie VPNs auch bei steigendem Bedarf und bei Ausfällen zuverlässig und effizient bleiben.
Trusted VPNs
Trusted VPNs basieren auf dem Vertrauen in die zugrunde liegende Netzwerk-Infrastruktur. Das bedeutet: Das Netzwerk selbst gilt als sicher, und die Sicherheitsmaßnahmen werden durch den Betreiber bereitgestellt.
Ein zentrales Beispiel ist das MPLS VPN (Multiprotocol Label Switching VPN), das viele große Telekommunikationsanbieter nutzen. MPLS-VPNs verwenden ein isoliertes Kernnetz, das nicht über das öffentliche Internet läuft. Die Trennung des Datenverkehrs erfolgt über sogenannte VRF-Instanzen (Virtual Routing and Forwarding). Labels sorgen dafür, dass Datenpakete im MPLS-Netz besonders schnell und gezielt weitergeleitet werden.
2. Secure VPNs
Secure VPNs verlassen sich nicht auf ein vertrauenswürdiges Netz, sondern setzen auf technische Sicherheitsmechanismen wie Verschlüsselung und Authentifizierung. Die Verantwortung für die Sicherheit liegt beim VPN-Protokoll und nicht beim Netzbetreiber.
Ein bekanntes Beispiel ist IPsec (Internet Protocol Security). IPsec arbeitet auf der Vermittlungsschicht (OSI Layer 3) und schützt den Datenverkehr über unsichere Netzwerke durch Verschlüsselung und Authentifizierung.
Ein weiteres Beispiel ist das SSL/TLS VPN (Secure Sockets Layer/Transport Layer Security VPN), das auf der Anwendungsschicht (OSI Layer 7) arbeitet. Hier erfolgt der sichere Zugriff oft über den Webbrowser. Die Übertragung der Daten wird durch TLS verschlüsselt.
Vergleich: Trusted vs. Secure VPNs
| Kriterium | Trusted VPNs | Secure VPNs |
|---|---|---|
| Vertrauensmodell | Vertrauen in das Netzwerk und den Anbieter | Vertrauen in Verschlüsselung und Authentifizierung |
| Implementierung | Auf Netzwerkebene durch den Dienstanbieter (z. B. MPLS mit VRF) | Auf Netzwerk- (z. B. IPsec) oder Anwendungsebene (z. B. SSL/TLS VPN) |
| Sicherheitsumfang | Sicherheit im abgeschotteten Netz | Ende-zu-Ende-Schutz, unabhängig vom Netz |
| Anwendungsbereich | Unternehmensnetze mit bekannten Teilnehmern | Offene, unsichere Netze wie das Internet |
Fazit und Praxisbezug
Die Wahl zwischen Trusted und Secure VPN hängt davon ab, wie viel Vertrauen du in den Netzbetreiber setzt und wie hoch deine Anforderungen an Datenschutz und Flexibilität sind. Trusted VPNs bieten sich an, wenn du mit festen Partnern und gesicherten Netzen arbeitest. Secure VPNs sind immer dann gefragt, wenn du sensible Daten über das Internet transportierst oder keine Kontrolle über die Netzstruktur hast.
Skalierbarkeit von VPNs
Die Skalierbarkeit eines VPN beschreibt, wie gut sich das System an wachsende Nutzerzahlen, Standorte oder steigenden Datendurchsatz anpassen kann, ohne dass Performance oder Sicherheit leiden.
- Vertikale Skalierung: Erweitere die Kapazität eines einzelnen VPN-Gateways (z. B. durch mehr CPU oder RAM).
- Horizontale Skalierung: Füge mehrere VPN-Gateways hinzu, um Lasten zu verteilen und Ausfallsicherheit zu erhöhen. Ein Load Balancer verteilt die Verbindungen automatisch auf die verfügbaren Gateways.
Beispiel: Startest du mit einem einzelnen Gateway und wächst dein Unternehmen, kannst du schrittweise weitere Gateways ergänzen. Mit einem Load Balancer stellst du sicher, dass kein einzelner Knoten überlastet wird.
Hochverfügbarkeit von VPNs
Hochverfügbarkeit garantiert, dass das VPN auch bei Ausfällen (z. B. durch Hardwaredefekte) weiter funktioniert.
- Redundanz: Richte mehrere VPN-Gateways ein. Fällt eines aus, übernimmt das andere.
- Failover-Systeme: Diese Mechanismen erkennen Ausfälle und schalten automatisch um.
- Health Checks: Tools wie regelmäßige ICMP-Pings prüfen ständig die Erreichbarkeit der Gateways und lösen das Failover aus, wenn nötig.
Beispiel: Ein internationales Unternehmen kann an jedem Standort mindestens zwei VPN-Gateways betreiben. Durch Health Checks und automatische Umschaltung bleibt die Verbindung stabil, auch wenn ein Gateway ausfällt.
Praktische Umsetzung
Für eine skalierbare und hochverfügbare VPN-Infrastruktur beachtest du:
- Planung: Schätze zukünftige Nutzerzahlen und Bandbreiten ab.
- Technologieauswahl: Wähle Systeme, die Redundanz und Lastverteilung unterstützen.
- Architektur: Plane die Verteilung der Gateways und den Einsatz von Load Balancern und Monitoring.
Wichtig: Vor dem Live-Einsatz solltest du alle Failover- und Skalierungsmechanismen testen, damit im Ernstfall keine Unterbrechung entsteht.
Zusammenfassung
Zusammenfassung:
Netzwerk-Topologien (Hub-and-Spoke & Mesh)
- Topologie bezeichnet die Grundstruktur eines Netzwerks und bestimmt, wie Geräte miteinander verbunden sind und wie Daten fließen.
- Hub-and-Spoke-Topologie: Alle Endpunkte (Spokes) sind über einen zentralen Knoten (Hub) verbunden. Diese Struktur ist einfach zu verwalten, kosteneffizient, bietet aber nur begrenzte Ausfallsicherheit, da der Hub ein einzelner Ausfallpunkt bleibt.
- Mesh-Topologie: Knotenpunkte sind direkt miteinander verbunden. Im vollständigen Mesh ist jede Verbindung doppelt vorhanden, was eine hohe Ausfallsicherheit ermöglicht. Im teilweisen Mesh werden nur wichtige Verbindungen umgesetzt – das spart Kosten, macht das Routing aber komplexer.
- Hybride Ansätze kombinieren die Vorteile beider Modelle, z. B. Mesh innerhalb eines Standorts und Hub-and-Spoke für die Anbindung weiterer Niederlassungen.
Trusted vs. Secure VPNs
- Trusted VPNs (z. B. MPLS-VPNs) basieren auf dem Vertrauen in die Netzwerk-Infrastruktur des Anbieters. Die Sicherheit wird durch den Betreiber gewährleistet, meist in geschlossenen Unternehmensnetzen.
- Secure VPNs (z. B. IPsec, SSL/TLS VPNs) setzen auf technische Maßnahmen wie Verschlüsselung und Authentifizierung. Die Verbindung bleibt auch über unsichere Netze wie das Internet geschützt – die Verantwortung für die Sicherheit liegt beim VPN-Protokoll.
- Die Auswahl des passenden VPN-Typs richtet sich nach dem Vertrauensverhältnis zum Netzbetreiber und dem benötigten Schutzniveau der übertragenen Daten.
Skalierbarkeit und Hochverfügbarkeit von VPNs
- Skalierbarkeit: Ein VPN-System muss mit steigender Nutzerzahl und wachsendem Datenverkehr wachsen können, ohne an Leistung zu verlieren. Das gelingt durch vertikale (mehr Leistung pro Gateway) und horizontale (mehr Gateways, Lastverteilung) Skalierung.
- Hochverfügbarkeit: Redundante Gateways, automatische Umschaltung (Failover) und Health Checks sorgen dafür, dass das VPN auch bei Hardwareausfällen verfügbar bleibt.
Kernbotschaft:
Eine durchdachte Netzwerktopologie sowie die Wahl des richtigen VPN-Konzepts bilden das Fundament für sichere, zuverlässige und zukunftsfähige Netzwerke – unabhängig davon, wie groß dein Unternehmen ist oder wie viele Standorte du verbindest.
Ausblick:
Im nächsten Schritt beschäftigst du dich mit der praktischen Seite von VPNs:
Du lernst, wie du verschiedene VPN-Typen konfigurierst und Fehlerquellen vermeidest. Außerdem erfährst du, welche Tools und Methoden das Management großer, verteilter VPN-Infrastrukturen vereinfachen und wie du den
