Tunneling und Encapsulation

In dieser Lerneinheit verstehst du die Grundprinzipien des Tunnelings und der Encapsulation als zentrale VPN-Technologien. Du lernst, wie Netzwerkpakete sicher durch öffentliche Netze transportiert werden und wie verschiedene Protokolle dabei zusammenspielen. Diese Kenntnisse sind essentiell für die spätere Einrichtung und Fehlersuche bei VPN-Verbindungen im Unternehmensumfeld.

Einführung

Jede Sekunde bewegen sich weltweit Millionen von Datenpaketen über das offene Internet – von Banküberweisungen bis zu sensiblen Geschäftsdokumenten. Die Herausforderung: Auf dem Weg zum Ziel können diese Pakete abgefangen, verändert oder ausgespäht werden. Besonders in Zeiten von Homeoffice, mobilen Arbeitsplätzen und internationalen Teams ist der Schutz dieser Daten wichtiger denn je.

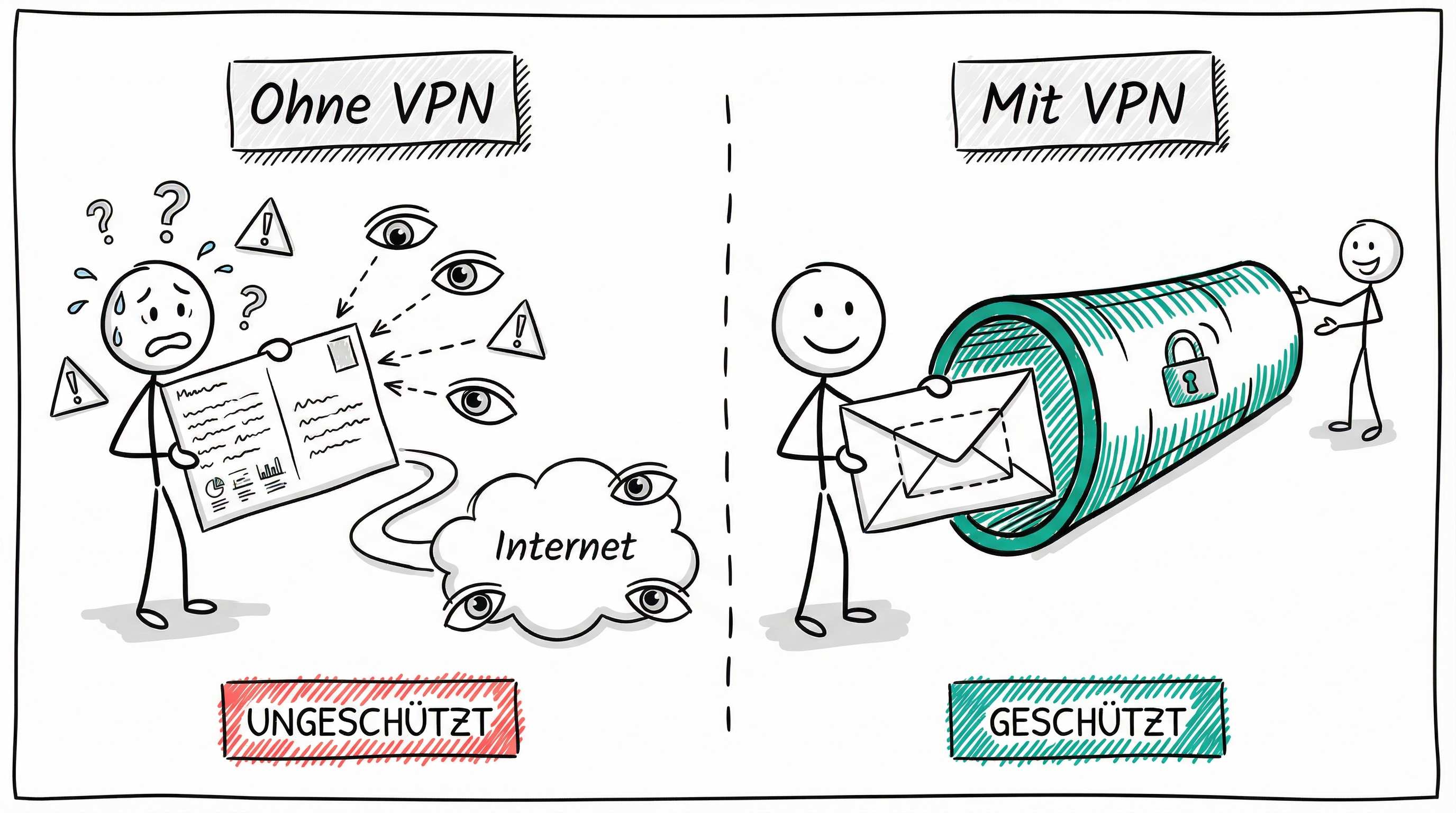

VPN-Tunneling und Encapsulation: Links ungeschützte Datenübertragung, rechts sichere Übertragung durch einen verschlüsselten VPN-Tunnel — Bildrechte: Ausbildung-in-der-IT.de (KI-unterstützt)

VPNs bieten dafür eine entscheidende Lösung. Doch die Sicherheit entsteht nicht einfach durch einen “virtuellen Tunnel”, sondern durch gezielte technische Maßnahmen: Beim Tunneling und der Encapsulation werden deine Daten so verpackt und geschützt, dass sie selbst über unsichere Netzwerke hinweg sicher ihr Ziel erreichen. Wie genau das funktioniert und worauf es dabei technisch ankommt, erfährst du jetzt.

Lernziele

Nach dieser Lerneinheit kannst du:

• erklären, wie Tunneling und Encapsulation in VPNs funktionieren und welchen Zweck sie erfüllen,
• die wichtigsten VPN-Tunneling-Protokolle vergleichen und ihre jeweiligen Stärken und Schwächen beurteilen,
• die Ursachen und Auswirkungen von Overhead bei VPN-Verbindungen analysieren,
• Strategien zur Optimierung der Performance und Effizienz von VPNs benennen und anwenden.

Überleitung

Nachdem du die Einsatzszenarien von VPNs kennengelernt hast, gehen wir nun einen Schritt tiefer und schauen uns an, wie die sichere Datenübertragung technisch funktioniert. Im Zentrum steht dabei das sogenannte Tunneling – eine Technik, die VPNs erst möglich macht.

Tunneling in VPNs

Ein VPN-Tunnel stellt eine sichere Verbindung zwischen deinem Gerät und einem entfernten VPN-Server her. Dabei werden deine Daten in verschlüsselten Paketen eingekapselt, über das öffentliche Internet übertragen und am Ziel wieder entschlüsselt. Der komplette Ablauf gliedert sich in mehreren Schritten.

Wie funktioniert Tunneling konkret?

1. Verbindungsinitiierung
2. Aufbau eines sicheren Kanals
3. Verschlüsselung & Verkapselung
4. Übertragung
5. Entschlüsselung & Entkapselung
6. Fortlaufende Datenübertragung
7. Beendigung

Ablauf im Detail

1. Verbindungsinitiierung

• Der VPN-Client auf deinem Gerät sendet eine Verbindungsanfrage an den VPN-Server.
• Der Server bestätigt den Empfang und stimmt dem Tunnelaufbau zu.

2. Aufbau eines sicheren Kanals

• Beide Seiten verhandeln Verschlüsselungs- und Authentifizierungsalgorithmen.
• Ein initialer Schlüssel-Handshake (z. B. Diffie-Hellman) erzeugt einen gemeinsamen Geheimschlüssel.

Ablauf im Detail

3. Verschlüsselung & Verkapselung

• Deine Originaldaten (z. B. eine HTTP-Anfrage) werden mit dem Sitzungsschlüssel verschlüsselt.
• Die verschlüsselten Daten werden in ein neues VPN-Paket eingekapselt (Encapsulation), das auch Header und Integritätsinformationen enthält.

4. Übertragung

• Das äußere VPN-Paket wird über das öffentliche Internet zum VPN-Server geschickt.
• Zwischenstationen (Router, Firewalls, NAT) leiten das Paket weiter, ohne den Inhalt entschlüsseln zu können.

Ablauf im Detail

5. Entschlüsselung & Entkapselung

• Am VPN-Server wird das äußere Paket entfernt (Decapsulation).
• Der Server entschlüsselt die Nutzdaten und prüft ihre Integrität.
• Die Originaldaten werden wiederhergestellt und ins interne Netz weitergeleitet.

6. Fortlaufende Datenübertragung

• Nach erfolgreicher Erstübertragung bleibt der Tunnel offen.
• Weitere Datenpakete durchlaufen identisch die Schritte 3 bis 5, bis die Sitzung endet.

7. Beendigung

• Der Tunnel wird entweder aktiv durch den Benutzer/Client geschlossen oder nach Inaktivität (Timeout) automatisch beendet.
• Optional kann der VPN-Client den Tunnel bei Bedarf automatisch neu aufbauen.

Beispiel

Du arbeitest von zu Hause und möchtest auf das Firmennetz zugreifen:

1. Verbindungsinitiierung: Dein VPN-Client startet und sendet eine Tunnelanfrage an das Firmen-Gateway.
2. Sicherer Kanal: Client und Gateway verhandeln Verschlüsselung und tauschen Schlüssel aus.
3. Encapsulation: Deine E-Mail-Anfrage wird in ein verschlüsseltes VPN-Paket gepackt.
4. Übertragung: Das Paket reist geschützt durchs Internet zum Firmen-Gateway.
5. Decapsulation: Das Gateway entpackt und entschlüsselt die E-Mail.
6. Offener Tunnel: Folgepakete werden automatisch über den bestehenden Tunnel übertragen.
7. Beendigung: Nach dem Schließen deines VPN-Clients schließt sich der Tunnel.

Warum ist Tunneling wichtig?

• Sicherheit: Durch die Verschlüsselung im Tunnel kann niemand von außen deine Daten mitlesen – selbst auf unsicheren Netzwerken.
• Protokoll-Isolation: Es lassen sich auch Protokolle transportieren, die normalerweise nicht über das Internet funktionieren würden. Das ist besonders wichtig für Unternehmen mit eigenen, internen Netzwerken.
• Datenintegrität: Mechanismen wie HMAC (Hash-based Message Authentication Code) oder digitale Signaturen sichern ab, dass die Daten unterwegs nicht verändert wurden.

Nachteile / Mehraufwand

• Größere Pakete: Da ein zusätzliches “Außenpaket” drumherum kommt, werden die Daten etwas größer, was die Übertragung minimal verlangsamen kann.
• Mehr Rechenaufwand: Für das Ein- und Auspacken sowie das Ver- und Entschlüsseln braucht dein Gerät zusätzliche Rechenleistung.

Encapsulation- und Tunneling-Protokolle im Vergleich

Beim Aufbau eines VPN-Tunnels kommen verschiedene Protokolle zum Einsatz. Hier die wichtigsten im Überblick:

GRE (Generic Routing Encapsulation)

• Einsatz: Einfaches Tunneling-Protokoll, das viele verschiedene Netzwerkprotokolle über IP transportieren kann.
• Sicherheit: Keine Verschlüsselung, Authentifizierung oder Integritätsprüfung. GRE solltest du nur mit zusätzlicher Verschlüsselung, zum Beispiel IPsec, nutzen.
• Praxis: Verbindung getrennter Netzwerke.

Encapsulation- und Tunneling-Protokolle im Vergleich

IPsec (Internet Protocol Security)

• Einsatz: Sichert IP-Kommunikation durch Verschlüsselung und Authentifizierung.
• Betriebsmodi:
  • Transportmodus: Verschlüsselt nur den Dateninhalt eines IP-Pakets.
  • Tunnelmodus: Verschlüsselt das komplette IP-Paket.
• Praxis: Standard für Site-to-Site-VPNs und moderne VPN-Lösungen.

L2TP (Layer 2 Tunneling Protocol)

• Einsatz: Tunnelprotokoll auf der Sicherungsschicht (Layer 2) des OSI-Modells. Wird fast immer mit IPsec kombiniert, um Verschlüsselung zu bieten.
• Sicherheit: L2TP allein verschlüsselt nicht, erst mit IPsec ist es sicher.
• Praxis: Häufig genutzt für Remote-Access-VPNs (also wenn einzelne Mitarbeitende von außen sicher auf ein Firmennetz zugreifen).

Encapsulation- und Tunneling-Protokolle im Vergleich

PPTP (Point-to-Point Tunneling Protocol)

• Einsatz: Eines der ältesten VPN-Protokolle; verbindet Tunneling und einfache Verschlüsselung.
• Sicherheit: Heute als unsicher eingestuft. Wegen bekannter Schwachstellen nicht mehr empfohlen.

TLS (Transport Layer Security)

• Einsatz: Grundlage für moderne “SSL-VPNs”. Damit kannst du direkt aus dem Browser auf sichere Ressourcen zugreifen.
• Sicherheit: Nur aktuelle Versionen (mindestens TLS 1.2) sind sicher. Vorteil: Meist keine zusätzliche Software nötig.

Wie wählst du das richtige Protokoll?

Deine Wahl hängt ab von:

• Sicherheitsanforderungen: Soll die Verbindung nur verschlüsselt sein oder brauchst du auch Authentifizierung und Integritätsprüfung?
• Kompatibilität: Funktioniert das Protokoll mit den Geräten und der Infrastruktur, die du nutzt?
• Performance: Wie viel Overhead und Rechenaufwand verursachen die einzelnen Protokolle?

Empfehlung:
Für die Verbindung von Standorten (Site-to-Site) sind IPsec oder L2TP/IPsec Standard. Für den Fernzugriff von unterwegs (Remote Access) ist ein VPN auf Basis von TLS oft am einfachsten und sichersten. PPTP solltest du aus Sicherheitsgründen grundsätzlich vermeiden. GRE eignet sich nur in Kombination mit zusätzlicher Verschlüsselung.

⏳ Lädt Dataview-Inhalt...

Überleitung

Du hast bereits gesehen, wie VPNs Daten sicher durch ein unsicheres Netzwerk übertragen. Doch wie effizient ist dieser Prozess eigentlich? Sobald Daten in VPN-Tunneln übertragen werden, entsteht Overhead – also zusätzlicher Aufwand, der sich auf die Leistungsfähigkeit deiner Verbindung auswirkt. Es ist wichtig, diese Faktoren zu kennen, um VPN-Lösungen optimal zu planen und einzusetzen.

Was ist Overhead in VPNs?

Overhead bezeichnet alle Zusatzdaten und den zusätzlichen Verarbeitungsaufwand, der durch Tunneling, Verschlüsselung und Verbindungsmanagement entsteht. Dieser Overhead verringert die tatsächliche nutzbare Bandbreite und kann sich auf die Systemleistung auswirken.

Arten von Overhead im VPN-Betrieb

1. Protokoll-Overhead:
   Verschiedene VPN-Protokolle fügen jedem Datenpaket zusätzliche Header und manchmal Trailer hinzu.
   • Beispiel:
     • GRE: 4–16 Bytes Zusatzheader je nach Option
     • IPsec (ESP, Tunnelmodus): meist 50–58 Bytes je Paket
     • L2TP/IPsec: Kombination aus L2TP-Header (4 Bytes) und IPsec-Header, insgesamt bis zu 73 Bytes
       Je mehr Overhead, desto geringer der effektive Anteil der Nutzdaten pro Paket.

Arten von Overhead im VPN-Betrieb

2. Verschlüsselungs- und Integritäts-Overhead:
   Verschlüsselungsalgorithmen wie AES oder ChaCha20 bringen eigene Zusatzdaten ein (Initialisierungsvektoren, Prüfsummen, HMAC).
   • Der Overhead variiert je nach Algorithmus und Betriebsmodus.
   • Veraltete Algorithmen wie DES sind unsicher und sollten nicht mehr verwendet werden.

Arten von Overhead im VPN-Betrieb

3. Fragmentierungs-Overhead:
   Durch den zusätzlichen Overhead können Pakete die Maximum Transmission Unit (MTU) überschreiten. Dann werden sie fragmentiert, was weiteren Overhead und Verzögerungen verursacht.

Arten von Overhead im VPN-Betrieb

4. Session-Setup- und Management-Overhead:
   Der Aufbau und die Verwaltung von VPN-Verbindungen – z. B. der Austausch von Schlüsseln (IKEv2) oder der TLS-Handshake – erzeugen zu Beginn und gelegentlich während langer Verbindungen zusätzlichen Datenaustausch.

Wie wirkt sich Overhead auf die Performance aus?

• Bandbreitenreduktion:
  Je mehr Overhead, desto weniger Bandbreite steht für die eigentlichen Anwendungsdaten zur Verfügung. Das kann insbesondere bei knapper Bandbreite oder kleinen MTUs die Übertragung verlangsamen.

• Erhöhte Latenz:
  Die Verarbeitung der zusätzlichen Daten (Verschlüsselung, Integritätsprüfung, Hinzufügen und Entfernen von Headern) kostet Zeit und erhöht die Verzögerung – vor allem relevant bei Echtzeitanwendungen wie VoIP oder Online-Gaming.

• CPU- und Speicherauslastung:
  Das Ver- und Entschlüsseln sowie die Integritätsprüfung belasten die CPU. Moderne Hardwarebeschleunigung (wie AES-NI) kann diese Belastung stark reduzieren. Fehlt Hardwareunterstützung, sinkt die Performance spürbar.

Strategien zur Reduzierung des VPN-Overheads

1. Wähle ein effizientes Protokoll:

   • WireGuard wurde für geringen Overhead und hohe Effizienz entwickelt.
   • IPsec mit Hardwarebeschleunigung (z. B. AES-NI) ist ebenfalls sehr performant.

2. Optimiere MTU- und MSS-Werte:

   • Die MTU (z. B. 1420 Bytes bei WireGuard) lässt sich anpassen, um Fragmentierung zu vermeiden und die Übertragung zu optimieren.
   • Bei IPsec solltest du den MSS-Wert (Maximum Segment Size) reduzieren, um den Protokoll-Overhead auszugleichen (z. B. MSS = 1500 - 58 für IPsec).

3. Nutze Hardwarebeschleunigung:

   • Viele Router und Firewalls bieten heute spezielle Chips (z. B. AES-NI), die Verschlüsselungsaufgaben effizient übernehmen und so den Overhead nahezu eliminieren.

4. Setze auf Lastverteilung (Load Balancing):

   • Die Verteilung des VPN-Traffics auf mehrere Gateways kann Engpässe bei CPU und Bandbreite vermeiden und so die Gesamtperformance verbessern.

Praxis-Fazit

• Overhead ist ein zentraler Aspekt bei der Planung und dem Betrieb von VPNs.
• Moderne Protokolle (wie WireGuard oder IPsec mit AES-NI) und gezielte Einstellungen der MTU/MSS verbessern die Effizienz und minimieren Overhead.
• Hardwareunterstützung und Lastverteilung spielen eine entscheidende Rolle, besonders in größeren Netzwerken oder bei hoher Last.

⏳ Lädt Dataview-Inhalt...

Zusammenfassung und Ausblick

Zusammenfassung:

In dieser Lerneinheit hast du die Grundlagen der VPN-Technik aus technischer Sicht kennengelernt.

Tunneling und Encapsulation

• Tunneling ist das Verfahren, mit dem VPNs Daten durch ein unsicheres Netzwerk transportieren, indem sie diese in zusätzliche Pakete “einkapseln”.
• Diese Encapsulation schützt die Originaldaten und ermöglicht, auch interne Protokolle sicher über das Internet zu nutzen.
• Am Zielort wird das äußere Paket entfernt, und die ursprünglichen Daten werden wieder bereitgestellt.
• Es gibt verschiedene Tunneling-Protokolle mit unterschiedlichen Eigenschaften:
  • GRE: Einfach, aber ohne eigene Verschlüsselung.
  • IPsec: Bietet umfassende Sicherheit und ist Standard für Site-to-Site-VPNs.
  • L2TP/IPsec: Kombiniert L2TP-Tunnel mit starker IPsec-Verschlüsselung.
  • PPTP: Veraltet und nicht mehr sicher.
  • TLS/SSL: Ermöglicht sicheren Zugriff direkt aus dem Browser, keine zusätzliche Software nötig.

Overhead und Performance

• Jedes VPN-Protokoll verursacht Overhead – also zusätzliche Daten und Verarbeitungsaufwand, die neben den eigentlichen Nutzdaten übertragen und verarbeitet werden müssen.
• Overhead entsteht durch zusätzliche Header, Trailer, Verschlüsselungsdaten und durch den Aufbau und die Verwaltung der Verbindung.
• Der Overhead kann die Bandbreite verringern, die Latenz erhöhen und die Systemleistung beeinflussen.
• Besonders wichtig ist der richtige Umgang mit der MTU (Maximum Transmission Unit) und der Einsatz von Hardwarebeschleunigung (z. B. AES-NI), um die Performance trotz VPN zu optimieren.
• Moderne Protokolle wie WireGuard und optimierte Einstellungen bei IPsec ermöglichen einen effizienten VPN-Betrieb mit möglichst geringem Overhead.

Praxisrelevanz

Du hast gelernt, warum ein grundlegendes Verständnis von Tunneling, Protokollwahl und Overhead für die Planung und den Betrieb sicherer und effizienter VPNs entscheidend ist. Ob als IT-Azubi, angehende Fachinformatikerin oder angehender Systemintegrator – diese Kenntnisse sind essenziell für dein weiteres berufliches Handeln.

Ausblick:

Nun kennst du die technischen Grundlagen von Tunneling, Encapsulation und Performance-Betrachtungen. In den nächsten Lerneinheiten geht es darum, wie du diese Konzepte in der Praxis anwendest:

• VPN-Protokolle im Detail: Du vertiefst dein Wissen über spezifische Protokolle wie WireGuard, OpenVPN oder IKEv2 und lernst, wann du welches Protokoll für welchen Anwendungsfall einsetzt.
• Konfiguration und Troubleshooting: Du übst, wie du VPN-Verbindungen aufsetzt, absicherst und bei Problemen die richtigen Einstellungen findest.
• Sicherheitsaspekte und Best Practices: Du lernst, wie du VPNs gehärtet konfigurierst und potenzielle Schwachstellen vermeidest.

Mit diesem Fundament bist du bestens vorbereitet, um in den nächsten Schritten praktische VPN-Lösungen zu planen und umzusetzen.

---
