VLAN-Typen und ihre Anwendungen
In dieser interaktiven Lerneinheit entdeckst du die wichtigsten VLAN-Typen und ihre spezifischen Einsatzgebiete in modernen Netzwerken. Du lernst die Unterschiede zwischen port-basierten, dynamischen und protokoll-basierten VLANs kennen und verstehst, welche Vor- und Nachteile die verschiedenen VLAN-Arten in der praktischen Anwendung bieten. Diese Kenntnisse ermöglichen dir die fundierte Auswahl und Implementierung der passenden VLAN-Technologie für unterschiedliche Netzwerkanforderungen.
Einführung

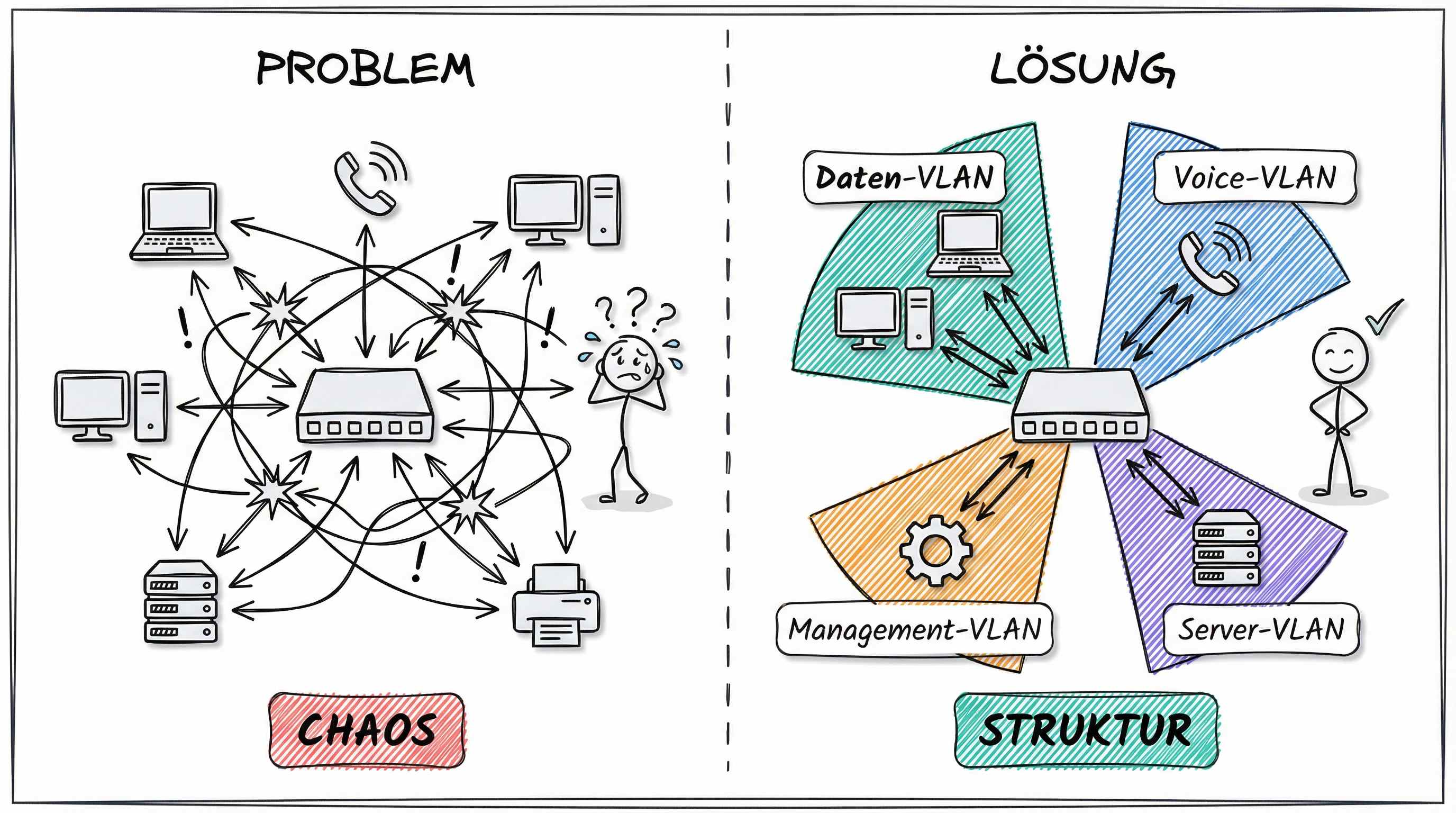

Im modernen Unternehmensnetzwerk reicht es längst nicht mehr, alle Geräte einfach nur anzuschließen – jede Abteilung hat andere Anforderungen an Sicherheit, Performance und Flexibilität. Ein einziges großes Netz führt schnell zu Konflikten: Während das Entwicklungsteam sensible Daten schützen muss, möchte das Marketing flexibel mit Laptops arbeiten und die IT will Sprachdienste priorisieren.
Wie lassen sich diese unterschiedlichen Anforderungen auf einer gemeinsamen Infrastruktur sauber umsetzen?
Die Antwort: Durch den gezielten Einsatz verschiedener VLAN-Typen. In dieser Lerneinheit erfährst du, welche VLAN-Modelle es gibt, wie sie funktionieren und in welchen Szenarien du sie optimal einsetzt.
Lernziele
Nach dieser Lerneinheit kannst du:
- Die Unterschiede zwischen statischen und dynamischen VLANs erklären und ihre jeweiligen Einsatzszenarien bewerten.
- Den Aufbau, die Funktionsweise und den Zweck von Private VLANs (PVLANs) beschreiben – inklusive der einzelnen Port-Typen und deren Kommunikationsregeln.
- Erklären, wie Voice VLANs eingerichtet werden und welche Vorteile die Trennung und Priorisierung von Sprachdaten im Netzwerk bietet.
- Anhand konkreter Anforderungen im Unternehmen das passende VLAN-Konzept auswählen und begründen, worauf bei der Implementierung zu achten ist.
Überleitung
Netzwerke müssen heute flexibel, sicher und effizient sein. Mit VLANs (Virtual Local Area Networks) kannst du genau das erreichen: Du trennst Datenverkehr logisch, ohne dafür neue Hardware anschaffen zu müssen. In dieser Einheit lernst du die wichtigsten VLAN-Typen kennen – und erfährst, wie du sie gezielt einsetzt.
Überblick
Ein VLAN ist ein logisches Teilnetz innerhalb eines physischen Netzwerks. Damit kannst du Geräte unabhängig vom Standort in Gruppen einteilen, etwa nach Abteilung oder Funktion. Entscheidend für die Netzwerksicherheit und Skalierbarkeit ist dabei, wie Geräte einem VLAN zugeordnet werden – entweder statisch (port-basiert) oder dynamisch (z. B. anhand der MAC-Adresse).
Statische VLANs (Port-basierte VLANs)
Statische VLANs sind die klassische Methode, um Geräte einem VLAN zuzuweisen. Hier gibst du jedem Port am Switch eine feste VLAN-ID. Jedes Gerät, das du an diesen Port anschließt, landet automatisch im entsprechenden VLAN.
So funktioniert’s:
- Du greifst per CLI (Command Line Interface) oder Web-GUI auf den Switch zu.
- Du legst das gewünschte VLAN mit einer eindeutigen VLAN-ID an.
- Du ordnest einen oder mehrere Ports diesem VLAN zu.
Beispiel:
Der Port 5 deines Switches ist dem VLAN 20 zugeordnet. Egal, welches Gerät du anschließt: Es ist automatisch Teil von VLAN 20.
| Vorteile | Nachteile |
|---|---|
| Einfach umzusetzen – besonders in kleineren, statischen Netzwerken. | Geringe Flexibilität – ziehst du ein Gerät um, musst du den Port neu konfigurieren. |
| Hohe Sicherheit – nur durch physischen Zugriff auf den Switch-Port kann die Zugehörigkeit geändert werden. | Skalierungsprobleme – in großen Umgebungen wird die manuelle Verwaltung aufwändig. |
| Zuverlässigkeit – die Konfiguration bleibt stabil, solange die Verkabelung gleich bleibt. |
Dynamische VLANs
Dynamische VLANs nehmen dir die manuelle Arbeit ab. Sie ordnen Geräte automatisch dem passenden VLAN zu – meist anhand der MAC-Adresse oder des verwendeten Netzwerkprotokolls. Dazu arbeitet der Switch mit einem zentralen Server (etwa einem VMPS oder RADIUS-Server), der die Zuordnung steuert.
MAC-Adressen-basierte VLAN-Zuweisung
Hier prüft der Switch die MAC-Adresse eines Geräts, sobald es sich verbindet. Über den Management-Server wird automatisch das richtige VLAN zugewiesen.
Ablauf:
- Das Gerät wird angeschlossen.
- Der Switch ermittelt die MAC-Adresse.
- Diese wird an den zentralen Server übermittelt.
- Der Server weist das Gerät dem passenden VLAN zu.
Protokollbasierte VLAN-Zuweisung
Statt der MAC-Adresse nutzt der Switch hier das verwendete Netzwerkprotokoll, um den Datenverkehr direkt dem richtigen VLAN zuzuordnen.
Beispiel: VoIP-Telefone werden anhand des SIP-Protokolls automatisch in ein eigenes Voice-VLAN geschoben.
| Vorteile | Herausforderungen |
|---|---|
| Du kannst Geräte flexibel bewegen, ohne am Switch etwas zu ändern. | Die Einrichtung ist komplexer: Du brauchst Management-Server und gepflegte Datenbanken. |
| Besonders nützlich für große Netzwerke mit wechselnden Anforderungen. | Die Sicherheit hängt von der Authentifizierung ab. Angriffe auf MAC- oder Protokollbasis können die Zuordnung beeinflussen. |
| Reduziert Fehler durch Automatisierung. |
Vergleich: Statische vs. Dynamische VLANs
| Kriterium | Statische VLANs | Dynamische VLANs |
|---|---|---|
| Zuweisung | Manuell pro Port | Automatisch (z. B. MAC/protokollbasiert) |
| Flexibilität | Gering | Hoch |
| Verwaltungsaufwand | Niedrig bei kleinen Netzen | Eher hoch, je nach Setup |
| Sicherheit | Hoch durch Kontrolle | Abhängig von Authentifizierung |
| Skalierbarkeit | Eingeschränkt | Gut für große Netzwerke |
Praxisbeispiel
Angenommen, dein Unternehmen hat mehrere Abteilungen: Vertrieb, IT und HR.
Statische VLANs:
Jeder Abteilung wird ein fester Portbereich zugewiesen. Das lohnt sich, wenn alle feste Arbeitsplätze haben.
Dynamische VLANs:
Mitarbeitende arbeiten flexibel und können sich überall einloggen. Der Switch ordnet sie automatisch dem richtigen VLAN zu – egal, wo sie sitzen. Das ist besonders praktisch bei Hot-Desking und häufigen Umzügen.
Überleitung
Sobald in einem Netzwerk feinere Steuerung oder gezielte Optimierung von Diensten notwendig wird, reichen klassische VLANs oft nicht mehr aus. Mit erweiterten VLAN-Konzepten wie Private VLANs (PVLANs) und Voice VLANs kannst du Sicherheit und Performance gezielt anpassen.
Private VLANs (PVLANs) – Feingranulare Isolation auf Layer 2
Private VLANs ermöglichen es dir, ein bestehendes VLAN in kleinere Subgruppen zu unterteilen und die Kommunikation auf Layer 2 gezielt zu steuern. Damit kannst du Hosts isolieren, aber gleichzeitig gemeinsame Dienste wie Gateways bereitstellen.
Grundprinzip und Komponenten
-
Primary VLAN: Das Haupt-VLAN, das den Datenverkehr nach außen und zwischen den Secondary VLANs steuert.
-
Secondary VLANs:
- Isolated VLAN: Hier sind alle Hosts vollständig voneinander isoliert und können nur mit dem Promiscuous Port kommunizieren.
- Community VLAN: Hosts innerhalb desselben Community VLANs dürfen miteinander sprechen und mit dem Promiscuous Port, aber nicht mit anderen Communitys oder Isolated VLANs.
-
Port-Typen:
- Promiscuous Port: Kann mit allen Ports im PVLAN kommunizieren.
- Isolated Port: Kann nur mit dem Promiscuous Port kommunizieren.
- Community Port: Kommuniziert mit dem Promiscuous Port und allen Ports im gleichen Community VLAN.
Private VLANs (PVLANs) – Feingranulare Isolation auf Layer 2
Kommunikationsmatrix
| Porttyp | Promiscuous Port | Isolated Ports | Community Ports (selbes VLAN) |
|---|---|---|---|
| Promiscuous | Ja | Ja | Ja |
| Isolated | Ja | Nein | Nein |
| Community | Ja | Nein | Ja |
Erläuterung: Die Matrix zeigt dir, welche Kommunikation zwischen den verschiedenen Port-Typen innerhalb eines Private VLANs möglich ist:
- Promiscuous Port: Kann mit allen anderen Ports kommunizieren – egal ob isolated oder community.
- Isolated Port: Kann ausschließlich mit dem Promiscuous Port sprechen, aber nie mit anderen isolated oder community Ports. So stellst du sicher, dass Hosts zum Beispiel von verschiedenen Kunden oder Abteilungen keine Verbindung zueinander aufbauen können.
- Community Port: Kann mit dem Promiscuous Port sowie mit anderen Ports im selben Community VLAN kommunizieren. Das heißt: Eine kleine Arbeitsgruppe ist untereinander verbunden, bleibt aber von anderen Communitys und von isolated Ports getrennt.
Private VLANs (PVLANs) – Feingranulare Isolation auf Layer 2
Konfigurationsbeispiel (Cisco IOS)
Das folgende Beispiel zeigt, wie du auf einem Cisco-Switch Private VLANs anlegst und Ports korrekt zuweist:
! VTP in den Transparent-Modus versetzen
Switch(config)# vtp mode transparent
! Primary VLAN erstellen
Switch(config)# vlan 100
Switch(config-vlan)# private-vlan primary
! Secondary VLANs erstellen
Switch(config)# vlan 101
Switch(config-vlan)# private-vlan isolated
Switch(config)# vlan 102
Switch(config-vlan)# private-vlan community
! Secondary VLANs dem Primary VLAN zuordnen
Switch(config)# vlan 100
Switch(config-vlan)# private-vlan association 101,102
! Ports konfigurieren
Switch(config)# interface GigabitEthernet0/1
Switch(config-if)# switchport mode private-vlan promiscuous
Switch(config-if)# switchport private-vlan mapping 100 101,102
Switch(config)# interface GigabitEthernet0/2
Switch(config-if)# switchport mode private-vlan host
Switch(config-if)# switchport private-vlan host-association 100 101
Switch(config)# interface GigabitEthernet0/3
Switch(config-if)# switchport mode private-vlan host
Switch(config-if)# switchport private-vlan host-association 100 102Erläuterung:
-
Du versetzt den Switch zunächst in den transparenten VTP-Modus, damit VLAN-Konfigurationen lokal verwaltet werden.
-
Das Primary VLAN bildet das “Dach” und steuert den Datenverkehr zwischen den Sub-VLANs.
-
Anschließend legst du ein isolated und ein community VLAN als Secondary VLANs an.
-
Über die Association werden die Secondary VLANs mit dem Primary VLAN verbunden.
-
Danach konfigurierst du die einzelnen Ports:
- Der Promiscuous Port (z. B. für Gateway oder zentrale Dienste) bekommt Zugriff auf alle VLANs.
- Isolated und Community Ports werden jeweils ihrem VLAN-Typ zugeordnet.
-
Mit dieser Konfiguration erreichst du, dass Hosts je nach Port-Typ gezielt kommunizieren oder voneinander getrennt werden.
Private VLANs (PVLANs) – Feingranulare Isolation auf Layer 2
Praxisbeispiele
- Hosting-Umgebungen: Kundenserver werden voneinander isoliert, können aber gemeinsam zentrale Dienste wie das Internet nutzen.
- Unternehmensnetzwerke: Sensible Bereiche bleiben getrennt, während zentrale IT-Dienste erreichbar bleiben.
- Sicherheitsanwendungen: Zum Beispiel die Isolation von Überwachungskameras.
Einschränkungen
- Ein Primary VLAN kann nur einem Isolated VLAN, aber mehreren Community VLANs zugeordnet werden.
- PVLANs erfordern kompatible Switches und konsistente Konfiguration im gesamten Netzwerk.
- Nicht alle Switches unterstützen PVLANs.
Voice VLANs – Optimierung für Sprachdaten
Voice VLANs sind speziell für Echtzeitkommunikation wie VoIP ausgelegt. Sie trennen Sprachdaten vom restlichen Datenverkehr und priorisieren diese, um eine stabile Sprachqualität zu garantieren.
Funktionsweise
- Sprach- und Datenverkehr laufen in getrennten VLANs.
- Sprachdaten werden mittels Quality of Service (QoS) bevorzugt behandelt.
- Moderne Switches erkennen IP-Telefone automatisch und weisen sie dem Voice VLAN zu.
Priorisierung mit QoS
Das Priority Code Point (PCP)-Feld im VLAN-Tag (IEEE 802.1p) sorgt dafür, dass Sprachpakete bevorzugt behandelt werden. Ein PCP-Wert von 5 steht typischerweise für hohe Priorität im Netzwerk.
Voice VLANs – Optimierung für Sprachdaten
Konfigurationsbeispiel (Cisco IOS)
Switch(config)# vlan 10
Switch(config-vlan)# name Voice
Switch(config)# vlan 20
Switch(config-vlan)# name Data
Switch(config)# mls qos
Switch(config)# interface FastEthernet0/1
Switch(config-if)# switchport mode access
Switch(config-if)# switchport access vlan 20
Switch(config-if)# switchport voice vlan 10
Switch(config-if)# mls qos trust cosDer Port ist für Datenverkehr im VLAN 20 und für Sprachverkehr im VLAN 10 eingerichtet. QoS sorgt dafür, dass Sprachdaten bevorzugt behandelt werden.
Vorteile
- Verbesserte Sprachqualität durch konsequente Priorisierung.
- Klare Trennung von Sprach- und Datenverkehr für bessere Sicherheit und Übersicht.
- Einfache Skalierung durch zentrale Zuordnung und automatische Geräteerkennung.
Best Practices
- QoS-Trust aktivieren: Switch-Ports sollten den QoS-Markierungen der Endgeräte vertrauen.
- Geräteerkennung nutzen: Protokolle wie LLDP-MED oder CDP helfen, IP-Telefone automatisch zu erkennen und korrekt zuzuordnen.
- ACLs einsetzen: Beschränke den Zugriff auf das Voice VLAN, um unautorisierten Datenverkehr zu verhindern.
Vergleich: Private VLANs vs. Voice VLANs
| Merkmal | Private VLANs (PVLANs) | Voice VLANs |
|---|---|---|
| Zielsetzung | Isolation innerhalb eines VLANs | Priorisierung von Sprachdaten |
| Anwendungsbereich | Hosting, Mandantenschutz, Sicherheitszonen | VoIP, Echtzeitkommunikation |
| Kommunikationssteuerung | Layer 2 Isolation | QoS-basierte Priorisierung |
| Komplexität | Hoch, benötigt spezielle Switch-Funktionen | Mittel, standardisierte Umsetzung |
| Skalierbarkeit | Begrenzung durch VLAN-Zuordnungen | Hoch, abhängig vom Netzwerkdesign |
Zusammenfassung und Ausblick
Zusammenfassung:
In dieser Lerneinheit hast du zentrale Techniken für den Aufbau und die Optimierung moderner Netzwerke kennengelernt:
Statische VLANs (Port-basierte VLANs)
- Bei statischen VLANs weist du jedem Switch-Port fest ein VLAN zu. Geräte sind damit eindeutig und dauerhaft einem bestimmten VLAN zugeordnet.
- Diese Methode ist einfach, stabil und bietet klare Trennung, eignet sich aber vor allem für Netzwerke mit festen Arbeitsplätzen und wenig Veränderung.
- Nachteil: Jeder Umzug oder jede Änderung erfordert manuelle Neukonfiguration am Switch.
Dynamische VLANs
- Dynamische VLANs ordnen Geräte automatisch einem VLAN zu, etwa anhand ihrer MAC-Adresse oder ihres Netzwerkprotokolls.
- Diese Methode ist deutlich flexibler, reduziert den Verwaltungsaufwand in großen und dynamischen Netzwerken und ermöglicht den Nutzenden, sich beliebig im Netzwerk zu bewegen.
- Dafür sind spezielle Management-Server und eine aufwändigere Einrichtung nötig.
Private VLANs (PVLANs)
- Mit Private VLANs kannst du ein VLAN in feingranulare Subgruppen (Isolated/Community) aufteilen und gezielt steuern, welche Hosts sich gegenseitig erreichen dürfen.
- So lassen sich z. B. einzelne Server oder Kundensysteme in einer Hosting-Umgebung voneinander isolieren, obwohl sie zentrale Dienste wie Gateways gemeinsam nutzen.
- PVLANs bieten so effektiven Mandantenschutz und Sicherheit auf Layer 2.
Voice VLANs
- Voice VLANs sind für Sprachdaten (z. B. VoIP) optimiert. Sie trennen Sprach- vom regulären Datenverkehr und stellen durch Quality of Service (QoS) sicher, dass Sprachpakete priorisiert und verzögerungsfrei übertragen werden.
- Dies verbessert die Gesprächsqualität und erleichtert die Verwaltung von Telefonie-Infrastrukturen in Unternehmensnetzwerken.
Gemeinsamkeiten und Unterschiede
- Statische und dynamische VLANs steuern die grundlegende Zuordnung von Geräten zu logischen Netzwerken.
- Private VLANs ergänzen klassische VLANs durch zusätzliche Isolation innerhalb eines VLANs.
- Voice VLANs sorgen für priorisierten Transport von Sprachdaten, unabhängig von der Zugriffsart.
Ausblick:
Im nächsten Schritt lernst du das Konzept des VLAN Trunking kennen. Damit kannst du mehrere VLANs über Switch-Grenzen hinweg verbinden und den Datenverkehr unterschiedlicher VLANs gemeinsam über eine einzige Verbindung (Trunk) transportieren. VLAN Trunking ist die Voraussetzung, um große, flexible Netzwerke mit mehreren Switches effizient zu betreiben und die Segmentierung standortübergreifend umzusetzen.
